鄭躍龍
（河北鋼鐵股份有限公司 河北 邯鄲 056009）
1 背景和意義
6水站承擔著給5高爐供水的責任，6水站承擔的任務艱巨且重要。如果6水站不能及時為5高爐供水，會造成5高爐無法正常工作，耽誤生產進度，從而會給公司帶來巨大的經濟損失。也會對高爐等相關設備造成損壞，進而會釀成一系列安全事故。因此，6水站的能否正常且安全的運行是維護企業發展有著至關重要的作用。
截止到2019年3月10日，6水站自投產以來，該機組已經運行了十幾年，最近一段時間無論是控制系統還是現場設備都出現了不同程度的損耗甚至相關零部件的損壞，但是由于設備更新較快，在市面上已經無法找到同款產品及其零部件，如果使用其它廠商的零部件，就會出現種類多樣化，增加機器正常運行的不確定性，也會對后期維護帶來諸多不必要的麻煩。其中不確定性主要體現在，由于產品種類過多，導致控制系統的硬件兼容性查，長期使用會使接口出現壞通道，更為嚴重的可能造成整個主板壞掉，由于設備的老舊，不能及時找到相應的備件，導致控制系統無法控制生產的正常運行，給企業帶來不小的損失。因此，針對水站的升級改造，迫在眉睫，如果不及時改造、升級的話，會給高爐乃至企業帶來不可預估的災難。為改變上面的問題，把老系統升級為羅克韋爾5000控制系統，使控制系統更穩定，降低故障率。保證6水站能安全、穩定的給5高爐供水，消除隱患，為安全生產提供了可靠的保障。
2 控制系統硬件配置

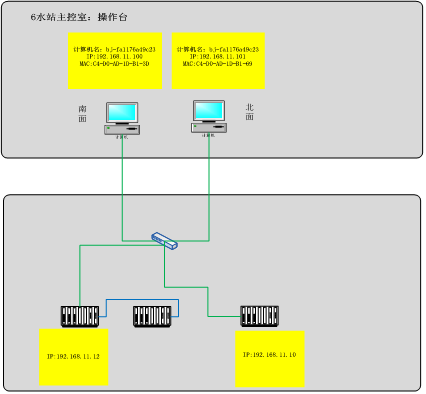

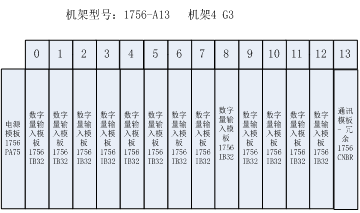

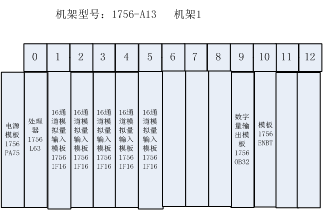

該控制系統采用AB5000邏輯控制系統，控制器采用2個cpu，儀控和電控分開。通過交換機與操作臺進行通訊。
圖1
3 程序的升級和轉化以及新畫面
程序是從RSLogix500（CPR7）升級并轉化成RSLogix5000 VER17:00。主要步驟如下：
⑴打開要轉換的SLC程序6SZ*.RSS文件，并另存為*.SLC格式。

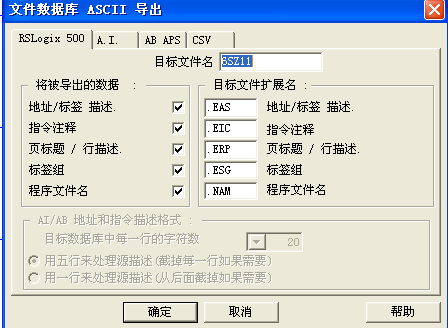

⑵單擊Tools-Database-ASCII Export，并彈如圖1的菜單，選中AB APS，確定即可。
⑶保存到輸出文件同一文件目錄下。
⑷打開RSLogix5000軟件，并創建一個新的文件項目，并把新文件保存為SZ*.L5K格式；

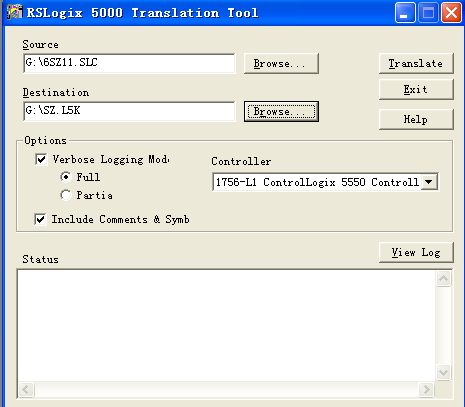

⑸打開Tools-Translate PLC5/SLC,在Source中選中要轉化的
⑹6SZ*.SLC文件，在Destination里選擇SZ*.L5K格式，單擊Translate進行轉化。并且覆蓋當前的SZ*.L5K文件。（圖2）
圖2

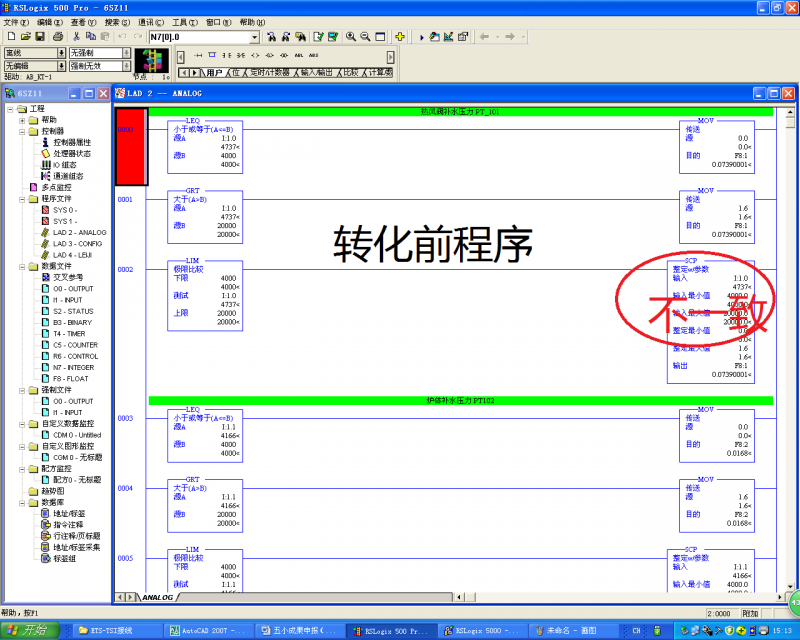

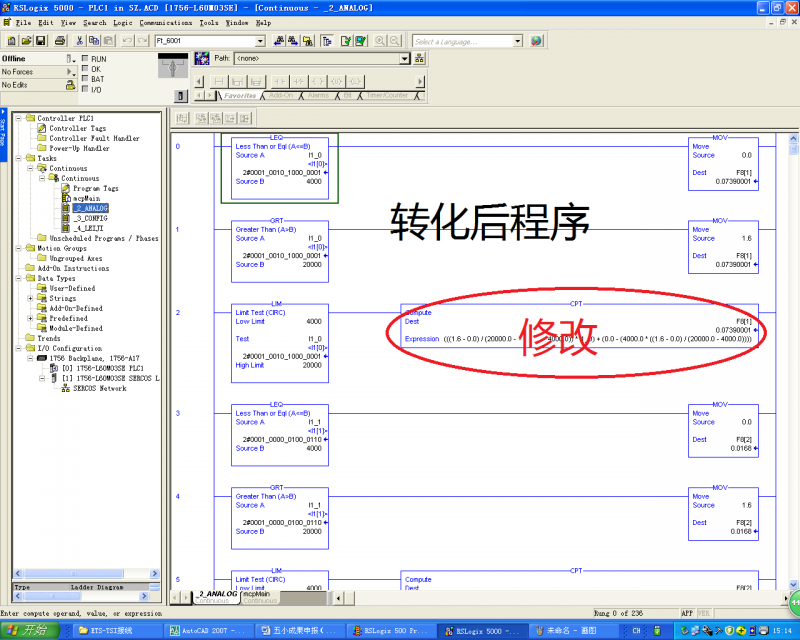

⑺在此文件下重新打開SZ*.L5K文件并Import，到此轉化文成。轉化完程序?qū)Ρ热缦拢?/p>

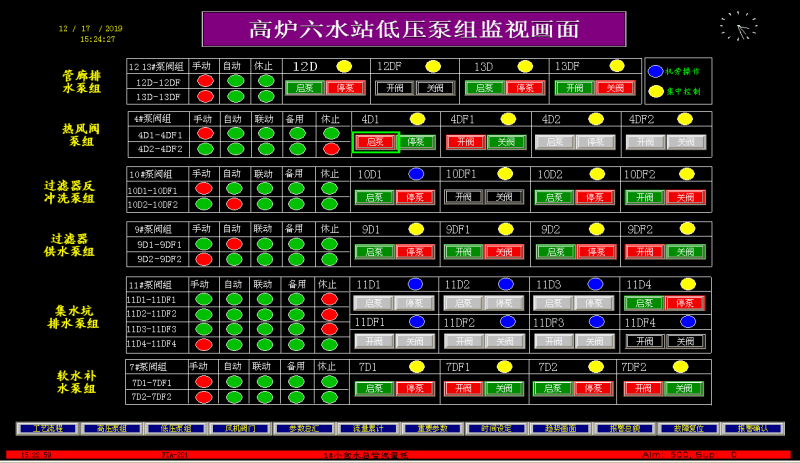

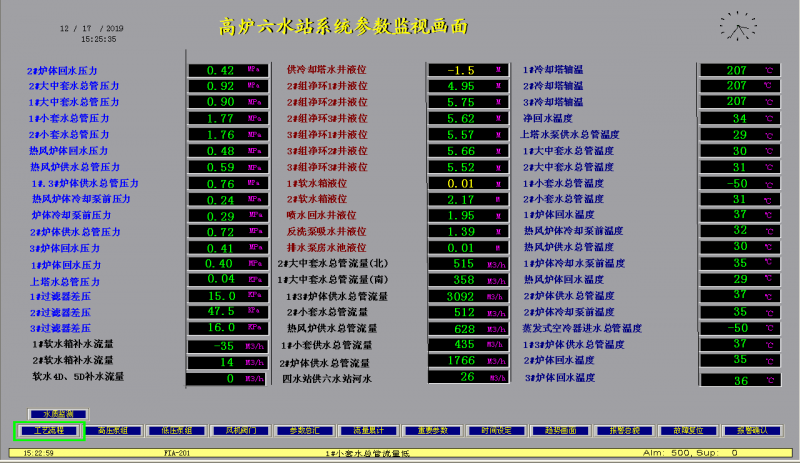

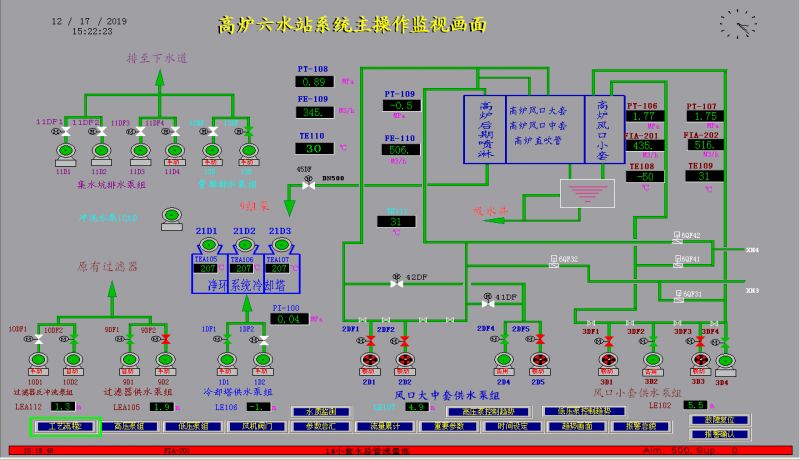

程序的操作畫面
4 工作中所出現的問題
工作中所出現的問題很多，主要問題如下：SLC500控制系統中運行的程序通過映射原理轉化成的RSlogix5000程序出現大量的亂碼；畫面無法直接轉化，畫面內所連接的老標簽與新標簽不一致，怎么實現快速實現一致；新控制系統與老控制系統在通訊上存在差異，怎么建立新的通訊；柜內硬件怎么更換（例如接線問題）；現場設備選型問題；怎么處理在有水的惡劣環境下保證設備能安全運行，和保障使用壽命。
針對以上所出現的問題，解決方法如下：針對出現轉化程序所出現的亂碼，主要的原因是SLC500中運用的邏輯功能塊在RSlogix5000出現了變化不通用，因此需要自己選擇一個合適的功能塊進行替代。例如、在SLC500出現的SCP功能塊轉化到RSlogix5000中就變成了CPT，當出現畫面標簽不一致時，可以通過RSview32中tag import tool創建CSV文件進行轉化。如果轉化完還是不能用的話就是標簽數據庫中節點地址需要修正一下；新系統采用以太網通訊；柜內接線采用線做標記再寫線號的雙重保護；在惡劣環境下的現場設備進行包裹保護套，保護套都是班組中心靈手巧的女師傅用雨衣布親手縫制的。
5 實施效果
升級改造后的6水站，給5高爐供水更加安全、穩定。不但節約了大量的現場工作人員，也保障了5高爐正常平穩的運行，是提高5高爐的產品質量乃至企業經濟效益的提高一個必不可少的條件。這次改造因減少現場人員的現場維護，間接的降低了安全事故發生的概率，達到提高產品質量，降低產品產出的開銷。保障6水站的供水安全就是保障給5高爐能正常工作的前提，只有保障6水站能安全、穩定的為5高爐供水，為5高爐正常運行是必要的，為高爐生產減少了不小的開支，節約了生產的成本，間接的提高了企業的經濟效益。
這次成功的對6水站進行升級改造，為以后其它項目的升級改造提供了相應的理論基礎和實踐的應用的參考價值。對于同系列產品的升級改造如，SLC500控制系統升級為RSlogix5000控制系統等相關技術的提升和設備的維護有著效仿的作用，為別的水站再次升級改造提供了便利和借鑒意義。不但邯鋼可以應用此種方法進行升級改造落后的程序和設備，使其趕上現代主流的自動化腳步。因為從設計到施工都是由我們能源組自行完成的，可以針對水站改造項目，對外提供技術支持，可以為企業進行更多的創效機會，也是推進邯鋼由自動化向智能化轉變的重要一步。
參考文獻
[1] 姬常州,劉立穎. ControlLogix5000在污水處理系統中的應用 [J]. 機電工程技術. 2005 (08)
[2] 嚴曉東,徐健余. ControlLogix PLC在9#高爐中的應用 [J]. 能源研究與管理. 2010 (01)
[3] 徐滿意,李謀誠,宋國峰,程忠濤. ControlLogix控制系統早期故障分析及處理 [J]. 機械設計與制造. 2006 (05)
[4] 梁曉明. ControlLogix PLC在水處理中的應用 [J]. 自動化儀表. 2007(09)
[5] 王平. PLC應用于過程控制的研究 [J].儀器儀表學報. 2006（12）
