呂佳麗，劉鵬君，尤新東，米艦君

( 河北鋼鐵集團唐鋼公司煉鐵廠，河北唐山063000)

摘  要: 對唐鋼4#高爐( 3 200 m³ ) 長期休風(fēng)后快速恢復(fù)操作進行了總結(jié)。介紹了高爐休風(fēng)前的爐況、休風(fēng)料的確定、開口時機選擇、加風(fēng)控制、送風(fēng)后料制調(diào)整等。加強休復(fù)風(fēng)過程的工藝參數(shù)監(jiān)控、節(jié)奏控制，高爐送風(fēng)后在12 h 內(nèi)就恢復(fù)了正常生產(chǎn)水平，實現(xiàn)了安全快速的預(yù)期目標。

關(guān)鍵詞: 高爐; 休風(fēng); 恢復(fù); 實踐

1 前言

唐鋼4#高爐( 3200 m³ ) 于2007 年9 月建成投產(chǎn)，引進了一系列先進生產(chǎn)技術(shù)。自開爐以來，通過不斷優(yōu)化操作參數(shù)，探索合理的操作制度，保持了爐況長周期穩(wěn)定順行，技術(shù)經(jīng)濟指標不斷改善。2012年6 月19 日，高爐年修需更換布料溜槽、改造高壓水管、更換風(fēng)口、處理熱風(fēng)爐熱風(fēng)出口等，通過休風(fēng)前精心準備，不斷優(yōu)化休復(fù)風(fēng)方案，避免了高爐復(fù)風(fēng)后爐缸不活、熔蝕風(fēng)口等情況的發(fā)生。本次休風(fēng)64h 25 min，送風(fēng)后用了不到12 h，高爐就恢復(fù)了正常生產(chǎn)水平。

2 休風(fēng)前的準備

2． 1 休風(fēng)前爐況

(1) 由于4#鐵口水溫差升高，高爐從2012 年3月份開始向燒結(jié)礦中配加含鈦的印尼海沙，到6 月15 日，燒結(jié)礦中TiO₂含量基本穩(wěn)定在0． 89%。為避免在護爐期間長時間休風(fēng)造成爐缸工作狀態(tài)惡化，從6 月16 日夜班開始，燒結(jié)礦中的TiO₂減至0． 4%，6 月17 日夜班減至0． 2% ～ 0． 25%，6 月18日19: 00 開始提TiO₂至0． 4% ～ 0． 45%。

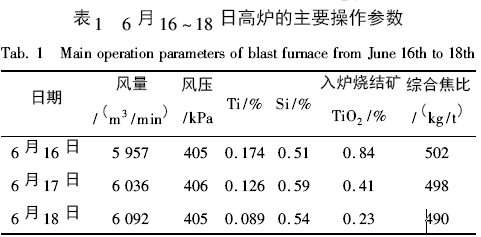

(2) 隨低TiO₂燒結(jié)礦入爐后，綜合焦比呈逐步下行趨勢，高爐的主要操作參數(shù)見表1。

分析表1 認為，Ti 由0． 175% 降至0． 089% 后壓量關(guān)系明顯緩和，且綜合焦比最少降低10 kg /t。

2． 2 確定合理的休風(fēng)料方案

結(jié)合以往休復(fù)風(fēng)經(jīng)驗，對本次72 h 計劃檢修的休風(fēng)料方案做了進一步優(yōu)化。

( 1) 全爐焦比660 kg /t ，全爐堿度0． 96 。

( 2) 從1: 15 第7 批料開始下休風(fēng)料: 10 批凈焦( 焦批20 t) + 20 t 硅石+ 10 批正常料1( 礦批95 t、焦比440 kg /t、［Si］2． 0% 、R₂ = 1． 02) + 6 批凈焦( 焦批20 t) + 10 t 硅石+ 5 批正常料1 + 11 批正常料2( 礦批88 t 、焦比420 kg /t、［Si］1． 5% 、R₂ = 1．06) ，要求休風(fēng)時第一個插焦到達風(fēng)口。插焦布料角度與檔位按O↓C↓方式下料，正常料堿度校核維持灰石比不變。

( 3) 控料線原則改為5: 00 ～ 6: 00 控至3． 0 m ，隨后6: 00 開始趕料線。至減風(fēng)時料線正常，該方式能保證停止爐頂打水后控制頂溫在合適范圍內(nèi)。

3 送風(fēng)恢復(fù)過程

3． 1 開口時機選擇

本次年修送風(fēng)后開口時機選擇依據(jù)為: 按噸焦耗風(fēng)量2 700 m³，計算將休風(fēng)料中10 批焦炭燒完后再消耗2 批料的焦炭量所需總風(fēng)量，當(dāng)累加風(fēng)量達到650 000 m³、爐內(nèi)累計生成鐵量超過100 t 時開口。據(jù)此第一次鐵3 # 鐵口4: 02 打開，5: 08 鐵口噴，壓炮; 5: 35 打開，至8: 54 鐵出凈堵口。本次鐵噴濺嚴重造成主溝兩側(cè)粘鐵，清理費耗時間長，因渣量少下渣溝滿，清理渣溝共耗時80 min 。清理完主溝后組織連出， 10: 14 開口，本次開口后鐵流穩(wěn)定無噴濺，渣鐵流動性良好。第一次檢測鐵的物理熱為1 377 ～ 1 451 ℃ ，Si 1． 6% ～ 1． 7% ，R₂前期1． 0 、后期為1． 1。

3． 2 加風(fēng)及捅風(fēng)口控制

送風(fēng)初期操作是爐況快速恢復(fù)的關(guān)鍵，要做到“穩(wěn)中求快”。以風(fēng)量為綱，盡快把風(fēng)量加到一定水平，避免長時間、小風(fēng)量、低風(fēng)壓操作。

3． 2． 1 加風(fēng)控制

( 1) 引煤氣后加風(fēng)視透指水平分梯次進行，每次加風(fēng)盡量不超過500 m3 /h，提頂壓按比例進行。

( 2) 加風(fēng)至與風(fēng)口面積對應(yīng)且料尺行走正常、壓差水平合適時，隨捅開風(fēng)口進行第二梯次加風(fēng)，加風(fēng)原則與捅開風(fēng)口數(shù)量對應(yīng)，分步進行。

( 3) 只有在渣鐵排放正常且壓差水平合適時才能進行第三個梯次加風(fēng)，風(fēng)量隨捅風(fēng)口逐步增大。切忌渣鐵排放不暢時強行加風(fēng)，否則即使壓量關(guān)系不緊，也會因隨著風(fēng)量增大爐內(nèi)積存渣鐵量增多而影響恢復(fù)進程，如圖1 所示。

3． 2． 2 捅風(fēng)口

本次年修堵1 #、10 #、12 #、14 #、16 #、18 #、25 #、27#、29#、31#共10 個風(fēng)口送風(fēng)，考慮到送風(fēng)后1#、3#鐵口出鐵，未堵該鐵口上方的風(fēng)口。捅風(fēng)口分兩個批次進行，第一批選在送風(fēng)恢復(fù)較順利，風(fēng)量已經(jīng)加至與風(fēng)口面積對應(yīng)仍有加風(fēng)潛力時; 第二批選在第一次鐵渣鐵排放正常、壓量關(guān)系對應(yīng)且有加風(fēng)潛力時。此次風(fēng)口比較好捅開也為加風(fēng)創(chuàng)造了有利條件。分兩次捅風(fēng)口:

( 1) 風(fēng)量加至4 100 m3 /min 時，第一次捅風(fēng)口。3: 00 ～ 3: 13 捅開1#、18#、10#、25#風(fēng)口，捅開風(fēng)口后加風(fēng)至5 150 m3 /min。

( 2) 渣鐵排放正常后，第二次捅風(fēng)口。11: 50 ～12: 10 捅開12#、14#、16#、29#、31# 風(fēng)口，捅開風(fēng)口后加風(fēng)至5 800 m3 /min。

此次堵風(fēng)口未被吹開，捅風(fēng)口比較順利，堵泥量控制以風(fēng)口內(nèi)厚度250 ～ 300 mm 為依據(jù)。

3． 3 送風(fēng)后料制調(diào)整

料制回調(diào)原則: 送風(fēng)初期可采用疏松中心的裝料制度，亦可適當(dāng)退礦批。隨風(fēng)量基本回全，料制、礦批一定要及時回調(diào)，將其恢復(fù)至正常爐況的狀態(tài)，防止煤氣利用過低造成爐缸虧熱。

( 1) 6 月22 ～ 24 日布料調(diào)整，如表3 所示。

因送風(fēng)后壁體溫度持續(xù)波動，對煤氣利用造成不利影響。通過增加邊緣礦石負荷穩(wěn)定了邊緣氣流，達到了形成穩(wěn)定渣皮，降低爐腹、爐腰位置熱負荷的目的( 圖2) 。

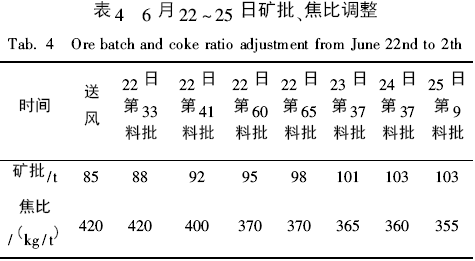

( 2) 6 月22 ～ 25 日礦批、焦比調(diào)整，見表4。

4 送風(fēng)后的爐況

復(fù)風(fēng)后爐況恢復(fù)較順利，料制調(diào)整后煤氣利用逐步提高到45%以上，綜合焦比也逐步下降到484kg / t，風(fēng)量加到6 200 m³ /min，產(chǎn)量水平保持在7 500t /d，爐況整體穩(wěn)定順行( 表5) 。

送風(fēng)后綜合焦比下降原因分析:

( 1) 更換布料溜槽后布料有好轉(zhuǎn)，為選擇適宜的裝料制度降低消耗創(chuàng)造了條件。通過調(diào)整裝料制度抑制中心改善煤氣利用，綜合焦比下降。

( 2) ［Ti］由休風(fēng)前的0． 15% 以上降至0． 10%以下，使綜合焦比下降。

( 3) 休風(fēng)料熱量充足，改善了爐缸工作狀態(tài)，爐缸均勻活躍，綜合焦比降低。

5 結(jié)語

本次4#高爐年修計劃用時72 h，實際用時64 h25 min，恢復(fù)過程順利，實現(xiàn)了高爐高效穩(wěn)定順行的目標。
