李文濤 尹新景
濟源鋼鐵(集團)有限公司
摘要：本文以某鋼鐵集團有限公司燒結混合機托輥為對象，分析其常見故障類型與原因，闡述重要作用及應用特點，通過實際案例和理論研究，為托輥優化、故障診斷與維護提供參考，提高混合機運行穩定性與生產效率。
關鍵詞：托輥；軸承；故障；潤滑
1 引言
某公司 2#燒結機選用φ4400x20000mm 的混合機，由驅動裝置、筒體、給排料端托輥、擋輪及大小齒輪組成。混合機在燒結系統中至關重要，托輥?zhàn)鳛殛P(guān)鍵部件，其性能和運行狀況直接影響混合機整體效率和質量，對其故障研究及應用分析意義重大。

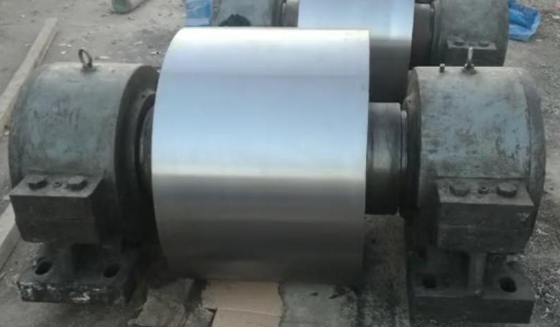

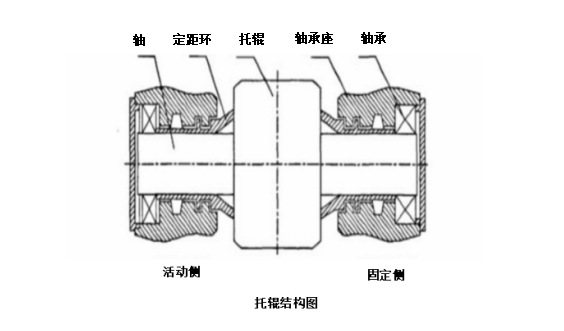

2 混合機托輥如圖所示：
混合機托輥主要起支撐和引導混合機旋轉作用使其平穩運行。
3 托輥常見故障
（一）輥面磨損、裂紋、掉塊
輥面長期與旋轉部件接觸及潤滑不良導致表面磨損；材料質量與工作環境因素導致表面裂紋、掉塊。
（二）軸承損壞
軸承潤滑不良、過載運行、灰塵異物侵入、安裝不當?shù)瓤梢疠S承故障。
4 故障診斷及處理方法
（一）故障診斷
1、聲音異常：運轉時異響，可能是潤滑不均或軸承運行不良。
2、溫度過高：感官或測溫工具檢測到異常升高，多因潤滑不良、軸承過度磨損、負載過重、外部摩擦。
3、振動異常：運轉時明顯振動，可能是軸彎曲、表面受力不均、有異物或軸承損壞。
4、轉動不靈活：卡頓或阻力大，可能是軸承損壞或安裝尺寸變化。
（二）處理方法
1、聲音異常檢查潤滑情況并及時潤滑，損壞軸承及時更換。
2、溫度過高檢查摩擦并調整，添加或更換潤滑劑，修復或更換軸承，減輕負載。
3、振動異常軸彎曲則更換托輥，軸承損壞及時換，調整接觸面并清除異物。
4、轉動不靈活檢查軸承并復查調整安裝尺寸。日常維護中，定期檢查、清潔、保持良好潤滑可減少故障，延長壽命。
5 應用特點
燒結混合機托輥采用 42CrMo 鍛造，直徑φ1200mm 誤差±0.1mm，面寬 900mm 誤差±0.3mm，調質處理硬度 HB220 以上，輥面徑向圓跳動公差±0.05mm 以內。托輥軸采用 40Cr鍛造，調質處理硬度 HB229 - 269。符合鍛件通用技術要求及超聲波探傷標準，確保硬度、耐磨性，承受大載荷磨損，尺寸精度保證安裝運行準確。
6 維護與保養策略
（一）定期潤滑
每 3 個月手動潤滑托輥軸承，每日點檢托輥表面潤滑確保形成油膜。
（二）清潔與防護
清理表面雜物，關閉護罩觀察門防干擾。
（三）定期檢查與更換
每 3 個月潤滑時檢查軸承，每年解體檢查，磨損嚴重或故障及時更換。
7 案例分析
2011 年 2 月 11 日，混合機操作工聽到異常響聲，鉗工檢查發現西北角托輥東側軸承卡死冒煙。原因有潤滑不良致脂干涸變質無法成膜加劇磨損；雜質侵入；軸承質量問題。解決措施為更換卡死托輥，選質量可靠軸承，加強潤滑管理，改善密封性能，加強巡檢質量制定點檢標準。
8 結論
燒結混合機直徑大于4m，屬于大型設備。托輥正常運轉對混合機高效運行至關重要。通過研究故障類型原因，采用有效診斷維護策略，降低故障發生率，提高可靠性與壽命。合理選材和設計能優化托輥性能，為生產帶來更大效益。
