朱二濤

（河北大河邯鋼設計院有限公司）

摘要：燒結煙氣是鋼鐵領域污染負荷最為嚴重的環節。目前，研究者在顆粒物、SOx、NOx 治理方面已取得了很大的成效，但燒結煙氣中還含有一定的COx （3.5%～4.5%的CO₂、0. 4%～1%的CO），其對人類健康和社會環境具有嚴重的影響，也是未來燒結煙氣治理的關注點，因此，燒結煙氣中CO的減排收到越來越多的重視。通過中試試驗研究某CO催化劑在燒結煙氣工況條件下的性能效果。試驗結果表明，該催化劑在溫度220～250℃，空速8000h^-1的條件下，CO脫除效率可達75%以上，且能夠持續穩定一段時間。

關鍵詞：燒結煙氣；CO；催化劑

0  引言

近年來，隨著我國大氣污染防治工作的不斷深入，常規大氣污染物都得到了有效治理，環境質量得以改善。與此同時，一些非常規污染物的排放，如CO在極低濃度時能使人或動物遭到缺氧性傷害，輕者眩暈、頭疼，重者腦細胞受到永久性損傷，甚至窒息死亡等危害，因此成為重點關注的對象。2012年國家出臺了空氣質量指數AQI，參與空氣質量評價的主要污染物包括一氧化碳、細顆粒物、可吸入顆粒物、二氧化硫、二氧化氮、臭氧等6項。2018年1月1日《環境保護稅法》施行，該法規開始將廢氣中的CO污染物納入征稅對象，同時各個地方政府也逐步將CO列入常規減排污染物行列。在減污降碳大背景下，伴隨著大氣治理走向深入，CO減排勢在必行^[1-3]。

燒結煙氣是鋼鐵企業污染物排放重點工序，CO濃度8000~12000mg/m³，約占其污染物總量的85%以上，因此有效控制燒結煙氣CO的排放對持續改善大氣環境質量至關重要。本文從末端治理的角度出發^[4-5]，研究CO催化氧化技術，測試某CO催化劑的性能效果，為實現工業化應用提供依據。

1   CO催化氧化機理

CO催化氧化的化學反應方程式為CO＋1/2 O₂→CO₂。CO和O₂分子結合到催化劑的吸附位點并分別轉化為吸附的CO和吸附的O₂。這兩種被吸附的物質會相互反應，形成被吸附的CO₂和被吸附的O₂氧原子。吸附的氧原子與吸附的CO反應形成吸附的CO₂，并暴露出催化劑表面的吸附位點。最后，吸附的CO₂從催化劑表面分離，暴露出表面的吸附位點，完成CO催化氧化過程^[6]。

2  實驗方法

實驗所用CO催化劑為自主研發。從脫硫除塵后、脫硝前引入部分燒結煙氣進入實驗系統，測得脫硫除塵后的燒結煙氣主要成分為：14～16%O₂、18～25mg/m³SO₂、200～300mg/m³NOx、2～5mg/m³粉塵、3.5%～4.5% CO₂、15%～20% H₂O。由于進入實驗裝置的燒結煙氣溫度較低，無法自主完成催化反應過程，在整個實驗裝置中，需對反應器及整個管路進行保溫，減少散熱，同時在風機后、反應器前設置電加熱器對煙氣進行加熱，以此來控制實驗的反應溫度，在加熱器前設置轉子流量計，通過調節流量計，實現不同空速下的催化反應^[7]。反應器前后設置取樣孔，通過手持煙氣分析儀檢測CO濃度。

CO 催化效率計算公式見（1）

      （1）

式中，[CO]_入——反應器入口CO濃度，mg/m³；

[CO]_出——反應器出口CO濃度，mg/m³。

圖1 實驗裝置簡易圖

3結果與討論

3.1催化劑溫度測試

在14～16%O₂、18～25mg/m³SO₂、200～300mg/m³NOx、2～5mg/m³粉塵、3.5%～4.5% CO₂、15%～20% H₂O、空速8000h^-1的試驗條件下，通過改變溫度，測得CO催化效率和溫升的變化。其結果如圖2所示。

隨溫度升高，催化效率和溫升呈上升趨勢。在溫度較低時，CO的催化效率比較低，催化效果不明顯。當溫度超過200℃，催化效率可達到55%以上，溫升達到20℃以上，催化效果明顯。當溫度繼續升高到260℃時，催化效率達90%，溫升35℃。試驗結果表明，溫度越高，催化劑反應越劇烈，催化效率也就越高。

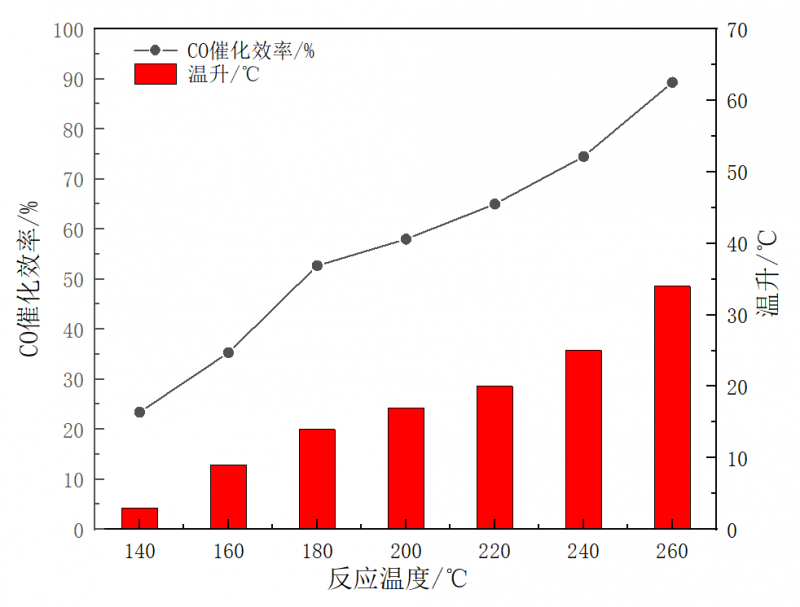

圖2  CO催化效率—溫度曲線

試驗表明，溫度越高，CO催化效率越高，反應釋放的熱量越多。若將CO催化氧化與SCR脫硝工藝耦合起來，溫度在240℃時，催化效率可以達到70%以上，溫升在25℃左右，滿足生產要求。溫度高有利于活性氧物種的形成和反應^[8-10]。

3.2催化劑空速測試

在14～16%O₂、18～25mg/m³SO₂、200～300mg/m³NOx、2～5mg/m³粉塵、3.5%～4.5% CO₂、15%～20% H₂O、溫度240℃的試驗條件下，通過改變空速，測得CO催化效率和溫升的變化。其結果如圖3所示。

隨著空速增加，催化效率和溫升呈緩慢趨勢下降。空速在2000h^-1時，CO催化效率在90%以上，溫升在40℃以上。當空速增加到8000h^-1時，CO催化效率在80%左右，溫升25℃。當空速增加到12000h^-1時，CO的催化效率在65%左右，溫升在13℃。

圖3  CO催化效率—空速曲線

試驗表明，空速越大，停留在催化劑時間短，反應時間短，煙氣中CO與催化劑。短時間內能夠保持較高的活性。

3.3催化劑壽命測試

在14～16%O₂、18～25mg/m³SO₂、200～300mg/m³NOx、2～5mg/m³粉塵、3.5%～4.5% CO₂、15%～20% H₂O、溫度240℃，空速8000h^-1的試驗條件下，測得CO催化效率隨時間的變化，其結果如圖4所示。

催化效率隨時間的變化緩慢降低，經過120h后，催化效率由98%降低到88%，催化劑有衰減，但衰減較慢，催化效果較穩定。

圖4  CO催化效率—時間曲線

3.4催化劑抗硫性測試

在14～16%O₂、200～300mg/m³NOx、2～5mg/m³粉塵、3.5%～4.5% CO₂、15%～20% H₂O、溫度240℃，空速8000h^-1的試驗條件下，通過改變SO₂濃度，測得CO催化效率隨時間的變化，其結果如圖5所示。

從圖5中可以看出，開始時，兩者的催化效率都比較高，催化效率在97%左右，隨著時間延長，高濃度的下降比較明顯。經過120h后，CO催化效率下降至70%。而低濃度的經歷120h后，CO催化效率比較穩定，維持在90%以上。

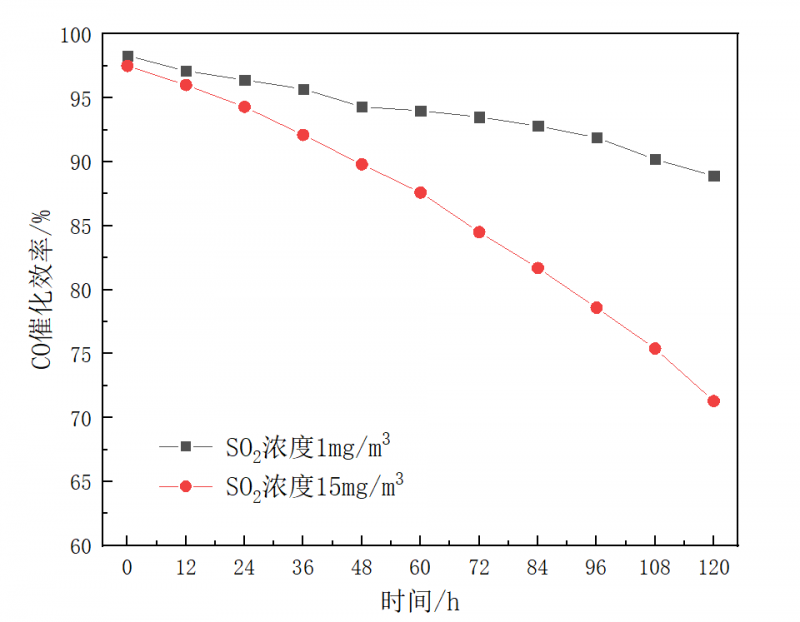

圖5  CO催化效率—SO₂曲線

當SO₂對催化劑表面覆蓋程度高時，其表面會形成亞硫酸鹽和硫酸鹽。亞硫酸鹽和硫酸鹽會覆蓋活性位點，破壞載體表面結構，降低表面氧活動度，使催化劑失活^[11-12]。

4結論

1）該催化劑在溫度240℃，空速8000h^-1的條件下能夠保持較高的催化效率，因此可以與SCR脫硝工藝進行耦合，能夠提高煙氣溫度30～50℃，大幅降低煙氣換熱器（GGH）燃?xì)庀牧?，從而降低煙氣脫硝運行成本，實現CO和NOx等多污染物協同減排。

2）CO催化氧化的關鍵技術在于催化劑的研發，國內外研究表明，貴金屬和非貴金屬催化劑^[13]對CO氧化性能可以滿足燒結煙氣的需求，但在抗中毒、穩定性和制備成本等方面需要進一步優化。

參考文獻

[1]  程揚，李杰，朱金偉，等. 燒結煙氣CO減排研究動態[J]. 礦產綜合利用，2022(02) : 1～5．

[2] 廖繼勇，鄭浩翔，甘敏，等. 燒結煙氣CO的產生及治理途徑—末端治理技術[J]. 燒結球團，2021，46(02) : 17～23．

[3] 王兆才，劉臣，李繼淦，等. 燒結煙氣COx的生成機理及減排措施[J]. 燒結球團，2021，46(01) : 14～ 21．

[4] 胡長慶，李炳軍，韓濤. 鐵礦粉燒結過程 CO與 NO協同控制技術研究現狀[J]. 河北冶金，2021(04) : 1～5.

[5] 李乾坤，李國良，殷國富. 中天鋼鐵550m²燒結機降低CO排放研究及實踐[J]. 燒結球團，2019，44(04) :70～73.

[6] 龍紅明，丁龍，趙賀喜，等. 典型鋼鐵生產流程煙氣中CO減排研究進展[J]. 鋼鐵，2023，58(08)：1～10.

[7] 侯環宇，馬寧，田京雷，等. 燒結煙氣CO蜂窩催化凈化研究[J]. 河北冶金，2022(12) : 71～75．

[8] 成毅.燒結煙氣低濃度CO脫除優化處理研究[D].浙江大學.2020.

[9] 康潤寧，魏小林，賓峰，等. Cu-Ce 催化劑上CO催化燃燒反應機理研究進展[J].潔凈煤技術，2020，26（5）：111-118.

[10] 梁飛雪，朱華青，秦張峰，等．一氧化碳低溫催化氧化[J].化學進展，2008，20(10)：1453.

[11] 胡玲，張海東，王小菡，等. CO催化氧化催化劑活性成分研究進展[J]. 材料導報，2016，30(11) : 46～51．

[12] 何凱琳，楊本濤，葉恒棣，等. 燒結煙氣CO脫除Pt催化劑的SO₂中毒與再生[J]. 燒結球團，2021，46(3) : 9～11.

[13] 盧雯婷，陳敬超，馮晶，等．貴金屬催化劑的應用研究進展[J].稀有金屬材料與工程，2012，41(1)：184.
