日本一区免费看_中文字幕久久综合_精品国产日本_精品一区在线播放_亚洲欧美国产一区二区_欧美日韩在线播放一区二区_国产伦精品一区二区三区照片91_伊人天天久久大香线蕉av色_国产精成人品localhost_久久精品欧美

燒結(jié)礦低溫還原粉化原因及控制

放大字體  縮小字體 發(fā)布日期:2024-09-18  作者:張?zhí)靻?nbsp; 瀏覽次數(shù):3078

核心提示:摘 要:低溫還原粉化性能對(duì)高爐透氣性影響較大,嚴(yán)重時(shí)影響高爐上部料柱的透氣性,破壞爐況順行。造成燒結(jié)礦低溫還原粉化的原因是多方面的,有礦種、配碳、堿度、MgO、SiO2、FeO、Al2O3、TiO2、B2O3等因素。堿度、MgO和SiO2對(duì)RDI起到了雙重性作用。Al2O3、TiO2對(duì)燒結(jié)礦RDI起到了負(fù)面作用;B2O3可改善燒結(jié)礦RDI。通過分析總結(jié)出造成燒結(jié)礦還原粉化的原因及措施。 關(guān)鍵詞:燒結(jié)礦,低溫還原粉化,原因,控制措施
 燒結(jié)礦低溫還原粉化原因及控制

張?zhí)靻?/p>

(銅陵市旋力特殊鋼有限公司,安徽 銅陵 244000)

  要:低溫還原粉化性能對(duì)高爐透氣性影響較大,嚴(yán)重時(shí)影響高爐上部料柱的透氣性,破壞爐況順行。造成燒結(jié)礦低溫還原粉化的原因是多方面的,有礦種、配碳、堿度、MgO、SiO2、FeO、Al2O3、TiO2、B2O3等因素。堿度、MgO和SiO2對(duì)RDI起到了雙重性作用。Al2O3、TiO2對(duì)燒結(jié)礦RDI起到了負(fù)面作用;B2O3可改善燒結(jié)礦RDI。通過分析總結(jié)出造成燒結(jié)礦還原粉化的原因及措施。

關(guān)鍵詞:燒結(jié)礦,低溫還原粉化,原因,控制措施

1、前  言

低溫還原粉化性能(也稱500℃低溫還原粉化率,用RDI表示)指燒結(jié)礦進(jìn)入高爐后,下降到400~600℃的區(qū)間,受到來(lái)自高爐下部煤氣的還原作用,燒結(jié)礦中的赤鐵礦發(fā)生還原反應(yīng)(Fe2O3→Fe3O4→FeO),還原為磁鐵礦時(shí)體積膨脹約10%,產(chǎn)生極大內(nèi)應(yīng)力,造成碎裂粉化,嚴(yán)重時(shí)影響高爐上部料柱的透氣性,破壞爐況順行。

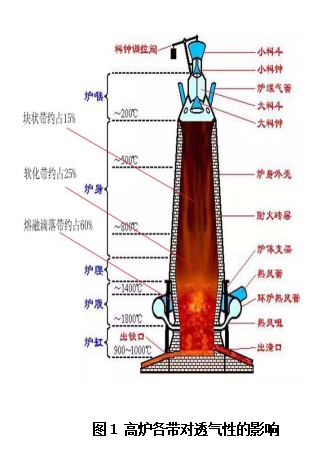

圖片1

RDI是評(píng)價(jià)燒結(jié)礦冶金性能重要指標(biāo)之一,寶鋼等企業(yè)均與常規(guī)化學(xué)成分一樣按批檢驗(yàn)。

生產(chǎn)實(shí)踐證明,燒結(jié)礦的RDI+3.15減少10%,高爐產(chǎn)量降低3%以上,燃料比上升1.5%。

我國(guó)冶金行業(yè)標(biāo)準(zhǔn)(YB/T421-2005)規(guī)定RDI+3.15≥72%,低于標(biāo)準(zhǔn)超過10%的一般應(yīng)噴灑處理。新修訂的(YB/T421-2014)規(guī)定RDI+3.15≥68%。另外高爐上部影響透氣性只占15%,不要太過分強(qiáng)調(diào)低溫還原粉化率,而影響下部透氣性和還原性。注:本文中指RDI+3.15。

2、燒結(jié)礦還原粉化后的顯微結(jié)構(gòu)

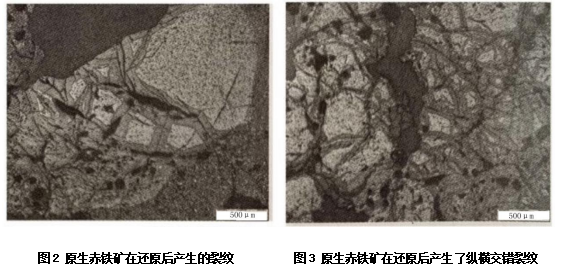

武鋼研究院通過燒結(jié)礦還原粉化實(shí)驗(yàn)后,其顯微結(jié)構(gòu)變化:主要是赤鐵礦發(fā)生了明顯的還原反應(yīng),特別是原生致密塊狀赤鐵礦顆粒還原成磁鐵礦時(shí)產(chǎn)生了很多裂紋(見圖2、圖3):

圖片2

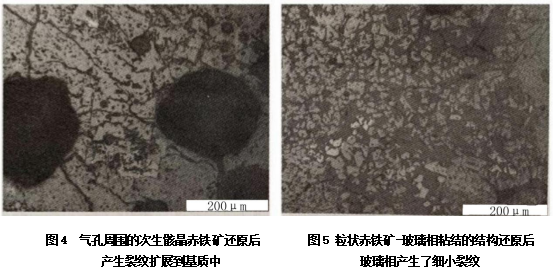

孔洞邊緣的次生骸晶赤鐵礦還原后,自身產(chǎn)生了裂紋,而且裂紋延伸到周圍的基質(zhì)中(見圖4)。在玻璃相中分布的粒狀赤鐵礦發(fā)生還原反應(yīng)后,玻璃相中有細(xì)裂紋產(chǎn)生(見圖5)。

圖片3

但是有部分粒狀赤鐵礦未發(fā)生還原反應(yīng),特別是分布在鐵酸鈣交織結(jié)構(gòu)中的赤鐵礦顆粒,仍保留原燒結(jié)礦結(jié)構(gòu)(見圖7);針狀鐵酸鈣與磁鐵礦形成的交織熔蝕結(jié)構(gòu)未發(fā)生明顯改變,無(wú)裂紋(見圖6)。

圖片4

3、影響燒結(jié)礦還原粉化主要原因及措施

(1)原生赤鐵礦顆粒,由于顆粒粒度大,比較致密,還原時(shí)產(chǎn)生的相變應(yīng)力比較集中,還原后形成大量裂紋,對(duì)還原粉化有明顯的影響。當(dāng)赤鐵礦顆粒很細(xì)時(shí),還原后相變應(yīng)力比較小,還原后不易產(chǎn)生裂紋。措施:控制赤鐵礦進(jìn)廠粒度,+8mm粒級(jí)小于5%。

(2)產(chǎn)生裂紋的區(qū)域與赤鐵礦關(guān)系密切,赤鐵礦含量越多,粉化越嚴(yán)重,赤鐵礦是引起燒結(jié)礦還原粉化的主要因素。措施:配加一些非釩鈦磁鐵礦。

(3)燒結(jié)礦中的赤鐵礦集中分布對(duì)燒結(jié)礦還原粉化影響比較大,分散分布對(duì)還原粉化影響比較小。措施:基于這個(gè)原因,提高混合料的混勻效率,可以減少粉化。

(4)分布在氣孔周圍的次生骸晶赤鐵礦對(duì)燒結(jié)礦還原粉化影響比較大。措施:減少燒結(jié)礦中A12O3含量以降低粘結(jié)相的粘度,促進(jìn)小氣孔的合并及排出,從而減小燒結(jié)礦的氣孔率和骸晶狀赤鐵礦的數(shù)量;

名詞解釋:【原生】-初始的,最初的,未經(jīng)任何外力、內(nèi)力改變的個(gè)體?!?b>次生】-第二次生成的,間接造成的,派生的。【骸晶】-指晶體生長(zhǎng)過程中,沿著角頂或晶棱方向生長(zhǎng)特別迅速,從而形成晶面中心相對(duì)凹陷的骨架。主要是在溶質(zhì)供應(yīng)不充足的條件下形成。多半在聚冷下和低粘度的熔融階段由初始礦物最終形成。

4、造成燒結(jié)礦還原粉化的原因

造成燒結(jié)礦低溫還原粉化的原因是多方面的,有礦種、配碳、堿度、MgO、SiO2、FeO、Al2O3、TiO2、B2O3等因素。堿度、MgO和SiO2對(duì)RDI起到了雙重性作用。Al2O3、TiO2對(duì)燒結(jié)礦RDI起到了負(fù)面作用;B2O3可改善燒結(jié)礦RDI。

(1)礦種對(duì)RDI的影響

一些研究表明,使用巴西精粉、巴卡粉的RDI指標(biāo)較差,但是赤鐵礦與褐鐵礦對(duì)RDI的影響,暫無(wú)定論。從某種程度上講,還原性好的礦粉,其RDI指標(biāo)較差;較高赤鐵礦配比對(duì)于燒結(jié)礦RDI不利,而提高磁鐵礦(地方粉)配比,有利于RDI指標(biāo)。

也有實(shí)驗(yàn)表明,隨著FMG礦粉配比增加,燒結(jié)礦的低溫還原粉化性能改善。主要原因是FMG礦粉熔點(diǎn)及同化溫度較低,為生成更多的復(fù)合鐵酸鈣提供了條件,從而改善低溫還原粉化性能。

(2)SiO2含量對(duì)RDI影響

SiO2是燒結(jié)過程形成粘結(jié)相的主要成分,一定含量的SiO2有利于液相形成和RDI的改善。SiO2含量偏低,會(huì)使液相減少,整個(gè)組織可能細(xì)化,易產(chǎn)生應(yīng)力集中,導(dǎo)致燒結(jié)礦RDI變差。但是SiO2添加量過高,會(huì)生成大量的正硅酸鈣,在燒結(jié)礦冷卻階段會(huì)發(fā)生正硅酸鈣(C2S)晶型的轉(zhuǎn)變,這樣會(huì)造成燒結(jié)礦的自然粉化,從而降低燒結(jié)礦的強(qiáng)度,也會(huì)使燒結(jié)礦的RDI惡化。

圖片5

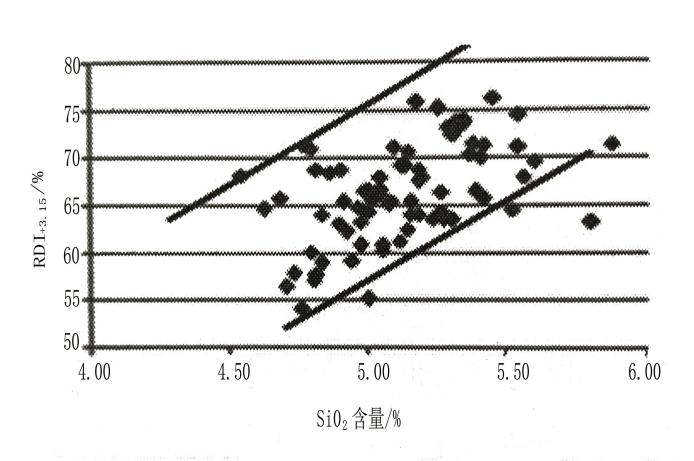

 8 燒結(jié)礦Si02與RDI+3.15指標(biāo)關(guān)系

(3)FeO含量對(duì)RDI的影響

    FeO提高,燒結(jié)礦RDI+3.15得到明顯改善。但是FeO>9.7%時(shí),燒結(jié)溫度偏高,燒結(jié)形成大孔薄壁結(jié)構(gòu),還原氣氛增強(qiáng),易于還原的鐵酸鈣含量降低,還原性顯著降低。

因此,從冶金性能指標(biāo)看,燒結(jié)礦Fe0在8.0%左右較適宜。

    (4)堿度對(duì)RDI的影響

    堿度R=1.78時(shí),RDI較差;堿度R由1.78增加到2.53,RDI指標(biāo)逐漸改善,但堿度R大于2.05時(shí),對(duì)RDI的影響不明顯。

RDI主要由于燒結(jié)礦冷卻時(shí)再生赤鐵礦的還原所引起的。隨著燒結(jié)礦堿度的增加,赤鐵礦含量增加,而再生赤鐵礦和硅酸鹽玻璃相含量減少。因而隨著燒結(jié)礦堿度的增加,低溫還原粉化指標(biāo)變好。同時(shí)燒結(jié)礦還原度RI也增加。

試驗(yàn)表明,隨著燒結(jié)礦堿度的增加,燒結(jié)礦的冶金性能改善。對(duì)于低溫還原粉化指標(biāo),燒結(jié)礦堿度在1.95~2.20之間較適宜;對(duì)于燒結(jié)礦的還原性能,堿度在2.05~2.30之間較好。

(5)配碳量對(duì)RDI的影響

當(dāng)配碳量增高,還原性氣氛增強(qiáng),還原性差的鈣鐵橄欖石含量增加,骸晶狀赤鐵礦減少,有利于吸收還原過程中赤鐵礦的還原相變應(yīng)力的硅酸鹽類液相量增加。因此,隨配碳量增加,低溫還原粉化性能改善,但還原性能變差。

由上述分析可知,單一通過提高配碳量來(lái)改善低溫還原粉化性能,而犧牲還原性能是不可取的。

(6)MgO含量對(duì)RDI的影響

適量的MgO含量,可改善RDI指標(biāo)。主要原因是Mg2+進(jìn)入磁鐵礦晶格,形成了鎂尖晶石,穩(wěn)定了磁鐵礦晶格結(jié)構(gòu),降低燒結(jié)礦過程中次生赤鐵礦生成,改善了燒結(jié)礦RDI。

但是,MgO對(duì)燒結(jié)礦有雙重作用,含量過高時(shí),粉化指標(biāo)惡化。主要是因?yàn)镸gO添加量過高導(dǎo)致了鐵酸鈣大量的減少,玻璃質(zhì)含量相對(duì)增加,并且粘結(jié)相更易形成鎂橄欖石和鈣鐵橄欖石,導(dǎo)致燒結(jié)礦強(qiáng)度下降,惡化粉化性能。

(7)Al2O3含量對(duì)RDI的影響

燒結(jié)礦孔隙度以及鐵酸鈣會(huì)隨著Al2O3的增加而明顯增加,鐵酸鈣自身不易粉化,但是很容易還原,導(dǎo)致Fe2O3的還原速度加快。同時(shí),形成了一定量強(qiáng)度很差的玻璃相,Al2O3添加量越高,玻璃相的斷裂韌性就越低,使產(chǎn)生的裂紋迅速擴(kuò)展,導(dǎo)致了燒結(jié)礦RDI惡化。

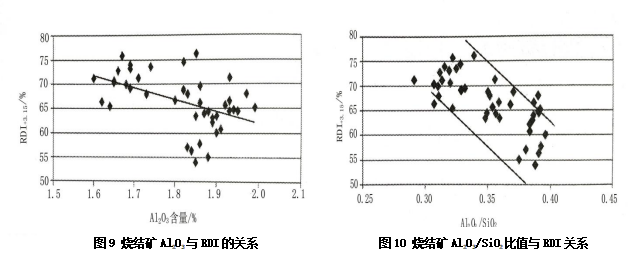

從圖9可以看出,Al2O3逐漸升高,促進(jìn)了RDI指標(biāo)的惡化。Al2O3/SiO2在低硅條件下,Al2O3的負(fù)面作用更顯著。所有一般要求Al2O3/SiO2比值控制在0.1~0.35范圍內(nèi)(見圖10)。

 圖片6

(8)TiO2含量對(duì)RDI的影響

經(jīng)研究證明,TiO2成數(shù)倍進(jìn)入燒結(jié)礦的玻璃相,造成玻璃相在低溫還原過程中碎裂,導(dǎo)致RDI降低。

當(dāng)燒結(jié)原料中TiO2>0.4%會(huì)產(chǎn)生嚴(yán)重的低溫還原粉化,攀鋼和承鋼燒結(jié)原料為釩鈦磁鐵礦,RDI+3.15低于40%,嚴(yán)重影響高爐上部透氣性和高爐技術(shù)經(jīng)濟(jì)指標(biāo)。

(9)B2O3對(duì)RDI的影響

硼在燒結(jié)礦中可改善Mg2+的活性,進(jìn)入到正硅酸鈣中的Mg2+增多,取代鈣離子,產(chǎn)生鈣鎂橄欖石,同時(shí)鈣離子和赤鐵礦結(jié)合生成鐵酸鈣,燒結(jié)礦中的鈣鎂橄欖石和鐵酸鈣含量增加,正硅酸鈣含量降低;硼還可以促進(jìn)正硅酸鈣晶粒細(xì)化,分布更加均勻,有利于降低還原過程中晶型轉(zhuǎn)變的應(yīng)力,減輕了燒結(jié)礦的還原粉化性。在配礦中添加3%的硼鎂精礦,還原粉化指數(shù)RDI+3.15升高了4.19%,即在燒結(jié)礦加入硼后,硼進(jìn)入到燒結(jié)過程中的初期液相,降低了液相的粘度,使燒結(jié)中的流動(dòng)性得到了改善,從而改善了燒結(jié)過程的透氣性,空氣進(jìn)入較多,同時(shí)改善了離子擴(kuò)散條件,有利于鈣離子向Fe2O3表面擴(kuò)散,促進(jìn)了針狀鐵酸鈣的生成和長(zhǎng)大,使燒結(jié)礦的還原粉化性能得到了改善。

5、結(jié)  論

    目前多使用進(jìn)口富礦,RDI+3.15很難再提高了。想要提高,最好的方法就是配加20%~30%磁鐵精礦粉,其他諸如提高FeO和MgO的方法均不可取。提高FeO,還原性就會(huì)降低,當(dāng)然RDI就低了。提高M(jìn)gO和堿度,更不提倡。

噴氯化鈣,能提高RDI約10%~20%;但進(jìn)入高爐后,部分氯通過高爐煤氣進(jìn)入煤氣管道系統(tǒng),與水蒸汽結(jié)合后加速了高爐除塵系統(tǒng)管道內(nèi)襯鋼板的腐蝕。

為改善燒結(jié)礦的低溫還原粉化性能,需要從化學(xué)成分、燒結(jié)溫度和燒結(jié)氣氛三方面進(jìn)行工藝調(diào)節(jié),減少骸晶狀赤鐵礦和氣孔結(jié)構(gòu)所占比例,增加鐵氧化物與針狀鐵酸鈣構(gòu)成的交織結(jié)構(gòu)的含量。在燒結(jié)生產(chǎn)工藝控制上要從以下幾方面入手:

(1)控制原燃料粒度。鐵礦粉+8mm要小于5%,燃料和熔劑粒度-3mm合格率要大于80%,

(2)控制燒結(jié)礦成分。SiO2 5.0%~5.3%,A12O3/SiO2 0.1~0.35,MgO 1.8%~2.0%,綜合考慮還原性和還原粉化指標(biāo),堿度在1.9~2.2較適宜。

(3)強(qiáng)化制粒過程,增大混合料準(zhǔn)顆粒的直徑以改善燒結(jié)料層透氣性,發(fā)展氧化性氣氛,提高針狀鐵酸鈣的生成量,從而增加交織結(jié)構(gòu)的數(shù)量。

(4)降低燒結(jié)溫度以減少鐵酸鈣分解,減少再生磁鐵礦和再生赤鐵礦的含量,增加交織結(jié)構(gòu)并降低骸晶狀赤鐵礦的含量。降低燒結(jié)溫度的方法是減少配碳量,但是為了保證燒結(jié)過程中生成足夠的有效粘結(jié)相,需要降低燒結(jié)礦中MgO和A12O3的含量,同時(shí)需要利用熱風(fēng)燒結(jié)、偏析布料等技術(shù)發(fā)展均質(zhì)燒結(jié),以保證燒結(jié)溫度控制在有利于鐵酸鈣液相穩(wěn)定的區(qū)間,防止局部過熱或過冷而導(dǎo)致有效粘結(jié)相數(shù)量減少。

參考文獻(xiàn):

[1]李繼錚,馮紅云,劉黎等.高堿度燒結(jié)礦顯微結(jié)構(gòu)與低溫還原粉化的關(guān)系[C].第十二屆全國(guó)煉鐵原料學(xué)術(shù)會(huì)論文集.

[2]王同賓.首鋼京唐改善未噴氯化鈣燒結(jié)礦低溫還原粉化性能的研究[C].第十六屆全國(guó)煉鐵原料學(xué)術(shù)會(huì)議.

[3]周明順,翟立委,劉杰等. 改善鞍鋼燒結(jié)礦冶金性能的試驗(yàn)研究[J].燒結(jié)球團(tuán),2012,37(1).

[4]白永強(qiáng),程樹森,趙宏博等.釩鈦燒結(jié)礦還原粉化過程的礦相分析[J]燒結(jié)球團(tuán),2011,36(2).

[5]安鋼,裴元東,程崢明等. 首鋼京唐燒結(jié)礦低溫還原粉化性能影響因素分析及氯化鈣噴灑研究[J]燒結(jié)球團(tuán),2015,40(5).

[6]李杰,信自成,劉衛(wèi)星等. 釩鈦燒結(jié)礦低溫還原粉化性能預(yù)測(cè)[J]燒結(jié)球團(tuán),2017,42(5).

[7]劉然,王龍浩等.化學(xué)成分對(duì)燒結(jié)礦低溫還原粉化影響的研究現(xiàn)狀[C].2019年全國(guó)燒結(jié)球團(tuán)技術(shù)變流年會(huì)論文集.

[8]許滿興,何國(guó)強(qiáng),張?zhí)靻?,廖繼勇.鐵礦石燒結(jié)生產(chǎn)實(shí)用技術(shù)[M].北京.冶金工業(yè)出版社,2019.



[ 技術(shù)文獻(xiàn)搜索 ]  [ 加入收藏 ]  [ 告訴好友 ]  [ 打印本文 ]  [ 關(guān)閉窗口 ]




?

關(guān)于我們 聯(lián)系方式 付款方式 電子期刊 會(huì)員服務(wù) 版權(quán)聲明 冀ICP備13016017號(hào)-1

日本一区免费看_中文字幕久久综合_精品国产日本_精品一区在线播放_亚洲欧美国产一区二区_欧美日韩在线播放一区二区_国产伦精品一区二区三区照片91_伊人天天久久大香线蕉av色_国产精成人品localhost_久久精品欧美
**亚洲第一综合导航网站| 日韩动漫在线观看| 欧美日韩精品综合| 欧美久久久久久久| 91久久大香伊蕉在人线| 亚洲精品久久久久久一区二区| 欧美日韩一区二区三区免费| 国产精品99久久久久久久| 日韩欧美精品久久| 欧美日韩在线观看一区| 97超碰人人看人人| 久久影视中文粉嫩av| 制服国产精品| 久久精品日韩精品| 91中文字精品一区二区| 欧美一卡2卡3卡4卡无卡免费观看水多多| 日本视频一区二区不卡| av一区和二区| 欧洲一区二区在线观看| 久久久福利视频| 91久久偷偷做嫩草影院| 亚洲精品中文字幕乱码三区不卡| 欧美在线一区二区三区四区| 亚洲一区二区在线看| 成人高清在线观看| 久热这里只精品99re8久| 欧洲在线视频一区| 97久久精品午夜一区二区| 明星裸体视频一区二区| 久久av免费一区| 中文字幕欧美人与畜| 国产一区免费在线| 99免费在线视频观看| 日韩av电影免费在线观看| 国产另类第一区| 亚洲成人av动漫| 国产一区二区三区高清| 国产日韩欧美一区二区三区四区| 亚洲午夜精品久久| 少妇免费毛片久久久久久久久| 久久狠狠久久综合桃花| 欧美在线3区| 动漫一区二区在线| 99精品国产高清在线观看| 久久久婷婷一区二区三区不卡| 亚洲成色最大综合在线| 91嫩草免费看| 欧美精品在线一区| 欧美日韩国产综合在线| 欧美二区三区在线| 欧美亚洲精品日韩| 在线视频精品一区| 99久久无色码| 日本欧洲国产一区二区| 国产亚洲精品自在久久| 九色综合婷婷综合| 久久久亚洲综合网站| 正在播放精油久久| 麻豆av一区二区三区久久| 中文字幕一区二区三区有限公司| 97se视频在线观看| 性欧美videosex高清少妇| 444亚洲人体| 一区二区三区精品国产| 99国产精品久久久久老师| 一区二区三区四区欧美| 免费日韩电影在线观看| 国内精品二区| 日韩在线导航| 97中文在线| 日韩欧美在线观看强乱免费| 欧美激情论坛| 亚洲一区二区三区色| 一本一本久久a久久精品综合妖精| 一区二区免费在线观看| 精品免费国产| 俄罗斯精品一区二区| 欧美一二三四五区| 91九色露脸| 国产精品制服诱惑| 日本福利一区二区三区| 国产在线视频欧美一区二区三区| 欧美久久久久久久| 懂色中文一区二区三区在线视频| 亚洲美女网站18| 91麻豆蜜桃| 成人综合电影| 特级西西444www大精品视频| 欧美精品亚洲精品| 国产精品一区二区三区免费观看| 亚洲精品日韩成人| eeuss一区二区三区| 亚洲精品国产精品国自产| 日韩免费av一区二区三区| 国产三级精品在线不卡| 国产久一道中文一区| 欧美另类视频在线| 一区二区三区三区在线| 国产精品一区二区三区四区五区| 五月婷婷综合色| 日韩免费电影一区二区三区| 国产精品久久久一区二区三区| 国产精品一区二区av| 亚洲春色综合另类校园电影| 亚洲国产午夜伦理片大全在线观看网站| 亚洲乱码一区二区三区| 久久久久无码国产精品一区| 精品视频高清无人区区二区三区| 亚洲精品免费在线看| 一区二区三区国| 国产日韩三区| 好吊色欧美一区二区三区四区| 中国人体摄影一区二区三区| 亚洲精品人成| 爱情岛论坛亚洲入口| 日本不卡一区二区三区在线观看| 99国产在线| 致1999电视剧免费观看策驰影院| 久久riav二区三区| 99视频在线| 51成人做爰www免费看网站| 国产精品免费在线| 美女一区视频| 国产精品一区二区在线观看| 国产伦精品一区二区三区在线| 亚洲高清在线观看一区| 草莓视频一区| 欧美精品人人做人人爱视频| 精品视频高清无人区区二区三区| 国产一区二区精品免费| 在线免费观看一区二区三区| 久久综合久久综合这里只有精品| 日本中文不卡| 91在线在线观看| 日韩精品极品视频在线观看免费| 久久久婷婷一区二区三区不卡| 欧美日韩国产一二| 亚洲一区尤物| 日韩精品大片| 综合视频免费看| 99在线看视频| 久久亚洲高清| 日本日本精品二区免费| 欧美精品一区三区在线观看| 久久精品一区二区三区不卡免费视频| 岛国视频一区免费观看| 亚洲精品成人久久久998| 欧美综合激情| 欧美国产二区| 日本精品一区二区| 农村寡妇一区二区三区| 鬼打鬼之黄金道士1992林正英| 欧美日韩一区综合| 电影午夜精品一区二区三区| 国产精品久久精品国产| 亚洲欧洲一区二区| 狠狠色噜噜狠狠色综合久| 99在线观看| 不卡的av一区| 久久精品ww人人做人人爽| 99久久久久国产精品免费| 3d动漫啪啪精品一区二区免费| 国产一区二区三区免费不卡| 丝袜美腿玉足3d专区一区| 国产精品一区二区免费| 成人三级视频在线观看一区二区| av资源一区二区| 亚洲欧洲久久| 成人在线观看91| 色乱码一区二区三在线看| 黄色国产精品一区二区三区| 超碰97在线人人| 国产精华一区二区三区| 福利视频久久| 久久精品一二三区| 久久99九九| 一本色道久久综合亚洲精品婷婷| 久热这里只精品99re8久| 亚洲欧美丝袜| 国产高清精品一区二区| 国产91免费视频| 国产精品视频免费一区| 欧美日韩一区在线观看视频| 亚洲高清视频一区| 中文字幕一区二区三区四区五区六区| 中文字幕av日韩精品| 一区二区三区四区视频在线观看| 精品久久久久久中文字幕动漫| 好吊色欧美一区二区三区| 日韩精品大片| 国产另类第一区| 日本一区二区免费看| 亚洲欧洲另类精品久久综合| 国产日韩一区二区三区| 99精品国产高清在线观看| 天天综合狠狠精品| 精品综合久久久| 精品视频一区二区| 一区二区欧美日韩| 鲁丝一区二区三区免费| 91久久久一线二线三线品牌| 成人av电影免费| 麻豆成人在线播放| 婷婷五月色综合| 亚洲高清视频一区| 99www免费人成精品| 精品视频高清无人区区二区三区| 在线观看亚洲视频啊啊啊啊| 一区二区三区精品国产| 久久久综合香蕉尹人综合网| 亚洲国产精品久久久久久女王| 日本精品视频一区| 欧美一区二视频在线免费观看| 国产精品日韩高清| 欧美日韩一区在线视频| 久久久久国产精品视频| 四虎影视永久免费在线观看一区二区三区| 一本一道久久a久久综合精品| 91久久伊人青青碰碰婷婷| 久久久久久久有限公司| 国内不卡一区二区三区| 国产三区二区一区久久| 国产欧美日韩综合精品二区| 美女精品国产| 国产欧美综合精品一区二区| 欧美午夜免费| 福利视频一区二区三区| 欧美一区二区三区四区五区六区| 久久涩涩网站| 亚洲一区综合| www.久久草| 欧美日韩精品不卡| 国产一级精品aaaaa看| 奇米精品在线| 国产传媒一区二区| 天堂√在线观看一区二区| 久久99精品国产99久久| 日韩国产精品一区二区| 97久久人人超碰caoprom欧美| 国产伦精品一区二区三区照片91| 成人动漫视频在线观看完整版| 久久久久久久久一区| 精品欧美日韩在线| 国产欧美日韩视频一区二区三区| 激情伦成人综合小说| 精品日韩电影| 精品一区二区三区国产| 致1999电视剧免费观看策驰影院| 97视频资源在线观看| 中文字幕在线中文字幕日亚韩一区| 久久成人资源| 日产精品久久久一区二区| 一本一道久久a久久综合精品| 久久大片网站| 91久久伊人青青碰碰婷婷| 国产日韩欧美亚洲一区| 日韩在线第一区| 色女人综合av| 国产精选在线观看91| 97夜夜澡人人双人人人喊| 亚洲一区二区免费视频软件合集| 国产精品美女诱惑| 日韩欧美一区二区视频在线播放| 欧美在线日韩精品| 麻豆av一区二区| 欧美日韩亚洲免费| 日韩aⅴ视频一区二区三区| 亚洲人成77777| 日韩一区二区电影在线观看| 91av一区二区三区| 好吊色欧美一区二区三区四区| 国产一区二区三区av在线| 国产欧美日韩在线播放| 欧美极品一区| 国模精品一区二区三区| 欧美亚洲另类在线一区二区三区| 欧美一区二区三区四区在线观看地址| 久久伦理网站| 日韩久久不卡| 国内一区二区在线视频观看| 中文字幕日韩一区二区三区不卡| 久久偷窥视频| 先锋在线资源一区二区三区| 亚洲一区二区三区精品视频| 一区二区三区在线视频看| 亚洲成色www久久网站| 日韩亚洲视频在线| 欧美激情第一页在线观看| 另类视频在线观看+1080p| 天天综合狠狠精品| 日韩美女一区| 一区视频二区视频| 91丨九色丨国产| 茄子视频成人在线观看| 精品欧美一区二区久久久伦| 欧美日韩在线观看一区二区三区| 在线一区高清| 国产精品一级久久久| 91精品国产一区二区三区动漫| 91免费在线观看网站| 老司机精品福利在线观看| 一级二级三级欧美| 伊人久久大香线蕉午夜av| 亚洲成人一区二区三区| 国产精品99久久久久久久| 欧美精品成人一区二区在线观看| 一区国产精品| 中文字幕久久综合| 蜜桃久久影院| 一区二区视频在线播放| 99热最新在线| 日本一区二区三区免费观看| 欧美乱偷一区二区三区在线| 污视频在线免费观看一区二区三区| 欧美一区二区福利| 国产精品毛片一区视频| 日韩欧美第二区在线观看| 91九色在线观看| 国产主播一区二区三区四区| 一区二区不卡在线视频 午夜欧美不卡'| 天堂av一区二区| 亚洲日本一区二区三区在线不卡| 好吊色欧美一区二区三区视频| 久久青青草原一区二区| 久久精品一区二区三区不卡免费视频| 亚洲精品一区二区毛豆| 在线观看亚洲视频啊啊啊啊| 国产一区二区视频在线免费观看| 国产高清精品一区二区| 欧美二级三级| 亚洲精品高清视频| 日本成人黄色免费看| 高清国产在线一区| 国产一区二区不卡视频在线观看| av在线不卡一区| 国内视频一区| 国产午夜精品一区| 亚洲永久激情精品| 在线观看成人av电影| 一区二区视频在线播放| 亚洲国产精品一区二区第一页| 欧美午夜视频在线| 国产精品日韩一区二区免费视频| 国产日韩欧美一区二区三区四区| 性高潮久久久久久久久| 欧美一区二区高清在线观看| 国内一区二区在线视频观看| 日本一区高清不卡| 午夜精品一区二区在线观看| 亚洲精品日韩成人| 精品一区2区三区| 精品久久一区二区三区蜜桃| 精品无码久久久久久久动漫| 国产精品国产三级国产专区53| 99久久久久国产精品免费| 国产一区二区三区奇米久涩| 久久久久久国产精品一区| 在线视频亚洲自拍| 亚洲日本理论电影| 日本成人黄色| 国产一区二区久久久| 午夜精品一区二区在线观看| 久久久久久久久四区三区| 资源网第一页久久久| 97se亚洲综合在线| 欧美日韩国产精品一区二区| av一本久道久久波多野结衣| 国产精品美女久久久久av福利| 狠狠色综合网站久久久久久久| 91成人理论电影| 国产精品久久久久免费| 成人国产一区二区| 亚洲一区二区三区免费观看| 极品校花啪啪激情久久| 国产日韩一区二区三区| 成人av播放| 99高清视频有精品视频| 人偷久久久久久久偷女厕| 欧美日产一区二区三区在线观看| 久久久久久九九九九| 国产精品国模大尺度私拍| 中文字幕精品一区日韩| 一区二区三区电影| 99在线影院| 日韩hmxxxx| 一区二区三区四区视频在线观看| 国产青春久久久国产毛片| 91嫩草国产在线观看| 久久九九视频| 热re99久久精品国99热蜜月| 国产乱码精品一区二区三区卡| 国产精品一级久久久| 51成人做爰www免费看网站| 精品国产乱码久久久久久108| 亚洲午夜久久久影院伊人| 国产精品久久九九| 精品欧美一区二区久久久伦| 欧美三级网色| 成人av资源| 手机在线观看国产精品|
