楊永強，張建龍，楊小兵

(酒鋼集團宏興股份公司不銹鋼分公司，甘肅 嘉峪關 735100)

摘要: 不銹鋼 110 t 轉爐自動化控制系統采用西門子 S7 － 300PLC 進行啟動、停止、故障等邏輯控制，2 套交流西門子變頻器完成電機的閉環動態調節，2臺電機采用主從控制方式保證負荷平衡。2 臺變頻器與 PLC 之間采用 Profibus － DP 通信。主要針對轉爐傾動系統運行過程中存在的問題，重點闡述了傾動變頻控制系統升級優化改造方案，基于西門子新一代變頻器 S120 為核心升級轉爐傾動控制系統，通過組建新的控制方式解決雙驅動傾動系統運行中相互拖拽、抱閘控制方式不可靠、轉爐點頭等問題，提升控制精度，達到增強設備安全穩定運行的目的。實踐表明改造優化后的轉爐傾動控制系統動態響應速度快，系統安全性更高，能夠滿足轉爐冶煉工藝對于安全性、穩定性、可靠性、高效性、精確性控制的要求。

關鍵詞: 傾動雙驅動系統; 拖拽; 抱閘控制; 安全穩定運行; 動態響應

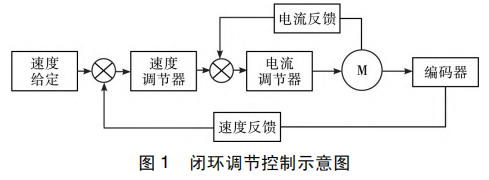

酒鋼不銹鋼煉鋼轉爐懸掛于拖圈驅動側耳軸上，雙電機驅動，采用一拖一變頻控制方式。設計有一個內部的電流調節環和外部的速度調節器。在正常情況下兩臺電機的操作僅有一個速度調節是主調節，第二個為從屬。兩驅動之一被選擇為默認的主調節器，一旦出現故障另一驅動調節器將變成主調節器。轉爐傾動的變頻控制采用的是速度閉環控制，通過變頻器內部速度計算值與實際速度編碼器檢測值比較來控制轉爐傾動 (見圖1 ) 。轉爐傾動變頻器和主 PLC 采 用PＲOFIBUS － DP 通信方式，PLC 可以從變頻器上讀取狀態字以及所需要的數據，同時還可以寫入控制字到變頻器中。正常冶煉主要采用雙變頻雙電機運行，任一臺故障時，單電機驅動亦能滿足生產需要^［1－9］。

1 轉爐傾動系統基本情況及運行過程中存在的問題

1. 1 傾動系統硬件方面存在的問題

110 t 轉爐傾動采用兩臺西門子 6SE70 系列變頻器一拖一控制兩臺 200 kW 電機驅動，應用主從控制方式保證負荷平衡。經多年使用其核心部件已經進入嚴重老化階段，系統抗干擾能力降低，變頻器故障率逐年升高，維護成本高昂。

1. 2 傾動系統原設計存在的缺陷

雙驅動主從控制存在相互拖拽現象，從而導致兩臺電機轉矩不平衡，啟停瞬間電流峰值能夠達到 750 A左右，運行中電流偏大不平穩。單電機驅動傾動較雙電機電流反而偏小。傾動電機與減速機之間鼓形齒式聯軸器頻繁打齒。原設計傾動電機抱閘采用 PLC 控制，在 75° ～ 80°傾動轉爐時，抱閘打開、關閉瞬間，轉爐本體存在明顯抬頭晃動現象。6SE70 變頻器未裝 SLB板卡，未實現通信主從數據傳輸，裝置之間模擬量信號通道傳輸數據未形成交互，因此原系統主從控制方法不適用轉爐剛性系統主從傳動應用，存在很大的設計缺陷。

為確保設備可靠運行、降低維護成本、提升設備控制精度，轉爐傾動控制系統改造優化基于西門子 S120系列變頻器構建，改變控制方式升級優化，實現雙變頻雙電機驅動轉爐平穩運行。

2 轉爐傾動控制系統改造優化策略

110 t 轉爐傾動控制系統改造優化基于安全性、穩定性、可靠性、精確性的要求，依據原設計 6SE70 整流加逆變硬件結構，本次改造優化采用 S120 變頻器整流加逆變形式。

轉爐傾動兩臺電機與減速機構為同軸齒輪嚙合剛性連接，首先兩臺傾動電機之間要進行均勻的負荷分配，使其同步帶載轉矩保持一致，確保兩臺傾動電機同步運行、同步停止，從而平穩運行。針對兩臺變頻器獨立控制的傾動電機，其變頻裝置的同步輸出轉矩應保持一致，滿足系統負荷平衡要求。其次對轉爐傾動主從控制原理、系統控制邏輯進行了適宜性設計，功能涉及轉爐傾動兩臺電機任意主從切換控制，事故模式下單電機單獨運行。

2. 1 轉爐傾動主從控制設計

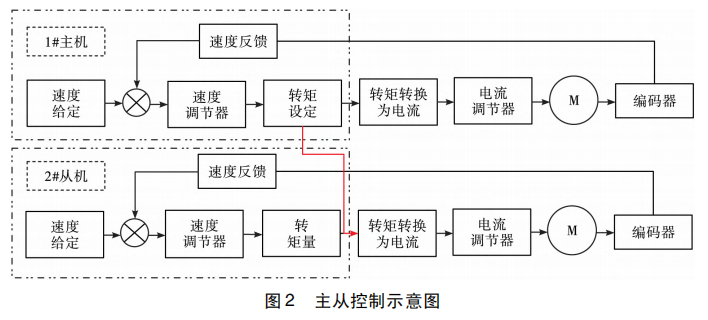

轉爐傾動電機的控制方式為閉環矢量控制，為達到兩臺傾動電機轉矩輸出同步的要求，采取一主帶一從控制方法，即其中一臺電機變頻器為主機，另一臺電機變頻器為從機，運行時接收主機轉矩控制，見圖 2。主機采用編碼器反饋的速度閉環控制，使變頻器對電機實際轉速、轉矩實時調節以保證系統的控制精度及穩定性。通過變頻器間的通信完成數據快速交換，使從機接收主機的設定轉矩，同步跟隨主機的轉矩輸出，從而達到兩臺電機的出力保持平衡。

從機接收主機轉矩控制需通過 SINAMICS Link 通信將主機的主從狀態、轉矩設定、抱閘打開等信號分別發送至從機，完成主從系統控制。SINAMICS Link 通信是西門子專有的具備等時同步功能的通信網絡，它能實現兩臺控制單元間的直接數據交換，將數據交換延時限制在 1ms 以內。兩臺變頻器 CU120 控制單元通過選件板 CBE20 使用 DＲIVE － CLIQ 電纜串聯組成 SINAMICS Link 網用以完成裝置之間數據的快速交換。

考慮轉爐傾動的工藝特殊性，最大程度保障轉爐傾動運行平穩、安全可靠要求，針對可能出現某一變頻器及電機故障情況，設計采用主從任意切換方式控制。

當 1#變頻器或電機出現故障時，切換 2#變頻器為主; 當 2#變頻器或電機出現故障時，切換 1#變頻器為主，同一時間只能有一臺變頻器為主機，另一臺為從機，若兩臺設備均存在故障，則 PLC 控制轉爐系統停機。借助 DCC( drive control chart) 自由使用的控制塊、算法塊以及邏輯塊對設備功能進行圖形化配置和擴展，完成轉爐傾動兩臺電機任意主從控制功能。轉爐傾動的主/從控制指令通過 WINCC 畫面電機選擇信號控制。

通過 WINCC 畫面選擇按鈕的先后順序，確定哪臺電機為主，哪臺為從。選擇一臺電機時則該電機被設為主機; 兩臺電機投用時，先選擇的電機為主機，后選擇的電機為從機^{［10－15］}。

2. 2 抱閘打開、閉合控制

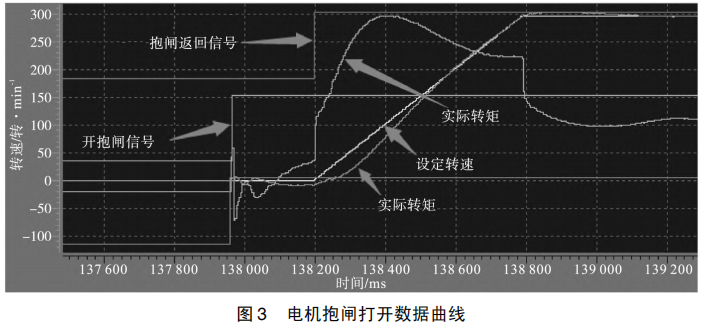

傾動抱閘控制以 SINAMICS S120 變頻器擴展抱閘控制技術為基礎，對抱閘控制采用一種全新穩定可靠方式完成轉爐抱閘的安全控制。在變頻器速度設定使能、抱閘未打開、操作運行期間，通過對系統預設，先建立一個開抱閘命令信號，此時速度設定暫時為 0 速，待抱閘動作時間到達后，抱閘實際有效打開，設定速度使能，同時變頻器直接輸出一定的可控附加轉矩，保證抱閘打開一瞬間，轉爐不點頭不晃動，使電機在抱閘打開同時變頻器已經輸出了足夠的轉矩克服負載重力，從而穩定運行。圖 3 所示為轉爐實際抱閘打開的數據曲線，實際驗證了本次項目升級改造方案的正確性和可行性。

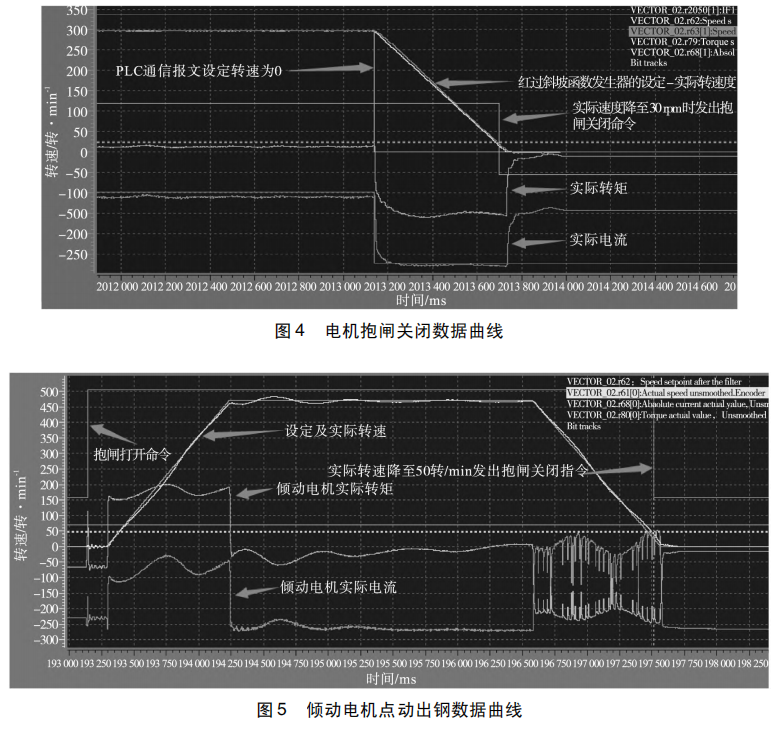

從生產方面考慮，轉爐系統平穩、準確及快速停車制動是生產的基本要求。若能完全依靠電氣制動將設備速度降為零( 靜止狀態) ，再通過機械抱閘制動是最理想的。尤其是轉爐傾動在出鋼角度范圍頻繁點動出鋼操作時，希望在發出停止指令后轉爐能在最短的時間內靜止，盡可能地減少爐渣隨鋼水倒入鋼水包。在停止運行時，希望使電機能在最短的時間內靜止，除了盡量減少變頻器停車斜坡時間外，采取電氣加機械抱閘相結合制動方法快速平穩制動停車。如圖 4 及圖 5所示，當設定轉速為 0 后，先由變頻器控制電機快速制動，待電機實際轉速降至低速時，發出抱閘關閉命令，完成系統平穩、快速停車制動。

3 轉爐傾動控制系統改造優化后運行效果

新系統實現任意切換主機從機，當兩臺電機投入主從并確定后，僅有一臺為主機，另一臺為從機，其中主機為雙閉環控制，工作在速度環、電流環，從機為速調轉矩積分控制，跟隨主機速度環工作在轉矩控制模式。下面以單電機為例從六個方面說明轉爐傾動控制系統改造優化后運行實際效果。

3. 1 單電機速度精度

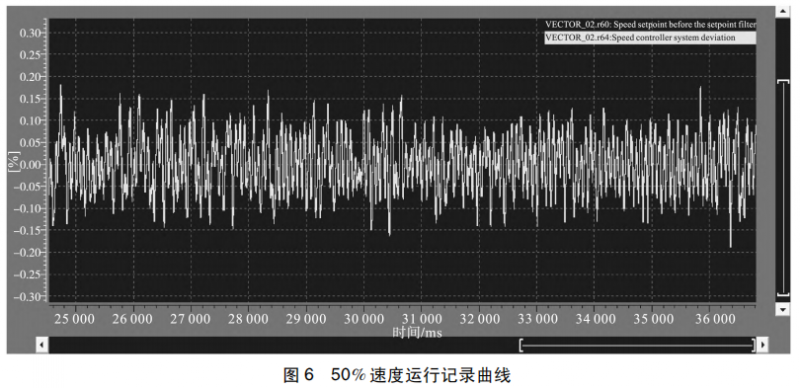

圖 6 以 50% 速度單電機運行情況，波形如下，速度偏差為 y 軸，由曲線可知實際速度偏差為 ± 0. 2% ，電機速度調節精度完全能夠滿足生產需求。

3. 2 單電機速度響應

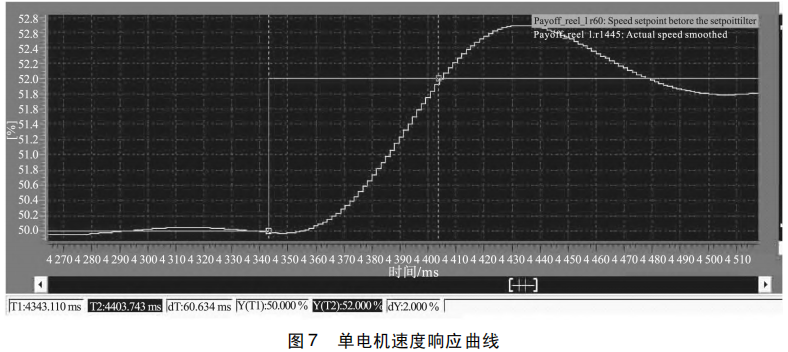

在無任何轉矩預控的情況下，在主斜坡函數發生器后面加上 2% 的速度階躍信號，x 軸方向速度階躍開始到實際值到達設定的時間，速度響應時間小于 60 ms，圖 7 為單電機速度響應曲線。

3. 3 單電機電流環響應速度

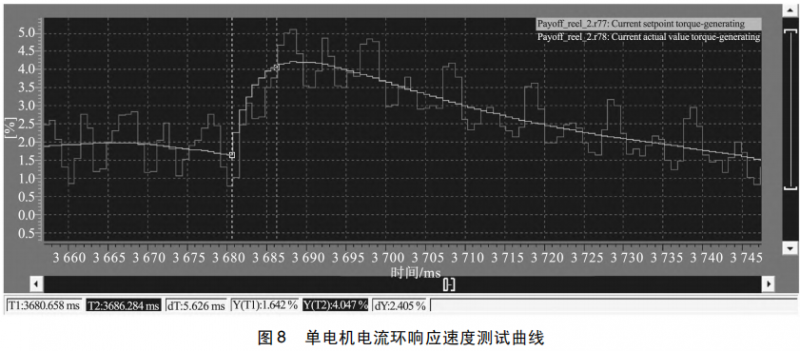

定義 5% 的附加轉矩，觀察電流環響應速度，階躍產生到實際電流到達設定的時間，電流環響應時間小于 10 ms。圖 8 為單電機電流環響應速度測試曲線。

3. 4 單電機為主帶載速度精度

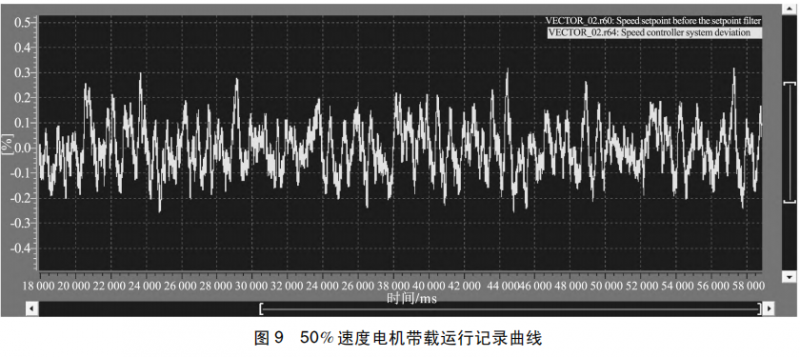

圖 9 為 50% 速度電機帶載運行記錄曲線，速度偏差為 y 軸，波形如下。由曲線可知實際速度偏差為± 0. 4% 。

3. 5 單電機為主帶載轉矩精度

圖 10 為 50% 速度電機帶載運行轉矩記錄曲線，轉矩偏差為 y 軸，波形如下，由曲線可知實際轉矩精度為± 3% 。

3. 6 帶載抱閘實際控制效果

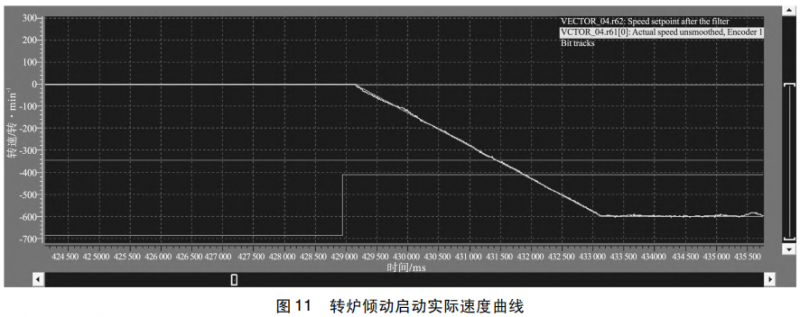

圖 11 為生產時轉爐傾動啟動實際速度曲線。由曲線可知轉爐帶載啟動抱閘打開后速度超調為 0. 56% 。

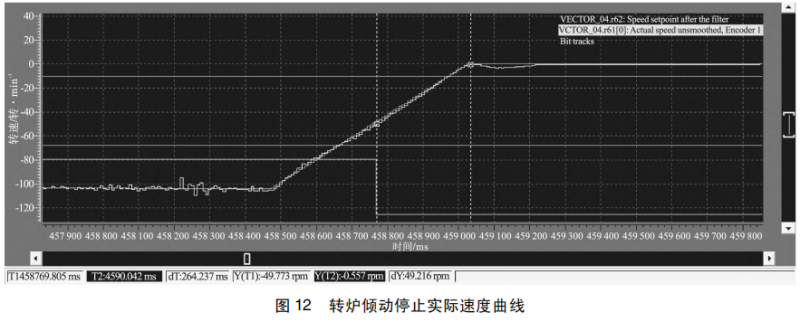

圖 12 為生產時轉爐傾動停止實際速度曲線，由曲線可知轉爐停止時，實際轉速降至 50 rad /min 發出抱閘關閉命令，實際轉速降至 0 速后轉速超調為 0. 4% 。

4 結 語

本文主要介紹基于 S120 變頻器升級改造的轉爐傾動控制驅動系統，實踐表明改造優化后的轉爐傾動控制系統實現了真正意義上的主從控制，動態響應速度快，系統安全性更高，能夠滿足轉爐冶煉工藝對于安全性、穩定性、可靠性、高效性、精確性控制的要求，對于轉爐傾動控制系統的設計及推廣應用具有實際性指導意義。

參考文獻

［1］阮 毅，陳伯時． 電力拖動自動控制系統［M］． 北京: 機械工業出版社，2019．

［2］徐清書． SINAMICS S120 變頻控制系統應用指南［M］． 北京: 機械工業出版社，2014．

［3］桂立波，徐慧明． 西門子 S120 變頻器在轉爐中的應用［J］． 冶金設備，2023( 6) : 117 － 120．

［4］童想勝，張偉旗． 大型轉爐傾轉控制系統設計改進及其優化 ［J］． 中國鑄造裝備與技術，2022，57( 6) : 47 － 51．

［5］張大智． 基于新型變頻的傾動電機力矩平衡控制方法［J］． 冶金自動化，2020，44( 4) : 81 － 84．

［6］曹 輝． 轉爐傾動控制的一種新思路［J］． 冶金自動化． 2017，41( 6) : 66 － 69．

［7］郝喜國． 轉爐傾動電氣控制系統的設計與應用［J］． 自動化 應用，2016( 11) : 42 － 44．

［8］任朝暉． 基于西門子 S120 變頻器的轉爐傾動控制系統［J］． 自動化應用，2016( 2) : 54 － 56，74．

［9］李繼光． 西門子 S120 變頻器在轉爐傾動系統上主從控制的簡單應用［J］． 科技視界，2015( 36) : 111 － 112．

［10］韋 磊． 西門子 S120 變頻器在轉爐傾動上的應用［J］． 機電信息，2015( 9) : 42 － 43．

［11］任朝暉． 基于西門子 PLC 的轉爐傾動控制系統［J］． 中國 科技信息，2015( 6) : 103 － 105．

［12］成少強，朱美玲，董志義． 基于變頻器控制的轉爐傾動系統 ［J］． 自動化與儀器儀表，2014( 11) : 86，89．

［13］譚建軍． 轉爐傾動系統傳動及控制［J］． 電子世界，2013 ( 16) : 80 － 81．

［14］孟 偉． 轉爐傾動控制系統的研究與應用［J］． 信息技術與信息化，2013( 3) : 66 － 68．

［15］王 民． 120 噸轉爐爐傾傳動 PLC 抱閘控制系統應用研究 ［J］． 數字技術與應用，2013( 5) : 134．
