凌志宏 周凌云 匡洪鋒

（寶武集團中南鋼鐵韶鋼松山股份有限公司制造管理部，廣東 韶關 512123）

摘要：隨著環保的減少碳排放的壓力和廢鋼的價格優勢，高爐添加廢鋼得到廣泛的推廣和運用。本文闡述了韶鋼煉鐵廠通過幾年生產實踐摸索，在添加廢鋼方式以及方法上，摸索出適合韶鋼自己的高爐添加廢鋼的性價比評價模型及操作方法，為高爐強化冶煉，降低消耗，實現低碳煉鐵提供了一條新途徑。

關健詞 ： 高爐；添加廢鋼；冶煉

1  概述

自2016年以來，高爐加廢鋼冶煉在國內鋼鐵行業內得到前所未有的發展。據有關數據分析，個別鋼企高爐廢鋼用量可達到噸鐵300千克以上。韶鋼6號高爐槽下添加鋼筋頭入爐用量最高也達到150Kg/t。

高爐爐料中加入廢鋼塊具有很多可能的優點。由于廢鋼塊屬于充分還原后的金屬，因此其僅需能量來加熱和融化為鐵水即可。所以如果在高爐上料過程中添加廢鋼，是可以提高高爐生產率及降低燃料比的。理論上大約每噸廢鋼高爐消耗焦炭只有在100Kg左右。另通過調整廢鋼的粒度大小，還可以調節高爐爐內料床的氣孔率，也就是爐內料柱透氣性，同時抵消高爐在高噴煤比下發生氣孔減小的情況，促使高爐順行。

2  高爐添加廢鋼方式

高爐添加廢鋼方式有三種：高爐槽下添加廢鋼、高爐爐前主溝添加廢鋼、高爐鐵包添加廢鋼。

2.1高爐槽下添加廢鋼

2.1.1添加方式。

高爐槽下添加廢鋼方式也有兩種。第一種是人工或者鏟車直接加入上料料車，勞動效率低，加入量不準確，該方式已經被淘汰；第二種是實現自動化添加廢鋼，在高爐一側上料皮帶機尾，建立廢鋼倉，每個倉設置稱量斗，通過震動給料機實現按需配重，自動上料。通過皮帶傳送至高爐主膠皮帶（或料車），能夠融入自動上料控制流程，實現設置好料批后自動上料。韶鋼煉鐵廠在1050m³高爐以及2200m³高爐上建立了上述裝置（具體見下圖1、圖2），并實現自動控制配給，滿足高爐生產需求。

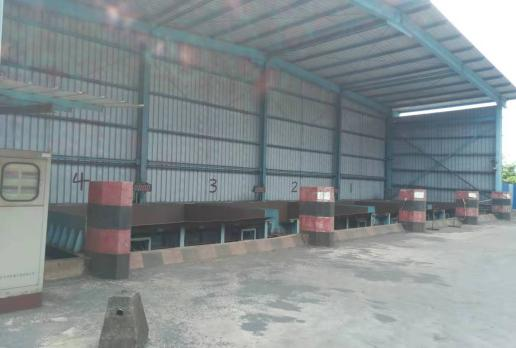

 圖1  6號高爐槽下添加廢鋼料斗及皮帶                 圖2 7號高爐槽下廢鋼料斗倉

2.1.2工藝流程

6號高爐：

汽車→廢鋼池→鏟車→廢鋼料斗→振動給料機→稱量→可調節排料閥門下料→皮帶運輸→中間斗→料車→高爐

7號高爐：

汽車→廢鋼料斗→振動給料機→稱量→可調節排料閥門下料→皮帶運輸→中間斗→主皮帶→高爐

2.2高爐主溝方式添加廢鋼

高爐主溝添加廢鋼，效率較低，只能采用粒度較小的鋼砂比較適宜，過程產生煙塵較大，爐前工工作強度增加較大。韶鋼2200m³高爐曾經采用過高爐主溝添加高品位金屬球，因?yàn)榻饘偈盏寐瘦^低，勞動效率低，同時造成高爐爐渣成分異常，影響爐渣產品質量。該方式未得到韶鋼連續使用。

2.3鐵水包添加廢鋼

2.3.1鐵水包添加廢鋼加入流程

韶鋼高爐的鐵水包是屬于敞開式120噸鐵水包，由于其包口敞開式，利于廢鋼加入。通過在廢鋼庫將尺寸、質量合格的外購廢鋼按裝入量要求裝入廢鋼斗，用天車將裝好廢鋼斗吊倒入鐵包。使用破碎料加入鐵包，一般按4-6t/包，6#高爐爐底安裝鐵包煤氣烘烤加熱裝置后，最高時達到10-11t/包，鐵包烘烤加熱裝置見下圖3

                      圖3  鐵包烘烤加熱裝置

2.3.2鐵水包添加廢鋼的要求

經過實踐摸索，添加廢鋼的種類為普通破碎料、廢鋼筋壓塊適宜。要求加廢鋼質量不得有密閉容器、帶油污廢鋼、廢鋼不得受潮或雨淋后加入。

2.3.3添加廢鋼鐵包受鐵的管控

每日對廢鋼進行專項檢查，確保鐵水包添加廢鋼質量滿足要求。

針對添加廢鋼鐵包可能出現幾類異常事故，鐵包爆炸，鐵水翻滾，鐵水翻滾外溢等異常事故制定應對措施，加強受鐵過程中的監視。

3 廢鋼種類、粒度等質量管理

高爐可用廢鋼的品種主要為：粒子鋼、破碎料、水洗豆、鋼筋頭、熱壓塊、鐵屑、銃豆等，其中破碎料最為常用，破碎料等級差異很大，一般主要由廢模板、腳手架等加工而成，根據摻混其它輕薄料和雜質含量的程度加以區分。韶鋼槽下加廢鋼的主要品種為鋼筋頭、破碎料、粒子鋼。下圖4為高爐槽下廢鋼實物質量情況

            圖4   韶鋼高爐槽下廢鋼實物

由于高爐供上料系統的特殊性，對廢鋼尺寸有著嚴格的要求，一般要求小于100mm，大于10mm，同時由于高爐冶煉行程的特殊性，要求廢鋼鋅元素含量要低，按照技術規范，入爐原料的鋅負荷應小于0.3Kg/tFe。

4 高爐加廢鋼冶煉

4.1熱平衡、焦炭負荷調整

高爐加廢鋼焦炭消耗由熔化耗熱耗碳與廢鋼變?yōu)殍F水后的滲碳兩部分組成：

4.1.1焦炭發熱量24500KJ/kg，高爐熱量利用率85%，廢鋼加熱到1450℃熔化耗熱1320KJ/kg，熔化1t廢鋼消耗焦炭63.39kg；

4.1.2廢鋼含鐵98%，滲碳4.50%，噸廢鋼滲碳耗碳51.88kg，焦炭含碳85%，熔化1t廢鋼滲碳需焦碳61.04kg。

綜上高爐加一噸廢鋼熔化耗熱耗碳與滲碳理論消耗焦炭量為125kg，為高爐添加廢鋼后調整礦焦負荷調整提供依據。

4.2  6號高爐添加廢鋼冶煉

6號高爐添加廢鋼設施改造項目于2018年8月6日申請立項，9月10日投入試運行，9月15日數據采集上線，加廢鋼運行成功，進入正式生產模式。

4.2.1 添加廢鋼冶煉操作

韶鋼廢鋼布料通常使用邊緣廢鋼布料、中心廢鋼布料，兩種方式都使用過。廢鋼的透氣性小于焦炭而大于礦石，礦石中加入廢鋼反而透氣性會增加，從而增加反應速度。當使用邊緣廢鋼布料時候可以起到疏松邊緣氣流的效果，同理當使用中心廢鋼布料時候可以起到改善中心氣流的效果。

韶鋼1050m³高爐，通常的布料方式平臺加漏斗型，采用中心廢鋼布料模式對高爐的透氣性改善明顯。韶鋼2200m³高爐，通常的布料方式中心加焦型，采用中心廢鋼布料對氣流改善弱于邊緣廢鋼布料，因?yàn)橹行膹U鋼布料加入焦炭中改善透氣性的效果不如在礦石中加廢鋼效果好，采用靠邊緣廢鋼布料模式。因此，每座高爐需要根據自身的氣流需求采取適合的廢鋼布料方式。添加廢鋼冶煉后高爐經濟指標變化情況見下表1、表2

表1 韶鋼6號高爐加廢鋼與停加廢鋼風量和壓差對比

  表2 韶鋼6號高爐 加廢鋼與停加廢鋼產量和燃料比對比

從上表1、表2可以看出，韶鋼6號高爐加廢鋼后，爐況有所改善，風量增加，壓差降低，同時產量增加150t/d，燃料比下降15kg/t。

4.3加廢鋼冶煉對高爐不利影響

4.3.1 劃傷皮帶

由于高爐上料系統是由皮帶或料車運輸至高爐爐頂料罐，通過閥門開關進入爐內，因此廢鋼料型影響較大，可能會出現廢鋼刮壞皮帶、料型太長卡堵，導致高爐休風的情況。如廢鋼部分含有規格超長（超80mm）， 并帶有彎頭的鋼筋頭，存在堵料風險，要求需要對廢鋼進行篩選，杜絕超長尺寸的廢鋼進高爐場地，要求對進廠廢鋼尺寸規格嚴格把關，有顯長的廢鋼必須人工撿出來，料倉增加格網并定期清理，如下圖5、圖6。

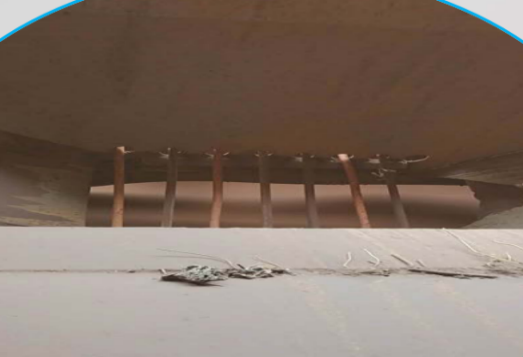

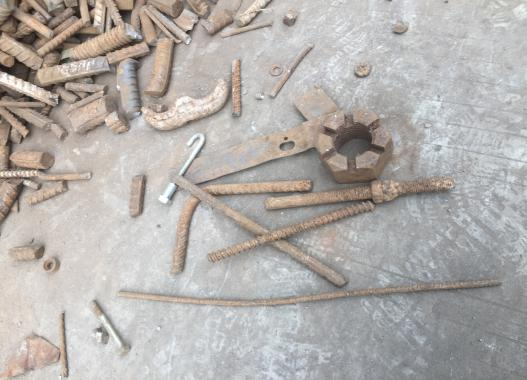

         圖5 部分超長鋼筋頭                                圖6  料倉增加格網

4.3.2爐頂閥門卡塞

高爐配加廢鋼易造成受料斗網格堵塞和卡料流閥現象，需定期對廢鋼料型進行磁性檢測，避免廢鋼帶磁后，導致上、下密封閥關不嚴無法上料，導致高爐休風。如下圖7

                            圖7  料斗帶磁后情況

4.3.3風口熔損

隨著廢鋼的加入量的增加，會增加布料區域?qū)?yīng)的滴落帶鐵水液滴，如果采用邊緣廢鋼布料，容易造成風口熔損。當出現此類現象，廢鋼布料要調整邊緣廢鋼量或控制加入量或往中心移，避免鐵水液滴邊沿過旺。

5  結語

5.1高爐加廢鋼可改善高爐料柱透氣性，提高煤氣利用率與理論燃燒溫度，爐頂

煤氣溫度下降，對高爐操作的其它關鍵工藝參數影響不大，可取得燃料、礦石消耗下降的效果，工藝可行。

5.2根據市場的變化，測算廢鋼產生效益價格臨界值，決定是否添加廢鋼。

5.3通過調整調整邊緣廢鋼量或往中心移，避免鐵水液滴邊沿過旺，可以減少添加廢鋼后引起風口熔損。

5.4為減少碳排放，高爐添加廢鋼對鋼企能夠帶來的節能和環保的效益值得推廣。

參考文獻

[1]  周傳典，髙爐煉鐵生產技術手冊[ M ]. 北京: 冶金工業出版社, 2002:358
