梁海全¹，石 祥¹，劉曙光¹，全子偉¹，張 永²，劉鵬飛¹

( 1． 內(nèi)蒙古包鋼稀土鋼板材有限責(zé)任公司，內(nèi)蒙古 包頭 014010;

2． 內(nèi)蒙古包鋼鋼聯(lián)股份有限公司技術(shù)中心，內(nèi)蒙古 包頭 014010)

摘 要: 文章對漢中蛇紋石的基礎(chǔ)特性進(jìn)行了研究，根據(jù)該礦基礎(chǔ)特性及物化指標(biāo)提出了漢中蛇紋石替代南陽蛇紋石的配加方案，并在包鋼 500 m² 燒結(jié)機(jī)上進(jìn)行了生產(chǎn)。生產(chǎn)結(jié)果表明: 配加漢中蛇紋石后燒結(jié)礦物化指標(biāo)及冶金性能較配加南陽蛇紋石有所改善，燒結(jié)礦固體燃耗升高。

關(guān)鍵詞: 漢中蛇紋石; 基礎(chǔ)特性; 南陽蛇紋石; 燒結(jié)生產(chǎn)

隨著進(jìn)口鐵礦石價格的持續(xù)升高，鋼鐵企業(yè)主要圍繞降本增效、提高市場競爭力開展工作。為此，包鋼 500 m² 燒結(jié)機(jī)從燒結(jié)配礦著手，含鐵原料以低硅精礦為主，配加蛇紋石生產(chǎn)，對燒結(jié)礦質(zhì)量和燒結(jié)工藝均有利^［1－2］。通過選用價格相對較低的漢中蛇紋石替代南陽蛇紋石，來降低燒結(jié)礦輔料成本，進(jìn)而降低燒結(jié)礦成本，依此思路，進(jìn)行了燒結(jié)配加漢中蛇紋石替代南陽蛇紋石的生產(chǎn)研究。

1原料物理性能

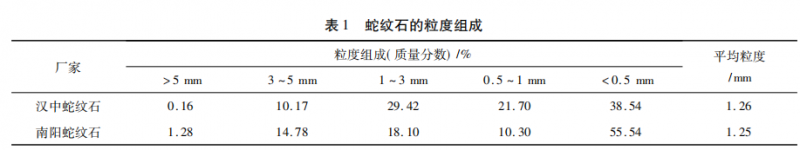

表 1 為 2 種蛇紋石粒度組成對比。

由表 1 可知，漢中蛇紋石平均粒度為 1. 26 mm，較南陽蛇紋石高 0. 01 mm，含纖維狀物質(zhì)，其中小于0. 5 mm 的占比為 38. 54% ，較南陽蛇紋石低 17. 00個百分點(diǎn)。

2 原料化學(xué)性能

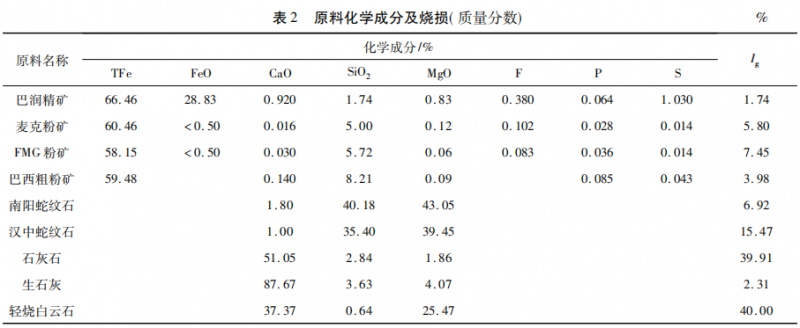

表 2 為原料化學(xué)成分及燒損。

由表 2 可知，與南陽蛇紋石相比，漢中蛇紋石SiO₂ 含量較南陽蛇紋石低 4. 78 個百分點(diǎn)，MgO 含量較南陽蛇紋石低 3. 60 個百分點(diǎn)，燒損較南陽蛇紋石高 8. 55 個百分點(diǎn)。

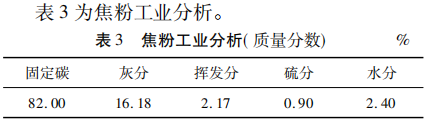

3 燒結(jié)使用漢中蛇紋石

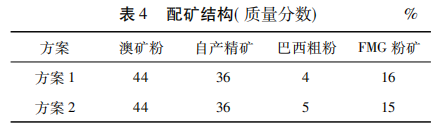

為保證漢中蛇紋石與南陽蛇紋石使用期間各理化指標(biāo)及主要經(jīng)濟(jì)技術(shù)指標(biāo)的準(zhǔn)確性，燒結(jié)機(jī)使用A、B 料條期間，對使用漢中蛇紋石和南陽蛇紋石的生產(chǎn)參數(shù)、成本及理化指標(biāo)進(jìn)行對比。表 4 為兩種方案的配礦結(jié)構(gòu)，方案 1 為使用漢中蛇紋石，方案 2為使用南陽蛇紋石。

4 生產(chǎn)實(shí)踐

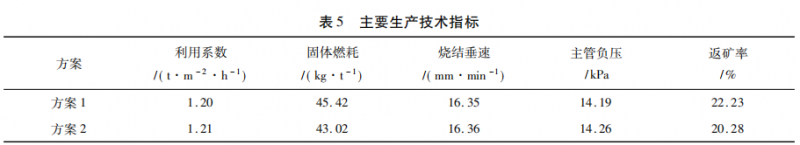

表 5 為使用 2 種蛇紋石主要生產(chǎn)技術(shù)指標(biāo)。

用漢中蛇紋石替代南陽蛇紋石后，混合料透氣性改善，氣流阻力減小，主管負(fù)壓降低，漢中蛇紋石含有部分 Ca( OH) ₂，結(jié)晶水含量較高，在保證成品率不變的前提下，需要更多的燃料，從而使得固體燃耗增加，燒結(jié)返礦率升高。

5 燒結(jié)礦質(zhì)量

5． 1 燒結(jié)礦化學(xué)性能

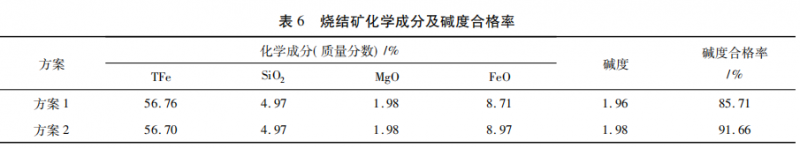

表 6 為使用 2 種蛇紋石燒結(jié)礦化學(xué)成分及堿度合格率。

使用漢中蛇紋石后，通過調(diào)整蛇紋石配比，燒結(jié)礦 SiO₂ 含量穩(wěn)定在 4． 97% ，鐵品位升高 0. 06 個百分點(diǎn)，F(xiàn)eO 含量降低 0. 26 個百分點(diǎn)。燒結(jié)礦堿度合格率降低。

5． 2 燒結(jié)礦物理性能

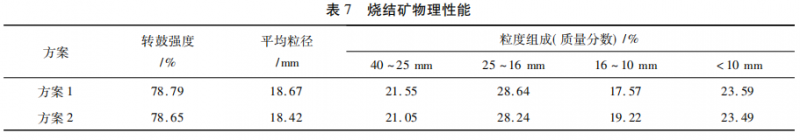

表 7 為使用 2 種蛇紋石燒結(jié)礦物理性能。

漢中蛇紋石替代南陽蛇紋石后燒結(jié)礦轉(zhuǎn)鼓強(qiáng)度提高了 0. 14 個百分點(diǎn)，得到改善; 平均粒徑升高了0. 25 mm; 粒級分布更加合理，其中 40 ～ 25 mm 粒級占比增加了 0. 50 個百分點(diǎn)，16 ～ 10 mm 粒級占比降低了 1. 65 個百分點(diǎn)，小于 10 mm 粒級略有升高^［3］。

5． 3 燒結(jié)礦冶金性能

表 8 為使用 2 種蛇紋石燒結(jié)礦冶金性能。

漢中蛇紋石替代南陽蛇紋石后，燒結(jié)礦還原度RI 提高，低溫還原粉化率 RDI _{+3． 15} 提高，熔滴試驗(yàn)壓差降低。

6 結(jié)論

(1) 從化學(xué)成分上，使用漢中蛇紋石后，利于提高燒結(jié)礦品位，但燒結(jié)堿度合格率降低。

(2) 與南陽蛇紋石相比，漢中蛇紋石粒度較粗，導(dǎo)致燒結(jié)過程垂速升高，返礦率升高，燒結(jié)固體燃耗升高。

(3) 漢中蛇紋石替代南陽蛇紋石后燒結(jié)礦轉(zhuǎn)鼓 強(qiáng)度提高了 0. 14 個百分點(diǎn)，得到改善; 平均粒徑升高了 0. 25 mm; 粒級分布更加合理，其中 25 ～ 40 mm粒級占比增加了 0. 5 個百分點(diǎn)，16 ～ 10 mm 粒級占比降低了 1. 65 個百分點(diǎn)，小于 10 mm 粒級略有升高。

(4) 漢中蛇紋石替代南陽蛇紋石后，燒結(jié)礦還原度 RI 提高，低溫還原粉化率 RDI _{+3． 15} 提高，熔滴試驗(yàn)壓差降低。

參 考 文 獻(xiàn)

［1］ 薛俊虎． 燒結(jié)生產(chǎn)技能知識問答［M］． 北京: 冶金工業(yè)出版社，2019．

［2］ 賀真． 燒結(jié)含鐵原料性能與配礦試驗(yàn)研究 ［D］． 長沙: 中南大學(xué)，2005．

［3］ 許滿興，張?zhí)靻ⅲ?鐵礦石優(yōu)化優(yōu)化配礦技術(shù) ［M］． 北京: 冶金工業(yè)出版社，2017．
