李世欽，寧曉鈞，張建良，劉征建，袁 驤，王 飛
（北京科技大學(xué)冶金與生態(tài)工程學(xué)院，北京１０００８３）
摘 要：先以布袋灰、電爐灰、焦粉、水泥制成冷固結(jié)球團(tuán)，進(jìn)行高溫自還原試驗(yàn)。再以純水泥試樣進(jìn)行差熱試驗(yàn)。最后以純?cè)噭┧难趸F和石墨粉，配加純氧化鋁粉末并且不添加粘結(jié)劑制成的冷固結(jié)球團(tuán)進(jìn)行自還原試驗(yàn)。通過(guò)檢測(cè)其抗壓強(qiáng)度、掃描電子顯微鏡－能譜分析等方法分析了粉塵冷固結(jié)球團(tuán)高溫復(fù)合粘接機(jī)理，研究表明：低溫下粉塵冷固結(jié)球團(tuán)的強(qiáng)度主要靠水泥粘結(jié)相保證，隨著溫度升高，水泥逐漸失效，在１ ０００ ℃后金屬鐵連晶開始生成，并成為主要粘結(jié)相，未熔固態(tài)成渣物質(zhì)對(duì)金屬鐵連晶的形成具有負(fù)面的影響，當(dāng)其含量超過(guò)１５％時(shí)就會(huì)對(duì)金屬體連晶的形成產(chǎn)生顯著的影響。
關(guān) 鍵 詞：粉塵；冷固結(jié)球團(tuán)；復(fù)合粘結(jié)；強(qiáng)度；溫度
０ 引言
鋼鐵廠粉塵的產(chǎn)量一般為鋼產(chǎn)量的８％～１２％，鋼鐵粉塵中的Ｆｅ、Ｃ、Ｚｎ 等元素具有一定的回收價(jià)值［１］ 。目前， 對(duì)于粉塵的處理已經(jīng)有許多工藝［２－６］ ，其中轉(zhuǎn)底爐工藝在國(guó)內(nèi)應(yīng)用較為廣泛。轉(zhuǎn)底爐處理粉塵一般是將粉塵配加粘結(jié)劑制成冷固結(jié)球團(tuán)，常見(jiàn)的粘結(jié)劑有水泥、水玻璃、膨潤(rùn)土、粘土、糖漿等。粉塵冷固結(jié)球團(tuán)一般配加水泥等粘結(jié)劑來(lái)使之成球［７］ 。冷固結(jié)球團(tuán)的強(qiáng)度一直比普通球團(tuán)和燒結(jié)礦差，而冶煉過(guò)程需要一定的強(qiáng)度。所以對(duì)用水泥作為粘結(jié)劑的粉塵冷固結(jié)球團(tuán)強(qiáng)度的研究具有重要意義。
Ｔａｋａｎｏ Ｃ 等［８］ 指出自還原團(tuán)塊的冷強(qiáng)度主要是靠粘結(jié)劑的固結(jié)作用實(shí)現(xiàn)的。吳鏗等［９］ 采用煙煤制造的含碳球團(tuán)還原后強(qiáng)度高；采用無(wú)煙煤制造的球團(tuán)還原后強(qiáng)度低，表面出現(xiàn)裂紋。高運(yùn)明等［１０］ 采用自制的高溫抗壓裝置研究了含碳球團(tuán)的高溫強(qiáng)度，結(jié)果表明采用有機(jī)粘結(jié)劑“ＣＣ”的含碳球團(tuán)在８００ ℃下保溫１ ｈ， 球團(tuán)仍能保持較高的高溫強(qiáng)度（ ３０ ～ ４０Ｎ／ 球）。在球團(tuán)開始顯著自還原之前，球團(tuán)的高溫強(qiáng)度主要由有機(jī)粘結(jié)劑的固結(jié)作用來(lái)保證；在還原顯著進(jìn)行（１ ０００ ℃以上）之后，球團(tuán)高溫強(qiáng)度主要依靠還原產(chǎn)生的金屬鐵。Ｌｅｍｐｅｒｌｅ 等［１１］ 在介紹Ｏｘｙｃｕｐ 豎爐工藝時(shí)，闡述了Ｏｘｙｃｕｐ 豎爐使用的含鋅粉塵冷固結(jié)團(tuán)塊在還原過(guò)程中，水泥粘結(jié)劑失效后，團(tuán)塊的熱強(qiáng)度是靠形成的還原鐵的外殼來(lái)保證的。Ｌｏｎｇｂｏｔｔｏｍ等［１２］指出鐵砂礦和次煙煤壓制團(tuán)塊還原后團(tuán)塊強(qiáng)度較低，電鏡觀察結(jié)果顯示，只有少量的金屬粘結(jié)，沒(méi)有觀察到金屬網(wǎng)狀結(jié)構(gòu)，主要粘結(jié)相是富硅的類渣物質(zhì)。Ｌｏｎｇｂｏｔｔｏｍ［１３］ 同時(shí)研究了以鈦磁鐵礦制造含碳球團(tuán)的粘結(jié)相的形成機(jī)理，發(fā)現(xiàn)還原后團(tuán)塊的強(qiáng)度主要是由在團(tuán)塊外部的、半連續(xù)的、三維的渣相網(wǎng)絡(luò)結(jié)構(gòu)的粘結(jié)作用支撐的。陳津等［１４］ 指出在含碳球團(tuán)中，鐵連晶是保持含碳球團(tuán)熱強(qiáng)度的金屬骨架。但是現(xiàn)在對(duì)于粉塵冷固結(jié)球團(tuán)高溫焙燒后強(qiáng)度的研究較少。因此，筆者以含塵冷固結(jié)球團(tuán)為研究對(duì)象，研究其高溫下水泥粘結(jié)相和金屬鐵連晶粘結(jié)相復(fù)合粘結(jié)機(jī)理，以期為工業(yè)冶煉提供參考和依據(jù)。
１ 試驗(yàn)
１．１ 原料的準(zhǔn)備

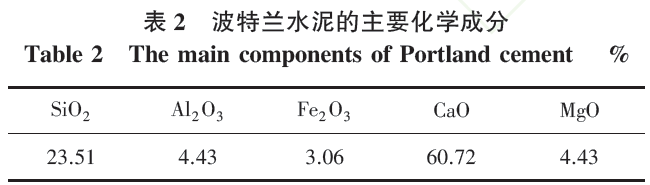

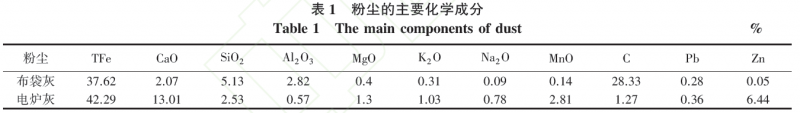

試驗(yàn)選用的粉塵為電爐灰和高爐布袋灰，其主要化學(xué)成分如表１ 所示，水泥粘結(jié)劑主要化學(xué)成分如表２ 所示。另外還采用了純Ｆｅ３Ｏ４、石墨粉和純氧化鋁粉末作為原料。
１．２ 冷固結(jié)球團(tuán)焙燒試驗(yàn)
本研究制備了三組樣品進(jìn)行焙燒試驗(yàn)。

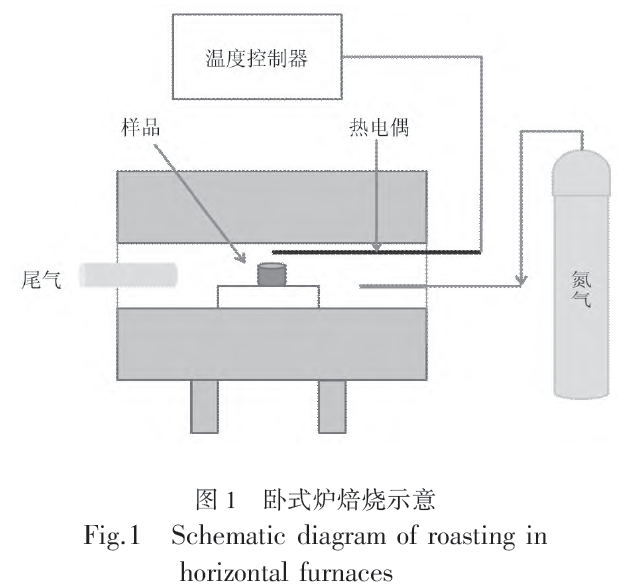

第一組試驗(yàn)選用質(zhì)量比７ ∶ ３ 的電爐灰和布袋灰混合粉塵作為原料。配加焦粉保持碳氧比為１．０，添加波特蘭水泥１０％和水分１０％以保證成型，成形壓力為２ ｔ。冷固結(jié)球團(tuán)直徑為２０ ｍｍ，高１５ ｍｍ，形狀為圓柱。將生球養(yǎng)護(hù)三天后干燥，然后放入臥式爐（圖１）中進(jìn)行還原焙燒，時(shí)間為３０ ｍｉｎ，通過(guò)１Ｌ／ ｍｉｎ 的Ｎ２ 保護(hù)。還原焙燒后，取出樣品在氮?dú)獗Ｗo(hù)下迅速降溫至室溫，測(cè)量其冷態(tài)強(qiáng)度。

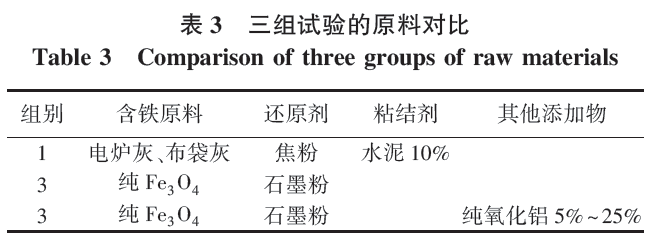

第二、三組試驗(yàn)采用純?cè)噭┳鳛樵?，還原劑采用石墨粉，碳氧比不變，不添加粘結(jié)劑和水，經(jīng)過(guò)同樣的方法壓制成型并焙燒，試驗(yàn)原料對(duì)比如表３ 所示。
１．３ 純水泥差熱試驗(yàn)
取純水泥凝固試樣，干燥后放入氧化鋁坩堝，通入５０ ｍＬ／ ｍｉｎ 的Ａｒ 氣，以１５ ℃ ／ ｍｉｎ 的速度從常溫加熱到１ ２００ ℃。設(shè)備自動(dòng)記錄樣品的ＴＧ 曲線和ＤＴＡ 曲線。
２ 試驗(yàn)結(jié)果及分析
２．１ 水泥粘結(jié)相的失效過(guò)程分析
球團(tuán)抗壓強(qiáng)度與焙燒溫度的關(guān)系如圖２ 所示。從圖２ 可以看出，１００～３００ ℃焙燒后球團(tuán)強(qiáng)度出現(xiàn)一定程度提高。３００～９００ ℃球團(tuán)的強(qiáng)度降低顯著。９００ ℃焙燒后球團(tuán)強(qiáng)度將至最低。９００ ℃之后強(qiáng)度開始增大，且上升幅度巨大。在含碳球團(tuán)中，鐵連晶是保持含碳球團(tuán)熱強(qiáng)度的金屬骨架［１４］ ，９００ ℃以后由于鐵連晶的生成，強(qiáng)度劇烈升高。

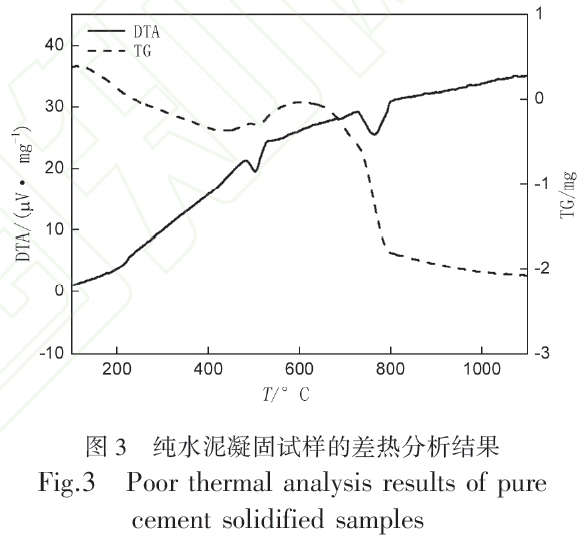

選用凝固水泥作為試樣，進(jìn)行了差熱分析來(lái)探究水泥的失效。其差熱的ＴＧ 曲線和ＤＴＡ 曲線如圖３ 所示。從圖３ 可以看出，水泥試樣在５００ ℃和７６０℃出現(xiàn)兩個(gè)明顯的吸熱峰。在５００ ℃附近試樣失重不明顯，但在７００ ℃到８００ ℃時(shí)，即第二個(gè)吸熱峰溫度附近，水泥失重劇烈，失重量約為２ ｍｇ。
焙燒溫度在３００ ℃以內(nèi)時(shí)，隨著焙燒溫度的升高粉塵球團(tuán)強(qiáng)度不斷提高。這是由于溫度升高后，粉塵球團(tuán)中的游離水不斷蒸發(fā)形成水蒸氣，使之前水化不完全的水泥顆粒繼續(xù)發(fā)生的水化反應(yīng)，進(jìn)而提高了水泥粘結(jié)相的固結(jié)作用。這個(gè)過(guò)程即為蒸養(yǎng)效應(yīng)，有研究認(rèn)為蒸養(yǎng)效應(yīng)最為強(qiáng)烈的溫度在１００～３００ ℃［１５］ 。當(dāng)溫度大于３００ ℃后，隨著溫度的不斷升高，硅酸鹽凝膠開始脫水，其礦相的晶型開始轉(zhuǎn)變，溫度大于５００ ℃后，水泥試樣出現(xiàn)了第一個(gè)的吸熱峰， 這是由于未水化的Ｃａ３ＳｉＯ５ 分解形成了Ｃａ２ＳｉＯ４ 和ＣａＯ ［１６］ 。水泥試樣在７６０ ℃出現(xiàn)了第二個(gè)吸熱峰，此時(shí)失重明顯，這是由于水泥水化產(chǎn)物劇烈脫水，逐漸失去粘結(jié)作用，而粉塵球團(tuán)在此焙燒溫度下強(qiáng)度劇烈下降，也同樣證明了這個(gè)觀點(diǎn)。

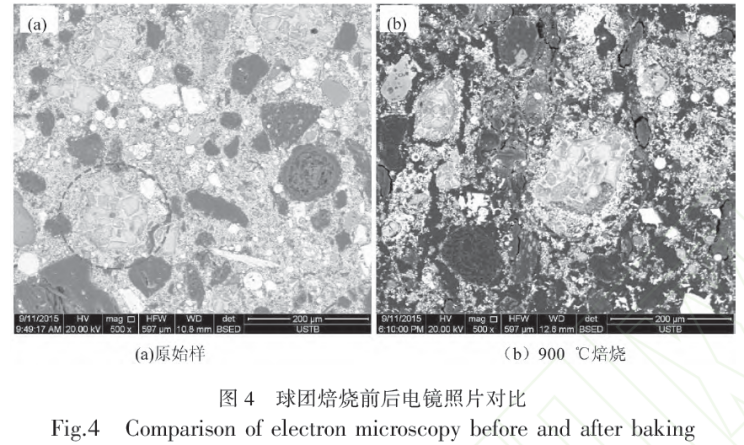

將焙燒前和９００ ℃焙燒后的球團(tuán)進(jìn)行掃描電鏡分析，其電鏡結(jié)果如圖４ 所示，水泥在圖４ 中用黑色圈標(biāo)出。焙燒前可以發(fā)現(xiàn)水泥顆粒是聯(lián)結(jié)在一起的，只是有些水泥顆粒水化不徹底。因而在１００ ～３００ ℃焙燒后球團(tuán)會(huì)發(fā)生蒸養(yǎng)效應(yīng)，強(qiáng)度出現(xiàn)一定程度提高。焙燒前試樣中的水泥顆粒與礦物顆粒是互相聯(lián)結(jié)的，而焙燒后礦物晶型轉(zhuǎn)變以及水泥水化產(chǎn)物脫水導(dǎo)致體積收縮，原始固結(jié)相破壞，因而水泥顆粒與礦物顆粒之間出現(xiàn)了縫隙，聯(lián)結(jié)出現(xiàn)松動(dòng)。
２．２ 金屬鐵連晶形成溫度分析
為排除粘結(jié)劑和脈石對(duì)強(qiáng)度的影響， 選用純Ｆｅ３Ｏ４ 和石墨粉壓塊進(jìn)行焙燒試驗(yàn)，來(lái)研究金屬鐵連晶的形成溫度。圖５ 是純含碳球團(tuán)不同溫度焙燒后強(qiáng)度。由于未配加粘結(jié)劑，球團(tuán)生球強(qiáng)度極低，但隨著焙燒溫度的升高，球團(tuán)強(qiáng)度緩慢升高，當(dāng)溫度繼續(xù)升高至１ ０００ ℃后，球團(tuán)強(qiáng)度急劇增高，在測(cè)量過(guò)程中有明顯的塑性變形，這是由于此時(shí)生成了金屬鐵連晶，保證了強(qiáng)度。
圖６ 是９００ ℃和１ ０００ ℃焙燒后的粉塵球團(tuán)的電鏡照片（ ×２ ０００ 倍）。從電鏡照片及ＥＤＳ 分析可以看出，９００ ℃ 焙燒后的球團(tuán)，鐵氧化物顆粒很細(xì)小，沒(méi)有聯(lián)結(jié)成片的結(jié)構(gòu)，聚集的很松散。從ＥＤＳ分析可以看出此時(shí)的鐵還是以鐵氧化物存在，并沒(méi)有完全被還原成金屬鐵。從１ ０００ ℃焙燒后電鏡圖片可以看出，被還原成的大量金屬鐵相互聯(lián)結(jié)在一起，形成了蠕蟲的形狀的金屬鐵連晶。從球團(tuán)的ＥＤＳ 分析可以看出，Ｏ 元素很少，因此鐵氧化物幾乎已經(jīng)還原成了金屬鐵。因此當(dāng)溫度大于在１ ０００ ℃以后，球團(tuán)中開始生成金屬鐵連晶，強(qiáng)度劇烈升高。
含碳球團(tuán)在還原過(guò)程中主要為氣－固反應(yīng)，固－固反應(yīng)極少。固－固只發(fā)生在反應(yīng)物的接觸界面上，但隨著接觸面的不斷反應(yīng)，Ｃ 顆粒可鐵氧化物顆粒體積縮小，之間出現(xiàn)孔隙，界面逐漸消失，固－固反應(yīng)停止。鐵氧化物的還原只能依靠氣－固反應(yīng)，即鐵氧化物與碳?xì)饣磻?yīng)的產(chǎn)物一氧化碳反應(yīng)，從而被還原成金屬鐵。因此碳的氣化反應(yīng)對(duì)鐵氧化物的還原十分關(guān)鍵。由碳的氣化反應(yīng)的熱力學(xué)可知，在１ ０００ ℃后碳的氣化反應(yīng)明顯加快，因此１ ０００ ℃以后鐵氧化物被大量還原，從而形成了金屬鐵連晶來(lái)提高強(qiáng)度。
２．３ 未熔脈石對(duì)金屬鐵連晶的影響

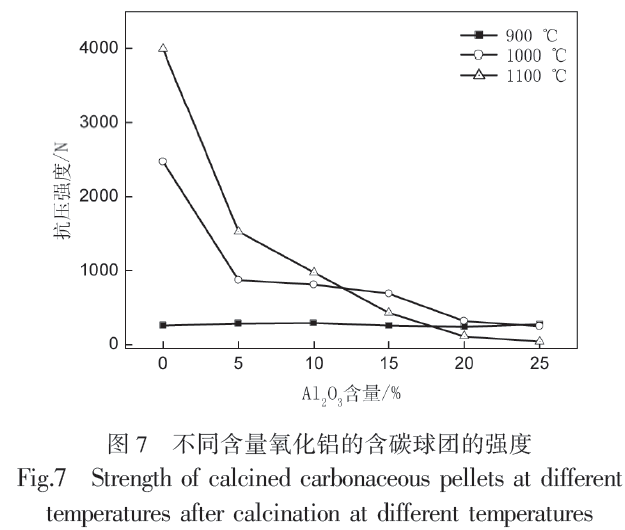

球團(tuán)添加不同含量氧化鋁后的強(qiáng)度如圖７ 所示。９００ ℃焙燒的球團(tuán)，由于沒(méi)有鐵連晶的生成，強(qiáng)度一直很低，大約在３００ Ｎ 左右，氧化鋁含量對(duì)球團(tuán)強(qiáng)度沒(méi)有影響。１ ０００ ℃ 焙燒的球團(tuán)，由于鐵連晶的生成，強(qiáng)度有所增加，但隨著氧化鋁的增加，球團(tuán)強(qiáng)度不斷降低，在氧化鋁加入量為５％時(shí)，球團(tuán)強(qiáng)度降低最為明顯，之后隨著氧化鋁含量的增加，球團(tuán)強(qiáng)度下降趨勢(shì)變緩。１ １００ ℃ 焙燒的球團(tuán)，由于溫度更高，形成了大量的鐵連晶，球團(tuán)強(qiáng)度最高，但隨著氧化鋁的增加，球團(tuán)強(qiáng)度降低更加劇烈，降低趨勢(shì)隨氧化鋁含量增加而放緩。

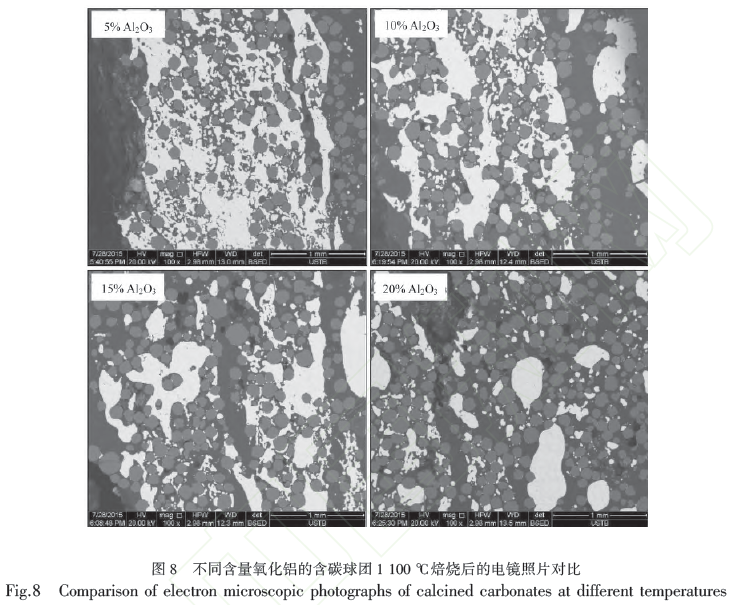

不同含量氧化鋁球團(tuán)的ＳＥＭ 圖如圖８ 所示。被還原形成的金屬鐵在白色區(qū)域，氧化鋁為灰色圓形顆粒。當(dāng)氧化鋁含量增加時(shí)，金屬鐵區(qū)域的面積逐漸減少，金屬鐵區(qū)域的形狀也隨之改變。當(dāng)氧化鋁添加量為５％時(shí)，大量金屬鐵相互聯(lián)結(jié)在一起，形成網(wǎng)狀結(jié)構(gòu)，而在當(dāng)氧化鋁添加量為１０％時(shí)，金屬鐵的聯(lián)結(jié)不再緊密，出現(xiàn)一些獨(dú)立的金屬鐵區(qū)域，當(dāng)氧化鋁添加量為１５％時(shí)，獨(dú)立的金屬鐵區(qū)域增多，相互交織的金屬鐵極少，而當(dāng)氧化鋁添加量為２０％時(shí)，幾乎沒(méi)有交織的網(wǎng)狀結(jié)構(gòu)，全部是相互獨(dú)立的大片金屬鐵區(qū)域。

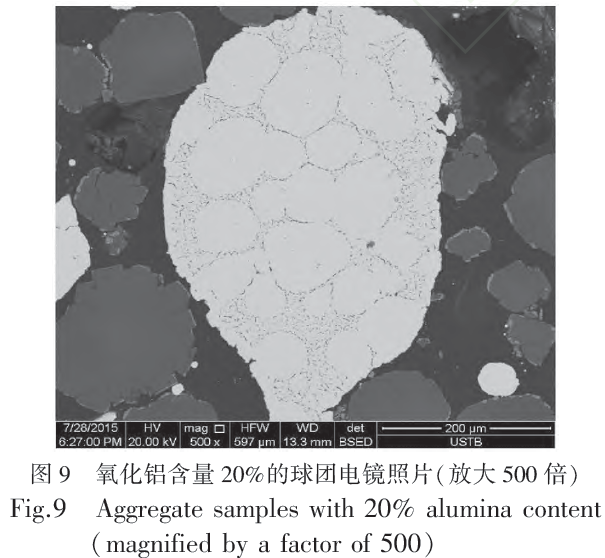

含２０％氧化鋁的球團(tuán)放大５００ 倍的電鏡照片如圖９ 所示。從圖９ 可以看出，這個(gè)金屬鐵區(qū)域不密實(shí)，其中分布著許多孔隙。這是由于焙燒前的球團(tuán)中，鐵氧化物顆粒有的相互聚集，有的被其他顆粒隔開，隨著溫度的升高，還原反應(yīng)開始，石墨顆粒不斷反應(yīng)并最后消失，球團(tuán)體積收縮后形成孔隙。還原出的金屬鐵顆粒相互聚集，從而聯(lián)結(jié)成一體，并將氧化鋁顆粒排擠出去，但當(dāng)氧化鋁含量過(guò)高時(shí)，金屬鐵不能完全排擠出氧化鋁顆粒，不能形成相互聯(lián)結(jié)的鐵連晶結(jié)構(gòu)，因而出現(xiàn)了圖中所示的相互獨(dú)立的金屬鐵區(qū)域。
根據(jù)圖８、９ 中金屬鐵的形態(tài)，在粉塵球團(tuán)還原的過(guò)程中，未熔脈石的含量會(huì)對(duì)金屬鐵的形態(tài)產(chǎn)生顯著影響。當(dāng)球團(tuán)中含有少量未熔脈石時(shí)，被還原的金屬鐵可以相互聯(lián)結(jié)，形成網(wǎng)狀結(jié)構(gòu)，顯著提高球團(tuán)的強(qiáng)度。當(dāng)球團(tuán)中含有大量未熔脈石時(shí)，會(huì)阻礙還原出的金屬鐵的相互聯(lián)結(jié)，使金屬鐵匯聚成獨(dú)立的區(qū)域，球團(tuán)的強(qiáng)度顯著降低。
３ 結(jié)論
１）低溫下含鋅粉塵冷固結(jié)球團(tuán)的強(qiáng)度主要靠水泥粘結(jié)劑粘結(jié)相保證，隨著溫度升高，水泥逐漸失效，球團(tuán)強(qiáng)度在９００ ℃左右達(dá)到最低值，隨后隨著溫度升高，由于鐵連晶不斷的生成，球團(tuán)強(qiáng)度不斷升高。
２）含鋅粉塵冷固結(jié)球團(tuán)焙燒后強(qiáng)度主要靠金屬鐵連晶保證，金屬鐵連晶在焙燒溫度為１ ０００ ℃時(shí)開始形成并起到粘結(jié)作用，粘結(jié)相由水泥粘結(jié)相轉(zhuǎn)變?yōu)殍F連晶粘結(jié)相。
３）含鋅粉塵冷固結(jié)球團(tuán)中的未熔固態(tài)成渣物質(zhì)對(duì)金屬鐵連晶的形成具有負(fù)面的影響，當(dāng)其含量超過(guò)１５％時(shí)就會(huì)對(duì)金屬體連晶的形成產(chǎn)生顯著的影響，使鐵連晶不能形成有效的三維網(wǎng)狀粘結(jié)結(jié)構(gòu)。
參 考 文 獻(xiàn)
［１］?。蹋椋?Ｂａｉｃｈｅｎ，Ｗｅｉ Ｇｕｏ，Ｓｈｅｎ Ｆｅｎｇｍａｎ，ｅｔ ａｌ．Ｃｏｍｐｒｅｈｅｎｓｉｖｅ ｕｔｉｌｉｚａｔｉｏｎ ａｎｄ ｍａｎａｇｅｍｅｎｔ ｏｆ ｄｕｓｔ ａｎｄ ｓｌｕｄｇｅ ａｓ ｒｅｓｏｕｒｃｅ ｉｎ ｉｒｏｎ ａｎｄｓｔｅｅｌ ｐｌａｎｔｓ［Ｊ］．Ｊｏｕｒｎａｌ ｏｆ Ｍａｔｅｒｉａｌｓ ａｎｄ Ｍｅｔａｌｌｕｒｇｙ，２００６，５（３）： ２３１－２３７．（劉百臣，魏國(guó)，沈峰滿，等．鋼鐵廠塵泥資源化管理與利用［Ｊ］．材料與冶金學(xué)報(bào)，２００６，５（３）： ２３１－２３７．）
［２］?。耍酰鳎幔酰悖瑁?Ｙ，Ｂａｒａｔｉ Ｍ Ａ ｍａｔｈｅｍａｔｉｃａｌ ｍｏｄｅｌ ｆｏｒ ｃａｒｂｏｔｈｅｒｍｉｃ ｒｅｄｕｃｔｉｏｎ ｏｆ ｄｕｓｔ?ｃａｒｂｏｎ ｃｏｍｐｏｓｉｔｅ ａｇｇｌｏｍｅｒａｔｅｓ［Ｊ］．ＩＳＩＪ Ｉｎｔｅｒｎａ?ｔｉｏｎａｌ，２０１３，５３（６）： １０９７－１１０５．
［３］ Ｇｕｄｅｎａｕ Ｈ Ｗ，Ｓｅｎｋ Ｄ，Ｗａｎｇ Ｓ，ｅｔ ａｌ．Ｒｅｓｅａｒｃｈ ｉｎ ｔｈｅ ｒｅｄｕｃｔｉｏｎ ｏｆ ｉｒｏｎ ｏｒｅ ａｇｇｌｏｍｅｒａｔｅｓ ｉｎｃｌｕｄｉｎｇ ｃｏａｌ ａｎｄ Ｃ?ｃｏｎｔａｉｎｉｎｇ ｄｕｓｔ［Ｊ］．ＩＳＩＪ Ｉｎｔｅｒｎａｔｉｏｎａｌ，２００５，４５（４）： ６０３－６０８．
［４］?。蹋铮睿纾猓铮簦簦铮?Ｒ Ｊ，Ｍｏｎａｇｈａｎ Ｂ Ｊ，Ｎｉｇｈｔｉｎｇａｌｅ Ｓ Ａ，ｅｔ ａｌ．Ｓｔｒｅｎｇｔｈ ａｎｄ ｂｏｎｄｉｎｇ ｉｎ ｒｅｄｕｃｅｄ ｉｒｏｎｓａｎｄ?ｃｏａｌ ｃｏｍｐａｃｔｓ［Ｊ］．Ｉｒｏｎｍａｋｉｎｇ ＆Ｓｔｅｅｌｍａｋｉｎｇ，２０１３，４０（５）： ３８１－２８９．
［５］?。蹋铮睿纾猓铮簦簦铮?Ｒ Ｊ，Ｍｏｎａｇｈａｎ Ｂ Ｊ，Ｍａｔｈｉｅｓｏｎ Ｊ Ｇ．Ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ａ ｂｏｎｄｉｎｇ ｐｈａｓｅ ｗｉｔｈｉｎ ｔｉｔａｎｏｍａｇｎｅｔｉｔｅ?ｃｏａｌ ｃｏｍｐａｃｔｓ［Ｊ］．ＩＳＩＪ Ｉｎ?ｔｅｒｎａｔｉｏｎａｌ，２０１３，５３（７）： １１５２－１１６０．
［６］?。危幔纾幔簦?Ｋ，Ｋｏｊｉｍａ Ｒ，Ｍｕｒａｋａｍｉ Ｔ，ｅｔ ａｌ．Ｍｅｃｈａｎｉｓｍｓ ｏｆ ｐｉｇ?ｉｒｏｎ ｍａｋｉｎｇ ｆｒｏｍ ｍａｇｎｅｔｉｔｅ ｏｒｅ ｐｅｌｌｅｔｓ ｃｏｎｔａｉｎｉｎｇ ｃｏａｌ ａｔ ｌｏｗ ｔｅｍｐｅｒａ?ｔｕｒｅ［Ｊ］．ＩＳＩＪ Ｉｎｔｅｒｎａｔｉｏｎａｌ，２００１，４１（１１）： １３１６－１３２３．
［７］?。樱椋睿纾?Ｍ，Ｂｊｏｒｋｍａｎ Ｂ．Ｅｆｆｅｃｔ ｏｆ ｒｅｄｕｃｔｉｏｎ ｃｏｎｄｉｔｉｏｎｓ ｏｎ ｔｈｅ ｓｗｅｌｌｉｎｇ ｂｅｈａｖｉｏｕｒ ｏｆ ｃｅｍｅｎｔ?ｂｏｎｄｅｄ ｂｒｉｑｕｅｔｔｅｓ［Ｊ］．ＩＳＩＪ Ｉｎｔｅｒｎａｔｉｏｎａｌ，２００４，４４（２）： ２９４－３０３．
［８］?。裕幔耄幔睿?Ｃ，Ｍｏｕｒａｏ Ｍ Ｂ．Ｓｅｌｆ?ｒｅｄｕｃｉｎｇ ｐｅｌｌｅｔｓ ｆｏｒ ｉｒｏｎｍａｋｉｎｇ： ｍｅｃｈａｎｉｃａｌ ｂｅｈａｖｉｏｒ［Ｊ］．Ｍｉｎｅｒａｌ Ｐｒｏｃｅｓｓｉｎｇ ａｎｄ Ｅｘｔｒａｃｔｉｖｅ Ｍｅｔａｌ?ｌｕｒｇｙ Ｒｅｖｉｅｗ，２００３，２４（３／４）： ２３３－２５２．
［９］?。祝?Ｋｅｎｇ，Ｑｉ Ｙｕａｎｈｏｎｇ，Ｚｈａｏ Ｊｉｗｅｉ，ｅｔ ａｌ．Ｒｅｄｕｃｔｉｏｎ ａｎｄ ｓｔｒｅｎｇｔｈ ａｆｔｅｒ ｒｅｄｕｃｔｉｏｎ ｏｆ ｃｏｏｌｅｄ ｐｅｌｌｅｔ ｃｏｎｔａｉｎ ｃａｒｂｏｎ［Ｊ］．Ｊｏｕｒｎａｌ ｏｆ Ｕ?ｎｉｖｅｒｓｉｔｙ ｏｆ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ Ｂｅｉｊｉｎｇ，２０００（２）：１０１－１０４．（吳鏗，齊淵洪，趙繼偉，等．含碳球團(tuán)的還原性和還原冷卻后的強(qiáng)度［Ｊ］．北京科技大學(xué)學(xué)報(bào)，２０００（２）：１０１－１０４．）
［１０］ Ｇａｏ Ｙｕｎｍｉｎｇ，Ｙｕ Ｆａｎｇｃｈａｏ．Ｍｅａｓｕｒｅｍｅｎｔ ｏｆ ｈｉｇｈ ｔｅｍｐｅｒａｔｕｒｅ ｃｏｍｐｒｅｓｓｉｖｅ ｓｔｒｅｎｇｔｈ ｏｆ ｐｅｌｌｅｔｓ ｃｏｎｔａｉｎｉｎｇ ｃａｒｂｏｎ［Ｊ］．Ｊｏｕｒｎａｌ ｏｆＷｕｈａｎ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ （Ｎａｔｕｒａｌ Ｓｃｉｅｎｃｅ Ｅｄｉｔｉｏｎ），２００６（２）：１０９－１１１．（高運(yùn)明，余方超．含碳球團(tuán)高溫抗壓強(qiáng)度的實(shí)驗(yàn)測(cè)定［Ｊ］．武漢科技大學(xué)學(xué)報(bào)（自然科學(xué)版），２００６（２）：１０９－１１１．）
［１１］ Ｌｅｍｐｅｒｌｅ Ｍ，Ｒａｃｈｎｅｒ Ｈ．Ｌｉｑｕｉｄ ｈｏｔ ｍｅｔａｌ ｆｒｏｍ ｏｘｙｃｕｐ［Ｊ］．Ｗｏｒｌｄ Ｉｒｏｎ ＆ Ｓｔｅｅｌ，２０１３ ，１３：１６－２２．
［１２］ Ｌｏｎｇｂｏｔｔｏｍ Ｒ Ｊ，Ｍｏｎａｇｈａｎ Ｂ Ｊ，Ｎｉｇｈｔｉｎｇａｌｅ Ｓ Ａ，ｅｔ ａｌ．Ｓｔｒｅｎｇｔｈ ａｎｄ ｂｏｎｄｉｎｇ ｉｎ ｒｅｄｕｃｅｄ ｉｒｏｎｓａｎｄ?ｃｏａｌ ｃｏｍｐａｃｔｓ［Ｊ］．Ｉｒｏｎｍａｋｉｎｇ＆ Ｓｔｅｅｌｍａｋｉｎｇ，２０１３，４０（５）：３８１－３８９．
［１３］ Ｌｏｎｇｂｏｔｔｏｍ Ｒ Ｊ，Ｍｏｎａｇｈａｎ Ｂ Ｊ，Ｍａｔｈｉｅｓｏｎ Ｊ Ｇ．Ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ａ ｂｏｎｄｉｎｇ ｐｈａｓｅ ｗｉｔｈｉｎ ｔｉｔａｎｏｍａｇｎｅｔｉｔｅ?ｃｏａｌ ｃｏｍｐａｃｔｓ［Ｊ］．ＩＳＩＪＩｎｔｅｒｎａｔｉｏｎａｌ，２０１３，５３（７）：１１５２－１１６０．
［１４］ Ｃｈｅｎ Ｊｉｎｇ，Ｌｉｕ Ｌｉｕ，Ｚｅｎｇ Ｊｉａｑｉｎｇ，ｅｔ ａｌ．Ｋｉｎｅｔｉｃｓ ｏｆ ｉｒｏｎ?ｊｏｉｎｅｄ ｃｒｙｓｔａｌ ｉｎ ｓｅｌｆ?ｆｌｕｘｉｎｇ ｓｉｎｔｅｒｅｄ ｐｅｌｌｅｔ ｃｏｎｔａｉｎｉｎｇ ｃｏａｌ［Ｊ］．Ｊｏｕｒｎａｌ ｏｆＣｈｉｎｅｓｅ Ｅｌｅｃｔｒｏｎ Ｍｉｃｒｏｓｃｏｐｙ Ｓｏｃｉｅｔｙ，２００２，２１（１）：６９－７１．（陳津，劉瀏，曾加慶，等．自熔性燒結(jié)含碳球團(tuán)鐵連晶形成動(dòng)力學(xué)過(guò)程［Ｊ］．電子顯微學(xué)報(bào)，２００２（１）：６９－７１．）
［１５］ Ｆｕ Ｂｏ．Ｒｅｓｅａｒｃｈ ｏｎ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ａｌｋａｌｉ ｓｌａｇ ｃｏｎｃｒｅｔｅ ｓｕｂｊｅｃｔｅｄ ｔｏ ｅｌｅｖａｔｅｄ ｔｅｍｐｅｒａｔｕｒｅｓ［Ｄ］．Ｃｈｏｎｇｑｉｎｇ：Ｃｈｏｎｇｑｉｎｇ Ｕｎｉｖｅｒｓｉｔｙ，２０１４．（傅博．堿礦渣混凝土耐高溫性能研究［Ｄ］．重慶：重慶大學(xué)，２０１４．）
［１６］?。祝幔睿?Ｃｈａｎｇｗｅｎ，Ｚｈａｏ Ｑｉａｎ．Ｓｔｕｄｙ ｏｎ ｔｈｅ ｈｅａｔ ｐｅｒｆｏｒｍａｎｃｅ ｏｆ ｐｏｒｔｌａｎｄ ｃｅｍｅｎｔ ｍｏｒｔａｒ［Ｊ］．Ｊｏｕｒｎａｌ ｏｆ Ｗｕｈａｎ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈ?ｎｏｌｏｇｙ，１９９２（１）：３１－３７．（王長(zhǎng)文，趙前．硅酸鹽水泥膠砂受熱性能的研究［Ｊ］．武漢工業(yè)大學(xué)學(xué)報(bào)，１９９２（１）：３１－３７．）
