1 引言

氧氣轉爐煉鋼采用吹氧冶煉，在吹煉過程中，其煙氣量煙氣成份和煙氣溫度隨冶煉階段呈周期性變化。同時在吹煉過程中，會產生大量煙塵和CO氣體，特別在吹煉中期CO濃度可達80%以上，一般情況下，轉爐煤氣成份中CO的含量占55 ～ 66%( 體積百分比) ，其煙塵成份中金屬鐵占13%，F(xiàn)eO 占68. 4%，F(xiàn)e₂O₃占6. 8%，當CO含量在60%左右時，其熱值可達8 000 KJ /Nm³，而煙塵量一般為10 ～ 20kg /t 鋼。從中可以看出，在氧氣轉爐煉鋼中，轉爐煤氣中CO含量很高，煙塵中鐵含量也很高，因此都有很高的回收利用價值。通過轉爐煤氣的回收，不僅可以節約大量能源，而且對煙塵加以綜合利用，變廢為寶，同時又凈化了大氣環境。

2 工藝流程與技術特點

2． 1 工藝流程

轉爐煤氣干法除塵系統工藝流程為: 約1550℃的轉爐煙氣在ID 風機的抽引作用下，經過煙氣冷卻系統( 活動煙罩、熱回收裝置及汽化冷卻煙道) ，使溫度降至800 ～ 1 200 ℃后進入蒸發冷卻器。蒸發冷卻器內有若干個雙介質霧化冷卻噴嘴，對煙氣進行降溫、調質、粗除塵，煙氣溫度降低到150 ～ 200℃，同時約有40%的粉塵在蒸發冷卻器的作用下被捕獲，形成的粗顆粒粉塵通過鏈?zhǔn)捷斔蜋C(jī)輸入粗灰料倉。經冷卻、粗除塵和調質后的煙氣進入圓筒形靜電除塵器，煙氣經靜電除塵器除塵后含塵量降至10 mg /m³ 以下。靜電除塵器收集的細灰，經過扇形刮板器、底部鏈?zhǔn)捷斔蜋C(jī)和細灰輸送裝置排到細煙塵倉。經過靜電除塵器精除塵的合格煙氣通過煤氣冷卻器降溫到70 ～ 80℃ 后進入煤氣柜，氧含量＞2%的煤氣通過火炬裝置放散。整套系統采用自動控制，與轉爐的控制相結合。

流程圖如下:

2 技術優勢

目前國內大多數轉爐一次煙氣處理使用的是濕法除塵工藝，只有2008 年以后新建項目的轉爐一次煙氣除塵采用的是干法除塵系統工藝技術，OG 法除塵工藝排放基本在80 ～ 100 mg /Nm³，遠高于國家新標準規定的50 mg /Nm³，且系統耗電量高( 噸鋼耗電量約10KWh) ，耗水量大( 噸鋼耗水量約0. 2m³ ) ，水處理復雜，煤氣回收量小，運行維護費用高，環境污染嚴重，工作環境差。

干法除塵相對于濕法除塵有以下優勢:

1) 除塵效率高，進入煤氣柜煤氣的含塵量≤10mg /Nm³，回收的煤氣不用進行二次除塵;

2) 系統阻力小，耗能低，風機運行費低;

3) 設備占地面積小，基本為濕法的1 /2;

4) 設備壽命長，維修工作量小;

5) 全蒸發干式系統，省去污水處理系統和二次污染;

6) 回收煤氣相對較多，較濕式系統噸鋼多回收20 ～ 30 m³，回收的含鐵粉塵較多;

7) 技術含量高，完全符合“循環經濟”、“節能降耗”的政策方針。

3 主要設備組成及特點

3． 1 蒸發冷卻器( EC)

蒸發冷卻器是通過噴淋系統將霧化后的冷卻水噴入蒸發冷卻器中，直接冷卻煙氣，入口煙氣溫度為800 ～ 1 000 ℃，通過降溫后煙氣溫度達250 ～ 300℃。冷卻水的霧化通過雙流噴嘴實現，水量均由切斷閥和調節閥根據蒸發冷卻器的出入口溫度和煙氣量的數學計算模型進行在線自動控制調節。蒸發冷卻器還有對煙氣進行調節改善的功能，即在降低氣體溫度的同時提高其露點，改變粉塵比電阻，有利于在靜電除塵器中將粉塵分離出來。除了煙氣冷卻和調節以外，占煙氣中總灰塵含量約40%的粗灰也在蒸發冷卻器中進行收集，兩者的共同作用可有效提高電除塵器的收塵效率。蒸發冷卻器在整個干法除塵系統中起到降溫、調節煙氣比電阻、粗除塵三個作用。

3． 2 靜電除塵器( ESP)

靜電除塵器的作用是收集轉爐煙氣中的粉塵。含塵煙氣進入靜電除塵器后，通過高壓硅整流變壓器和其控制系統，施加給放電極負的高壓，使得在放電極和收塵極之間形成可電離氣體被電離，在電場力的作用下，向極性相反的方向運動，氣體正離子很快被放電極捕集，而大量氣體負離子在電場力作用下向收塵極運動，氣體負離子在運動過程中與粉塵碰撞并附著在粉塵上，使粉塵荷電，荷電粉塵向收塵極運動直至被收塵極捕獲。粉塵附著到極板一定厚度后，通過振打清灰裝置將粉塵震落到除塵器下部，再通過刮灰裝置將粉塵刮到內置鏈?zhǔn)捷敾覚C(jī)內，進而通過輸灰系統將粉塵輸送到儲灰倉。此外，為避免轉爐吹氧過程中除塵器內發生爆燃，除塵器設計成耐壓力波動的結構，并且在入口和出口處裝有壓力釋放閥。泄爆閥的開關位置由三個限位開關檢測。

轉爐煤氣干法電除塵器主要由圓筒形殼體、收塵部分、清灰系統和輸灰系統等組成。由于轉爐煙氣中含有大量的CO 可燃?xì)怏w，易產生爆炸，除塵器被設計成圓筒形，并在進出口喇叭上設有相應的安全防爆門，以消除在生產過程中可能產生的壓力沖擊波，一旦煤氣和空氣混合，發生突然燃燒壓力升高時，可有效地進行卸壓，不致?lián)p壞設備。

電除塵器一般配有四個電場，經電除塵器處理的煙氣含塵濃度要求小于10 mg /Nm³，電除塵器收塵部分的極配形式必須適應轉爐要求的工藝特點，一般采用板線結構，集塵極捕集的粉塵通過機械振打和一種特殊的刮灰裝置，將粉塵集中到底部的鏈?zhǔn)捷斔蜋C(jī)中，經雙層卸灰閥排出。

3． 3 軸流風機( ID) 系統

由于干法凈化回收系統的系統阻力較小，系統所要求的風機壓頭較低，功率消耗也相對較小，因此采用軸流風機。軸流風機將轉爐在生產過程中產生的煙氣和粉塵吸到除塵器內，通過除塵器對轉爐煙氣進行凈化，凈化后的轉爐煙氣被送往煤氣柜或者排放到大氣內。

當系統進入回收狀態時，風機出口需要較高的壓力( 根據回收系統阻力和煤氣柜的壓力確定) ，需要對系統的壓力和流量進行控制。這個功能是由電機通過變頻調速實現的。爐口微差壓也是通過軸流風機變頻調速來控制的。

3． 4 煤氣切換站

從風機到放散煙囪、煤氣冷卻器之間的煙氣管道設有具備切換功能的閥門，即煤氣切換站，煤氣切換站位于軸流風機之后，負責根據轉爐煤氣的CO及O₂的含量情況進行放散或者回收操作。煤氣切換站的入口管道上安裝有激光式氣體分析儀，對轉爐煤氣中的CO及O₂進行檢查。當CO 含量小于30%，或O₂大于1%時切換站將煙氣送至放散塔放散。當CO含量大于30%，并且O₂小于1% 時切換站將轉爐煤氣送至煤氣冷卻器進行冷卻降溫。煤氣切換站主要由放散閥和回收閥構成。兩個閥均采用液壓站進行驅動控制，通過程序控制能實現放散與回收之間轉爐煤氣平穩的切換，當實現放散時，液壓系統通過控制比例閥的開度，控制放散杯閥打開，回收杯閥關閉，將煤氣輸送到放散塔; 實現回收時，控制回收杯閥打開，放散杯閥關閉，將煤氣輸送給煤氣冷卻器，直至煤氣柜。

3． 5 煤氣冷卻器( GC)

煤氣冷卻器在靜電除塵器后主要起洗滌降溫作用，把經過靜電除塵器除塵的合格煙氣( 150 ～ 200℃) 降溫到72℃以下后排入煤氣柜。煤氣冷卻器內上部裝有噴水系統，通過對CO氣體直接噴水冷卻，使得回收的CO氣體溫度降低，體積縮小。含塵量達到10 mg /m³。

3． 6 放散煙囪

在吹煉過程中，由于轉爐煙氣中CO濃度是不斷變化的，在吹煉前期和后期，非吹煉期間的廢氣或不符合回收條件的煙氣則經過除塵器凈化后，通過放散杯閥，進入放散煙囪排放。放散塔與放散閥的出口相連接，不合格的轉爐煤氣通過放散塔點火后進行放散。為了確保系統的安全，放散塔配有氮?dú)庖湎到y(tǒng)及氮?dú)鉁缁鹣到y(tǒng)，當風機出現故障停機時，氮?dú)庖湎到y(tǒng)將管道中的剩余煤氣排出確保系統安全。

3． 7 粉塵排放設備( 即EC 粗輸灰系統和EP 細輸灰系統)

主要通過雙排鏈?zhǔn)浇Y(jié)構的輸灰鏈條將由EC 系統和EP 系統產生的粉塵輸送到儲灰罐中，達到粉塵的排放功能。

3． 8 控制系統

轉爐干法除塵控制系統共分三個控制回路: 蒸發冷卻器的溫度控制、風機流量控制、切換站氣體成分控制。

整個控制系統的關鍵之一是蒸發冷卻噴霧冷卻的控制，蒸發冷卻器的溫度根據生產的不同階段，控制蒸汽量和水量，使蒸發冷卻器出口煤氣溫度穩定在合適區間。這個環節控制不好，直接影響到電除塵器的工作效果。

整個控制系統的關鍵之二是靜電除塵器的高壓變壓整流設備的控制，根據吹煉、停吹、振打等三種工作狀態，進行火花跟蹤控制、間歇供電、反電暈檢測、峰值跟蹤控制并提供各種保護功能，按設定好的程序?qū)﹄妷汉碗娏鬟M(jìn)行調節，以發揮最大的電流效率，確保安全生產。

切換站氣體成分控制是在規定的時間內根據煙氣成分分析確定切換站的動作。

轉爐煤氣干法除塵系統自動化控制范圍從汽化冷卻煙道開始到煤氣冷卻器結束，其自動化控制水平高，具有自適應功能的控制軟件，使得干法除塵系統的運行更加符合煉鋼工藝的實際變化情況。

4 國產化應用

隨著對轉爐煤氣干法凈化回收工藝與系統裝備基理的研究深化，加之節能環保形勢的迫切性，將大大加速轉爐煤氣干法凈化回收成套技術裝備的國產化進程，并將取得更大的經濟社會效益。通過多年實踐，我公司在轉爐煙氣凈化回收領域積累了豐富的經驗，不斷優化和改進，在轉爐干法凈化回收技術裝備國產化方面取得了長足的進步。

4． 1 泄爆閥的國產化應用

電除塵器是轉爐干法除塵系統工藝中精除塵的重要設備，而電除塵器上部的泄爆閥是轉爐煤氣干法除塵系統中的安全設備，特別是在雙聯冶煉的工藝操作下，煉鋼廢氣系統在電除塵器的內部通道中形成柱塞型式的流動狀態，邊界時常由于電除塵器內部構件產生渦流而形成具有爆炸危險的混合氣體，嚴重威脅著轉爐煤氣干法除塵系統的安全運行，通過設置泄爆閥能夠很好地實現安全生產。

電除塵器上部的泄爆閥是整個除塵系統運行的關鍵設備，長期依賴進口，價格昂貴。我公司通過系統全面地研究泄爆閥的工作原理、結構型式、主要材質、試驗元素，搭建試驗臺，進行性能試驗，完成泄爆閥的設備開發，極大地促進了國內轉爐煤氣干法除塵技術的發展與推廣。

4． 2 放電極振打方式改進

改進前: 頂部凸輪機構改進后: 撥叉振打機構改進后優點:

1) 凸輪提升系統易出現故障，檢修更換較為困難; 而撥叉振打運行穩定，不易出現故障，且檢修維護簡單易行;

2) 撥叉振打加工簡單，加工周期短;

3) 可實現放電極振打錘的旋轉，避免像凸輪提升振打造成的粉塵的二次飛揚;

4) 我公司已為此申請了相關專利;

5) 撥叉振打已在轉爐煤氣干法除塵項目中廣泛應用，業主反映強烈，部分凸輪提升業主以主動要求改造。

4． 3 振打砧子改進

改進后優勢:

1) 大幅度增加振打砧子強度，使其不易變形，可有效減少振打錘打偏等故障;

2) 砧頭由圓鋼加工而成加工簡單，可縮短加工周期及加工成本;

3) 此砧子已在我公司各類型電除塵器上廣泛使用超過百臺，效果明顯。

4． 4 極線的改進

放電極陰極線由整體螺桿線代替原來的焊接線。整條極線是用圓鋼一次軋制而成，徹底解決了原焊接線因螺桿點焊不牢、長期使用腐蝕等原因而引起的斷線、掉線問題，整體極線為國內首創，已獲國家專利。

4． 5 “豆芽”錘應用

改進后優點:

1) 更改錘與軸的連接形式，減少掉錘和打偏現象;

2) 更改后振打錘的加工工藝更加簡單( 易于加工) ;

3) 更改后振打錘具有較小的回轉半徑獲得較大振打力的優勢，增加了清灰效果;

4) 已獲國家專利;

5) 已廣泛使用于我公司生產的電除塵器中，并在使用過程中得到了業主的一致好評!

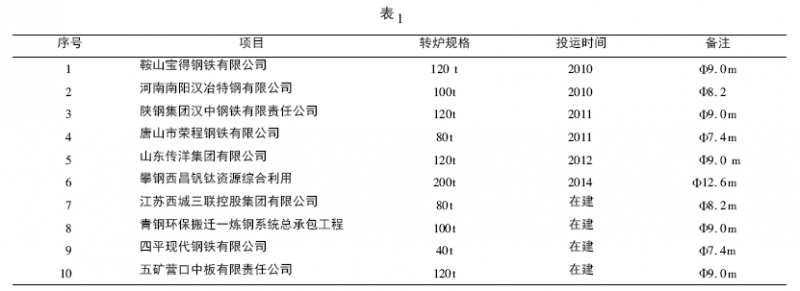

4． 6 國產化應用業績( 部分)

5 前景

“十二五”期間是我國由鋼鐵大國向鋼鐵強國轉變的關鍵時期，鋼鐵工業結構調整、淘汰落后、優化布局、節能減排的任務繁重。發展循環經濟是從源頭實現節能減排的有效途徑，也是緩解鋼鐵工業發展過程中的資源、能源短缺的客觀需要。隨著轉爐煉鋼生產的發展及煉鋼工藝的日趨完善，相應的除塵技術也在不斷地發展完善，它可以部分或完全補償轉爐煉鋼過程的全部能耗，有望實現轉爐無能耗煉鋼的目標，符合國家和地方產業政策，已被認定為今后轉爐一次煙氣凈化的發展方向，同時從更嚴格的環保節能要求來看，轉爐干法除塵能滿足鋼鐵行業可持續發展的要求，具有良好的社會效益和經濟效益。
