孫鵬輝1，2，宋存義1，3，余廣煒2，3，廖洪強(qiáng)2，張作順1，冷延雙1，2，3

(1.北京科技大學(xué)土木與環(huán)境學(xué)院；2.首鋼總公司環(huán)保產(chǎn)業(yè)事業(yè)部；3.北京首科興業(yè)工程技術(shù)有限公司，北京 石景山 100041)

摘 要：燒結(jié)煙氣是鋼鐵行業(yè)的主要污染物，成為鋼鐵企業(yè)SO₂減排的重點(diǎn)，減排形勢(shì)日趨嚴(yán)重，而隨之產(chǎn)生的大量脫硫灰的綜合利用成為急需解決的問(wèn)題。介紹了燒結(jié)煙氣脫硫灰的產(chǎn)生、特性以及污染現(xiàn)狀，總結(jié)了當(dāng)前國(guó)內(nèi)外對(duì)脫硫灰綜合利用的現(xiàn)狀和利用過(guò)程中存在的問(wèn)題，并提出了燒結(jié)煙氣脫硫灰用作新型膠凝材料或者復(fù)合微粉的新途徑，從而使之變廢為寶。

關(guān) 鍵 詞：燒結(jié)煙氣；半干法；脫硫灰；綜合利用

2009年，我國(guó)粗鋼產(chǎn)量約為5.678億噸^[1]，預(yù)計(jì)2010年我國(guó)粗鋼產(chǎn)量將達(dá)到6.2億、燒結(jié)礦7.6億t、球團(tuán)礦1.5億t SO₂的排放也將達(dá)到127萬(wàn)t，我國(guó)鋼鐵行業(yè)燒結(jié)工序SO₂的排放量占鋼鐵行業(yè)SO₂總排放量的40%～80%^[2]，如果以2004年噸燒結(jié)礦排放SO₂的標(biāo)準(zhǔn)進(jìn)行測(cè)算，在不采取新的脫硫措施情況下，燒結(jié)工序排放SO₂將達(dá)到709920噸，比2004年增加86.5%。

因此控制燒結(jié)機(jī)生產(chǎn)過(guò)程中SO₂的排放，既是鋼鐵企業(yè)SO₂污染控制的重點(diǎn)，同時(shí)對(duì)于實(shí)現(xiàn)“十一五”鋼鐵行業(yè)SO₂減排目標(biāo)和“十二五”減排規(guī)劃具有重要的意義。作為國(guó)家和地方政府的重點(diǎn)環(huán)保任務(wù)，鋼鐵企業(yè)配套建設(shè)燒結(jié)煙氣脫硫項(xiàng)目已勢(shì)在必行。由于半干法脫硫工藝具有投資低、占地小、耗水少、對(duì)設(shè)備腐蝕小、副產(chǎn)物為干態(tài)、無(wú)廢水產(chǎn)生、工藝簡(jiǎn)單等優(yōu)點(diǎn)，能很好地克服濕法脫硫工藝的一些問(wèn)題和不足，半干法脫硫工藝已逐漸成為燒結(jié)煙氣脫硫的主導(dǎo)方向。隨著半干法煙氣脫硫項(xiàng)目的上馬，同時(shí)也會(huì)帶來(lái)脫硫灰的利用問(wèn)題，當(dāng)然脫硫灰的綜合利用成為當(dāng)前關(guān)注的熱點(diǎn)。

為了尋找適合脫硫灰特點(diǎn)的高效便捷的利用形式，分析了燒結(jié)煙氣脫硫灰的產(chǎn)生、污染和利用現(xiàn)狀，并提出了將脫硫灰進(jìn)行改性處理后用于制備復(fù)合膠凝材料的新思路，將有望解決脫硫灰大量堆存帶來(lái)的問(wèn)題。

1 脫硫灰的特性

1.1 半干法脫硫灰的產(chǎn)生

脫硫灰是半干、干法煙氣脫硫產(chǎn)生的固體廢棄物，而燒結(jié)煙氣脫硫灰是燒結(jié)煙氣與脫硫劑反應(yīng)后經(jīng)旋風(fēng)分離器或袋式除塵器分離后產(chǎn)生的顆粒混合物^[3]。按照不同脫硫工藝，脫硫灰可以分為爐內(nèi)噴鈣脫硫灰、噴霧干燥煙氣脫硫灰、煙氣循環(huán)流化床(CFB)脫硫灰和密相塔半干法煙氣脫硫灰等。

鈣基脫硫原理主要是利用石灰與SO₂反應(yīng)生成固態(tài)的鈣式化合物，因此其混合物的成分有CaSO₃、CaSO₄、CaCO₃以及CaO等。通常在爐內(nèi)噴鈣的干法脫硫工藝中，脫硫產(chǎn)物中的含硫物相既有CaSO₄也有CaSO₃，另外還有一部分未完全反應(yīng)的游離CaO；而在噴霧干燥的半干法低溫脫硫工藝中，脫硫產(chǎn)物中的含硫物相則以CaSO₃為主，CaSO₄含量很少，未完全反應(yīng)的鈣元素一般以Ca(OH)₂的形式存在；循環(huán)流化床煙氣脫硫的脫硫產(chǎn)物以亞硫酸鈣為主，還包括部分氫氧化鈣和硫酸鈣，其特性與噴霧干燥技術(shù)的脫硫產(chǎn)物相似，主要區(qū)別在于產(chǎn)物中的亞硫酸鈣比例增大；密相塔干法脫硫灰主要以硫酸鈣為主，同時(shí)有含量較多的亞硫酸鈣以及部分未反應(yīng)的CaO。

1.2 半干法脫硫灰的理化特性

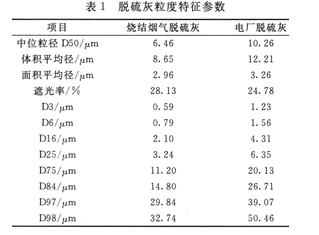

半干法燒結(jié)煙氣脫硫灰的外觀是一種深紅色的粉末，這是由于在煉鋼過(guò)程中加入了鐵礦石，F(xiàn)e₂O₃的質(zhì)量分?jǐn)?shù)高的緣故。脫硫灰的容積密度0.55～1.0t／m³，真密度2.25～2.69t／m³。通過(guò)SEM圖可得知某燒結(jié)煙氣脫硫灰的顆粒不規(guī)則，呈多孔狀顆粒，表面光滑，結(jié)構(gòu)疏松。通過(guò)激光粒度儀分析，可知某半干法燒結(jié)煙氣脫硫灰和某電廠脫硫灰的粒度特征參數(shù)如表1。

分析結(jié)果顯示某燒結(jié)煙氣脫硫灰的中位徑為6.46μm，顆粒較細(xì)；80.1%的顆粒粒徑分布在0.6～15μm之間，顆粒比表面積大，粒徑分布比較均勻。而電廠脫硫灰的中位徑為10.26μm，整體顆粒尺寸都比燒結(jié)脫硫灰大。該種燒結(jié)煙氣脫硫灰的化學(xué)成分見(jiàn)表2。

由表2可以看出，燒結(jié)煙氣脫硫灰中CaO、CaSO₃、CaSO₄和SO₃的質(zhì)量分?jǐn)?shù)較高，分別36.7%、8.9%、15.8%和19.58%，為高鈣、高硫型脫硫灰；Fe₂O₃的質(zhì)量分?jǐn)?shù)也高達(dá)9.41%；SiO₂、Al₂O₃和MgO的質(zhì)量分?jǐn)?shù)相對(duì)較??；燒失量為15.2%，說(shuō)明燒結(jié)煙氣脫硫灰中含有大量未燃的碳。

1.3 脫硫灰的污染現(xiàn)狀

2005年底，我國(guó)約有53GW的火電機(jī)組安裝了煙氣脫硫設(shè)施，產(chǎn)生的脫硫副產(chǎn)物達(dá)650萬(wàn)噸／年。根據(jù)國(guó)家發(fā)改委的規(guī)劃，到2010年國(guó)內(nèi)將有200GW的火電機(jī)組安裝煙氣脫硫裝置，產(chǎn)生的脫硫副產(chǎn)物將達(dá)4000萬(wàn)噸／年；到2020年這些數(shù)據(jù)將分別達(dá)到530GW和9000萬(wàn)噸／年^[4]。據(jù)預(yù)測(cè)，到2010年我國(guó)鋼產(chǎn)量將達(dá)到5.0億噸以上，鐵產(chǎn)量達(dá)4.8億噸。按照我國(guó)目前的爐料情況進(jìn)行測(cè)算，預(yù)計(jì)燒結(jié)礦將需要6.12億噸。如果以2004年噸燒結(jié)礦排放的SO₂標(biāo)準(zhǔn)進(jìn)行測(cè)算(1.16kg SO₂／t燒結(jié)礦)，在不采取新的脫硫措施情況下，2010年燒結(jié)工序排放SO₂將達(dá)到709920噸。若其中50%采用干法／半干法脫硫，脫硫副產(chǎn)物的年產(chǎn)量也將達(dá)到75萬(wàn)噸以上，脫硫灰將成為既高爐渣和鋼渣之后鋼鐵行業(yè)的第三大固體廢棄物。

由于脫硫灰性質(zhì)不穩(wěn)定，如果任意堆放，不僅占用大量土地，造成地下水污染，由于其密度較小，質(zhì)量較輕，一經(jīng)風(fēng)吹，便會(huì)到處飛揚(yáng)，污染空氣；同時(shí)由于其中含有大量的亞硫酸鈣，如果利用不當(dāng)，會(huì)造成二次污染。

2 脫硫灰綜合利用途徑

隨著干法、半干法脫硫技術(shù)的發(fā)展，脫硫灰產(chǎn)生量和所占比例會(huì)越來(lái)越高。目前國(guó)內(nèi)外主要研究電廠脫硫灰綜合利用情況，電廠脫硫灰在不同的領(lǐng)域大部分已得到利用，而且應(yīng)用領(lǐng)域越來(lái)越廣。而對(duì)于燒結(jié)煙氣脫硫灰的綜合利用研究較少，加之燒結(jié)煙氣的性質(zhì)不穩(wěn)定，產(chǎn)生的脫硫灰成分也比較復(fù)雜，因此能夠形成工業(yè)應(yīng)用的幾乎沒(méi)有。當(dāng)前國(guó)內(nèi)外對(duì)脫硫灰的研究有以下幾個(gè)方面。

2.1 脫硫灰在建材行業(yè)中的應(yīng)用

2.1.1 脫硫灰在水泥行業(yè)中的應(yīng)用

脫硫灰在水泥行業(yè)中的應(yīng)用主要包括兩個(gè)方面，一個(gè)是直接煅燒用來(lái)替代水泥熟料，另外一個(gè)方面是用作水泥緩凝劑或添加劑。

關(guān)于脫硫灰能否代替石灰石燒制水泥熟料，大家沒(méi)有達(dá)成統(tǒng)一的認(rèn)識(shí)。陳袁魁等人^[5]在對(duì)噴鈣脫硫灰用于燒制水泥進(jìn)行試驗(yàn)研究中發(fā)現(xiàn)，脫硫灰的摻入盡管從易燒性試驗(yàn)來(lái)看似乎對(duì)熟料礦物的形成有促進(jìn)作用，但若摻量過(guò)大，實(shí)際上對(duì)熟料礦物形成和力學(xué)強(qiáng)度的發(fā)展均有明顯的負(fù)面影響。劉輝敏^[6]和萬(wàn)建東等人^[7]認(rèn)為采用脫硫灰渣，替代部分石膏和石灰石進(jìn)行燒制水泥是可行的。既節(jié)能利廢，同時(shí)又可降低生產(chǎn)成本。但他們都沒(méi)有考慮脫硫灰燒制水泥過(guò)程中二氧化硫的再次釋放所造成的二次污染。田剛在對(duì)含亞硫酸鈣的脫硫灰用于燒制水泥進(jìn)行試驗(yàn)研究中發(fā)現(xiàn)，在水泥燒制過(guò)程中，亞硫酸鈣的分解率超過(guò)40%^[8]。

關(guān)于脫硫灰用作水泥熟料的緩凝劑的研究中，人們的看法比較一致，即當(dāng)脫硫灰代替石膏單獨(dú)摻入水泥熟料中會(huì)縮短水泥的凝結(jié)時(shí)間；當(dāng)脫硫灰和石膏一起摻入水泥熟料中則對(duì)水泥凝結(jié)時(shí)間影響較小^[9]。A.Lagosz等人^[10]將CaSO₃·0.5H₂O替代CaSO₄·0.5H₂O用作水泥緩凝劑，證明CaSO₃·0.5H₂O不具有調(diào)節(jié)水泥凝結(jié)時(shí)間的作用，還發(fā)現(xiàn)Ca(OH)₂和CaSO₃·0.5H₂O聯(lián)合對(duì)水泥熟料的緩凝效果還是不如單獨(dú)加石膏的緩凝效果。而姚建可等人^{[11，12]}將半水合亞硫酸鈣替代二水石膏用作水泥緩凝劑，發(fā)現(xiàn)CaSO₃·0.5H₂O不具有調(diào)節(jié)水泥凝結(jié)時(shí)間的作用。CaSO₃和鋁酸鹽礦物反應(yīng)，主要生成片狀的C₃A·CaSO₃·11H₂O，其形成時(shí)間也較晚，故不能延緩水泥凝結(jié)，導(dǎo)致早期強(qiáng)度下降、后期強(qiáng)度增幅小甚至倒縮。田剛將含亞硫酸鈣的脫硫灰以及石膏摻人到水泥熟料中，發(fā)現(xiàn)脫硫灰的摻入對(duì)水泥的抗折強(qiáng)度和抗壓強(qiáng)度有顯著提高，對(duì)水泥的標(biāo)準(zhǔn)稠度用水量、凝結(jié)時(shí)間和安定性能則基本沒(méi)有影響^[8]。

2.1.2 脫硫灰在制磚中的應(yīng)用

脫硫灰在制磚中的應(yīng)用主要是制備隔聲、隔熱磚、雙免磚以及燒結(jié)磚等。張彭成等^[13]利用半水石膏粉煤灰的膠結(jié)材性，獲得了符合工業(yè)化生產(chǎn)的性能穩(wěn)定的配方和工藝參數(shù)(半水石膏粉煤灰膠結(jié)材中的粉煤灰的最佳摻量為25—30%，70℃干熱養(yǎng)護(hù)是半水石膏粉煤灰膠結(jié)材硬化體的最佳工業(yè)養(yǎng)護(hù)方式等)，制作出來(lái)的高精度、多功能石膏粉煤灰砌塊具有良好的隔聲、隔熱性能。趙華等人^[14]以金陵熱電廠脫硫灰為主要原料，得到了無(wú)需燒結(jié)或蒸養(yǎng)，經(jīng)壓力成型和養(yǎng)護(hù)后制成的磚，其最佳配比：水泥為8%、集料25%、石灰10%、石膏5%、粉煤灰52%，得到的免燒免蒸發(fā)磚其抗壓強(qiáng)度能達(dá)到將近30MPa，其它性能都達(dá)到JC239—2001《粉煤灰磚》的要求。高廷源利用循環(huán)流化床鍋爐脫硫灰制備燒結(jié)磚，得到的脫硫灰燒結(jié)磚外觀質(zhì)量好，棱角整齊，磚面平整，質(zhì)量性能可靠，在用粘土作為基料時(shí)，泥條塑性好，切割容易，切面光滑平整，同時(shí)能夠節(jié)省粘土資源、節(jié)省燃料、干燥性好、產(chǎn)品性能好。

2.2 脫硫灰用于農(nóng)業(yè)生產(chǎn)

脫硫灰在農(nóng)業(yè)方面的應(yīng)用主要是借助其含有大量的堿性氧化物，通過(guò)酸堿中和作用，進(jìn)行土壤改性，促進(jìn)作物生長(zhǎng)。石懿^[15]等人研究了脫硫灰具有改善土壤理化性質(zhì)、促進(jìn)作物生長(zhǎng)發(fā)育和提高作物產(chǎn)量的效果，堿(化)土壤的改良效果在一定的范圍內(nèi)與脫硫副產(chǎn)物用量呈正相關(guān)，超過(guò)這一范圍，不僅會(huì)影響改良效果，而且會(huì)有大量的鹽分積累，增加改良單獨(dú)；同時(shí)在用于大田改良存在一個(gè)優(yōu)化利用問(wèn)題，通過(guò)實(shí)驗(yàn)研究，表明脫硫灰改良?jí)A(化)土壤的最佳用量是理論計(jì)算量的1.3～1.5倍。L.Chen^[16]等人研究了脫硫副產(chǎn)物施加到酸性土壤中后對(duì)紫花苜蓿生長(zhǎng)的影響。研究發(fā)現(xiàn)，脫硫副產(chǎn)物最大施加量可達(dá)75.2噸／公頃，施加了脫硫副產(chǎn)物的土壤上紫花苜蓿的產(chǎn)量比沒(méi)施加的高7～8倍，比施加普通農(nóng)用石灰的產(chǎn)量30%，而且施加了脫硫副產(chǎn)物的土壤上生長(zhǎng)的紫花苜蓿中鉬的含量明顯比沒(méi)施加的高。

而柯亮等人^[17]還對(duì)脫硫灰與鉀長(zhǎng)石混合燒制鉀復(fù)合肥進(jìn)行了研究，研究發(fā)現(xiàn)脫硫灰能促進(jìn)鉀長(zhǎng)石的分解，同時(shí)脫硫灰還能提供植物生長(zhǎng)必需的鈣、硅、鎂、鐵、錳等元素。但他沒(méi)有考慮燒制過(guò)程中亞硫酸鈣可能會(huì)發(fā)生分解。

2.3 脫硫灰的其它利用途徑

除了在上述兩大領(lǐng)域的利用外，部分學(xué)者還研究了脫硫灰在修建道路、用作濕法煙氣脫硫劑、回填礦井等方面的一些應(yīng)用。

諶軍等人^[18]利用長(zhǎng)江中下游地區(qū)普遍存在的淤泥質(zhì)粘土，亞粘土與一定比例的脫硫灰混合，確定了最佳灰土配比，應(yīng)用于鎮(zhèn)江至溧陽(yáng)高速公路工程。

Yuanjing Zheng等人^[19]對(duì)噴霧干燥脫硫灰用作濕法煙氣脫硫劑進(jìn)行了研究，利用噴霧干燥脫硫灰中所含未反應(yīng)的Ca(OH)₂和CaCO₃，將其循環(huán)利用，發(fā)揮其脫硫能力。

在回填礦井方面，M.T.Rudisell等人^[20]。進(jìn)行了研究，發(fā)現(xiàn)將脫硫灰能有效降低酸性礦井廢水的排出，減少礦井廢水對(duì)土地的污染，改善廢棄礦山的水文地質(zhì)條件。

3 脫硫灰用于制備新型膠凝材料

目前國(guó)內(nèi)外對(duì)脫硫灰的研究，存在以下幾個(gè)問(wèn)題：(1)亞硫酸鈣問(wèn)題，脫硫灰中存在大量的亞硫酸鈣，當(dāng)它直接用來(lái)煅燒水泥熟料時(shí)，會(huì)存在二氧化硫的再釋放問(wèn)題，形成二次污染。若直接用來(lái)?yè)饺胨杏脕?lái)制備礦渣復(fù)合粉會(huì)導(dǎo)致其強(qiáng)度性能惡化。(2)游離氧化鈣，脫硫灰中f—CaO會(huì)造成水泥及混凝土的體積不穩(wěn)定，由于脫硫灰中擁有一定數(shù)量的C₂S且不均勻，水化時(shí)只能析出較少的Ca(OH)₂，當(dāng)f—CaO存在時(shí)，將促使Ca(OH)₂很快增加，并產(chǎn)生應(yīng)力集中，從而破壞結(jié)構(gòu)強(qiáng)度。(3)低的利用價(jià)值，在道路建設(shè)應(yīng)用上基本停留在路基回填等低附加值的應(yīng)用上，沒(méi)有充分挖掘出脫硫灰中富含的活性物質(zhì)以及硫酸鹽的活性激發(fā)作用。

半干法脫硫灰中的CaSO₃·2H₂O溶解度低，用于水泥中做為調(diào)凝劑往往出現(xiàn)水泥驟凝的現(xiàn)象，但脫硫灰在潮濕情況下具有易氧化的特性，若對(duì)其進(jìn)行改性處理后可加以應(yīng)用。

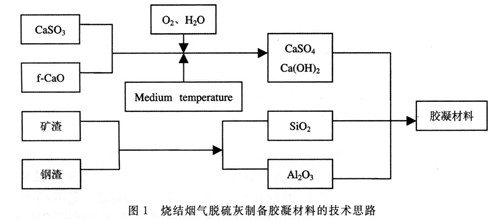

由于燒結(jié)脫硫灰中含SiO₂、Al₂O₃和Fe₂O₃量較低，而鈣硫化合物較多，屬于高鈣高硫型混合物，若將其直接作為水泥熟料進(jìn)行煅燒操作并不合適。礦渣硅酸鹽水泥熟料的元素組成主要是Ca、Si、Al、Fe、S、O，而這些恰恰也是脫硫灰的元素組成，礦渣具有潛在的水硬膠凝性能，但需經(jīng)過(guò)一定的激發(fā)作用才能顯現(xiàn)出來(lái)，若將脫硫灰經(jīng)過(guò)改性后(進(jìn)行加水預(yù)處理和高溫氧化處理)，通過(guò)合理的配比與礦渣、粉煤灰、鋼渣混合可用于制備膠凝材料，脫硫灰和它們之間存在融合點(diǎn)，能夠使之取得較好的反應(yīng)性能，其技術(shù)思路見(jiàn)圖1。

該技術(shù)的特點(diǎn)：(1)思路簡(jiǎn)單，能耗低，能有效消除游離氧化鈣和亞硫酸鈣的影響，并結(jié)合鋼廠實(shí)際，同時(shí)解決脫硫灰的堆積污染問(wèn)題和水渣的高價(jià)值利用；(2)不僅能解決半干法燒結(jié)煙氣脫硫技術(shù)脫硫灰處理難的問(wèn)題，同時(shí)還能解決目前脫硫灰在資源化過(guò)程中出現(xiàn)的二次污染的問(wèn)題；將為我國(guó)節(jié)約大量的石灰石和石膏資源，從而減少人們對(duì)資源和能源的消耗，符合可持續(xù)發(fā)展戰(zhàn)略，使之變廢為寶，并產(chǎn)生一定的經(jīng)濟(jì)效應(yīng)。

4 結(jié)語(yǔ)

脫硫灰在綜合利用過(guò)程中存在的問(wèn)題是由脫硫灰自身的復(fù)雜性質(zhì)所決定的，而且不同種類(lèi)的脫硫灰其性質(zhì)也存在一定的差異。因此在對(duì)脫硫灰資源化利用之前，首先要對(duì)脫硫灰的具體性質(zhì)進(jìn)行充分、詳細(xì)的研究?？傊?，目前我國(guó)對(duì)鋼廠脫硫產(chǎn)物的綜合利用技術(shù)還不夠成熟，絕大部分以堆放為主，并且形成了二次污染。此外，國(guó)家應(yīng)當(dāng)出臺(tái)大量環(huán)保政策，鼓勵(lì)有關(guān)部門(mén)和研究院所加大力度開(kāi)展這方面的試驗(yàn)研究，為解決脫硫產(chǎn)物綜合利用的問(wèn)題提供理論依據(jù)。另外，相應(yīng)脫硫技術(shù)產(chǎn)生的脫硫灰若能夠得到綜合利用，則會(huì)不斷促進(jìn)該脫硫技術(shù)的推廣，并占有大量的脫硫市場(chǎng)。

參 考 文 獻(xiàn)：

[1]   魏增敏.中國(guó)金屬冶金報(bào)[C].冶金工業(yè)出版社，2010，1.26.

[2]   宋偉明.鋼鐵聯(lián)合企業(yè)控制二氧化硫污染的討論[J].鋼鐵，1999，34(7)：66—69.

[3]   卞京鳳、郭斌.半干法循環(huán)流化床脫硫副產(chǎn)物的綜合利用[J].河北工業(yè)科技，2009.01.

[4]   S.J.Wang，C.H.Chen，X.C.Xu，et al.Amelioration of alkali soil using flue gas desulfurization byproducts：Productivity and environmental quality[J].Environmental Pollution，2008，151：200～204.

[5]   陳袁魁，包正宇，龍世宗等.高鈣脫硫灰渣用作水泥原料的研究[J].水泥工程，2006，(4)：10～12，19.

[6]   劉輝敏.利用脫硫灰燒制貝利特—硫鋁酸鹽水泥[J].再生資源與循環(huán)經(jīng)濟(jì)，2008，1(1)：42~44.

[7]   萬(wàn)建東，方愛(ài)民.脫硫灰渣及其在水泥生產(chǎn)中的應(yīng)初探[J].江蘇建材，1995，(2)：16~20.

[8]   田剛.半干半濕法脫硫灰在水泥行業(yè)中應(yīng)用的試驗(yàn)研究[D].北京：北京化工大學(xué)，2004.

[9]   蘇達(dá)根，魯建軍.石油焦脫硫灰渣用作水泥調(diào)凝劑的研究[J].水泥技術(shù)，2008，(2)：31～34.

[10]   A.Lagosz，J.Malolepszy.Tricalcium aluminate hydration in the presence of calcium sulfite hemihydrates[J].Cement and Concrete Research，2003，33：333～339.

[11]   姚建可.亞硫酸鈣在水泥水化過(guò)程中的作用機(jī)制研究[D].杭州：浙江大學(xué)，2002.

[12]   姚建可，楊利群，蔣年平等.亞硫酸鈣對(duì)水泥水化性能的影響[J].水泥，(11)：1～3，2001.

[13]   張彭成等.脫硫石膏粉煤灰膠結(jié)材及新型砌塊研究[D].重慶大學(xué)，2002.10.

[14]   趙華等.利用金陵熱電廠脫硫灰制備雙免磚的研制[J].粉煤灰綜合利用，2005.10.19.

[15]   石懿等.脫硫副產(chǎn)物作為堿化土壤改良劑的田間試驗(yàn)研究[D].中國(guó)農(nóng)業(yè)大學(xué)，2005.06.

[16]   L.Chen，W.A.Dick，S.Nelson.Flue gas desulfurization by-products additions to acid soil alfalfa productivity and environmental quality.[J].Environmental Pollution，2001，114：161～168.

[17]   柯亮，石林，耿曼.脫硫灰渣與鉀長(zhǎng)石混合焙燒制鉀復(fù)合肥的研究[J].化工礦物與加工，2007，(7)：17～20.

[18]   諶軍等.脫硫灰改良路基軟土特性研究及工程應(yīng)用[D].南京：河海大學(xué)，2007.06.05.

[19]   Yuanjing Zheng，et al.Use of spray dry absorption product in wet flue gas desulphurisation plants：pilot-scale xperiments[J].Fuel，2002，81：1899~1905.

[20]   M.T.Rudisell，B.J.Stuart，G.Novak，et al.Use of flue gas desulfurization by-product for mine sealing and abatement of acid mine drainage[J].Fuel，2001，80：837～843.
