王楊

（敬業營口中板有限責任公司）

摘要：板坯連鑄機附屬的切割設備，直接與連鑄坯成材率以及鋼鐵料消耗掛鉤，以營口中板4#連鑄機2023-2024年某時段鑄坯生產數據為基礎，在保證連續切割功能正常投運的前提下，通過對設備原有功能優化、改善檢維修方案等手段，提升了鑄坯切割效果，降低了設備故障發生機率，在當前鋼鐵行業背景下，為降本及提質工作開拓了設備維護管理新思路。

關鍵詞：連鑄坯；切割設備；功能優化；改善檢維修方案；降本及提質

0  前言

現代板坯連鑄機設備技術日趨成熟，隨著冶金行業的日趨發展，如何在現有設備裝機條件下實現經濟運行，是冶金設備攻關改善的方向之一。切割系統作為煉鋼板坯連鑄機生產工序的重要組成部分，按工作原理分為火焰切割和剪切機兩種類型，因為設備原因引發的鑄坯切斜、長短尺，結疤等問題時有發生，工藝為保證定尺精準，被迫加尺切割，降低工作效率、增加了煉鋼成本。

本文通過對火焰切割設備實際應用中出現的各類問題分析、討論了通過設備精度調整，開展改良改善等工作，以達到減少切割加尺量，最終實現降低生產成本的目的。

1  火焰切割設備工作原理和主要參數

1.1  火焰切割是板坯連鑄機的后道工序之一，負責把矯直后的連鑄熱坯按生產工藝需求切割成所需的固定長度，切割過程在高溫連續生產狀態下連續不間斷進行。

以某煉鋼廠4#板坯連鑄機火焰切割為例，如圖1所示，火焰切割機主要構成分為以下幾個部分：切割車大車結構框架、大車行走傳東系統、割槍小車、壓下機構、?；b配、介質管路及閥門、拖鏈、切割車防熱裝置、走行控制系統、能源介質控制系統等。生產過程中，車體通過切割機自帶的壓下機構與熱態下的鑄坯相連后實現同步運行，同時位于大車架兩側的切割小車攜帶切割槍，在車體上通過電機減速驅動，在鑄機拉坯過程中實現對熱坯的切割作業。

該鋼廠4#連鑄機火焰切割機的主要參數如下：

切割鑄坯尺寸：厚250/300mm、寬1600-2100mm、長2400-4800mm

鑄坯溫度：≥600℃

切割機裝機數量：4臺   割嘴數：2個/臺

切割介質：丙烷（熱值92 MJ/Nm3，壓力>0.35 MPa）

切割渣?；簢娝?，壓力

切割車行程：11100mm

軌道中心距：5400mm

大車運行速度：2.5-20.0m/min

割槍運行速度：快速3000mm/min  正常切割100-500mm/min（可調）

割槍小車最大行程：2500mm

2.火焰切割主要異常類型及原因分析

板坯連鑄機切割系統設備結構相對簡單，但能導致設備影響生產穩定運行的點位相對較多，設備主要運行精度涉及到三個方面：鑄坯切斜≤15mm，切割弧形≤10mm，切割長度偏差≤15mm。以上數據理論上愈趨近于零，證明設備精度越高，帶來的生產成本越低。反之一旦設備出現問題，造成設備精度指標偏差增加，對生產成本和產品質量會帶來極大影響。

通過對板坯連鑄機（斷面250-350mm）連續3個月切割造成加尺的數據進行統計分析（如下圖所示）：

通過上表可以看出，當切割設備精度無法保障時，對生產經營造成的浪費是巨大的。為改善因設備原因造成的生產工藝影響。通過以問題為導向進行摸索分析，總結歸納出以下3種現象，10種主要成因會對切割系統穩定運行帶來較多干擾，并提供對應的改善措施：

2.1鑄坯切斜造成加尺：

切割作業是2臺切割槍通過切割小車橫移帶動，自相對方向進行切坯作業，完成一次切割后，兩根割槍在升降機構帶動下抬起，回到等待點做下一次切割準備工作。同時在運行過程中根據火焰燃燒情況，割槍高度可做到實時升降調節。

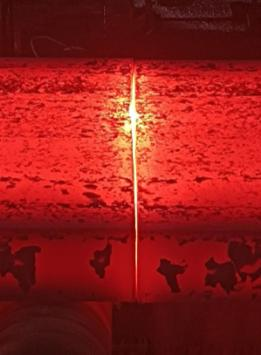

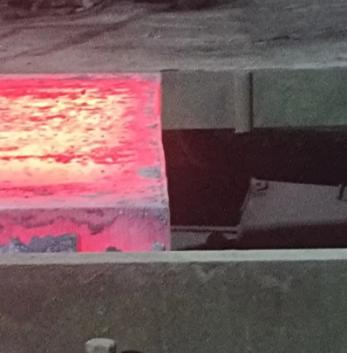

當割槍運行過程中出現槍體異常晃動、槍體不在一個中心線或水平線、槍體與熱坯走行不同步或槍體垂直度出現偏差等問題時，會出現切割面錯齒、切割面弧形、切割面傾斜等現象，均屬于鑄坯切斜問題（如圖所示），為彌補鑄坯尺寸缺陷需要進行補尺作業，造成鋼鐵料異常損失。

為改善此類問題產生的加尺影響，應利用點檢和日常檢定修做好如下工作：

（1） 解決機構卡滯問題：

當切割進行中，切割系統各機構出現異?？D現象時，問題會直接反饋在被切割的鑄坯表面，造成切割質量影響。

應定期對切割系統車輪組件、軌道、齒條、導輪進行檢查清理，對驅動車體走行的減速機齒輪齒條嚙合精度確認，排除異物影響、部件轉動不靈活以及嚙合面磨損超差產生的運行問題，消除切割期間走行系統卡滯帶來的切割波動。

其中，介質供給拖鏈的狀態引發卡滯問題的情況較為特殊，主要原因為拖鏈機構屬于從動裝置，布置在切割車單側，在經過長期運行后，從動機構會出現形變等影響平穩運行的問題。

當在其他點位問題排查結束后仍有卡滯時，該點位需要做重點確認，一方面要對拖鏈固定點的合理位置進行重新核準，可以通過放松拖鏈后，觀察切割車行走最佳的狀態部位來確定合理的拖鏈固定點。另一方面也要考慮減少拖鏈負載，可以通過優化拖鏈管道內的路由（達到走行平穩、各管路之間無干涉的目的）、在滿足介質流量壓力供給的條件下適當減小管路配型、以及取消無用管路等手段來實現。

（2） 解決跑偏問題：

當切割機大車走行或割槍小車走行過程中出現車體跑偏情況時，問題會直接反饋在被切割的鑄坯表面，產生切斜情況。

首先應定期測量調整導軌平行度，消除車體走行跑偏帶來的切割波動。另一種情況是切割設備無異常，但熱坯在走行輥道上出現異常跑偏情況，也能導致鑄坯切斜問題發生。此類問題主要成因在切割輥道(含移動滾到)輥面不平或局部區域輥道輥子轉動不靈活，造成輸送熱坯期間，鑄坯兩側受到的驅動力不一致所致。通過定期注油，檢查更換輥子、軸承，利用停機對輥道進行抄平調整，可以得到有效改善。

（3） 解決車體變形問題：

因切割車的車體在高溫狀態下連續作業，或在使用過程中發生冷卻水流量壓力不足、異常斷水、沖擊碰撞等原因，會造成車體出現熱應力變形或塑性變形。當車體發生形變后，會在走行期間帶動切割機產生不規則位移，產生鑄坯切割異常問題。

需要定期對車體進行檢查、矯正工作（以某廠4#機為例：應定期復核車體精度，保障車輪對角線偏差≤1mm，兩側間距≤1mm。保證車輪走行方向中心線和鑄流中心線平行度≤1mm指標），當發現車體輕微變形跡象，可以通過補償形變量（加減墊片組等方式）或在車體變形點位增加少量配重進行矯正，作為一種臨時手段，改善車體變形帶來的切割異常。

同時，可以制定檢查標準，通過定期測量（一般2-3年需進行一次系統檢測）及時發現變形趨勢，當變形量無法通過在線調整進行糾正時，可利用大中修將車體下線，進行系統性矯正，解決因車體變形造成的切斜問題。

這里額外需要說明的是，因不同企業提供的冷卻水水質存在差異，在設備運行過程中，車體冷卻板會隨著運行時間增加，產生結垢情況，應定期觀測冷卻水的工作狀態（檢測手段可以通過計量設備或人工檢測回水溫度、流量，判定冷卻效果），當發現波動時，通過停機檢查確認車體結垢是否超標。對已出現了影響換熱效果的情況，可采取對車本體及管路開箱進行酸洗除銹，閉路冷卻改為開路冷卻等手段，解決因冷卻效果不佳帶來的車體熱變形問題。

（4） 解決割槍不共線問題：

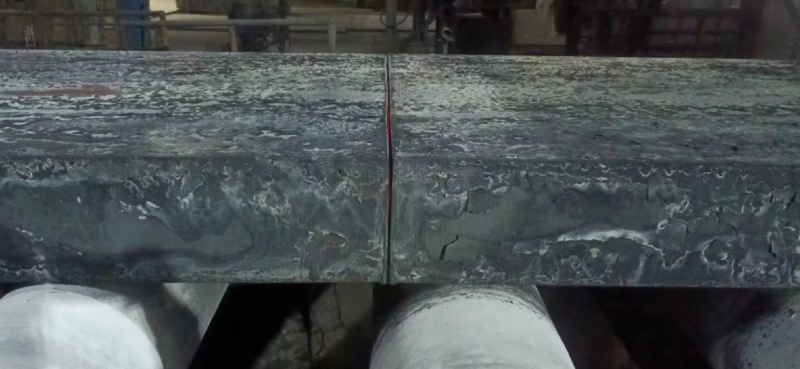

鑄坯切割期間，割槍通過夾持器與車體連接，通過齒條、減速電機驅動行走，在運行過程中因防松緊固不到位、走行導輪磨損超標、切割瘤引發的外力刮碰等原因，造成割槍在垂直或走行方向出現偏移或晃動，導致切出的鋼坯錯口或出現不規則切割面（如圖所示），此類情況較為普遍。

在處理此類問題的時候，除了利用定修做好必要的防松緊固、磨損超差部件更換及潤滑等工作外，在日常維護中也要做好崗位操作和設備維護之間的有機結合。因槍嘴及槍體屬于常耗備件，每一次的更換工作過程生產設備都要對切割槍的位置進行試車確認，通過往返空試車，及時調整偏差，保障兩槍槍線一致。

同時切割系統投入運行后，崗位人員也要定期做好動態點檢工作，及時發現、解決異常問題。

（5） 校正中心線偏差

當切割車傳動部件及輸送輥道設備未見異常，但切割后的鋼坯仍存在規律性切斜的現象時，需要對車體中心線與鑄流中心線偏差情況采用水準儀進行確認，排查中心線偏差問題。

以某廠四號板坯連鑄機為例，各部偏差標準要求：火焰切割機走行方向的中心線和鑄流中心線平行度≤1mm、軌道平行度≤1mm、兩軌道跨距平行度≤1.5mm、標高偏差≤0.5mm。

因火切機軌道中心線是根據鑄機建設時預留的鑄流中心線相吻合，當以上偏差大于標準值時，會出現因中心線偏差造成的設備之間相對位移出現變化，產生切斜等切割問題。

可以利用檢定修對切割車軌道系統進行調整確認，當軌道或車輪組磨損超標，需要通過更換部件，恢復中心線偏差問題。

（6） 槍體與熱坯走行不同步

切割過程中，車體是通過切割機自帶的壓下機構與熱態下的鑄坯相連后實現同步運行，當壓下機構發生壓緊力不足的情況時，會出現打滑情況，造成切割面弧形。

此類情況的發生多數由于壓下氣缸內泄、壓下壓頭受熱變形嚴重、壓下驅動的氣動件出現卡滯等因素造成，通過采取定期的檢查、維護，可以有效解決此類問題的發生。

  2.2檢測系統異常造成加尺：

板坯連鑄切割定尺的精度和穩定性在連鑄生產是非常重要的一個環節，它直接影響連鑄坯的成材率和生產效益，按生產斷面250*2000鋼坯、執行三倍尺切割進行效益計算，當切割定尺精度每提高5mm時，每塊坯子可減少割損=0.25*2*0.005*3*7.8=0.0585噸，每天單條產線可提高產量約0.0585*140=8.19噸，所以提高定尺的穩定性具有重要意義。為改善此類問題產生的加尺影響，應利用點檢和日常檢定修做好如下工作：

（1） 優化測量方式提高定尺精準性

目前板坯實現定尺切割主要有兩種測量方式：接觸式和非接觸式。接觸式一般采用測量輥摩擦熱坯進行計量的方式，由于需要與高溫的鑄坯直接接觸，它的故障率相對較高，長期工作后由于測量輥的變形和磨損，其連續性保證切割定尺精度能力相對較差。非接觸式主要采用紅外攝像機、激光器遠程監控鑄坯運行狀態，通過圖像處理算法，準確找到坯頭位置，這種方式可以較好的保證板坯定尺切割的精度和穩定性，已在國內鋼鐵企業中得到了廣泛的應用。目前大多數的定尺系統采用的紅外攝像機還是模擬式的，傳輸?shù)氖悄M量視頻信號，它的分辨率較低，抗電磁等干擾能力較弱（例如冬季生產時輥道區域產生水蒸汽會造成信號干擾等）。此類問題可通過定尺檢測系統由數字量系統替代模擬量系統來實施改造，以提高檢測精度，該手段已在部分鋼廠得到應用并取得顯著效果。

（2）改良切割車走行精度提升定尺精準性

多數板坯連鑄機切割車使用普通變頻電機調速運行，通過齒輪式接觸來檢測大車走形位置，通過接近開關進行停止控制，此形式定位精度誤差較大。同時國內火焰切割車制造廠家設備加工制造后的設備自身裝配精度就存在±20mm的偏差，考慮安裝偏差等綜合影響，實際火焰切割走行系統上線后的綜合精度誤差至少在±20-30mm以上，這也制約了定尺精度和穩定性的進一步提高。

因切割車進行定位切割主要依靠編碼器來實現，由于編碼器走行輪與切割車齒條屬于機械咬合走位，實際應用中經常出現因咬合不好導致編碼器傳輸數據失真，造成切割尺寸出現較大偏差的情況。

通過采取雙編碼器糾偏方式提高走行精度準確率，增加了對車體原點的定期檢測校驗、并通過對大車編碼器機構齒輪齒條上的油泥雜物徹底清理，加油潤滑，調整齒輪跟齒條的嚙合精度，調整彈簧壓緊力等手段，實現了此類問題的最終改善。

2.3切割瘤造成加尺

連鑄坯的在線切割一般采用火焰切割的方式，通過燃氣、助燃氧氣來融化金屬，切割氧吹走融化金屬的方式完成切割作業，但是在鑄坯切割的過程中，鑄坯切割斷面上下邊緣會形成切割瘤，除了帶來的割損損失外，當切割瘤未得到有效去除的前提下進行鑄坯軋制作業時，切割瘤會被壓入鑄坯內部，造成鑄坯表面破損、內部異物夾雜、產生結疤等質量缺陷。

為了規避切割瘤清理不凈造成質量影響，通常會在連鑄切割后增加去毛刺專用的設備設施，來改善鑄坯表面質量，為后道的軋制工序創造好條件。

但毛刺機一般處理的是鑄坯下表面切割瘤，對熱坯上表面產生的切割瘤沒有去除的手段，同時去毛刺機根據維護情況不同，在去凈率方面也有一定波動。當熱坯通過去毛刺后，仍有去不凈問題時，往往會采取讓尺切割或離線進行人工清理等手段控制發生量，從而造成了成本的增加。所以，提如何高切割的效果，是從切割瘤產生的源頭來改善是從根本上有效控制切割瘤生成的原因，為改善此類問題產生的加尺影響，應做好如下工作：

（1） 優化切割工藝參數

混氣切割方式可通過優化切割燃氣壓力、流量等工藝參數信息進行改善，其中氧氣壓力至關重要，如壓力過低，鐵的氧化反應不充分，會造成熔渣的流動性變差進而引發切割瘤發生。氧氣壓力過高后會造成切割斷面尺寸加劇，發生“過燒”現象，同時會將大量熔渣吹入切割斷面下方生成切割瘤。需要通過板坯規格、材質等因素對參數進行微調確認。

預熱火焰的強度合理性也會影響切割效果，主要原因是預熱溫度不足或過熱，也會在實際切割過程中帶來因燃燒不充分或過燒產生的切割瘤，通過實際經驗摸索，中性火焰普遍適用于普鋼生產。

（2） 合理選型與維護：

割嘴的選型及維護對切割瘤的控制也是主要影響因素，割嘴的選型不合理、異常磨損、堵塞等情況都會改變氧氣流的生成形狀和噴射速度，進而造成切割斷面不平，切割瘤生成等問題發生，應從割嘴選型（注：割嘴型號與切割速度不匹配會造成切割不穩定，增加切割瘤生成機率）、上線前的外觀檢查、安裝期間的精準定位、使用過程中的噴孔定期檢查清透等方面，結合點檢維護的手段進行問題改善。

同時，鑄坯材質不同時，生成切割瘤的機理和控制措施也會與上述管控方式存在一定差異，如生產含鈮鋼期間，一旦生成切割瘤，因鋼種材質的特殊性，通過常規的調整火焰切割參數、毛刺機狀態調整等手段很難對其進行徹底清除。針對此類特殊情況，除采取上述的管控措施外，也可通過對火焰切割設備常規燒嘴進行超音速割嘴替代工作，或采取氫氧切割改造替代常規切割等手段，對其進行有針對性的改善。

4.結束語

本文從理論出發，結合實踐經驗，通過對連鑄機火焰切割設備引發的生產工藝異常進行分析，制定了有針對性的改良改善措施，在實際應用中實現了降低了設備故障發生機率，同時提高了生產作業效率并顯著的降低了生產經營成本。

參考資料：張志勇《淺析火焰切割機在連鑄中的使用及改造》
