程崢明¹   郭俊祥²  王同賓¹   石江山¹

(1.首鋼京唐鋼鐵聯合有限責任公司，河北 唐山 063200；2.首鋼技術研究院，北京 石景山 100043)

摘要：在全球溫室效應加劇和氣候變?nèi)遮厫毫拥漠?dāng)下，鋼鐵行業作為碳排放的大戶，如何降低碳排放、實現碳中和是擺在廣大鋼鐵行業從業者面前必須要解決的問題。針對于此首鋼京唐開發了一種全固廢膠凝材料，其活性指數和流動度比均達到了1級標準，更為重要的是全固廢膠凝材料的生產碳排放強度僅為0.16t/t，相比于礦渣硅酸鹽水泥生產降低超70%的碳排放。全固廢膠凝材料作為水泥行業有效補充，可以大幅度降低碳排放，為推進碳減排、碳中和提供有力支撐。

關鍵詞：全固廢；膠凝材料；碳減排；水泥；碳達峰；碳中和

1  引言

據《中國建筑材料工業碳排放報告(2020年度)》統計，中國建筑材料工業2020年二氧化碳排放14.8億噸，比上年上升2.7％，建材工業萬元工業增加值二氧化碳排放比上年上升0.2％。其中，燃料燃燒過程排放二氧化碳同比上升0.7%，工業生產過程排放（工業生產過程中碳酸鹽原料分解）二氧化碳同比上升4.1%。水泥、石灰行業的二氧化碳排放量分別位居建材行業前兩位^[1]。

水泥行業貢獻了全球碳排放總量的7%，如果將全球水泥行業看作一個國家，那么它將是僅次于中國和美國的第三大碳排放國^{[2, 3]}。我國生產全球近六成水泥，水泥行業碳排放量也逾全球水泥產業碳排放總量的一半。水泥生產過程中的二氧化碳排放主要源于熟料生產過程，其中石灰石煅燒產生生石灰的過程所排放的二氧化碳，約占全生產過程碳排放總量的55-70%；高溫煅燒過程需要燃燒燃料，因此產生的二氧化碳，約占全生產過程碳排放總量的25~40%^[4-6]。

目前，中國水泥行業碳排放量占全國碳排放總量約9%，是制造業中主要的二氧化碳排放源。中國是全球水泥制造第一大國，2019年全球水泥產能為37億噸，中國約占其中60%。根據麥肯錫測算，要實現全球升溫不超過1.5°C情境，到2050年中國水泥行業碳減排需達70％以上^{[7, 8]}。另一方面，鋼鐵工業也是能源消耗和碳排放大戶，中國鋼鐵工業碳排放量占全球鋼鐵工業碳排放超過50%，占中國總碳排放量15%左右，在國內所有工業行業中位居首位^{[9, 10]}。

在全球溫室氣體濃度升高的背景下，如何減少鋼鐵和水泥行業的碳排放、增加碳吸收是當前應對氣候變化主要研究方向。鋼鐵和水泥作為資源和能源密集型行業，生產每噸鋼鐵產生1.5t的CO₂^[11]，生產一噸水泥產生約1t的CO₂^[12]，如何降低行業碳排放總量是現如今必須要解決的難題。

由于冶金渣和水泥在化學組成上相似性，若通過合適活化激發，將其代替水泥熟料使用，用于全固廢膠凝材料制備，既解決冶金渣堆存問題，又可給建材行業提供一種新型膠凝材料制品，有利于建材行業綠色化可持續發展^[13]。

首鋼京唐鋼鐵聯合有限責任公司作為臨?？扛郏哂袊H先進水平的千萬噸級大型鋼鐵企業，全力降低碳排放也是應盡的責任。

2  冶金渣利用現狀

首鋼京唐公司每年產生固廢可達數百萬噸，包括高爐水渣和轉爐鋼渣。其中，水渣具有潛在的水硬膠凝性能，在水泥熟料、石灰、石膏等激發劑作用下，可以作為優質的水泥原料，可制成礦渣硅酸鹽水泥、石膏礦渣水泥、石灰礦渣水泥、礦渣磚、礦渣混凝土等，也可作為生產環保水泥磚的一種原材料。

另外，鋼渣的礦物組成和水泥非常相似，但鋼渣中的鐵鋁酸鈣以及鎂鐵相固溶體幾乎無水硬性，硅酸二鈣（C₂S）的水化活性極低，導致其膠凝性遠低于水泥（如圖1）。

圖1 鋼渣粉XRD分析

同時也應該看到鋼渣組成成分中含有大量的SiO₂、CaO和Al₂O₃（表1），這些物質都是進行火山灰反應所必須成分。在機械激發和復合激發等作用下，加入適量脫硫灰、高爐礦渣等具有膠凝性能物質，也可制備成綠色膠凝材料。

表1 鋼渣粉化學組分分析 （%）

整體來看鋼渣的利用難于水渣，為進一步提高鋼渣利用率，需要將鋼渣磨細粉，通過機械激活方法將鋼渣的活性激發；另外也可在鋼渣磨細粉產品中加入一些化學試劑（硫鋁酸鹽、硫酸鈣等）進行化學激活，也可激發鋼渣活性，如此可實現鋼渣資源化利用，獲得大宗消納。

3  冶金渣利用路徑

目前關于固廢基膠凝材料已發布標準包括，中國工程建設標準化協會標準《固廢基膠凝材料應用技術規程T/CECS 689-2020》、河北省工程建設標準《全固廢高性能混凝土應用技術標準DB13(J)/T 8385-20》20；已批準立項標準有建材行業標準《道路用固廢基膠凝材料》、中國工程建設標準化協會標準《冶金固廢預拌砂漿》、《固廢基纖維混凝土盾構管片》、《全固廢海工高性能混凝土應用技術規程》等。

針對水渣易于處理，而鋼渣難處理的問題，首鋼京唐公司綜合鋼渣和水渣的優點，采用濕法脫硫石膏作為活性激發劑，按照一定比例混磨后生成全固廢膠凝材料，供混凝土攪拌站及裝配式建筑生產基地使用，是替代熟料的新型環保材料。

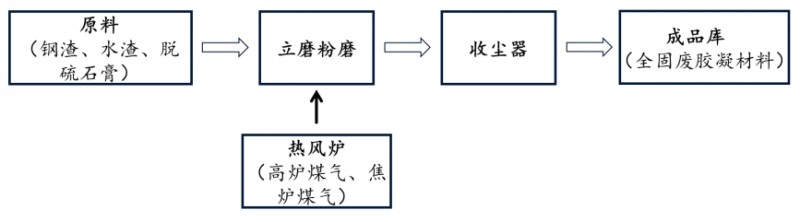

全固廢膠凝材料生產過程如圖2所示，從鋼廠來水渣和鋼渣和燃煤電廠來的脫硫石膏經過立磨粉磨后，符合要求的全固廢膠凝材料的細粉被收集存儲。

圖2  全固廢膠凝材料生產溫室氣體核算邊界示意圖

全固廢膠凝材料的化學組分如表2所示，從表2分析結果看出，水泥和鋼渣基膠凝材料的主要化學成分是CaO、SiO₂、Al₂O₃、MgO。

表2 全固廢膠凝材料化學成分分析 （%）

全固廢膠凝材料性能指標如表3所示，鋼渣基全固廢膠凝材料的流動度比、7d和28d活性指數、膠砂抗壓強度增長比、含水量、氯離子含量、三氧化硫含量和安定性煮沸法都符合JG/T 486-2015《混凝土用復合摻合料》相關要求；細度也符合GB/T1345-2005 水泥細度檢驗方法篩析法的要求。

表3 全固廢膠凝材料性能指標

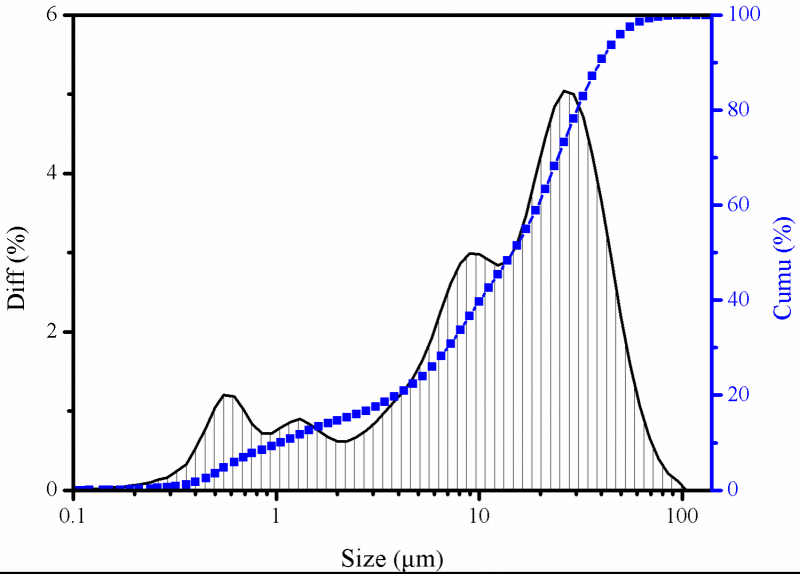

全固廢膠凝材料比表面積可達500m²/kg以上，其粒度分析如圖3所示，由圖可知，細粉顆粒組成特征值為：d₁₅=2.36 μm、d₃₀=7.79 μm、d₆₀=21.71 μm、中值粒徑d₅₀=16.24 μm。

圖3 全固廢膠凝材料細粉的粒度分布曲線

4  碳減排量

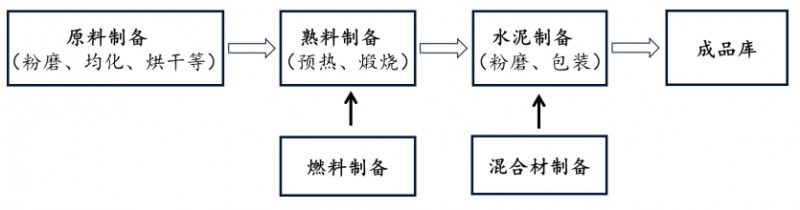

水泥生產企業在生產過程中，其溫室氣體排放主要包括燃料燃燒排放、過程排放、購入和輸出的電力及熱力產生的排放，水泥生產溫室氣體核算邊界如圖4所示。

圖4 水泥生產溫室氣體核算邊界示意圖

根據溫室氣體排放核算與報告要求（GB/T 32151.8-2015）水泥生產企業二氧化碳排放總量等于企業邊界內所有燃料燃燒排放量、過程排放量、企業購入電力和熱力產生的排放量之和，扣除輸出電力和熱力對應排放量，按式（1）計算：

E = E_燃燒 + E_過程 + E_購入電 + E_購入熱 - E_輸出電 - E_輸出熱        (1)

式中：

E——二氧化碳排放總量，單位為噸二氧化碳（tCO₂）；

E_燃燒——燃料燃燒二氧化碳排放量，單位為噸二氧化碳（tCO₂）；

E_過程——在生產過程中原料碳酸鹽分解產生的二氧化碳排放量，單位為噸二氧化碳（tCO₂）；

E_購入電——購入的電力所產生的二氧化碳排放量，單位為噸二氧化碳（tCO₂）；

E_購入熱——購入的熱力所產生的二氧化碳排放量，單位為噸二氧化碳（tCO₂）；

E_輸出電——輸出的電力所產生的二氧化碳排放量，單位為噸二氧化碳（tCO₂）；

E_輸出熱——輸出的熱力所產生的二氧化碳排放量，單位為噸二氧化碳（tCO₂）。

根據水泥生產溫室氣體核算邊界示意圖以及式（1）的計算公式，各品種水泥生命周期的碳排放量如表4所示，從表中可知，碳排放強度最低的是P·S·B礦渣硅酸鹽水泥（318.8~531.2 kgCO₂/1t水泥），碳排放強度最高的是P·I硅酸鹽水泥（1062.5 kgCO₂/1t水泥），建筑工程中常用的P·O普通硅酸鹽水泥碳排放強度為850~1009.4 kgCO₂/1t水泥。

表4 各品種水泥生命周期碳排放量^[12]

根據圖2全固廢膠凝材料生產溫室氣體核算邊界示意圖以及表5能源消耗情況可知，全固廢膠凝材料生產的碳排放主要來自電力、高爐煤氣和焦?fàn)t煤氣的消耗，沒有碳酸鹽分解過程碳排放，即碳排放主要來自E_燃燒和E_購入電。電耗主要來自鋼渣和水渣運輸、粉磨和維持相關設備運行所消耗、高爐煤氣和焦?fàn)t煤氣消耗主要是為了烘干粉磨好膠凝材料。

燃料產生的二氧化碳排放，按式（2）~（4）計算：

                  （2）

式中：

AD_i——消耗的第i種燃料的活動水平，單位為吉焦（GJ）；

EF_i——第i種燃料的二氧化碳排放因子，單位為噸二氧化碳每吉焦（tCO₂/GJ）;

i ——燃料類型代號。

消耗的第i種燃料的活動水平AD_i按式（3）計算：

                   （3）

式中：

NCV_i——第i種燃料的平均低位發熱量。對固體或液體燃料，單位為吉焦每噸（GJ/t）；對氣體燃料，單位為吉焦每萬標立方米（GJ/10⁴Nm³）；

FC_i——第i種燃料的凈消耗量，對固體或液體燃料，單位為噸；對氣體燃料，單位為萬標立方米（10⁴Nm³）。

燃料的二氧化碳排放因子EF_i按式（4）計算：

                （4）

式中：

CC_i——第i種燃料的單位熱值含碳量，單位為噸碳每吉焦（tC/GJ）；

OF_i——第i種燃料的碳氧化率，以%表示。

根據表5的高爐煤氣、焦?fàn)t煤氣的耗量和相關熱值參數結合公式（2）~（4），生產每噸膠凝材料燃料燃燒排放的0.12tCO₂計算過程如下：

購入電力產生的二氧化碳排放量按式（5）計算：

                   （5）

E_購入電——購入電力所產生的二氧化碳排放量，單位為噸二氧化碳（tCO₂）；

AD_購入電——購入的電量，單位為兆瓦時（MWh）；

EF_電——電力二氧化碳排放因子，單位為噸二氧化碳每兆瓦時（tCO₂/MWh）。

根據中華人民共和國生態環境部《2019年度減排項目中國區域電網基準線排放因子》可知，華北區域電網的碳排放因子為0.9419 kgCO₂/(KW·h)，同時根據表5的電單耗則生產每噸膠凝材料購入電力排放40.1kg CO₂計算過程如下：

全固廢膠凝材料生產過程中燃料燃燒產生的二氧化碳和購入電力產生的二氧化碳之和即為生產每噸全固廢膠凝材料需排放的二氧化碳。所以全固廢膠凝材料生產的全過程碳排放強度為160.1kgCO₂/t全固廢膠凝材料。

表5 全固廢膠凝材料的生產燃料消耗量及熱值參數

對比每噸礦渣硅酸鹽水泥531.2~850 kg的CO₂排放量，每噸全固廢膠凝材料可減少碳排放約371.1~689.9kg，在生產階段碳減排幅度約70%左右。

5  總結

1）生產全固廢膠凝材料所產生的碳減排幅度，相比生產礦渣硅酸鹽水泥，每噸的碳減排幅度可達到70%左右，為行業碳減排提供有利支撐。

2）首鋼京唐公司生產全固廢膠凝材料過程中的二氧化碳排放量低，同時所生產的全固廢膠凝材料質量指標均符合要求。

3）首鋼京唐公司生產全固廢膠凝材料在碳減排方面具有明顯優勢，在推廣應用和拓展產品應用市場方面，還需建立健全相關評價機制作為保障。

參考文獻

[1]  中國建筑材料聯合會.《中國建筑材料工業碳排放報告(2020年度)》.

[2]  陳騰飛. 中國碳排放的智能預測及減碳對策研究[D]. 華北水利水電大學, 2016.

[3]  魏軍曉, 耿元波, 沈鐳, 等. 中國水泥生產與碳排放現狀分析[J]. 環境科學與技術, 2015, 38(08):80-86.

[4]  逄思宇, 曹燁. 水泥生產碳排放的產生環節及減排措施[J]. 化工礦產地質, 2014, 36(4):250-254.

[5]  秦于茜. 水泥產品碳足跡核算研究[D]. 西安理工大學, 2020.

[6]  桑圣歡, 陳艷征, 鐘永超, 等. 水泥生產碳排放核算及減排途徑[J]. 水泥工程, 2017, 05(179):43-45.

[7]  Xu J H, Fleiter T, Fan Y, et al. CO₂ emissions reduction potential in China's cement industry compared to IEA's Cement Technology Roadmap up to 2050[J]. Applied Energy, 2014, 130:592-602.

[8]  Zheng C, Zhang H, Cai X, et al. Characteristics of CO₂ and atmospheric pollutant emissions from China's cement industry: A life-cycle perspective[J]. Journal of Cleaner Production, 2020, 282(7):124533.

[9]  Wang Y, Wen Z, Yao J, et al. Multi-objective optimization of synergic energy conservation and CO₂ emission reduction in China's iron and steel industry under uncertainty[J]. Renewable and Sustainable Energy Reviews, 2020, 134: 110128.

[10]  Sun W Q, Zhou Y, Lv J X, et al. Assessment of multi-air emissions: case of particulate matter (dust), SO₂, NO_x and CO₂ from iron and steel industry of China[J]. Journal of Cleaner Production, 2019, 232(20):350-358.

[11]  Ran R, Weng D. Current situation of CO₂ emission in iron and steel producing and its controlling methods. Science & Technology Review, 2006, 24(10): 53-56 ( in Chinese)

[12]  俞海勇, 楊輝, 張賀等. 水泥生命周期碳排放研究. 四川建材, 2017, 43(1): 1-3.

[13]  劉敬東,郭玉安. 鋼渣資源化利用途徑探 [J]. 河南冶金, 2014, 27(02): 55-58.
