曹森華
（江陰興澄特種鋼鐵有限公司）
摘 要：煉鐵在鋼鐵聯(lián)合企業(yè)的降本增效生產(chǎn)中占據(jù)重要位置，興澄特鋼煉鐵事業(yè)部轉(zhuǎn)變配礦理念，不斷優(yōu)化原燃料結(jié)構(gòu)和品種，扭轉(zhuǎn)了向市場采購的被動局面，同時在燒結(jié)、高爐操作上多方面采取措施，燒結(jié)固體燃耗降低 2.55kg/ 噸礦，高爐燃料消耗 2.42kg/ 噸鐵，實現(xiàn)全年鐵水降本 34.92 元 / 噸，實現(xiàn)了經(jīng)濟冶煉。
關(guān)鍵詞：原燃料結(jié)構(gòu)；高爐煉鐵；降耗；增效；經(jīng)濟煉鐵
鋼鐵供應(yīng)明顯大于需求導(dǎo)致行業(yè)整體形勢越來越嚴(yán)峻，眾多企業(yè)面臨著生存的激烈競爭。降低生產(chǎn)成本是鋼鐵企業(yè)謀求生存的主要手段之一，占總成本 75%以上的煉鐵原燃料成本則成為工作核心。
一、概況
江陰興澄特種鋼鐵有限公司（簡稱興澄鋼鐵）具備年產(chǎn) 620 萬噸優(yōu)質(zhì)鐵水，800 萬噸燒結(jié)礦的能力。隨著 2020 年相繼淘汰 2 座小高爐，興澄高爐的爐容、裝備水平不斷升級。目前，興澄鋼鐵在產(chǎn)高爐共有 3 座，分別為 1 座 3200m3，1座 1280m3和 1 座 1500m3，在產(chǎn)燒結(jié)機二臺，分別為 1 臺 360m2 和 1 臺 400m2 。
二、用料結(jié)構(gòu)降本增效措施
2020 年是興澄鋼鐵降本增效年，煉鐵事業(yè)部召集高爐、燒結(jié)關(guān)鍵崗位人員、原料管控人員、采購物流人員等現(xiàn)場第一負責(zé)人展開了經(jīng)濟煉鐵討論，由此帶來了從追求高價精料觀轉(zhuǎn)向追求科學(xué)效益觀的轉(zhuǎn)變。對配礦所需的各種原料，不能僅僅滿足于質(zhì)的要求與量的要求，更要滿足投資收益的要求。
1. 轉(zhuǎn)變配礦理念
從經(jīng)驗決策到科學(xué)決策的轉(zhuǎn)變，主動適應(yīng)市場、拓展可使用資源范圍。礦石性價比評估與配礦計算模型的不斷完善，能夠?qū)κ袌鲎兓M行多種情景模擬和預(yù)測，更準(zhǔn)確地預(yù)測礦石價格和成分如何影響燒結(jié)和鐵水的質(zhì)量和成本，為精確決策提供了堅實的科學(xué)依據(jù)。
年初受多種因素影響，梅山精粉供應(yīng)量下降，興澄鋼鐵梅山精粉用量控制在約 2.0%，鐵屑用量維持在 7%，隨著超特粉等低品位礦粉折扣率持續(xù)降低情況下，F(xiàn)MG 超特粉配比降低約 7%，控制在 20% 左右；為了降低配礦成本，搭配使用 3%~5% 的印度粉，6%~8% 的較高性價比的金布巴粉代替 PB 粉。隨著礦砂指數(shù)的飆升，中品位 PB 粉的性價比凸顯， 在配礦中大比例提高 PB 粉的使用量，比例提高到 20% 以上，停用性價比低巴西混合粉、毛塔粉。
2. 靈活調(diào)劑高爐用料結(jié)構(gòu)

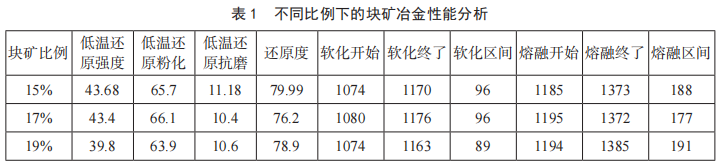

提高塊礦比例攻關(guān)。在高爐中使用塊礦與球團，入爐品位和 SiO2 偏低外，其余成分相近。通過各種用礦結(jié)構(gòu)試驗檢測，各項冶金指標(biāo)變化不大，能夠滿足高爐生產(chǎn)需要，從理論上論證了提高塊礦比例的可行性（見表 1）。配合高爐制度調(diào)整和原料篩分管控，塊礦使用比例控制19%~20%。
在充分使用燒結(jié)礦的前提下，根據(jù)塊礦與球團的市場價格變化，及時靈活調(diào)整爐料結(jié)構(gòu)。當(dāng)外購球團性價比高時，3 座高爐均使用烏克蘭球團部分代替江都 球團，停用性價比低的巴西塊，全部使用性價比更高的 PB 塊替代（見圖 1）。
3. 優(yōu)化燃料資源
高爐使用一級干熄焦炭配比調(diào)整是一種有效的成本控制策略。通過降低主焦煤、肥煤比例 5%，并提高焦炭中的硫含量，可以實現(xiàn)噸焦配煤成本下降 30 元以上。這種調(diào)整有助于降低焦炭的使用成本，同時對高爐的操作參數(shù)進行適應(yīng)性調(diào)整，以保持穩(wěn)產(chǎn)順產(chǎn)，鐵水質(zhì)量滿足煉鋼需求。
噴煤方面，對市場上煙煤和無煙煤的價格進行調(diào)研，發(fā)現(xiàn)它們之間的價格差異在 350~400 元 / 噸時，為提高噴吹煙煤比例提供了經(jīng)濟上的激勵。在保證高爐穩(wěn)定運行的前提下，逐步調(diào)整噴煤配比，提高煙煤在噴吹過程中的比例 1.5%，有效降低噴吹成本 1.5 元 / 噸鐵。
燒結(jié)固體燃耗使用部分蘭炭，蘭炭具有較高的固定碳含量和較低的硫含量，它的反應(yīng)性和氣化性能優(yōu)于焦粉和無煙煤，有助于提高燒結(jié)礦的質(zhì)量，同時降低燒結(jié)過程中的燃料消耗，通過調(diào)整操作和優(yōu)化工藝參數(shù)，燒結(jié)固體燃耗降低 1.5kg/噸礦。
4. 燒結(jié)厚料層技術(shù)攻關(guān)
進行了厚料層燒結(jié)優(yōu)化技術(shù)攻關(guān)，1# 燒結(jié)料層厚度從 710mm 提高到830mm，2# 燒結(jié)料層厚度從 850mm 提高到 900mm。通過優(yōu)化混合料粒度組成，改善料層透氣性，為燒結(jié)厚料層創(chuàng)造條件。提高混合料粒度分布的均勻性，提高料層孔隙率，降低碳量，提高成品率。
5. 精細調(diào)控高爐原燃料

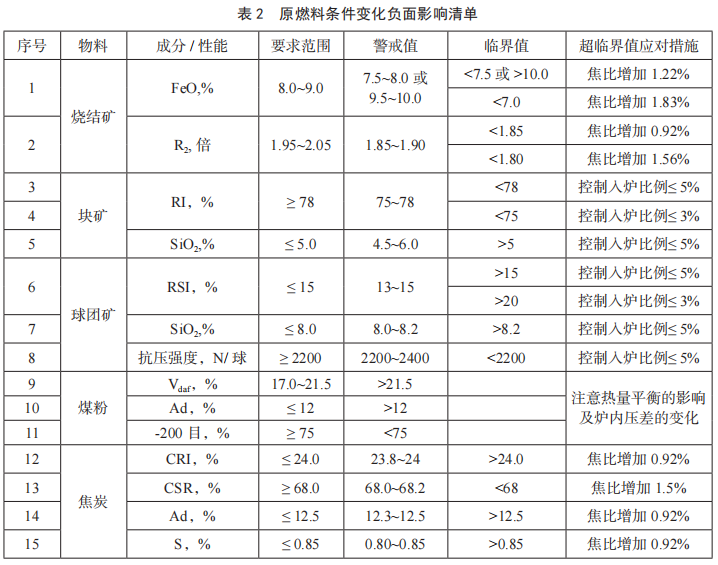

在煉鐵工序中，對燒結(jié)礦、塊礦、球團礦三大原料和焦炭、混合煤兩大燃料的質(zhì)量波動進行管控是至關(guān)重要的。形成對燃料、礦石管控標(biāo)準(zhǔn)，針對礦石、 燃料的原料質(zhì)量波動，建立原燃料條件變化負面清單（見表 2），精細調(diào)控。確保燃料和礦石的質(zhì)量穩(wěn)定性，從而提高煉鐵效率和經(jīng)濟效益。
強化篩分，減少入爐粉末，嚴(yán)把原燃料入爐質(zhì)量關(guān)。定期對槽下篩板進行檢查，確保篩分效果。崗位工每班應(yīng)進行定期檢查，高爐作業(yè)長也應(yīng)不定期進行抽查，以確保篩板的清潔和有效性。
一旦發(fā)現(xiàn)篩板問題，需要及時聯(lián)系處理，并督促做好篩板的清理工作，以防止篩孔堵塞和篩分不凈。嚴(yán)格控制槽下的 T/H 值，防止篩面料層過厚，確保篩分的干凈和有效。這有助于減少入爐粉末，提高礦石的質(zhì)量。合理調(diào)整給料機振幅及閘門開啟度，統(tǒng)一優(yōu)化給料機振料時間，提升篩分效果。燒結(jié)礦 + 球團 + 塊礦的總返礦率由 20.25% 降至 15.69%。高爐布料技術(shù)創(chuàng)新，上部裝料制度根據(jù)爐體水溫差及下部壓差變化來調(diào)整布料角度和圈數(shù)以及中心焦的布料角度和圈數(shù)，以穩(wěn)定邊緣氣流，打開中心氣流，保持合理的煤氣流分布，促使?fàn)t缸工作均勻活躍。下部送風(fēng)制度上縮小風(fēng)口進風(fēng)面積，提高鼓風(fēng)動能，增加風(fēng)口回旋區(qū)長度，吹透中心并改變初始煤氣流的分布，為爐況順行和爐缸活躍創(chuàng)造條件。高爐全風(fēng)作業(yè)率 95.14%，全氧作業(yè)率 100%，每班跑料批次合格率 98.55%。
三、運行效果
2020年高爐燃料消耗為517.31kg/噸鐵，較 2019 年 的 519.73kg/ 噸鐵有所下降（見圖 2），實現(xiàn)了經(jīng)濟用料情況下的穩(wěn)產(chǎn)、高產(chǎn)，經(jīng)濟技術(shù)指標(biāo)得到明顯提升，為鐵水成本的持續(xù)降低創(chuàng)造了條件。
通過對燒結(jié)生產(chǎn)進行 PDCA 循 環(huán)調(diào)整，燒結(jié)礦 FeO 平均含量較 2019 年下降 0.17%，還原度上升 1.55%，轉(zhuǎn)鼓強度僅下降 0.66%，燒結(jié)固體燃耗降低2.55kg/ 噸礦，為 48.38kg/ 噸礦（見圖 3）。
興澄煉鐵通過多工序聯(lián)動，實現(xiàn)原燃料穩(wěn)定，2020 年配礦成本相比 2019 年累計下降低 30.5 元 / 噸，共實現(xiàn)鐵前降本 34.92 元 / 噸（見圖 4），取得了良好的經(jīng)濟效益。
四、結(jié)語
面對鋼材需求端疲軟、原輔材料大幅漲價和價格波動，鋼材利潤急劇下滑的嚴(yán)峻市場形勢，通過大膽創(chuàng)新和扎實創(chuàng)效，在滿足高爐基本冶煉要求前提下，優(yōu)化用料結(jié)構(gòu)，使用高性價比礦種，同時在高爐、燒結(jié)操作過程中，進行工藝參數(shù)和操作指標(biāo)調(diào)整，在確保穩(wěn)定生產(chǎn)前提下，有效地促進了鐵前降本工作開展。
參考文獻
[1] 駱鐵軍 . 2021 年鋼鐵行業(yè)展望及“十四五” 應(yīng)關(guān)注的問題 [N]. 中國冶金報 , 2020-12-22(001).
[2] 張宏星 , 史志苗 , 劉影 . 興澄特鋼高爐提高煤比的措施 [J]. 煉鐵 , 2020, 39(2): 34-37.
[3] 劉竹林 , 蔣友源 . 煉鐵原料 [M]. 北京 : 化學(xué)工業(yè)出版社 , 2013.
