高向洲¹，張志斌¹，張 利²，馬 祥¹，于恒亮¹，郭卓團¹

（1．內蒙古包鋼鋼聯股份有限公司煉鐵廠，內蒙古 包頭 014010；

2．內蒙古包鋼鋼聯股份有限公司制造部，內蒙古 包頭 014010）

摘 要：高爐爐缸是制約高爐壽命達到15年以上的關鍵部位，也是決定高爐壽命的關鍵因素。針對5＃ 高爐爐缸側壁溫度升高，通過對爐缸侵蝕機理的研究，判定鐵水環流加劇、炭磚侵蝕嚴重是爐缸側壁溫度升高的直接原因。5＃ 高爐通過采取制定預警標準、強化日常管理、優化鐵口深度標準與加強維護、根據三級預警調整生產操作參數等防治措施，爐缸側壁標高 8.663ｍ 處鐵口區溫度均下行，停爐前基本穩定在350 ～450 ℃ ，處于可控范圍。

關鍵詞：高爐長壽；爐缸；側壁溫度；預警管控；鐵口深度

包鋼5＃ 高爐于2019 年 4月大修開爐，有效容積為1500 ｍ³ ，設置24個風口，東西兩個出鐵場，配備有渣鐵擺嘴。本體采用開路循環水冷卻，共有17段冷卻壁。爐頂采用并罐裝料工藝。期間受市場影響2022年8月停爐，鋼鐵市場回暖后，5＃ 高爐于2023 年2月重新開爐，期間高爐總體安全運行3年零4個月。

1   現狀

5＃ 高爐爐缸侵蝕主要集中在兩鐵口下方，炭磚殘存厚度東鐵口下方為816 ｍｍ，西鐵口下方為875 ｍｍ，其他方向為1000～ 1300 ｍｍ，爐底厚度較均勻，在 2078～ 2211ｍｍ 之間。東鐵口下方標高 8.663ｍ 側壁溫度7 月11 日11：53 東場堵口后溫度 陡升，15 ｍｉｎ 內溫度從 586 ℃ 上升至597 ℃ ，后采取 西場連續出鐵一次，溫度逐步下降至 576 ℃ ，恢復雙 場正常出鐵后該溫度又繼續上升至611 ℃ 。

2 爐缸結構

爐缸是決定高爐壽命的關鍵部位^［1］ 。5＃ 高爐爐 缸采用國產超微孔炭磚，爐底采用陶瓷墊搭配超微孔＋半石墨磚的復合結構設計。爐缸爐底區域埋設了163 支柔性電偶，后又增設16 支電偶（每支兩個 測溫點），共計195個測溫點，這些電偶在高度上分11層，其中爐底設計5層，爐缸側壁設計6層，縱向 高度從4.50 ｍ 至9.081 ｍ，爐缸側壁重點侵蝕區域插深分別為0.30 ｍ 和0.15ｍ，配備爐缸爐底溫 度場在線監測預警模型。

3 側壁溫度升高原因分析

3.1 原燃料質量波動大

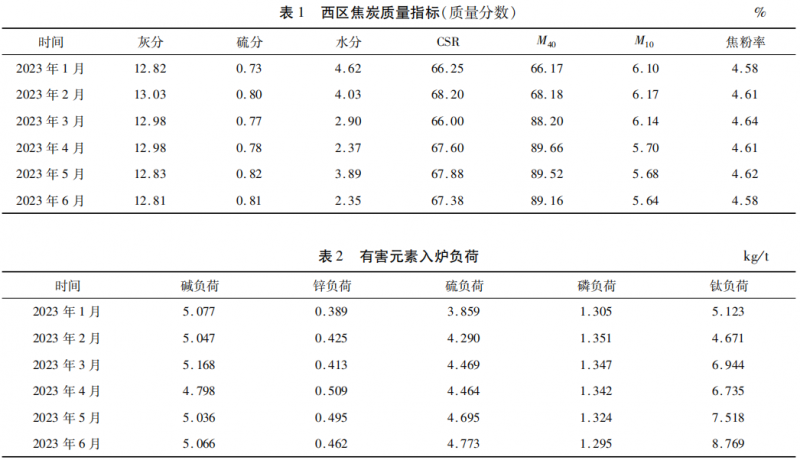

5＃ 高爐原燃料質量整體較差，鼓風動能基本維持在 80 ｋＪ／ ｓ，低于行業平均 125ｋＪ／ ｓ 的鼓風動能， 中心氣流長期偏弱，導致爐缸死焦堆肥大且透液性 不好，鐵水環流加劇，爐缸側壁侵蝕速度加劇。表1為焦炭質量指標，表2為有害元素入爐負荷。

由表1可知，5＃ 高爐所使用的西區濕焦灰分偏 高，反應后強度波動較大，焦粉率高，且為搗固焦，氣 孔率小，對爐缸透液性影響較大。由表2可知，隨著 護爐措施使用，入爐鈦負荷呈上升趨勢，堿負荷、鋅 負荷較高，其危害主要有：

（1）提前并加劇 CO₂ 對焦炭的氣化反應，縮小 間接還原區，擴大直接還原區，進而引起焦比升高， 降低料柱特別是軟熔帶氣窗的透氣性，引起風口大 量破損。

（2）加劇球團礦災難性膨脹和多數燒結礦中溫 還原粉化。

（3）由于上述兩種原因，引起高爐料柱透氣性 惡化，壓差梯度升高，如不適當控制冶煉強度，會頻 繁地引起高爐崩料、懸料乃至結瘤。

（4）對于堿金屬積累嚴重的高爐，礦石（包括人 造礦）的軟熔溫度降低，焦炭破損嚴重，在氣流分布 失?；蚶鋮s強度過大時，也會引起高爐上部結瘤。

（5）堿金屬、鋅等有害元素會引起硅鋁質耐火 材料異常膨脹、熱面剝落和嚴重侵蝕，從而大大縮短 了高爐內襯的壽命，嚴重時還會脹裂爐缸、爐底鋼 殼。

3.2 鐵口深度不夠

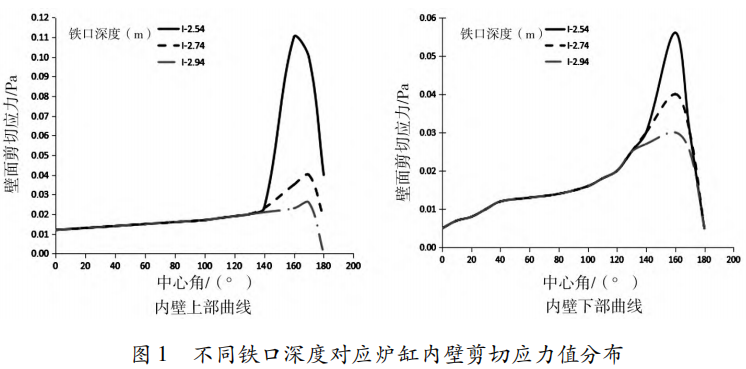

試驗分析在鐵口附近，隨鐵口深度的增加，爐缸 內壁上部和下部剪切應力值顯著減??；而在遠離鐵 口的位置剪切應力值變化很小。說明鐵口深度的變 化對鐵口附近周圍的應力分布影響較大，而對離鐵 口較遠的區域影響較小。造成這種情況的原因是， 隨著鐵口深度的增加，鐵水向鐵口中心流動，使得爐 缸邊緣的鐵水環流減小，從而減輕了對爐缸內壁的 沖刷及熔蝕。隨著鐵口深度的增加，爐缸內壁剪切 應力值的減小幅度有所變化^［2－4］ ，見圖1。

5＃ 高爐日常生產中，鐵口深度長期保持在2.5 ～ 2.8 ｍ，對標行業同級別高爐鐵口平均深度為2.8 ｍ，由于鐵口深度偏小，沒有很好地形成有效泥 包對炭磚進行保護，加劇了鐵口區域鐵水流動沖刷 頻率，從而增加了對鐵口區域內襯的侵蝕速度。

3.3 鐵口區炭磚侵蝕嚴重

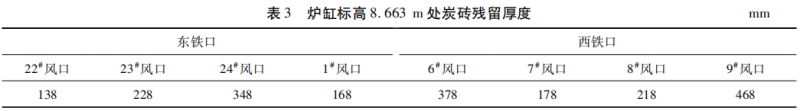

5＃ 高爐爐缸標高 8.633 ｍ 處炭磚出廠型號為1198 ｍｍ ×500 ｍｍ，停爐后通過對爐缸炭磚侵蝕情況調查，炭磚殘留厚度見表3。

由表3可知，東西鐵口下方標高8.663 ｍ 處炭 磚殘留厚度最薄為138 ｍｍ，最厚處也僅有468 ｍｍ， 是側壁溫度升高的直接原因。

4 防治措施

為了有效控制爐缸側壁溫度上升且處于可控范 圍內，確保高爐安全停爐，特制定如下預防和治理措 施。

4.1 制定爐缸預警標準及操作標準

針對 5＃ 高爐爐缸側壁溫度異常升高，為保證安 全生產，制定以下特護標準。具體預警值和對應措 施見表4、表 5。

依據預警級別采取如下相應措施：

（1）爐內操作。鐵水物理溫度大于1500 ℃ ，鐵水 Si 含量在0.50％ ～ 0.65％ 之間，鐵水 S含量小于0.030％ ，在縮小風口或加長風口的基礎上酌情堵風 口。長期使用釩鈦礦護爐，鐵水Ti含量控制在0.18％ ～0.25％ ，減產 5％ 以上直至穩定。

（2）爐前操作。鐵口深度大于 3.0ｍ；鐵口區域 側壁溫度高時，使用特護炮泥；連續兩爐低于鐵口深 度下限，應分析原因，采取有效措施，避免半截漏和 滲鐵現象；側壁溫度高的鐵口控制出鐵時間，原則上 出鐵時間應小于90 ｍｉｎ，鐵口見噴后方可堵口；出鐵 量減少，采取兩個鐵口輪流出鐵，以確保兩個鐵口泥 包完整。

（3）冷卻制度。檢查冷卻設備漏水情況，及時 更換漏水冷卻設備；爐缸冷卻強度用至最大能力，降 低進水溫度至最低，同時溫度高的冷卻壁單獨改高 壓水冷卻；嚴格執行水質控制標準。

（4）增加人工檢測次數。增加鐵口區域溫度高 對應一側爐殼溫度自動檢測設備；爐基水溫差及爐 殼溫度檢測，每班一次，并按此頻次發相關數據至 “煉鐵廠高爐長壽”群。

（5）其他。如有上述沒有描述到的異常情況出 現時，按相應的應急措施進行處理；以上動作量由每 天碰頭會決定，側壁溫度小于500 ℃ 開始逐步返回 調整量；利用系數按小于 2.3ｔ ／（ｍ³ ·ｄ）控制。

4.2 強化基礎管理

爐缸側壁溫度、炭磚殘留厚度任何一項達到預警 等級，應匯報生產技術部，由生產技術部進行核定。

（1）信息管理。預警在正常范圍內，每天早班匯報 1次，達到預警每班匯報2次（6 小時／次）。預 警信息發送至高爐長壽微信群。

（2）電偶維護。加強爐缸區域電偶維護，出現 異常及時檢查更換，同時增設爐缸冷卻壁水溫差升 高部位的電偶，以監測此部位爐墻的溫度變化情況。

（3）爐殼測溫。在爐缸冷卻壁水溫差較高爐殼 處，按要求用紅外測溫檢測爐皮溫度，并作好記錄。 同時定期用紅外成像儀拍攝爐皮熱成像圖，必要處 安裝爐皮溫度檢測裝置，連續監測爐皮溫度。

4.3 鐵口深度標準的制定與維護

4.3.1 優化鐵口深度標準

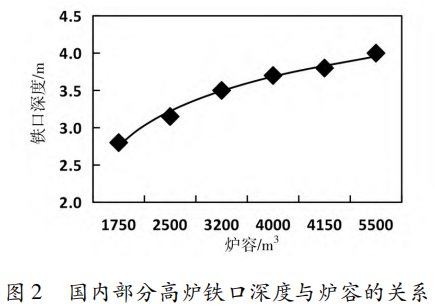

鐵口深度即出鐵時鐵口區域爐墻和爐內泥包渣 鐵通道的總長度。圖2為國內部分高爐鐵口深度和爐容的關系，由圖2可以看出，隨爐容的增大，鐵口 深度相應增加。對于3000ｍ³以下級別高爐，鐵口深度隨爐容增加趨勢明顯，3000ｍ^３以上級別高爐， 鐵口深度增加趨勢變緩。鐵口深度與鐵口區域爐墻 厚度有關，一般要求在爐墻厚度的 1.2 ～1.5 倍之 間^［5］ 。

結合包鋼高爐設計資料及行業同級別高爐合理 鐵口深度計算得出 ５＃ 高爐鐵口深度在 2.8 ～3.0 ｍ 較為合理。

4.3.2 加強鐵口的維護

（1）保持正常的鐵口深度。根據鐵口的構造， 正常的鐵口深度應稍大于鐵口區爐襯的厚度。保持 正常的鐵口深度，在操作上應每次渣鐵出凈后，全風 堵鐵口；保持適宜的堵泥量；炮泥質量應滿足生產要 求，要有良好的塑性及耐高溫渣鐵磨蝕和熔蝕的能 力；加強鐵口泥套的維護。

（2）保持正常的鐵口角度。固定鐵口角度操作 十分必要，出鐵口由一套組合磚砌筑，如鐵口角度改 變，必然破壞組合磚，同時爐缸鐵水環流會加重對爐 缸磚襯的侵蝕。

（3）保持正常的鐵口直徑。鐵口孔道直徑變化 直接影響到渣鐵流速，孔徑過大易造成流量過大，引 起渣鐵溢出主溝或下渣過鐵等事故。另外，還會引 起出鐵間隔時間不均勻，影響爐況順行。

（4）保持鐵口泥套完好。保持鐵口泥套完好可防 止鐵口冒泥和鐵口堵不上，減少事故，保證鐵口深度。

5 治理效果

通過采取以上防治措施，5＃ 高爐爐缸側壁標高8.663 ｍ 處鐵口區溫度上升得到了有效的遏制，基本穩定在 350 ～450 ℃ 之間，無明顯變差的趨勢，處 于可控范圍內，消除了爐缸安全的重大隱患，為高爐 安全高效運行創造了良好條件。

6 結論

（1）通過對爐缸炭磚侵蝕調查，東西鐵口下方 標高8.663 ｍ 處炭磚殘留厚度最薄處為138 ｍｍ，位 于東鐵口下方，最厚處也僅有468ｍｍ，炭磚侵蝕嚴 重是側壁溫度升高的直接原因。

（2）5＃ 高爐通過采取制定預警標準、完善高爐 管理、優化鐵口深度、調整生產操作參數等措施，爐缸側壁溫度得到了有效防治。
