唐曉東  程西亞  李斌宜

（陜鋼集團(tuán)龍鋼公司）

摘要：2023年3-5月，龍鋼5#高爐通過完善燃料評價、優(yōu)化結(jié)構(gòu)、規(guī)范操作、開展提煤提負(fù)荷攻關(guān)等管理和措施，爐況穩(wěn)定性大幅度提升，焦炭負(fù)荷由4.20-4.30t/t提高至4.80t/t以上，焦比由390以上降到350kg/t以下。

關(guān)鍵詞：高爐；提煤降焦；實踐

1  前言

龍鋼5#爐爐容1800m³，采用中心加焦裝料制度，2022年12月-2023年2月，受原燃料結(jié)構(gòu)變化和有害元素負(fù)荷升高影響，整體爐況穩(wěn)定性較差，壓量不適、小崩料、難行、小管道增多，上部氣流不穩(wěn)定，爐身溫度、水溫差易波動，爐芯溫度持續(xù)降低，最低降至540℃左右，負(fù)荷波動在4.00-4.40t/t，技術(shù)指標(biāo)直線下滑。2023年3月使用40%頂裝焦，開展提煤提負(fù)荷降焦比攻關(guān)，堅持大礦批、抑邊緣、穩(wěn)氣流、降溫差等制度，通過3個月實踐運行，取得較好的指標(biāo)，焦炭負(fù)荷由2022年12月的4.30t/t提高至4.80t/t以上，煤比由130-140kg/t提高到5月份的180kg/t，焦比由390kg/t以上降到350kg/t以下。

2  提高負(fù)荷措施

2.1  完善焦炭和煤粉質(zhì)量評價，以質(zhì)定量，固化品種。

針對2022后12月份以來，焦炭品種增多、小料種增多，完善進(jìn)廠原燃料質(zhì)量評價體系，根據(jù)燃料成分、強(qiáng)度、冶金性能、單價進(jìn)行綜合評價得分、排名，加大排名靠前燃料采購數(shù)量，排名長期靠后燃料品種逐步退出。焦炭由最多的17種降至8-9種，噴吹煤由最多7種降到4種。

4月中下旬主流焦炭平均粒度縮小，小粒度有所增多，5#爐焦丁比由30-32kg/t增至37-29kg/t，及時向公司燃料優(yōu)化小組反饋焦炭粒級偏小問題，配合公司修訂完善外購焦炭粒級評定標(biāo)準(zhǔn)。通過固化焦炭供應(yīng)和以質(zhì)定量，入爐焦炭質(zhì)量整體提升。

2.2 堅持中心加焦制度

龍鋼焦炭供應(yīng)長期以來穩(wěn)定性差，尤其冬春季燃料結(jié)構(gòu)、原料構(gòu)變化大，是5#高爐長期直采用中心加焦裝料制度，在中心最小角布焦炭20-25%，充分保證中心氣流。高爐長期使用中心加焦，就是要適應(yīng)原燃料質(zhì)量波動和頻繁變料的模式。3月份后，使用頂裝干熄焦，焦炭質(zhì)量有所提高，爐況逐步好轉(zhuǎn)，調(diào)整裝料制度，中心焦角由最小13度調(diào)整16度，礦角由4檔變?yōu)?檔，最外檔礦角外擴(kuò)1.5度，礦批由51-52噸逐步增至56.5噸以上，上部氣流趨于穩(wěn)定，煤氣利用大幅度提高，4、5月份煤氣利用率穩(wěn)定在47.4%以上。

2.3 優(yōu)化燃料結(jié)構(gòu)

2022年12月-2023年2月份，焦炭供應(yīng)不穩(wěn)定，品種由4-5種增至7-8種，小料種焦增多，由增加水熄焦20%，變料次數(shù)由3次增至7-8次/月，受焦炭庫存降低、強(qiáng)度下降、變料頻繁，有害元素負(fù)荷升高，鋅、堿富集量增大及操作應(yīng)對不及時影響，爐況順行變差，爐底中心溫度大幅下降，風(fēng)量萎縮，壓差較高，中心氣流弱，邊緣氣流不穩(wěn)定，水溫差頻繁波動，爐溫波動較大，出現(xiàn)出爐缸堆積征兆，高爐強(qiáng)化程度低，焦炭負(fù)荷僅能維持4.20-4.30t/t的水平，各項經(jīng)濟(jì)指標(biāo)下降明顯。

針對上部氣流不穩(wěn)定及爐缸不活問題，2023年1月水熄焦比例下調(diào)為10%，2月主流焦炭比例增至60%，3月上旬停用水熄焦，主流焦增至80%，中旬視焦炭供應(yīng)穩(wěn)定，庫存增加、質(zhì)量提高，全部使用主流焦，配加頂裝干熄焦40%，爐況逐步好轉(zhuǎn)，爐缸中心堆積逐漸消除，邊緣氣流趨于穩(wěn)定，水溫差波動降到5.0℃以內(nèi)，有效抑制邊緣氣流，煤氣利用提升。隨著降本需要5月中下旬根據(jù)價格變化逐步減少高價頂裝焦比例，增加主流品種和比例。

2.4優(yōu)化噴吹煤結(jié)構(gòu)

（1）依靠燃料評價體系，逐步淘汰價高質(zhì)差、發(fā)熱值低的的高揮發(fā)煙煤，降低高價無煙煤、焦面比例，逐步提高性價比較高的長協(xié)煤高揮發(fā)煙煤比例至55%以上，噴吹煤揮發(fā)分由20-22%提高至24%，噴吹煤發(fā)熱值由5900-5950提高至6100KJ/Kg。

（2）3-4月噴吹煤供應(yīng)不平衡，焦面質(zhì)量下降，出現(xiàn)煤槍結(jié)焦情況，及時下調(diào)焦面比例、清理分配器、反吹管道，消除結(jié)焦、堵槍影響。

（3）噴煤強(qiáng)化內(nèi)部管控，精準(zhǔn)配煤的同時提高磨煤質(zhì)量和供煤能力，磨機(jī)產(chǎn)量由32-35噸/h達(dá)到40-45噸/h，噴吹煤粉200目細(xì)度由70-80%提高至83-86%，噴吹煤水分由2.0-2.5%降到1.50-2.0%。

2.5優(yōu)化原料結(jié)構(gòu)控制有害元素

5月下旬，燒結(jié)礦鋅、鋁、堿、鈦、鉛含量整體升高，單樣鋁最高達(dá)到2.58%，日均最高2.33%，比前期提高0.12-0.13%，入爐鋅、硫、鈦、鉛負(fù)荷均呈上升趨勢。針對有害元素升高各高爐爐溫下限基礎(chǔ)提高至0.30%，確保物理熱不低于1490℃，控制渣堿下限，關(guān)注鎂鋁比變化及除塵灰鋅、堿含量變化，抓好爐前出鐵，每旬組織排堿、排鋅，減少有害元素爐內(nèi)富集影響。

2.6開展提煤降焦攻關(guān)

在燃料結(jié)構(gòu)趨于穩(wěn)定、爐況好轉(zhuǎn)的基礎(chǔ)上，從3月份開展提煤降焦比攻關(guān)，以煤比170-175kg/t為基準(zhǔn)，噴煤量由30噸提高至42-43t/h，最高日均達(dá)到45噸h，按風(fēng)口前理論燃燒溫度2300±20℃，控制富氧量12000-14000m³/h。煤量增大促進(jìn)焦炭負(fù)荷提升，4、5月焦炭負(fù)荷平均達(dá)到4.83t/t以上，5月中下旬，焦炭負(fù)荷穩(wěn)定在4.90t/t以上。

2.7細(xì)化爐況調(diào)劑，降硅穩(wěn)硅

以提升高爐爐況順行為核心，用好用活“八定九固”法、“高爐體檢制”、“高爐攻守退”等制度方法，保風(fēng)量、保順行，嚴(yán)守工藝底線、紅線，堅持渣堿走上限，降硅穩(wěn)硅過程穩(wěn)定物理熱，實現(xiàn)工藝過程受控、參數(shù)控制受控，生鐵[Si]由平均0.40%以上降至0.35-0.36%，硅偏差由降至0.100%以內(nèi)。

3  取得效果

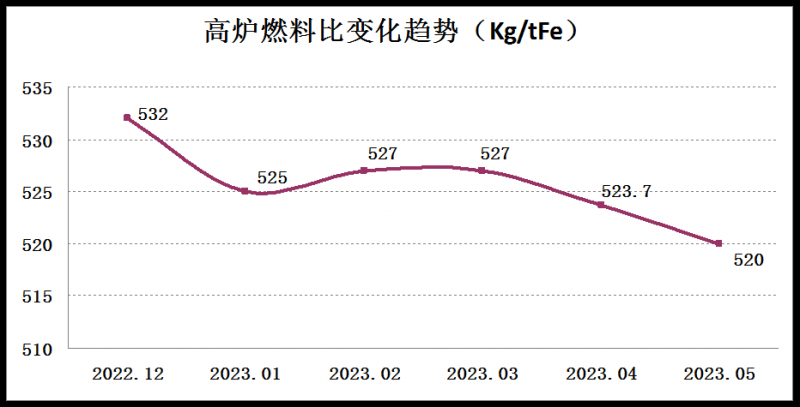

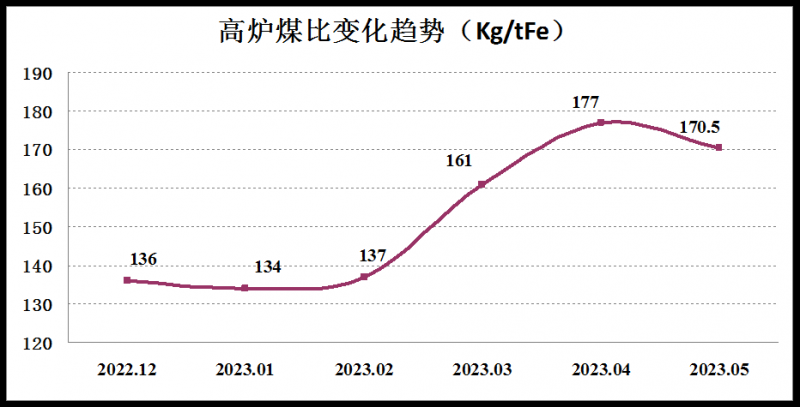

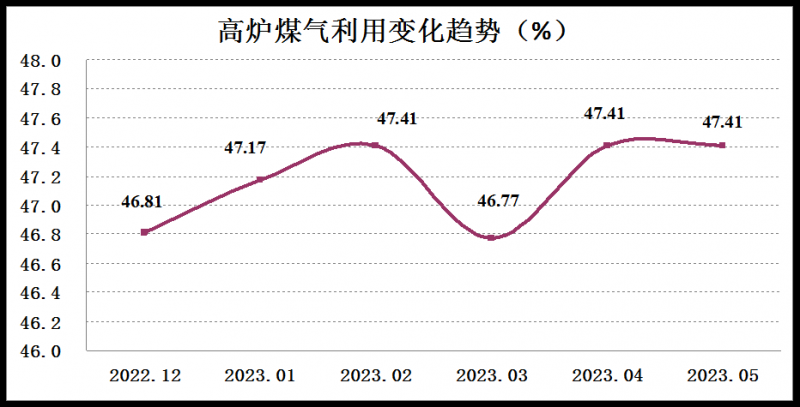

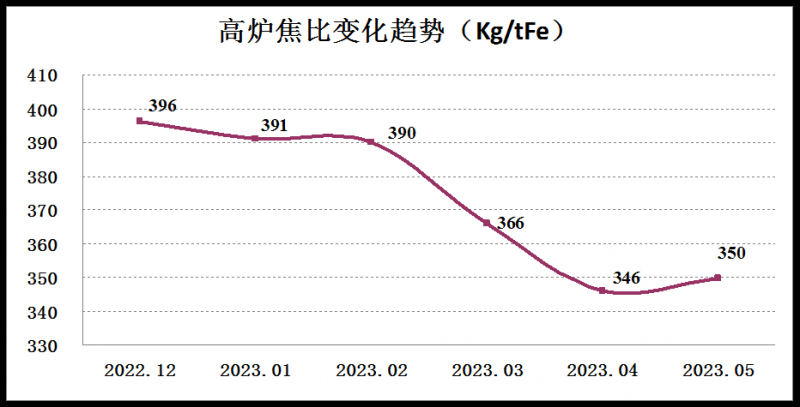

2023年3-5月，通過開展提煤降焦攻關(guān)，5#爐指標(biāo)明顯進(jìn)步，與去年12月-今年2月對比，焦比、燃料比下降明顯，同單價下噸鐵成本下降52.5元。

4  結(jié)語

（1）持續(xù)抓原燃料質(zhì)量和供應(yīng)，對爐況穩(wěn)定順行和負(fù)荷提高起到關(guān)鍵作用。

（2）受價格及環(huán)保限產(chǎn)影響，焦炭質(zhì)量不穩(wěn)定、供應(yīng)不平衡，3-5月品種增多，月最高供應(yīng)焦炭17種，造成階段性變料頻繁，各高爐負(fù)荷差異增大。

（3）優(yōu)化上部裝料制度期間，5#爐調(diào)整頻繁間隔時間短，發(fā)生2次上部氣流不適應(yīng)引起的爐況波動。

（4）強(qiáng)化過程5#爐爐芯溫度有所下降，通過穩(wěn)定風(fēng)量、提高風(fēng)速、合理用氧，提高鐵水物理物理等措施，爐缸活躍性基本保持穩(wěn)定。

作者：唐曉東  陜鋼集團(tuán)龍門鋼鐵有限責(zé)任公司煉鐵廠  電話0913-5180705  郵箱：2352841945@qq.com  郵編715405    通訊地址：陜西省韓城市龍門鎮(zhèn)陜西龍門鋼鐵有公司煉鐵廠
