吳世杰

（河北鑫達鋼鐵集團有限公司信息自動化部）

摘  要：我公司數據采集目前主要通過安裝力控網關來實現的，EMS系統的數據采集系統及主干網絡隨著各個信息化系統的上線，數據的重要性日益凸顯,數采系統的重要性與日俱增。

關鍵詞：EMS數采系統；報表無紙化；數據不落地

0  前言

2015年5月19日，國務院正式印發《中國制造2025》。在“中國制造2025”中重點提出信息技術與制造技術深度融合的數字化、網絡化、智能化的生產制造。

具體包括：推行數字化、網絡化、智能化生產制造；提升產品設計能力；完善制造業技術創新體系；強化制造基礎；提升產品質量；推行綠色制造；培養具有全球競爭力的企業群體和優勢產業：發展現代制造服務業 。因此，鋼鐵企業的信息化建設是鋼鐵企業響應國家號召，將鋼鐵企業打造成集業務流程集成化、生產管控一體化、業務財務一體化、采購銷售服務化、數據采集自動化的新型鋼鐵企業。

在打造新型鋼鐵企業的過程中，數據的重要性就日益突出，通過大數據將各個業務單位需要的數據經過加工，通過圖表視圖動畫等各種形式呈現給各個業務部門，為各個業務部門的生產經營決策者提供數據支撐。數據采集的覆蓋面；數據的穩定性和準確性就顯得非常重要。

本論文講述利用EMS系統中的主干網絡節點和力控網關的節點，通過鋪設光纖并增加交換機的方式將我公司所有目前具備條件的能源設備接入EMS網絡并通過力控網關DAS數采系統采集至能源數采服務器中，供能源系統調取數據。

1 現狀介紹

河北鑫達鋼鐵集團有限公司現場生產工藝和生產產線非常豐富，具有完善的基礎自動化控制系統，但是，目前各個工序分散，大部分分廠和工序無內部通訊網絡，無法實現數據接入無死角覆蓋，實現生產區域的數據采集、數據分析。隨著MES系統的投入使用，公司主干網絡已經初具規模，力控?cái)?shù)采網關已經大部分覆蓋，大部分生產主數據已經采集，但是動力廠、制氧廠、變電站等輔助產線并未覆蓋,通過施工將其納入能源實時數據庫中，不斷充實大數據池內容，為其他系統提供有力的數據支撐。

2 弊端分析

（1）各個能源系統能源報表采用線下人工抄錄，效率低下，錯誤率高，數據上報不及時。使能源報表發布時間長，能源數據不及時誤差大。

（2）由于使用紙質報表，給公司造成比較大的報表采購費用；由于使用人工抄錄數據，造成數據上報不及時，數據錯誤率高，不利于我公司業務流程集成化、生產管控一體化、業務財務一體化、采購銷售服務化、數據采集自動化的新型鋼鐵企業的實現。

3 方案措施

針對目前的弊端能源數采系統解決方案如下：充分利用河北鑫達鋼鐵集團有限公司球團廠、原料廠、煉鐵總廠、煉鋼廠、軋鋼廠等生產分廠現有網絡資源和力控?cái)?shù)采網絡節點和網絡設備，采集現有MES網絡里面的能源數據，通過DTU、RTU、工業網關、工業網閘等數據采集設備覆蓋所有能源計量?jī)x表、電力綜保、水井和制氧廠、發電廠等工藝產線，將其接入數采網絡，通過基礎自動化改造增加各個水井PLC以太網模塊，利用交換機和以太網實現與能源網關的連接，實現數據采集，將現場能源數據采集進大數據池，供需要的系統使用。

空壓站數采圖

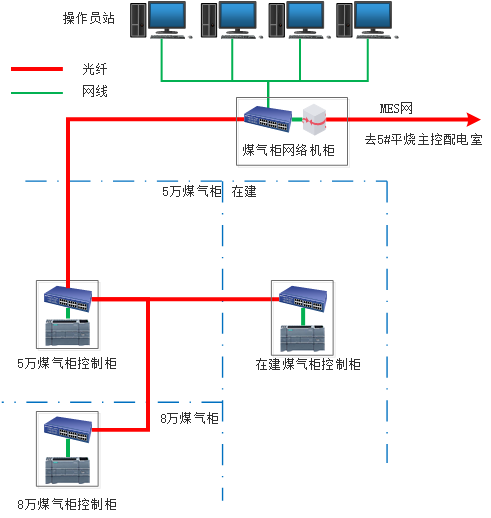

煤氣柜數采圖

4 目標

通過利用現有主干網絡和增加數采網關，將未采集的能源系統接入數采系統，不斷完善大數據池，能源數采系統依據各個系統所需，收集能源計量數據，實現部分?jǐn)?shù)據自動采集，以使企業管理透明化、精細化和規范化，進一步提高企業管理效率與管理精度，節省企業管理成本。

同時對現有各類系統進行有效整合，實現數出一源的管理方式，去除信息孤島，達到統一數據采集平臺，提升數據自動采集率和準確性，為各個系統進行數據處理進行有效支撐。

為各個業務部門能源指標的實現提供有利的數據支撐。

為實現各工序的生產過程生產數據、環保數據、能源數據等趨勢分析和對比分析，找出生產與能源消耗數據之間的關聯性，提高生產運行的穩定性和效率，達到生產和能源消耗指標的平衡，輔助產品的質量分析等等提供數據支撐。

采集分為生產、能源、環保等設備的運行狀態，為上層系統進行故障統計和分析提供數據支撐。

為生產部門、環保部門和能源管理部門提供及時準確的現場實時運行信息提供數據支撐。

為生產部門和環保部門和能源管理部門系統維護人員提供方便、快捷的實時和歷史數據查詢提供數據支撐。

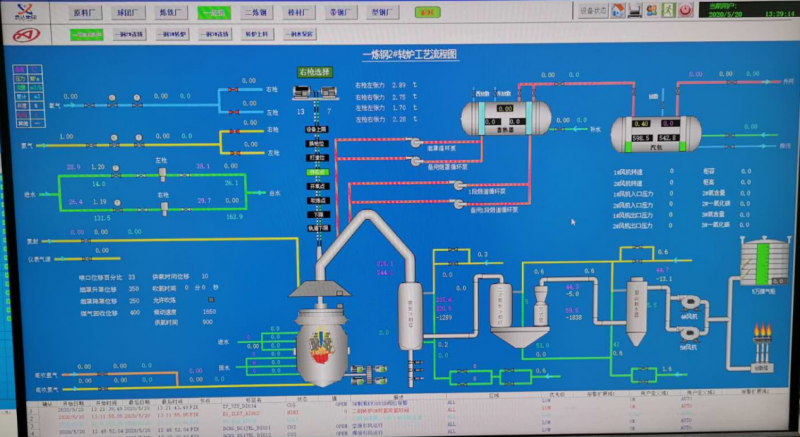

效果展示圖

5 結論

（1）能源數據采集系統完善后，由原來的打電話詢問或者手抄紙質版報表縮短為2-3秒傳輸至現場調度，極大的提高了數據傳輸?shù)膶?shí)時性和準確性。

（2）能源數據采集系統完善后，除了能源系統自己使用數據外，還為生產、環保、安全等業務部門提供數據支撐，使相關數據的傳輸達到秒級，極大的提高了各個業務系統響應時間，為指導相應業務展開，提供及時有效的數據。

（3）能源數據采集系統完善后，最終實現報表無紙化，通過信息化手段及時有效的推送給各個業務部門相應的電子報表，降低公司管理成本。

（4）能源數據采集系統完善后，還可以實現數出一源，形成大數據池，為能源大數據分析積累數據素材。
