仝興武

(河北津西鋼鐵集團股份有限公司 河北津西 064300)

摘 要：津西2000m³ 高爐爐腹、爐身部位 7 段、8 段、9 段冷卻壁( 冷卻壁為水冷鑲磚球墨鑄鐵結構) 頻繁出現超高現象且極其不穩定，最高溫度達 718℃，直接制約著高爐強化冶煉及高爐壽命。通過采取對入爐料質量的管理，降低入爐粉末; 不斷尋求最優裝料制度和送風制度，最終冷卻壁溫得到了有效控制，高爐實現了高產、低耗。

關鍵詞：高爐；球墨鑄鐵；冷卻壁；溫度

1前言

高爐冷卻壁能有效地防止?fàn)t殼受熱和燒紅，直接制約高爐強化冶煉及一代爐齡時間，并維持高爐的安全生產。因此對于冷卻壁超高問題必須采取應對措施控制冷卻壁溫度，使冷卻壁熱面溫度低于鑄鐵相變溫度( 鑄鐵相變溫度 400℃ ) ，以防止冷卻壁燒漏從而保護爐殼延長高爐壽命。

1． 1 監測系統

津西 2000m³ 高爐于 2020 年 6 月 12 日點火投產，高徑比 2. 522，屬于矮胖型高爐，共 30 個風口，爐前 3 個鐵成“Y”型布置。冷卻系統為軟水密閉循環冷卻水系統由軟水密閉循環系統、高壓凈環水系統組成。爐體冷卻壁、爐底、風口大、中套冷卻采用軟水密閉循環冷卻系統。爐腹、爐腰與爐身中下部鑄鐵冷卻壁冷鑲氮化硅結合碳化硅磚材質，如表 1，冷卻壁供水系統分四區，冷卻水管以豎向方式自下而上串接，每區支管水流量控制在 1330—1380m³ 。

1． 2 問題

2020 年 12 月 18 日后因環保檢查，燒結機限產，高爐入爐料配加部分落地礦; 煉鋼事故對接鐵影響; 21 日、23日高爐因換套休慢風 1314 分鐘，對高爐整體指標影響較大。2021 年 1 月，通過高爐本體冷卻壁在線監測系統顯示，高爐本體 7 段、8 段、9 段冷卻壁溫度( 爐腹、爐腰部位) 開始出現超高現象( 大于 350℃ ) 且非常不穩定，如圖1 所示。

1． 3 冷卻壁溫度超高對產量的影響

高爐本體 7 段、8 段、9 段冷卻壁溫度頻繁超高，操作者為了保護冷卻壁不被燒損，被迫采取控制氧量甚至控制風量的操作手段。產量指標受到了很大的損失，如表 2，因此分析冷卻壁超高原因，從根本上解決超高問題，使高爐實現高產、低耗、長壽，才是研究的正確方向。

2 控制冷卻壁溫度

針對高爐冷卻壁頻繁超高導致各項指標下滑問題，公司、廠部多次組織專題會討論，最終從裝料制度、送風制度、熱制度、造渣制度、入爐料管理及爐前出鐵組織六方面制定了切實可行的調整措施。

2． 1 調整送風制度

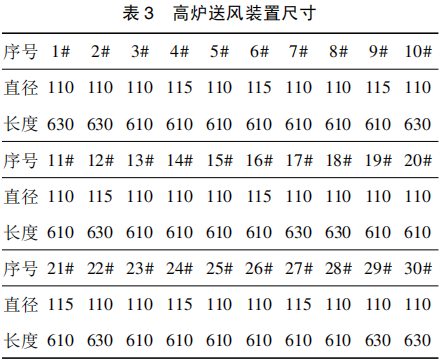

送風制度調整以加長風口長度( 1#610mm 變 630mm、17#590mm 變 630mm、29#610mm 變 630mm) ，縮小送風面積提高鼓風動能及風速，來吹透中心，壓制邊緣氣流，維持高爐順行的思路，高爐經過 1 月 14 日、1 月 26 日兩次休風調整風口套尺寸，如表 3 所示，送風面積縮小 0. 0079m²，鼓風動能及風速均有提高，如圖 2 所示。

2． 2 調整裝料制度

高爐合理的裝料制度有利于爐內煤氣分布，改善礦石與煤氣接觸條件，提高煤氣利用率和礦石的間接還原度，可降低焦比，有利于高爐生產穩定順行。

津西根據入爐料質量及高爐冷卻壁超差現象，調整以爐況順行為原則，適當發展中心抑制邊緣為思路分階段調整布料角度，料線也由正常 K: 1. 5m，J: 1. 3m 做了相應調整。

第一階段裝料數據參見表 4。

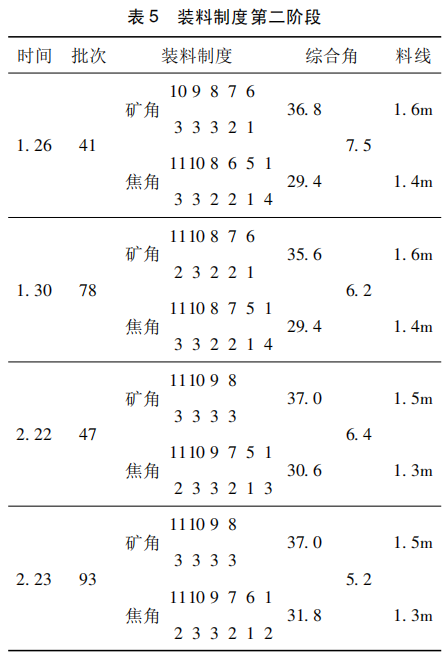

第二階段裝料數據參見表 5。

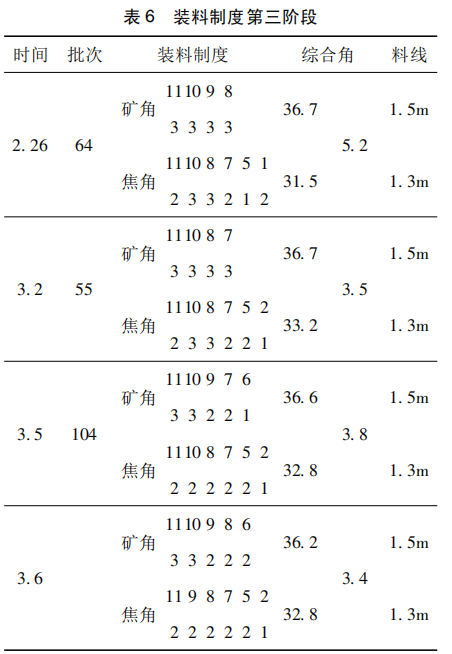

第三階段裝料數據參見表 6。

2． 3 熱和造渣制度

高爐爐溫及渣堿度的不穩定必然使軟熔帶發生變化，易引起渣皮脫落、靜壓波動，最終導致高爐煤氣流失常，冷卻壁溫度升高。

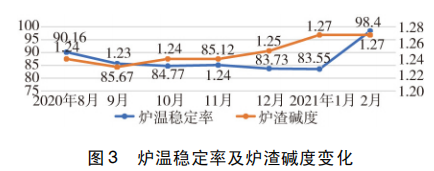

為了保證高爐熱制度和造渣制度的合理、穩定。經研究討論決定以生鐵含硅 Si: 0. 2 － 0. 4% 穩定率≥85% ，堿度 1. 25 ± 0. 03% ，物理熱≥1480℃ 為操作方針; 綜合負荷以提前、適度、準確的調劑手段為原則做到量化調劑，精準調劑。爐溫穩定率最終提高至 98. 4% ，如圖 3 所示。

2． 4 入爐物料質量控制

2． 4． 1 優化配礦

從配礦角度，優化燒結礦配比，逐步降低各種除塵灰用量比例，( 1 月 18 日是從 4. 5% 減到 3. 5% 2 月 19 日， 由 3. 5 減到 2% ) 減少堿金屬帶入量，提高燒結礦質量，不斷滿足高爐生產要求。

2． 4． 2 加強入爐料篩分管理

卷?yè)P(yáng)定期對槽下振篩調節振幅，在保證高爐料線前提下，保證最小過料量，篩透入爐料; 高爐控制好槽下料流和料層厚度，保證篩凈篩透確保 0mm ～ 5mm ＜ 3% ; 工長定期清理振篩篩板，杜絕糊篩現象。

2． 5 爐前出鐵組織

為保證爐內渣鐵及時出凈，給活躍爐缸創造條件。車間提出三個鐵口輪流“零間隔”出鐵的組織模式。并嚴抓爐前基礎工藝操作管理，打泥按標尺穩定打泥量，維護好鐵口泥套，校正好鐵口中心線，杜絕堵口跑泥現象，穩定鐵口深度 3300mm 以上，實現放風堵口事故為“零”，為爐內穩定順行提供外部條件。

3 調整效果

經過 2 個月從裝料制度、送風制度、熱制度、造渣制度、入爐料管理及爐前出鐵組織六方面進行調整后，2#高爐中心氣流強勁有力，邊緣氣流穩定，煤氣利用由 46 提升至 48. 52% 。

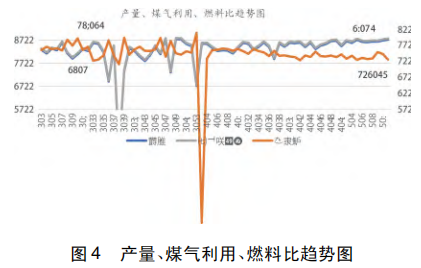

高爐順行得到了保障，產量及燃料消耗指標對比 1 月份均有提升，如圖 4 所示。

4 結論

( 1) 高爐對裝料制度的每次調整必須經過 8 個冶煉周期，再做下一步調整，做到微調，逐步取消中心加焦。以發展中心氣流為原則，兼顧邊緣氣流，兩股氣流互相匹配。

( 2) 高爐送風制度的調整，要保證合理的鼓風動能及風速( 此次調整鼓風動能 12000N·m/s，風速 260m/s) ，來吹透中心維持高爐順行。

( 3) 高爐要控制較高的爐溫穩定率及合理的爐渣堿度，避免爐溫波動帶動軟熔帶變化，進而穩定渣皮，減少冷卻壁溫度超差。
