陳亞團(tuán) 楊鑫

（酒鋼集團(tuán)宏興鋼鐵股份公司  甘肅  嘉峪關(guān)  735100）

摘  要：本文對能顯著提高廢鋼比的技術(shù)方案進(jìn)行了介紹，包括熱量條件創(chuàng)造類和加入方式類技術(shù)方案。在此基礎(chǔ)上對各種技術(shù)方案進(jìn)行了投資測算，結(jié)合資料研究和工作實踐提出了保證措施。最后對于高廢鋼比工作如何有效開展提出了建議。

關(guān)鍵詞：廢鋼；廢鋼比；熱量；加入方式

1 前言

部分企業(yè)受限于鐵礦資源短缺，鐵水供應(yīng)一直是限制性環(huán)節(jié)，總體而言，煉鋼生產(chǎn)能力大于煉鐵生產(chǎn)能力，但由于種種原因轉(zhuǎn)爐廢鋼比一直比較低(17%左右)。因此,研究和開發(fā)提高廢鋼比技術(shù),是解決鐵水供應(yīng)不足的一項極為重要的措施。另一方面，隨著市場調(diào)節(jié)作用的發(fā)揮，廢鋼價格階段性會顯著低于鐵水價格，因此鋼鐵企業(yè)就有必要進(jìn)行高廢鋼比的技術(shù)儲備以便應(yīng)對原料市場變化。本技術(shù)分析旨在結(jié)合業(yè)界使用情況，介紹提高轉(zhuǎn)爐廢鋼比方面的經(jīng)驗,提出提高廢鋼比方面的建議，供專業(yè)技術(shù)人員參考。

廢鋼比的高低主要受限于整個冶煉過程的熱量富余程度，研究鋼鐵行業(yè)廢鋼利用技術(shù)發(fā)現(xiàn)，就高廢鋼比實施方式而言，總體分為2個方向和4種類型：2個方向為熱量條件創(chuàng)造方向與加入方式拓展方向。而熱量條件創(chuàng)造角度又有提高入爐料溫度、減少過程溫降和其它途徑等3種類型，故共計4種類型。

2 熱量條件創(chuàng)造類技術(shù)

2.1提高入爐料溫度

2.1.1提高鐵水物理熱

(1)鐵水罐加蓋

據(jù)以往研究和大多數(shù)企業(yè)實踐，通過提高鐵水溫度可以有效提高廢鋼比。當(dāng)鐵水的溫度為1360℃時，廢鋼比為21%（這里指廢鋼占入爐料的比例，下同），1460℃時，廢鋼比25%左右。因此，可通過對鐵罐進(jìn)行保溫改造，以提高鐵水物理熱。目前有應(yīng)用案例的是罐車一體式加蓋裝置，如圖1所示。

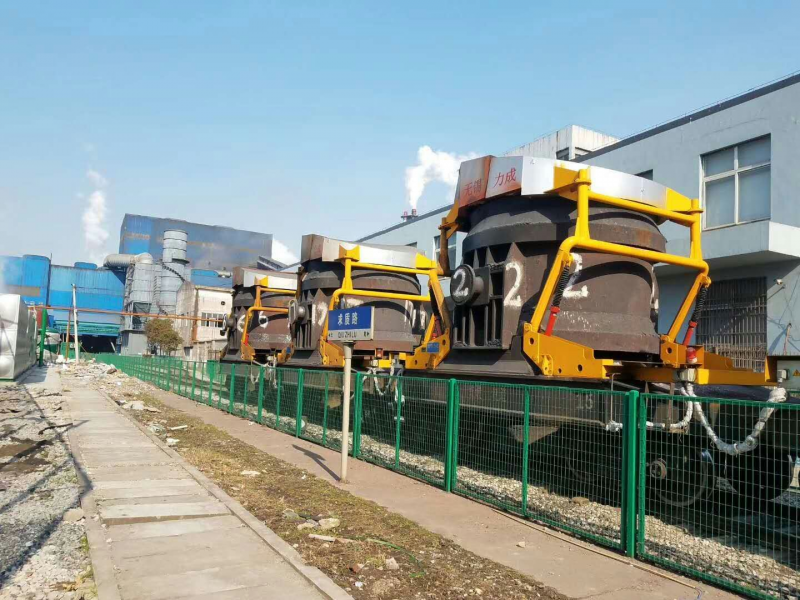

圖1 鐵水罐自帶式加蓋裝置典型形式

（2）鐵水罐隔熱保溫技術(shù)

采用新型高效鐵水罐耐火材料保溫技術(shù)，通過對鐵罐保溫，減少罐體向外的熱輻射，以減少鐵水在運輸過程中的溫降來提高入爐鐵水溫度。

2.1.2提高廢鋼、合金物理熱

（1）廢鋼預(yù)熱

廢鋼預(yù)熱的突出特點是可以提高金屬收得率，還能將低質(zhì)量廢鋼發(fā)揮出高質(zhì)量廢鋼的效用。查閱相關(guān)資料，經(jīng)行業(yè)統(tǒng)計:美國、英國、比利時、瑞典、日本將廢鋼預(yù)熱至500℃～700℃，可貢獻(xiàn)5～6%的廢鋼比。預(yù)熱廢鋼有兩種形式，即爐內(nèi)預(yù)熱和爐外預(yù)熱。

①爐內(nèi)預(yù)熱

爐內(nèi)預(yù)熱是通過噴吹煤粉、氧氣、天然氣或重油等來實現(xiàn)的。一般預(yù)熱時間為9～15min,延長操作時間7～19min,預(yù)熱后提高廢鋼比5—9%,天然氣耗量為4.8～13.lm³/t鋼；補加燃料的熱利用率一般為30～50%。據(jù)資料介紹，比利時的希德馬爾廠在一座200t轉(zhuǎn)爐上,每噸鋼水噴入9.5m³天然氣與10m³氧氣,已經(jīng)做到每噸鋼水可多兌入80kg廢鋼。在鐵水嚴(yán)重短缺時，利用廢鋼預(yù)熱和加入固態(tài)燃料(硅和鈣的碳化物)相結(jié)合,使?fàn)t料的廢鋼比提高到50%。

②爐外預(yù)熱

爐內(nèi)預(yù)熱廢鋼會增加熔煉時間，但采用爐外預(yù)熱可克服這一缺點。在爐外預(yù)熱廢鋼時,為利用液體或氣體燃料,必須具有自動裝置和相應(yīng)的管路。因此,必須合理地建設(shè)廢鋼加熱裝置,該裝置能消除轉(zhuǎn)爐內(nèi)預(yù)熱廢鋼的非生產(chǎn)性時間。爐外預(yù)熱廢鋼時間上要求并不苛刻,所以不用氧和其它高成本燃料也可以,減少預(yù)熱成本,有利于廢鋼均勻地加熱,可更好地利用燃料。甚至有許多鋼廠把從軋鋼車間來的熱態(tài)板坯邊料和大鋼坯切頭直接裝入轉(zhuǎn)爐,這樣可提高廢鋼比1%。

目前情況下,由于轉(zhuǎn)爐爐外預(yù)熱廢鋼的方法能保證煉鋼設(shè)備高生產(chǎn)率,以及加熱系統(tǒng)比較簡單,相對比較經(jīng)濟(jì)。因此，目前行業(yè)內(nèi)多采用爐外預(yù)熱法。熱源多是煤氣，預(yù)熱容器多樣：

A.鐵水罐廢鋼預(yù)熱（如圖2所示）

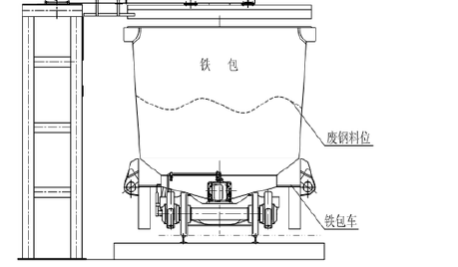

圖2 鐵水罐廢鋼預(yù)熱裝置典型形式

工藝（對于一罐制產(chǎn)線）：鐵水罐向轉(zhuǎn)爐兌鐵→加入輕薄廢鋼至鐵罐→

加蓋保溫至廢鋼預(yù)熱站→廢鋼預(yù)熱→鐵罐開往高爐接鐵水→加蓋保溫至煉鋼工序→鐵水罐向轉(zhuǎn)爐兌鐵。

B.中途廢鋼料槽式預(yù)熱（如圖3所示）

圖3 中途廢鋼料槽式預(yù)熱裝置示意圖

工藝：輕薄廢鋼加入絕熱墊的廢鋼料槽→廢鋼預(yù)熱裝置（類似于中包烘烤裝置）安放到位→預(yù)熱廢鋼→廢鋼翻卸入鐵罐→加蓋保溫至高爐→高爐接鐵水→加蓋保溫至煉鋼→鐵水罐向轉(zhuǎn)爐兌鐵。

實施時可根據(jù)工序熱量和烘烤器工作狀況決定廢鋼預(yù)熱后接鐵還是加廢鋼后直接接鐵。

C.廢鋼斗預(yù)熱

需在現(xiàn)場廢鋼斗擺放區(qū)投資建設(shè)專用烘烤設(shè)備。

工藝：廢鋼斗鋪耐火墊或石灰等→放入廢鋼至廢鋼斗→廢鋼預(yù)熱

裝置安放到位→廢鋼預(yù)熱→廢鋼加入轉(zhuǎn)爐。預(yù)熱裝置可設(shè)置于平臺下或平臺上，具體根據(jù)各廠條件確定。

（2）合金預(yù)熱技術(shù)

合金預(yù)熱技術(shù)已在許多煉鋼工序應(yīng)用多年，該工藝是在合金加入鋼水前，提前進(jìn)行合金干燥、烘烤，將合金預(yù)熱至800℃左右，以減少鋼水溫降，從而降低轉(zhuǎn)爐終點溫度，據(jù)估算可貢獻(xiàn)廢鋼比1.5～2%，尤其是在冬季生產(chǎn)期間，對于低合金鋼種效果尤為明顯。主要有以下兩種預(yù)熱模式：

A.高位合金烘烤倉

在合金稱料后進(jìn)入到專門的烘烤倉，煤氣火焰上行進(jìn)行合金烘烤。烘烤好以后進(jìn)入?yún)R總倉備用。該方式缺點是烘烤溫度不高且不均勻。

B.爐后合金烘烤爐

爐后合金烘烤爐是一爐一烤模式，是在轉(zhuǎn)爐爐后設(shè)置錐形的烘烤倉，合金稱量后置入倉中實施煤氣烘烤。烘烤后的合金直接通過底部閘閥經(jīng)由溜管進(jìn)入鋼包。

2.2減少過程溫降

2.2.1過程保溫總論

液態(tài)金屬容器有鐵包、鋼包、中間包等，在鐵水轉(zhuǎn)變?yōu)殍T坯前持續(xù)與液態(tài)金屬接觸。在整個運行過程中由于液態(tài)金屬容器的“熱傳導(dǎo)”和“熱輻射”，無法避免液態(tài)金屬的熱損失。這其中“熱傳導(dǎo)”是指熱量由液態(tài)金屬容器耐火材料內(nèi)襯傳導(dǎo)到外殼，損失在空氣中的熱傳遞方式；而“熱輻射”是指通過液態(tài)金屬容器頂部敞開的口，熱量直接輻射到空氣中的熱傳遞方式。尤其對于鋼包而言，由于帶渣量小，包口完全敞開，熱量損失尤為明顯。根據(jù)經(jīng)驗測算，鋼包的熱損失中的“熱傳導(dǎo)”比例≤30%，而“熱輻射”的熱損失比例至少在70%以上。因此，實施液態(tài)金屬容器保溫技術(shù)對于減少過程溫降有著重要意義。按照目前行業(yè)中已施行此技術(shù)的鋼廠估算，技術(shù)措施實施后可降低工序溫度10～40℃不等，貢獻(xiàn)廢鋼比1～4%。另外，隨著轉(zhuǎn)爐出鋼溫度的降低，對于煉鋼系統(tǒng)的耐輔材消耗的降低也有促進(jìn)作用。

2.2.2過程保溫技術(shù)

（1）鋼包全程自動加揭蓋技術(shù)

主要設(shè)備包括加揭蓋機、包蓋存放架、鋼包蓋、鉸鏈座、液壓站等，如圖4所示。該系統(tǒng)可以保證鋼包在離線冷修之前，全程加蓋保溫，保證熱周轉(zhuǎn)效率，減少過程溫降，且可以減少溫降對耐火材料的侵蝕^[1]。并且，該系統(tǒng)獨立運行，過程中無需占用行車等大型起吊設(shè)備，操作簡便。

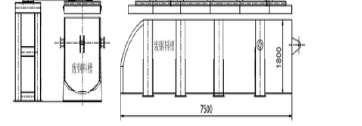

圖4  插齒式鋼包加蓋機構(gòu)及包蓋形式

（2）鐵包全程自動加揭蓋技術(shù)

該技術(shù)與鋼包全程自動加揭蓋技術(shù)類似。

（3）液態(tài)金屬容器壁隔熱保溫技術(shù)

通過在液態(tài)金屬容器的耐材永久層與容器壁之間增加高分子隔熱材料，達(dá)到降低液態(tài)金屬容器“熱傳導(dǎo)”的目的。以鋼包隔熱保溫技術(shù)的應(yīng)用為實例，添加隔熱保溫材料后，鋼包外壁平均溫度降低33℃，具體應(yīng)用效果見圖5。隔熱保溫材料細(xì)分有新型硬質(zhì)隔熱板保溫材料和新型納米級耐火料與澆注料。該技術(shù)現(xiàn)在廣泛應(yīng)用于各大鋼廠，并且酒鋼碳鋼薄板廠自2013年已實施該技術(shù)，效果明顯，現(xiàn)場施工經(jīng)驗豐富。

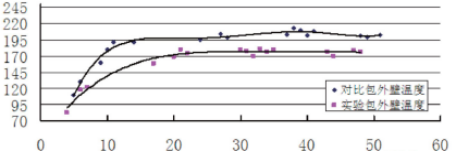

圖5鋼包應(yīng)用隔熱材料外壁溫度實驗對比

2.3其它途徑

2.3.1增熱劑技術(shù)

（1）外加增熱劑提高廢鋼比的類型

①轉(zhuǎn)爐加塊煤、塊焦

該方法是轉(zhuǎn)爐加煤煉鋼技術(shù)中最簡單易行的方法，不需要改造現(xiàn)有轉(zhuǎn)爐設(shè)備，可用廢鋼槽或用加石灰的方法加入。其優(yōu)勢還在于可增加煤氣產(chǎn)量。但加入塊狀煤在冶煉過程中會增加鋼的含硫量。試驗表明，煤中所含的硫有55%左右留在鋼水中，19%進(jìn)入渣中，其余隨爐氣排出了轉(zhuǎn)爐。因燃料中的S會影響鋼質(zhì)的原因，加入量應(yīng)考慮所熔煉鋼種對S含量的要求^[2]，同時須解決冶煉周期長的問題。燃料選用焦炭為宜。以廣鋼股份45噸轉(zhuǎn)爐為例，鐵溫低于1260℃，Si小于0.40%，加入8～12kg/t的煤球，可升溫25～35℃，增加廢鋼1.5噸。因此，直接采用增熱劑技術(shù)在操作上是可行的^[3]。

②向轉(zhuǎn)爐內(nèi)噴吹煤粉

此法與加入塊煤的不同之處是,使用粉狀材料需要增加煤的粉碎系統(tǒng)、運送和噴吹等設(shè)備及其附加費用,實施難度較大，國內(nèi)尚無應(yīng)用，在此不做贅述。

（2）與外加增熱劑法匹配的強化用氧噴頭類型

若采用外加增熱法，為進(jìn)一步提高廢鋼比，應(yīng)對轉(zhuǎn)爐氧槍噴頭進(jìn)行改造，以達(dá)到快速加熱、熔化廢鋼的效果，減少對轉(zhuǎn)爐吹煉工藝的影響?？刹捎靡韵聝煞N形式：

①12孔分流式噴頭：主流噴孔4 孔、副流噴孔8 孔。轉(zhuǎn)爐熔化廢鋼階段，氧氣流覆蓋全爐，煤的燃燒面積大，燃燒快，加熱廢鋼效果好，適用于加煤工藝。據(jù)使用企業(yè)數(shù)據(jù)，鋼鐵料消耗降低2.8kg/t，石灰消耗降低3.8kg/t。

n   ②6孔雙角度噴頭：6個氧孔分成兩組，其中一組的3個氧孔，張角較小，為10°～14°，氧氣流量大，約占總流量的55%。另一組3個氧孔，張角較大，為16°～20°，氧氣流量較小，約占總流量的45%。兩組氧孔交錯布置。

2.3.2提高轉(zhuǎn)爐煤氣CO二次燃燒率供熱

在轉(zhuǎn)爐煉鋼法中，主要利用C-CO 的反應(yīng)熱（9.209kJ/kg），而CO-CO₂ 的反應(yīng)熱（23.567kJ/kg）更大。一次氧與熔池中碳發(fā)生反應(yīng),產(chǎn)生的主要是CO；吹二次氧能將上升的CO氧化成CO₂，所產(chǎn)生的熱量加熱熔池。采用二次燃燒技術(shù)不會延長冶煉時間，能夠有效提高入爐廢鋼比，但需對氧槍進(jìn)行技術(shù)改造，二次燃燒氧槍典型結(jié)構(gòu)如圖5所示。該方式的主要指標(biāo)為二次燃燒率，二次燃燒率每提高10%，廢鋼比可以在原來基礎(chǔ)上相應(yīng)提高3.0～4.0%。二次燃燒法貢獻(xiàn)的廢鋼比最大不超10%，一般在5%以內(nèi)。二次燃燒氧槍的結(jié)構(gòu)見圖6。

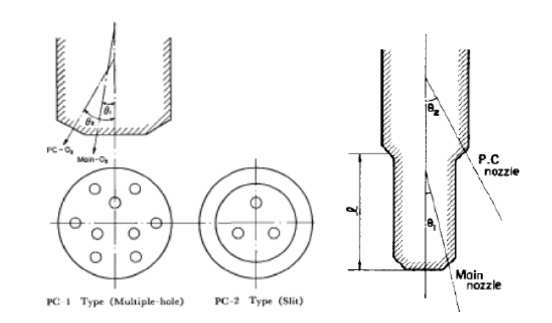

圖6  二次燃燒氧槍示意圖

2.3.3減少轉(zhuǎn)爐入爐料量以增加廢鋼比

該措施實際上是減少轉(zhuǎn)爐冶煉期間輔助材料的投入，富余出熱量空間以便增加廢鋼使用量。目前行業(yè)內(nèi)主要采用少渣+留渣煉鋼操作的模式來減少輔材的加入量。該技術(shù)一方面可以利用留渣的堿度使吹煉前期盡快形成具有一定堿度的爐渣，對前期去S 、P 非常有利；另一方面由于初期渣中的MnO 、MgO 特別是FeO 的存在，使石灰的溶解速度加快還減少了白灰等造渣劑的用量，減少了化渣時需要的熱量。留渣帶入了大量的物理熱，使吹煉初期迅速升溫，也有利于石灰的溶解促進(jìn)成渣，提高了轉(zhuǎn)爐的熱效率，有利于廢鋼加入量從而提高廢鋼比 ^[4]。2009年，邯鋼通過留渣操作、合理的造渣制度、減少渣量等措施提高廢鋼比，廢鋼比由原來的22%提高到33%。

3 加入方式類技術(shù)

3.1高爐系統(tǒng)加廢鋼鐵

3.1.1爐料中加入廢鋼塊或其它金屬料

高爐爐料中加入廢鋼塊或其它金屬料如同廢鋼預(yù)熱那樣，能提高金屬收得率，并可以使用更為廉價的、等級低的廢鋼而發(fā)揮出優(yōu)質(zhì)廢鋼的作用，降低成本。通過控制廢鋼尺寸，還可以使用廢鋼增加料床的氣孔率，這樣能夠抵消在高噴煤比下隨著礦石與焦炭比值的增加而發(fā)生氣孔減小現(xiàn)象，改善操作，優(yōu)化指標(biāo)，全流程廢鋼比可提高0.5～1.5%。一般加入小型廢鋼，例如粒鐵、50mm以下的廢鋼碎屑，不需要提高還原劑比仍可保持高爐透氣性，使高爐穩(wěn)定運行。

3.1.2出鐵溝加廢鋼

出鐵溝加廢鋼以廢線材、粒鐵和小的輕薄廢鋼為主，以保證快速熔化且不占用過多的現(xiàn)場空間。但出鐵溝加廢鋼需考慮煉鐵-煉鋼熱平衡匹配，最好與鐵水罐加蓋保溫技術(shù)聯(lián)合使用。加入量多少取決于其它熱量條件創(chuàng)造情況。

3.2鐵水罐加入廢鋼鐵

鐵水罐加廢鋼的流程為：空鐵罐加廢鋼→鐵水罐到高爐接鐵→送至煉鋼→兌鐵入混鐵爐或直接兌入轉(zhuǎn)爐（后者是沒有混鐵爐的企業(yè)的操作）。為了穩(wěn)定鐵水罐加廢鋼工藝，需要對鐵水罐加廢鋼的料型進(jìn)行確認(rèn)，確保既能熔化又確保不污染環(huán)境，減少安全風(fēng)險。此類方式的關(guān)鍵影響因素是鐵水物理熱，直接影響鐵水罐廢鋼的加入量；同時，鐵水溫度也是穩(wěn)定轉(zhuǎn)爐操作的基礎(chǔ)條件之一，應(yīng)避免加入鐵水罐加入廢鋼后鐵水物理熱過低導(dǎo)致轉(zhuǎn)爐冶煉的波動。因此，該工藝?yán)硐氲膶嵤┓绞绞牵焊郀t適當(dāng)提高鐵溫+鐵水罐保溫（或鐵水罐預(yù)熱）+廢鋼入罐接鐵。根據(jù)估算此方式下，對于廢鋼不烘烤模式，可貢獻(xiàn)0.5～1%廢鋼比；廢鋼烘烤后，貢獻(xiàn)的廢鋼比可達(dá)1～5%。

3.3鐵水預(yù)處理環(huán)節(jié)加廢鋼鐵

3.3.1混鐵爐加鐵塊

混鐵爐加生鐵塊在前些年降鐵增鋼時曾經(jīng)采用過，取得了不錯的降鐵耗效果。如果不追求產(chǎn)量，此法也有利于克服通過裝入量控制鐵耗的不足，等于是采取了一種超前的“強制”措施降低鐵耗。具體做法為：每班在混鐵爐中一次或多次加入鐵塊，總加入量根據(jù)鐵耗控制目標(biāo)確定。加入鐵塊后需開大煤氣量或采用進(jìn)鐵攪拌以確保鐵塊完全熔化。

3.3.2鐵包加廢鋼

輕薄廢鋼因堆密度小不適宜在混鐵爐加入，于是就有了鐵包加入方式。鐵包向轉(zhuǎn)爐兌完鐵水后加入小型廢鋼（小型廢鋼可像高爐那樣選擇粒鐵、輕薄廢鋼碎屑等），將鐵包吊到煤氣燒嘴下，將廢鋼預(yù)熱到800～1000℃后，再去混鐵爐接鐵水。返回向轉(zhuǎn)爐兌鐵水途中，廢鋼基本上能全部熔化。采取這種方法投資小，操作也不復(fù)雜，如果鐵水充足，又可隨時終止。據(jù)估算，預(yù)計能提高廢鋼比0.5～1%。

3.4鋼包加廢鋼

鋼包加冷鋼的模式已使用多年，但以往直上爐次較多，這種做法只是為了在某些高溫爐次迅速實現(xiàn)鋼液降溫而滿足連鑄需求。加入方式可選擇爐后投入或吹氬站投入，廢鋼多為小塊廢鋼。鋼包加廢鋼可以與廢鋼預(yù)熱技術(shù)同步實施。以下是典型工藝。

工藝1：小廢鋼上料至合金倉→運輸至合金烘烤倉→鋼包接鋼→通過合金溜槽加入預(yù)熱的廢鋼→開出至吹氬站吹氬→進(jìn)入到精煉爐精煉。

工藝2：鋼包準(zhǔn)備→吹氬站投入廢鋼→利用安裝在吹氬站的煤氣燒嘴實施廢鋼預(yù)熱→爐后出鋼。

該方式可貢獻(xiàn)0.5-1%廢鋼比，與高爐加廢鋼和鐵水罐廢鋼預(yù)熱模式相比，不僅能提高工序廢鋼用量還有利于減少吹損和提高廢鋼收得率^[5]。但考慮鑄坯質(zhì)量的穩(wěn)定性，在選擇此類方式時，應(yīng)注意以下兩點：使用的廢鋼以軋廢為主的優(yōu)質(zhì)小塊廢鋼；冶煉生產(chǎn)鋼種選擇HPB300系列、HRB400系列等對質(zhì)量要求并不是太高的低牌號鋼種。

4 投資估算

各種提高廢鋼比技術(shù)措施的投資估算具體見表1。

表1  高廢鋼比技術(shù)措施投資估算表

5 保障措施建議

5.1生產(chǎn)組織模式

有的公司各條產(chǎn)線處于生產(chǎn)不飽和狀態(tài)，產(chǎn)線生產(chǎn)過程中經(jīng)常出現(xiàn)長時間生產(chǎn)間隙狀態(tài)，這對冶煉過程的熱量損失影響非常巨大。后續(xù)生產(chǎn)組織中，在考慮產(chǎn)線效益排產(chǎn)的同時，應(yīng)側(cè)重各產(chǎn)線的均衡排產(chǎn)，減少生產(chǎn)間隙時間及頻次。否則，在目前低鐵耗生產(chǎn)模式下，提高廢鋼比的各項措施很難發(fā)揮其應(yīng)有的效果。

5.2工作機制

廢鋼比的提高是系統(tǒng)性工作，涉及多部門協(xié)同配合，公司應(yīng)設(shè)立專門的機構(gòu)，統(tǒng)一領(lǐng)導(dǎo)，從中予以協(xié)調(diào)，使管理、技術(shù)單元的工作目標(biāo)保持一致，才有望做好高廢鋼比工作。

5.3激勵機制

以廢鋼比提高工作為階段性工作重心，建立明確的獎懲機制。同時，在開展高廢鋼比工作中，制定工序激勵政策，在提高廢鋼比工作完成的情況下，允許二級單位分析、動態(tài)調(diào)整鋼鐵料消耗指標(biāo)，分享高廢鋼比成果，以此來提高各工序開展高廢鋼比工作的積極性。

6.結(jié)語

6.1本文所涉及的各項提高廢鋼比的技術(shù)措施，受限于各廠條件的不同，實施難度不一，建議由各工序?qū)I(yè)技術(shù)人員，結(jié)合各自現(xiàn)場條件及所生產(chǎn)產(chǎn)品特性進(jìn)行進(jìn)一步論證，選擇適合本工序的技術(shù)措施予以施行，必要時可以選擇高廢鋼比做得比較好的同類企業(yè)進(jìn)行外出考察。

6.2各工序在實施高廢鋼比前，首先要將措施分類，實施時須以熱量條件創(chuàng)造為基礎(chǔ)再研究加入方式，明確重點。

6.3不同產(chǎn)線的條件不同，應(yīng)根據(jù)自身條件酌情選擇幾種高廢鋼比技術(shù)措施搭配使用，方能發(fā)揮更好的效果。

6.4各工序應(yīng)根據(jù)各項措施的實施難易程度以及投資額度制定各工序高廢鋼比的近期措施及遠(yuǎn)期措施，有序推進(jìn)提高廢鋼比相關(guān)工作。例如“轉(zhuǎn)爐少渣留渣工藝”目前各產(chǎn)線都有采用，且無需額外投入。但各單位執(zhí)行情況差距較大，應(yīng)加強相互學(xué)習(xí)、培訓(xùn)、資料收集與研究，同步提高。該工藝措施即可作為近期措施。對于液態(tài)金屬容器加蓋等項目投資大、建設(shè)周期長、技術(shù)難度大的項目可作為遠(yuǎn)期措施進(jìn)行技術(shù)儲備。

6.5高廢鋼比措施的施行效果還取決于各類廢鋼的最大化利用，因此需要建立專業(yè)的廢鋼加工線。該項目雖然費用投資相對較大，但考慮此項工作是各項提高廢鋼比技術(shù)措施的廢鋼來源保障，應(yīng)盡快著手建設(shè)，實現(xiàn)廢鋼分選及特性加工，以利于各項提高廢鋼比措施工作的有序推進(jìn)。

參考文獻(xiàn)

[1]尹文，謝超.鋼包全程加蓋工藝技術(shù)實施與應(yīng)用[J].四川冶金.2014.36（3）.

[2]陳楚圣.提高轉(zhuǎn)爐廢鋼比降低鐵水消耗.湖南冶金.1994年第3期.

[3]李江，袁建平等。提高廢鋼比操作的生產(chǎn)實踐.江蘇冶金，2004年第6期.

[4]呂振華.轉(zhuǎn)爐冶煉生產(chǎn)操作技術(shù)工藝改進(jìn)、設(shè)備檢修、操作事故處理及預(yù)防與自動化控制技術(shù)實用手冊.北京：冶金工業(yè)出版社，2007.03.

[5]樂德俊，趙秀芳等.小轉(zhuǎn)爐“低鐵耗、高冷料比”冶煉工藝的研究與實踐.冶金標(biāo)準(zhǔn)化與質(zhì)量，2001（5）.
