王福興 李東虎 付獻勇
(邯鋼邯寶焦化廠)
摘 要：分析干熄焦余熱鍋爐排污水、上升管余熱鍋爐排污水、干熄爐水封廢水和焦?fàn)t水封廢水的水量和水質，提出了干熄焦、上升管余熱鍋爐爐水綜合循環回收利用技術，并應用于某廠的焦化系統，不僅提高了焦化系統的水循環效率，且干熄率提高了 2%。
關鍵詞：干熄焦；上升管；余熱鍋爐；節能能源；介質
邯鋼邯寶焦化廠主體工程是邯鋼新區220萬t/a焦化系統工程，焦?fàn)t4x42炭化室高7. 0m, 年產焦炭209. 1萬t,產焦量23. 725t/h。配套的干熄焦裝置，處理能力2xl40t/h,相應配套干熄焦鍋爐和抽汽凝汽式汽輪發電機組。當干熄焦裝置年修或出現故障時，利用新型濕法熄焦系統作為備用。干熄焦鍋爐及兩座15t/h上升管荒煤氣余熱回收鍋爐的投產節能效果明顯。
1現狀
目前干熄焦生產過程中所產生的發電冷凝水全部回收利用，但干熄焦、上升管余熱鍋爐排污水、蒸汽疏水等未經回收利用直接排入地溝；焦?fàn)t上升管、地下室煤氣水封、干熄焦水封槽循環廢水等未經處理，直接排入焦?fàn)t兩端濕熄焦沉降池，排放總量大，生產中被迫實施濕熄焦作業。自國家《環保法》實施以來，對焦化廠節能減排提出更高要求，焦化廠面臨節能降耗、環保的雙重壓力，鍋爐爐水綜合回收利用亟待解決。
1.1余熱鍋爐排污水
(1)干熄焦余熱鍋爐排污水
為保證鍋爐爐水質量，干熄焦余熱鍋爐采用爐內加藥和排污兩種方法。排污方式采用連續排污和定期排污相結合，連續排污量一般為蒸發量的1% -2%,單座鍋爐連續排污量為1.2t/h；鍋爐定期排污每4h—次，定排量約2t/d,水溫75 ~90℃，鍋爐排污水通過地溝排至雨水管道,未進行有效利用。
（2）上升管余熱鍋爐排污水
2座焦?fàn)t上升管余熱鍋爐于2017年相繼建成投產，為保證爐水質量，采用爐內加藥和排污兩種方法。排污方式也采用連續排污和定期排污，單座上升管余熱鍋爐排污量約0.5t/h,鍋爐排污水通過焦?fàn)t機側地溝排至雨水管道，未進行有效利用。
1.2干熄爐水封廢水
干熄焦水封用水均引用循環水，經加壓泵打壓至爐頂供三座水封使用。通過水封溢流管匯經沉淀槽，沉淀后排至焦?fàn)t兩端的濕熄焦沉降池, 排水量約為2t/h。循環冷卻水水質差、雜質多,水封內壁結垢腐蝕現象嚴重，使用壽命大大降低，水封更換檢修時間長，嚴重制約干熄焦正常生產。
1. 3焦?fàn)t水封廢水
4座7m焦?fàn)t上升管水封水源為循環水，排水量共計約2t/h,由爐頂排水管引至焦側軌道排水溝內，匯聚至爐兩端的濕熄焦沉降池。4座焦?fàn)t地下室水封水和沖洗地下室積水，排水量約lt/h,全部匯入地下室水坑，由水泵定期抽入焦側軌道排水溝內，匯聚至爐兩端的濕熄焦沉降池。
上述干熄焦、焦?fàn)t水封廢水均匯聚進入焦?fàn)t兩端濕熄焦沉降池，排水量約為5t/h。在干熄焦正常生產時，濕熄焦沉降池水位增長過快，不得不安排濕熄焦作業，水封槽因循環水質較差，腐蝕損壞較快，至少每年更換一次，嚴重制約焦化廠清潔、環保、穩定生產。
2余熱鍋爐爐水綜合利用實施方案

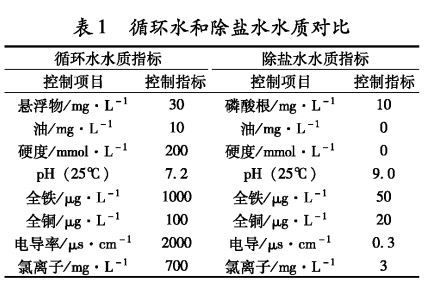

干熄焦、上升管余熱鍋爐給水采用優質除鹽水，鍋爐排污水明顯優于循環冷卻水，具有無雜質、無腐蝕、水質好等優點，水質對比如表1。 因此，優質鍋爐排污水代替循環水作為焦化廠部 分水封等設備（干熄焦、焦?fàn)t水封等）的循環冷卻水，不僅避免優質鍋爐排污水外排浪費，還將極大提升水封槽等設備的使用壽命。
干熄焦、焦?fàn)t上升管水封水及地下室水封回水均排入兩系統熄焦池，排入量約為4t/h。由于熄焦水含有大量焦粉污泥，對生物污泥產生破壞性影響，因此，生物水處理無法接受熄焦水。在正常生產過程中，干熄率提高，備用濕熄焦使用頻率降低，熄焦池水無法正常消耗，長期處于高位運行，尤其是下雨天極易造成熄焦水外溢。熄焦池水含酚、氤等有害物質種類較多，屬于危險廢棄物，已經納入環保監測范圍，嚴禁未經處理外排至雨水管道。經過反復論證，決定從鍋爐排污水回收利用入手，破解這一生產難題。
2.1上升管余熱鍋爐排污水綜合利用

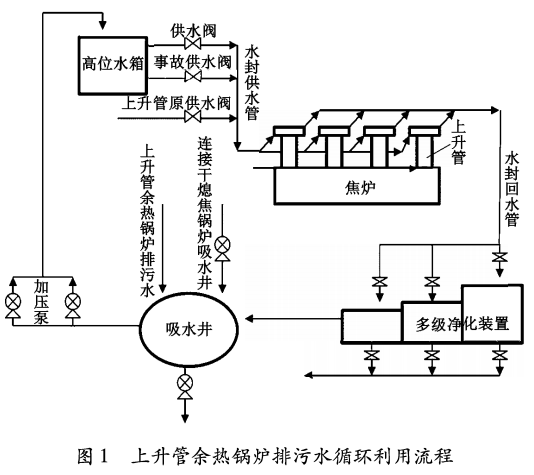

上升管余熱鍋爐給水是除鹽水，水質好，對設備管道無腐蝕，鍋爐排污水與循環冷卻水相比，不會造成設備結垢。為有效利用鍋爐排污水，同時減少焦?fàn)t上升管水封用水，在兩個系統焦?fàn)t端部增設高位水箱（容積為20m3） , 2個上升管余熱鍋爐處增建儲水吸水井和加壓裝置，鍋爐排污水排至吸水井，經加壓后送至高位水箱, 供焦?fàn)t上升管水封使用，水封回水經過多級凈化后流入吸水井，再送至高位水箱供焦?fàn)t水封循環使用，具體流程見圖1。
2.2干熄焦余熱鍋爐排污水綜合利用

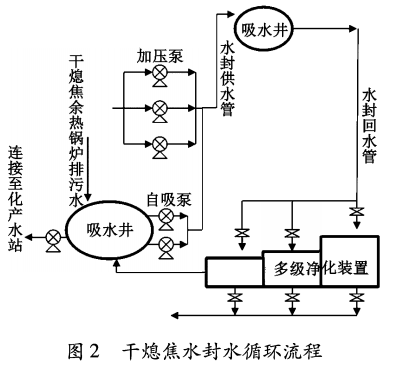

干熄焦鍋爐排污水與循環冷卻水相比，水質好、無雜物、無腐蝕，不會造成設備結垢。為有效利用鍋爐排污水，同時減少干熄爐水封用水,為2個干熄焦增建儲水吸水井和加壓裝置，鍋爐排污井處設置抽水泵，兩臺加壓泵開一備一，經加壓至干熄爐頂水封使用，水封溢流水流至多級凈化裝置，經凈化后水抽至吸水井循環使用，每個沉淀池底部設置排污管道。由于上升管余熱鍋爐排污量小（約lt/h）,不能滿足焦?fàn)t上升管水封及焦?fàn)t地下室煤氣水封使用，經測算，將干熄焦鍋爐吸水井和上升管鍋爐吸水井聯通，能滿足焦?fàn)t水封水供應，具體流程見圖2。
2. 3化產水站及熄焦池改造
將干熄焦吸水井、上升管余熱鍋爐吸水井與化產水站聯通，干熄焦、焦?fàn)t水封回水經多級凈化池凈化，濁度由50mg/L降至20mg/L,硬度為0,C1一低于4mg/L,優于化產水站水質，所有鍋爐排污水、水封回水不再匯集至熄焦池。當上升管余熱鍋爐吸水井水位高時，開啟抽水泵向化產水站供優質鍋爐水，切斷熄焦池與水處理連接，避免劣質熄焦水進入水處理。特定條件下（干熄焦年修或定修），開啟控制閥門向熄焦池補鍋爐排污水或者開啟原有補水閥，進行濕熄焦作業，年可提高干熄率2%。
3結語
自余熱鍋爐爐水綜合回收利用實施以來，避免了因濕熄焦沉降池水位高而被迫濕熄焦作業的情況發生，干熄焦干熄率提高了 2%,同時干熄爐、焦?fàn)t水封用水均采用鍋爐優質水源，大大減小水封結垢的可能性，有效延長水封使用壽命, 化產水站每日還可增加3. 42t/h優質爐水補入, 減少相應的循環水補充，有效提升了水站循環水水質，降低化產水耗，取得了良好的效果。
