高揚  吳曉東  姚文淵

(鞍鋼集團朝陽鋼鐵有限公司煉鋼廠  朝陽  122000)

【摘要】分析了錘刀式去毛刺機老式控制方式的弊端，提出了改進措施。將老式控制方式改進為新型聯鎖式控制方式后提高了去毛刺效率，且取得了良好的經濟效益。

【關鍵詞】 去毛刺；錘刀式；鑄坯； 光電開關；工作效率

1前言

朝陽鋼鐵煉鋼廠連鑄機采用錘刀式去毛刺機，用一組高速旋轉的錘刀，將鑄坯頭、尾部切割產生的毛刺去除。錘刀式去毛刺機的主要工作部件是去毛刺轆，它由去毛刺輻體、長銷軸以及若干組耐磨、耐沖擊的鋼制錘刀組成。這些錘刀安裝在沿輻體圓周均布的長銷軸上，并可繞銷軸自由擺動。在靜止狀態下，這些錘刀自然下垂，吊掛在各銷軸上，當銀體以一定轉速旋轉時,由于離心力的作用，錘刀就會被甩開，沿輻體徑向立起，并通過錘擊將鑄坯上的毛刺除去。

當采用火焰切割機在線進行定尺切割鑄坯時，在被切割鑄坯首尾兩端的下邊部會產生火焰切割毛刺，在鑄坯被直接熱送至熱軋工序進行軋制的過程中，這種毛刺會對送坯轆道及軋輻表面造成較大傷害,如輻面龜裂、剝落、表面劃傷等,還會對最終軋材的軋制質量帶來不良影響。因此，提高去毛刺率以及鑄坯質量成為連鑄工作中的重中之重。

2存在問題

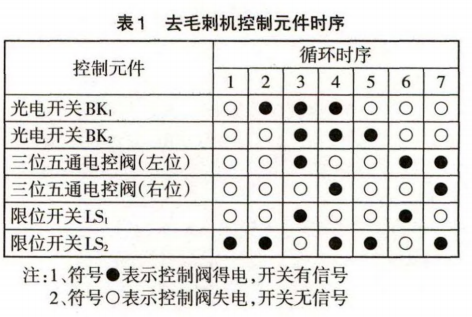

去毛刺機原是一套獨立自主控制系統，與鑄機主控制系統無信號聯鎖,鑄坯由輾道輸送進入去毛刺棍道區域，當鑄坯頭部通過裝在去毛刺輻前端BK₁光電開關時，去毛刺輻開始轉動,其旋轉方向與鑄坯傳送方向相同。鑄坯進一步向前運送，當其頭部到達裝在去毛刺輻前端BK₂光電開關時,去毛刺輾由液壓缸提升到上限工作位置,延時抬起鑄坯頭部下邊沿進行表面清理，去掉毛刺后，去毛刺輾開始下降，回到待機位置,循環時序如表1所示。

此種去坯頭毛刺循環指令，經常會把毛刺打到坯頭截面外沿，由于錘刀旋轉方向與鑄坯走行方向一致，減少了錘刀與坯頭下沿毛刺的摩擦力，帶有外翻毛刺的鑄坯通過熱軋極易發生產品質量問題。另外，由于去毛刺機與連鑄機無信號通信, 去毛刺機電氣設備有故障時不能被及時發現，導致延長處理故障時間。去毛刺延時抬起時間是通過人為調整的，調整范圍較窄，鑄坯的長短寬窄都會影響坯子的行走速度，將直接影響去毛刺效果。

3改進思路

將原單獨控制改進為毛刺機與鑄機控制系統相聯鎖。用新系統去除坯頭毛刺時，輸送鑄坯輻道轉動方向與毛刺棍錘刀轉動方向相對,各指令的循環控制都發生了改變，從而增加摩擦力，使去毛刺效果顯著提升。操作人員可根據去毛刺實際狀態實現新舊系統自由切換，舊系統若要調整去毛刺轆較長延時抬起時間或抬起后下降時間，必須通過更改其自身系統的PLC程序?qū)崿F(xiàn),更改操作繁瑣耗時。選擇新系統后，可以在火切室WINCC畫面上根據鑄坯的長短和寬窄，調整錘刀接觸鑄坯的時間，通過把控制去毛刺機的三個光電開關信號加在WINCC畫面中，可便于操作人員及時發現異常，通知維修人員及時處理。新系統執行中如遇現場出現特殊情況，操作人員可將輻道控制選手動,PLC控制系統會自動執行舊系統去毛刺，這樣不會造成程序指令循環錯亂，在選回輻道控制自動后繼續執行新系統循環控制。

4改進方案的實施

(1) 去毛刺機與鑄機信號的采集:去毛刺機與鑄機采用硬線通信方式，操作簡單，維護便捷,不會因為PLC通信子站或通信干擾影響鑄機PLCO其主要是與鑄機的鑄流PLC連接進行信號傳輸，與去毛刺機最近的鑄流遠程站LC331操作箱進行穿線傳輸信號,去毛刺機發送的信號包括去毛刺機準備好的信號、三個光電開關信號、下極限信號。鑄流發送信號包括新、舊系統信號、輻道正轉信號、輾道反轉信號、長寬坯信號、短窄坯信號。

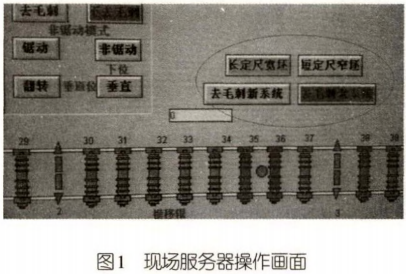

(2)在火切室WINCC畫面中增加去毛刺功能按鈕及光電開關反饋指示燈:在連鑄一級服務器中加入去毛刺機新舊系統選擇操作按鈕，火切工可切換新舊去毛刺系統，如圖1所示。

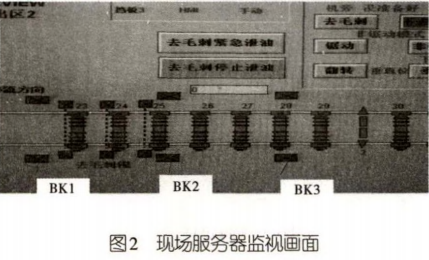

也可根據鑄坯來選擇畫面中長寬坯或短窄坯按鈕,進而改變?nèi)ッ虣C錘刀與鑄坯去毛刺的延時時間，在去毛刺輻道畫面中增加三個去毛刺光電開關反饋信號，操作工可根據反饋快速了解設備實際狀態，如圖2所示。

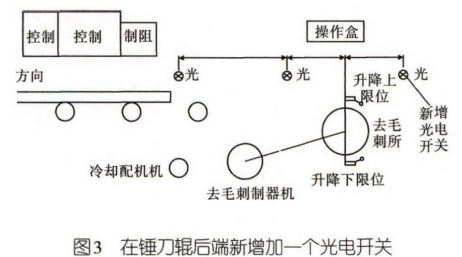

(3) 去毛刺機編制新系統程序與新增光電開關:去毛刺機在錘刀輻后端新增加一個光電開關, 用來控制輾道停止后反轉，如圖3所示，此光電開關為BK„通過繼電器隔離輸入PLC數字量模塊，在去毛刺機清理坯頭毛刺程序中(操作人員在畫面選中新系統按鈕)鑄坯離開BK,光電開關會有兩個延時時間繼電器指令，選擇長寬坯按鈕延時抬起是2 s 270 ms,選擇短窄坯按鈕延時抬起是1 s 800ms,微調的余量可以通過BIG光電開關來調整，以便于調整錘刀與鑄坯下沿接觸時間的長短，時間過長會降低錘刀的壽命，操作人員可以根據鑄坯的實際狀態調整去毛刺時間，既保證去毛刺效果又減少了備件的損耗。

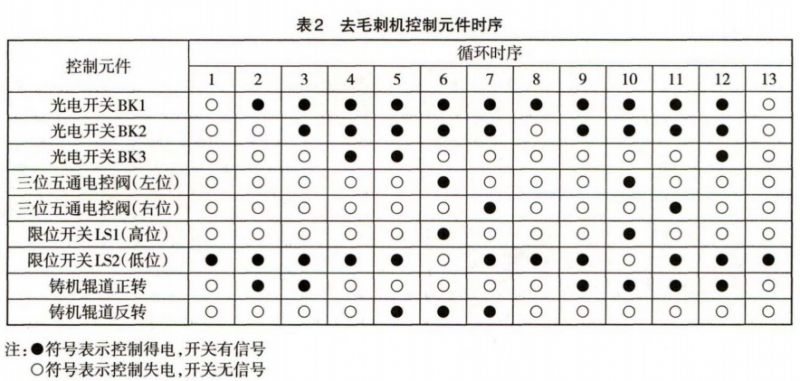

(4)在鑄流PLC中編制去毛刺新系統程序:在編制鑄機鑄流PLC程序與去毛刺機控制系統聯鎖時，首先不能阻斷影響去毛刺系統的邏輯循環指令。鑄流PLC系統控制引錠桿輾道系統和去毛刺棍道系統，去毛刺新系統投入使用必須滿足引錠桿接收機在接收位,其次引錠桿與去毛刺輾道選擇自動，且引錠桿與去毛刺輻道操作箱無急停信號、去毛刺機準備好、升降擋板在下位。當引錠桿送坯信號與去毛刺機BK3光電開關信號同時輸出時，引錠桿輻道與去毛刺輻道停止，開始執行清除坯頭毛刺程序段,3 s延時后去毛刺轆道反轉,在離開BK1光電開關與BK2光電開關后，引錠桿輾道與去毛刺銀道停止反轉，開始執行清除坯尾毛刺程序段，延時1s后正轉，引錠桿輻道光電開關、去毛BK1,BK2,BK3光電開關同時沒有信號時，延時10s后輻道停止（控制元件時序如表2所示），新系統去毛刺一個周期結束。

去毛刺新系統編程全部采用置復位邏輯指令，清除坯頭及坯尾毛刺程序段中,輸出信號均為置位。每執行完畢一段程序指令都會把上一段輸岀指令復位。如果去毛刺機未準備好或選擇去毛刺舊系統，則程序會自動將所有去毛刺循環指令復位。這樣有效避免與去毛刺的程序循環沖突，提高錘刀使用壽命，減少備件消耗。

5結論

通過本次改進，減輕了設備維護人員及火切操作人員的勞動強度，大幅降低整套設備的故障率,減少設備的維護成本，提高了鑄坯的成材率及生產效率，取得了良好的經濟效益。通過實驗證明，此系統使去毛刺率提升至98%,保證了鑄坯的產品質量。
