曾慶煒
(通鋼股份有限公司)
摘 要：簡述螺桿膨脹動力機原理及技術特點。針對通鋼 3 臺120t 轉爐余熱蒸汽回收的情況，利用螺桿膨脹發電機組進行發電，按運行時間4000h，電價0.6元/ KWh 計，投資回收期約2年。 在不影響公司蒸汽平衡的條件下，減少了能源浪費，達到清潔生產的目的，并且經濟效益和社會效益良好。
關鍵詞：轉爐余熱蒸汽；螺桿膨脹發電機組；發電
通化鋼鐵股份有限公司現有 3 臺 120t轉爐，每臺轉爐各配1 臺 100t 蓄熱器。飽和蒸汽經蓄熱器穩壓后，匯入廠區蒸汽管網供廠區生活使用，冬季用于采暖，而夏季大量蒸汽放散或者在蒸汽管網中冷凝成水排放，造成能量浪費。轉爐平均產汽量為 26.8t/h，蓄熱器正常工作壓力為1.1MP，具有較高的余熱利用潛力。為充分利用現有轉爐余熱資源并節省投資? 擬新建轉爐飽和蒸汽螺桿膨脹發電機組， 在不影響公司蒸汽平衡的基礎上利用蒸汽壓差能量進行發電，減少能源浪費，獲得良好的經濟效益。
1 螺桿膨脹動力機原理及技術特點
1.1螺桿膨脹動力機原理
螺桿膨脹動力機是在螺桿壓縮機基礎上研發的， 基本構造由兩根 (陰、陽) 螺桿轉子和機殼組成，按氣體壓縮的逆原理工作，工作時，蒸汽介質先進入機內螺桿齒槽，推動螺桿轉動，著螺桿轉動。容積不斷增大，蒸汽降壓降溫膨脹(或閃蒸) 做功，最后排出氣體，從主軸陽螺桿輸出功率，驅動發電機。
1.2 螺桿膨脹動力機技術特點
(1) 螺桿膨脹動力機結構簡單、 體積小、 占地少、 運行平穩且操作簡單。
(2) 由于結構及工作原理不同于汽輪機其能廣泛用于飽和蒸汽、 過熱蒸汽和汽水混合物等介質，且具有自除垢的能力，對介質無特殊要求。
(3) 螺桿膨脹動力機的效率對介質參數和負荷變化不敏感，允許介質壓力、 溫度和流量大 范圍波動。
因為轉爐生產呈周期性，冶煉周期一般為38mi 左右，吹煉期一般為15min左右，轉爐僅在吹煉期產生蒸汽， 轉爐產生蒸汽具有間斷性、周期性。 由于螺桿膨脹動力機具有以上的技術特點，所以適應轉爐生產的周期性。
2 設計方案
2.1轉爐蒸汽發電系統

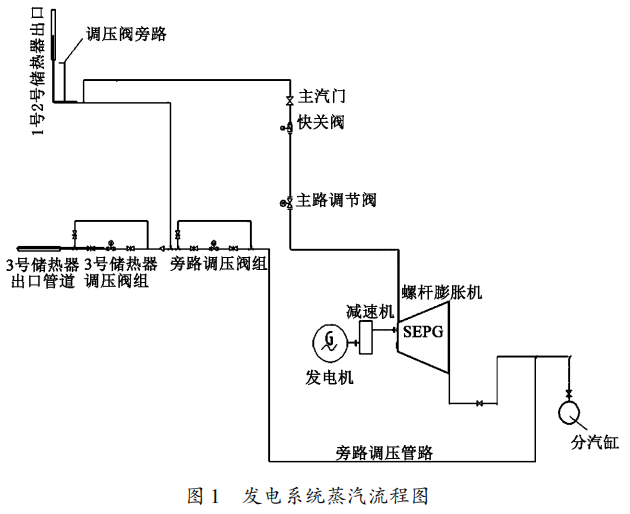

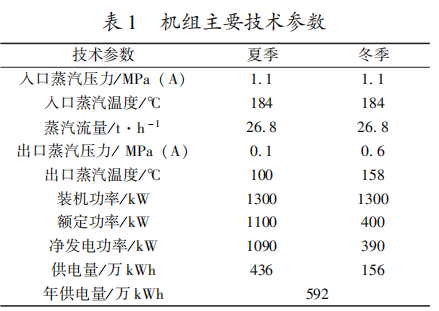

通鋼 3臺120tt 轉爐汽化冷卻煙道回收大量熱能產生蒸汽，通過蓄熱器均壓后，經集汽缸引入飽和蒸汽管網。在蒸汽管網設置一路電動閥，將飽和蒸汽引至蒸汽螺桿膨脹機驅動發電機進行發電。 飽和蒸汽經螺桿膨脹機減壓發電，排入廠區蒸汽管網。螺桿膨脹機組夏季和冬季蒸汽進汽參數均為 26.8t/h，壓力1.1MP（A）；蒸汽排氣參數夏季壓力為0.1MP（A），冬季壓力為0.6MP（A）。夏季螺桿膨脹機組額定發電功率為 1100kW，冬季額定發電功率為 400kW，機組主要參數見表1，發電系統蒸汽流程見圖 1。
2.2 設備選型
該發電系統的主要設備是螺桿膨脹機和發電機， 其中螺桿膨脹機型號為 SEPG400 － 1300 / 3000 －1.35－C，額定功率為 1100 / 400，額定進汽量 26.8t / h， 額定進汽壓力 1.1MPa， 額定進汽溫度 184℃ ， 額定排汽壓力0.1 / 0.6MPa， 額定排汽溫度 100/ 158℃ ， 額定轉速3000r/ min。
發電機型號 1300kW － 1500r/ min，額定功率1300kW， 額定電壓 10kV， 額定頻率 50Hz，功率因數0.88，額定轉速1500r/ min。
2.3控制系統
采用自動控制方式和手動控制方式，并能實現無擾動相互切換，螺桿膨脹發電機組、 輔助系統以及電氣控制都集中在蓄熱間發電站控制。中控制設置在蓄熱間內螺桿膨脹機旁， 并設置遠程畫面供轉爐控制室監控。
2.4調速系統
調速系統主要由 PLC (可編程邏輯控制器) 和執行器組成，控制系統包括: 超速保安裝置以及潤滑油和冷卻水保護，溫度保護等。其中任一保護裝置一旦發生故障，都能同時發出光報警，必要時能自動停機并觸發相關連鎖控制，確保設備安全，其工作原理有以下2 種。
(1) 轉速控制: 轉速信號取自螺桿出軸測速傳感器，采用閉環 PID 調節方式，以轉速反饋作為調節參量，控制進氣調節閥的開度，從而保證螺桿膨脹動力機按設定的轉速穩定運行。
(2) 載荷控制: 可以根據負載 (壓力、 溫 度、 功率等) 要求，以負載反饋參數作為調節量，采用閉控制方式包括自動控制方式和手動控 制方式，并能實現無擾動相互切換。
3 效益分析
3.1項目直接經濟效益

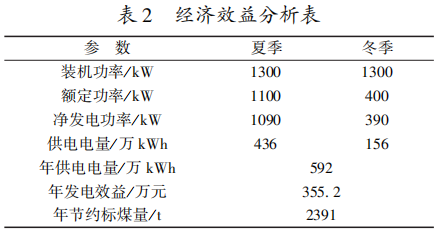

均按運行時間 4000h，電價 0.6元/kWh， 經濟效益分析見表 2。項目投資 620 萬元，投資回收期約2年。
3.2社會效益分析
項目無煙塵及其它污染物排放，大大減少了蒸汽向空氣中的排放量，改善了周邊環境， 環保性能好，屬清潔能源生產技術。
以煉鋼過程中產生的低壓飽和蒸汽作為熱源，整個發電工藝過程不需要燃燒燃料，對大氣環境不增加任何污染物排放。 同時能增加電力供應等，實現節能減排。
項目回收利用余壓、余熱發電，可以降低企業的產用電量，一方面提高一次燃料的利用 率，另一方面優化了企業整體能耗結構。從更高的層面來看，企業自身能耗的優化，為緩解社會能源供求緊張，減少煤炭消耗和二氧化碳排放也產生積極的作用。
4 結語
通鋼采用螺桿膨脹發電機組進行轉爐余熱蒸汽發電，維護成本低，經濟效益明顯，投資回收期短。 在不影響公司蒸汽平衡的基礎上利用蒸汽壓差能量進行發電，減少了能源浪費，達到清潔生產的目的，并且經濟效益和社會效益良好。
