畢順華

（攀鋼工程公司修建分公司  攀枝花617062）

【摘要】分析了板坯連鑄機扇形段干油集中潤滑系統存在的主要缺陷，提出了相應的整改措施。為同類設備改造提供了可借鑒的經驗。

【關鍵詞】集中潤滑系統；缺陷；改造

1  引言

連鑄的干油集中潤滑設備是保障設備使用壽命的關鍵，一旦系統存在缺陷就會損壞設備，使鑄坯表面產生缺陷，制約連鑄生產，也會造成大量的人力、物力、財力消耗。

攀鋼提帆煉鋼廠有2臺板坯連鑄機（1機2流和1機1流），分別于1993年10月、2003年11月建成投產。由于各種原因，導致潤滑系統故障率高、維修困難、潤滑油消耗大、水處理成本增加等。

2  工作原理

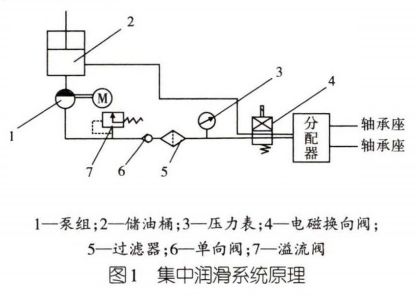

該系統采用雙線干油集中潤滑系統，如圖1所示。通過雙線分配器向各潤滑點定量供送油脂。主要由泵組1、溢流閥7、電磁換向閥4、分配器等組成。當啟動電動機運轉時，泵輸岀的壓力油經過單向閥6、電磁換向閥4進入分配器其中一條管路, 壓力油推動分配器閥芯換向，將分配器內的油注向潤滑點管路（如果分配器前端某一處漏油，整個系統壓力就上不去，其它所有分配器也不會工作）。當該管路的壓力達到設定值時，信號傳到PLC控制柜,PLC再將信號送到電磁換向閥4,使其換向，潤滑油進入另一條管路（工況同上）。換向后,PLC將信號送到泵組,電動機停止運行,待設定的周期（間隔時間）到達后，電動機重新啟動，重復以上程序。

3  故障原因分析

（1） 設計因素：板坯連鑄機扇形段尺寸大、重量重、需要的管網多（水、電、壓縮空氣、液壓油、潤滑油）,因此扇形段管網密布,導致檢修效率低下。一旦出現管接頭泄漏，需要拆卸較多的零部件，使小故障需要很長時間處理。

扇形段有內弧輻和外弧銀，集中潤滑系統的分配器也分別設在內、外弧的扇形段框架上。扇形段及其框架安裝在基礎上，外弧框架離地溝的距離大致2m。因此,在線處理外弧分配器及管線的漏點故障時間長,勞動強度大。

（2） 潤滑管路走向：管路安裝時從地溝兩側經過，固定在基礎梁上，然后經過軟管接入扇形段。導致維護、檢修困難。甚至漏點無法查找，只好等停機檢修，潤滑油流失嚴重，影響水的處理。

(3) 使用年限：雖然采用的是不銹鋼管，但使用時間久，存在油脂污染腐蝕穿孔、油脂變質結塊等問題，導致管路漏點多，影響系統壓力和供油，影響軸承壽命。加之維修困難使板坯連鑄機的故障率居高不下。

(4)工況因素：扇形段工況差，溫度高,導致潤滑管接頭的橡膠密封材料老化快，導致系統漏點經常岀現，影響設備運行。

4  改造措施

4.1  將外弧分配器設計在內弧

根據現場實際情況，將外弧分配器設計在方便維護檢修的內弧框架上，減少了大量的管線鋪設工作，潤滑點與分配器還可采用銅管連接。

4.2 重新設計潤滑系統管路走向

取消原來所有管路,根據實際工況，按照管線最短原則、施工檢修便捷高效原則重新設計。將潤滑系統的供油主管道安裝在流道外側的地面上(用管夾固定),分支油管分別對應扇形段位置安裝,再用金屬軟管與扇形段上的潤滑管接頭連接。

4.3設計潤滑管接頭

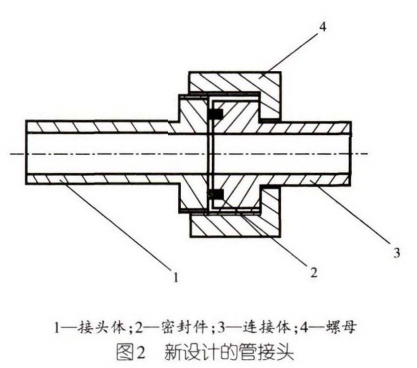

對于壓力高、工況差的管接頭,取消普通的橡膠密封形式。重新設計不銹鋼管接頭。新的管接頭如圖2所示。大大減少了漏點和泄漏頻次，縮短了系統停機時間。

4.3.1 管接頭的設計計算

根據系統壓力P=20MPa,確定潤滑不銹鋼管的內徑d和管壁厚δ：

式中:q——單位時間內通過油管的流量/(m'/s);

V——油管中允許的流速,一般取2.5-5 m/s。經計算 d=8.9 mm，取 d=10 mm。

油管壁厚：

式中：P ——管內工作壓力，設計為16MPa;

[σ]——油管材料許用應力，[σ]=750 x10^-6 計算得δ= 1.6 mm，δ=3 mm。

4.3.2 管接頭的特性

該管接頭結構簡單，關鍵是密封材料采用一種壓縮性強的金屬材料，其密封性能強，在使用、維護過程中如果做好以下幾點，基本上可以很長時間不需維護。

(1)密封件要進行退火處理。

(2) 接頭體和密封件的配合面要求的加工精度為尊，可以提高密封的可靠性。

(3)接頭在安裝時.必須將接頭盡量擰緊，保證密封件有一定的壓縮量。在使用15天左右，要對接頭再擰緊一次。以后,1年左右基本上不需維護。

5  改造效果

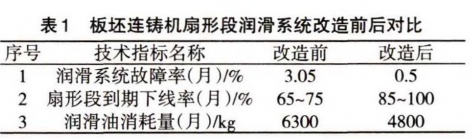

攀鋼兩臺板坯連鑄機改造后，扇形段的集中潤滑系統故障率大大降低。設備運行穩定，基本實現了固定周期更換，同時亦改善、提高了鑄坯質量，創造了較大經濟效益。改造后的設備技術指標對比見表1。

按每月節約潤滑油1500 kg,按照市場價格30元/kg計算，每年節約54萬元。

6  結論

板坯連鑄機扇形段干油集中潤滑系統改造后,設備運行穩定、故障率極低、故障查找快捷、檢修維護方便,值得同類設備借鑒。

參考文獻

[1] 黎啟柏.液壓元件手冊[M].北京：冶金工業出版社，496-497.

[2] 王文斌，單平，朱夢同等.機械工程師手冊[M].3版. 北京：機械工業出版社,61.
