谷嘯 翟連國
( 江蘇沙鋼集團焦化廠，張家港 215625)
摘 要: 介紹了 6 m 焦?fàn)t生產過程中機側煙塵綜合治理技術和措施，分析了推焦操作中的煙塵控制難點，提出了分類施策、精準治理的理念。采用主輔結合的方式，有效治理推焦各環節的煙塵，并實現遠程操作控制。
關鍵詞: 焦?fàn)t; 煙塵收集; 立體消煙; 水封槽密封
目前國內 6 m 焦?fàn)t大多數為 10 年前投產，在環保設計中相對新建的焦?fàn)t比較薄弱，只能通過后期改造提高環保水平，特別是機側的煙塵治理相對比較復雜，難度較大。在摘門、推焦、平煤過程中都會有煙塵外逸。本文就沙鋼焦化廠在機側煙塵治理方面進行的改造工作進行簡要論述。
1 早期焦?fàn)t機側煙塵治理方法
要有效收集煙塵，必須配備除塵裝置，可采用機側地面除塵站或者車載除塵系統對機側煙塵集中吸收處理。我廠機側除塵采用地面布袋除塵形式，風量 170 000 m3 /h，可變頻調速，2 座焦?fàn)t共用 1 座地面除塵站。煙塵通過地面集塵管道送入地面除塵站，對焦?fàn)t推焦過程中產生的煙塵進行治理。地面除塵站系統包括陣發性高溫?zé)焿m冷卻分離阻火器、預噴涂裝置、脈沖袋式除塵器、通風機組、消聲器、煙囪、氣力輸灰系統等。
地面除塵站開始工作時，煙氣在風機的作用下從機側吸氣罩吸入后，先經除塵管道進入陣發性高溫?zé)焿m冷卻分離阻火器進行預處理，然后經脈沖袋式除塵器凈化后，由排風機經煙囪排至大氣。除塵器收集的粉塵經氣力輸灰裝置送至預噴涂裝置，預噴涂裝置中的粉塵逸入灰倉，然后使用真空罐車外運。
為避免煙氣中的焦油粘結除塵器布袋，設置預噴涂裝置，將焦粉隨氣流均勻地吸附在除塵器布袋上，從而阻止煙氣中的焦油直接與布袋接觸。預噴涂裝置按照設定好的程序自動依次完成噴吹。為防止除塵器內部結露，除塵器配有保溫措施。
在推焦機上針對摘取爐門、爐門爐框清掃、平煤等導致煙塵逸散的操作設置煙氣捕集裝置，通過除塵管網、調風閥與除塵主管道連通。煙氣通過推焦機軌道外側地面上設置的水封管線，在引風機的作用下將推焦、平煤、清理門框時機側爐門處產生的煙塵抽吸到布袋除塵器進行煙氣凈化，凈化后的氣體通過煙囪排入大氣。推焦除塵系統包括推焦機增設的集塵系統、帶有供排水功能的地面水封系統、在爐體上設置與爐口擋板配合密封的擋煙板、地面上設置的地面除塵站及配套的電氣系統。機上管道由推焦吸口、平煤吸口、調節閥板、U 型管、支架及管道組成，其作用是借助地面除塵站風機的吸力將爐體逸散出來的煙氣從推焦吸口和平煤吸口吸入，經管道及 U 型管進入到地面水封槽內，最終進入地面除塵站凈化。爐口煙罩是在推焦機上面和兩側加裝的整體擋風板，其作用是降低外界空氣對煙塵抽吸的影響，防止推焦機兩側的風對從爐體逸散出來的煙氣擾流，保證推焦機除塵系統的集塵效果。
2 煙塵控制難點分析
機側除塵系統投入運行后，焦?fàn)t大部分煙塵得到了有效控制，但是在機側摘門、推焦時偶有垮焦，此時落入刮板機的焦炭瞬間產生大量蒸汽并伴隨有煙塵集中冒出，除塵罩頂部無法與爐體進行嚴密密封，導致無法全部被機側除塵系統吸除。為了應對推焦機刮板處的煙塵、摘門后流淌的焦油煙等特別設計了幾種輔助裝置( 已獲得實用新型專利) ，分層次立體消煙，杜絕無組織排放。本實用新型專利是焦?fàn)t生產輔助裝置，應用在推焦機上收集推焦過程中的煙塵，并能適用于垮焦等特殊條件下煙塵無法收集的情況。
推焦機在推焦前，摘開機側爐門后，部分機側的焦炭落入 1# 刮板機內，并有黃煙從刮板機內冒出，大量垮焦時黃煙尤為嚴重，煙塵無法得到有效控制。推焦機前部煙罩因車輛移動、爐體熱脹等原因無法進行機械硬密封，推焦摘門時有部分煙氣逸散，影響環保超低排放指標。
3 針對性治理方案
3． 1 摘門垮焦煙塵治理方案

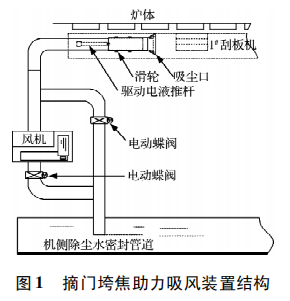

推焦機上新增摘門垮焦助力吸風裝置，具體結構見圖 1。
( 1) 在推焦機二層平臺西側增設1臺15 000 m3 /h 風量的離心引風機。
( 2) 將 Ф400 mm 吸塵管道從推焦機 1# 刮板機西側接至機側除塵水封處，并在引風機的吸塵管道上安裝2 個 Ф400 mm 電動蝶閥。
( 3) 在推焦機 1# 刮板機西側安裝 1 個吸塵口，高度約 1． 5m，在吸塵口的下方安裝 4 只滑輪，采用電液推桿進行驅動，便于吸塵管道及吸塵口來回伸縮，伸縮長度約 1． 5 m。
( 4) 在推焦機出爐工操作平臺西側立柱處安裝2 個操作箱，用于機側出爐工對吸塵裝置進行手動操作。
( 5) 在司機室操作面板上安裝引風機、電動蝶閥的啟動操作按鈕，由推焦機司機進行風機的遠程操作。
( 6) 集塵主管道與原機側吸塵主管道連通，保證吸力不低于 600 Pa。
推焦時，司機在接收到摘門或推焦開始信號后，將遠程按鈕打開，指令吸塵口前進，風機啟動，閥門打開。上述吸塵罩運行至推焦機 1# 刮板機接料點時，產生的無組織排放煙氣全部被吸收，且不影響炭化室的正常推焦操作。吸塵罩吸收后的爐頭煙進入集塵主管道，再經除塵管及風機的助力吸入水封槽，最終在機側除塵裝置進行煙氣處理。司機在接收到關門或推焦結束信號時，將吸塵罩收回，變頻控制風機低速運轉，最后關閉自動閥，以達到節能的目的。
3． 2 機側爐體頂部與推焦機密封技術方案

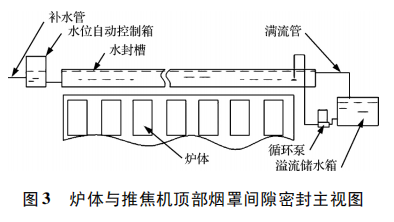

爐體與推焦機頂部煙罩間密封不嚴的煙塵治理方案見圖 2 和圖 3。
（1） 在焦?fàn)t機側爐柱頂部安裝槽鋼托架。
( 2) 將分段水封槽安裝在槽鋼支架上，并焊接成整體，擺放在槽鋼托架的卡槽內，考慮到水封槽受熱膨脹等因素，無需焊接固定，且安裝位置不能影響小爐門的開閉等動作。
( 3) 在推焦機除塵罩上安裝耐高溫纖維布，插入水封槽中形成液封，水面與高溫纖維布接觸 5 ～8 cm效果最好。
( 4) 在水封槽的一端安裝水位自動控制箱，用于機側水封槽的液位控制，水位低于正常水位時能自動補水。
( 5) 在水封槽的末端安裝滿流管，滿流水進入溢流儲水箱，防止水溢出影響焦?fàn)t生產及周圍環境。
( 6) 儲水箱經過循環泵送至補水管，再進入水位自動控制箱，起到循環及冷卻的作用。
因無法在推焦機與爐體間加入硬密封，且該處為高溫區域，綜合考慮還是采用在爐柱上焊接角鋼支撐架，安裝水封槽，推焦機煙罩安裝耐高溫纖維布，插在水中，形成密封，通過水封的形式有效封堵推焦機與爐體之間的煙塵擴散問題，改善現場環境，使煙塵得到有效控制。
4 結語
目前焦化行業針對焦?fàn)t生產的煙塵治理和無組織排放都在進行深入研究。通過以上技術改造，解決了焦?fàn)t生產過程中，推焦機摘門、推焦、平煤時部分煙塵外逸問題，運用輔助裝置精準收集垮焦煙塵，在 6 m 焦?fàn)t推焦煙塵治理中效果顯著。
