張俊鋼

(安陽鋼鐵建設有限責任公司  安陽  455004)

【摘要】針對燒結機機頭鋪底料倉設備進行技術改進，大大地提高了鋪底料倉設備的穩定性和生產能力，解決了大塊燒結礦扛、卡鋪底料擺動料斗等長期存在的問題。保障了設備平穩運行。

【關鍵詞】燒結機；鋪底料倉；安裝報警裝置

1前言

安鋼煉鐵廠3號燒結機年生產燒結礦500萬t, 直供3號高爐優質燒結礦，與3號高爐屬于鋼性對接，它的運行是否正常直接制約到高爐生產。鋪底料設備又屬燒結生產系統中的咽喉設備.設備使用性能的好壞，嚴重影響燒結礦的產量和質量。然而,3號燒結機自投產以來，多次出現因配料中煤粉量過大、燒結礦過燒或其他生產原因造成燒結機臺車粘接大塊燒結礦，在單輾處不能脫離臺車。嚴重時會導致鋪底料擺動料斗傾翻，致使數十t的鋪底料灑滿臺車，造成燒結機長時間停機事故。

2鋪底料倉工作原理

燒結機鋪底料倉是燒結生產的主要設備，安裝在機頭九輾布料器的前部，燒結礦經過篩分系統分級，成品燒結礦直接運輸?shù)?號高爐，14mm 左右的燒結礦作為鋪底料通過皮帶直接運輸?shù)綗Y(jié)機上方的鋪底料倉內，鋪底料倉起著儲存鋪底料和將鋪底料均勻裝入燒結機臺車的作用。鋪底料倉兩側裝有兩個軸承座用來固定擺動斗，燒結機生產時在有限范圍內前后擺動料斗，行程不超過100mm,起到緩沖作用。料斗背部兩端各連接一根?30mm鋼絲繩，鋼絲繩下部有配重，用于擺動料斗在算條壓輻未完全壓平的爐條扛卡后，在有效范圍內前移后能及時復位，鋪底料就能均勻準確的按照設定要求鋪在臺車上。起到保護臺車爐條的作用,滿足燒結生產要求。

3存在問題分析

燒結機在生產過程中，有時難免會出現燒結機配料煤粉過大、燒結礦過燒等因素，就會導致臺車上結大塊，臺車算條上粘接燒結礦大塊經過機尾單輾處有時不能夠及時脫離，隨著臺車的運行，如果不及時發現進行處理，臺車運行至燒結機機頭，過燒的燒結礦因粘接過牢，就會扛、卡鋪底料擺動斗，造成擺動料斗移位，向前嚴重傾斜，導致大量的鋪底料倉傾斜至燒結機臺車上，造成嚴重停機事故。直接影響到燒結礦的生產，就會長時間停產造成高爐休風。

4改造方案

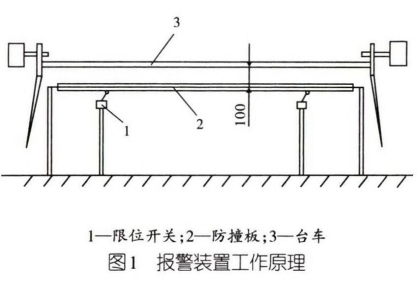

臺車粘接大塊現象一般不易及早發現，特別容易造成事故。所以為了消除存在的生產隱患，做到防患于未然。根據分析研究和現場測繪，利用杠桿原理,設計研制了一套燒結機臺車結大塊報警裝置。根據臺車寬度安裝在臺車下部接近機頭部位（5號風箱位置）比較合適，因在這個地方, 粘接不牢的已經在回程脫落，未脫落的就是牢固粘接的大塊，安裝結大塊報警裝置可以隨時監測到，以便隨時停車及時處理。距離鋪底料倉還有一定距離,發現后不會影響到鋪底料倉（見圖1 。

結大塊報警裝置具體制作安裝方法是在燒結機下方,收塵箱上方焊制固定底座，中間制作成可以轉動的翻板，下部加焊支撐進行加固，上部加裝防撞板，裝上配重。正常情況下防撞板是直立且與臺車爐條垂直的。防撞板上部離臺車爐條高度60mm,兩側距臺車欄板寬度約150mm。并在兩側下端加裝兩個限位器，報警系統接入主控室，進入電腦PLC系統。一旦燒結機臺車粘接大塊燒結礦,運行至報警裝置位置,防撞板傾斜度超過100 mm（也就是鋪底料擺動斗距臺車爐條高度），觸動限位器，主控室報警鈴就會響起，崗位工就會及時發現并處理粘接大塊的燒結礦，消除大塊的燒結礦對鋪底料擺動斗的扛掛。

5效益分析

3號燒結機正常產量為14 000t/d左右 即每小時5831燒結礦；燒結礦100元/t,按每次事故停機搶修時間6h計算，可增加產值349 800元。

節約人工費用2250元,節約材料費用500元。

合計綜合效益為352 550元。

6結束語

結大塊報警裝置結構簡單，制作安裝費用少，操作方便，效果明顯。改造后生產中多次出現大塊燒結礦觸動限位器報警,燒結機主控室都能及時發現，通知崗位工及早做好準備，在臺車運行至機頭翻轉位置及時清除，確保了設備順行,杜絕了因臺車粘接大塊導致的設備長時間停機事故。改造后降低了職工勞動強度，燒結機臺車上鋪料均勻，維修次數減少，而且能耗大大降低，滿足了燒結機生產的正常需要，提高了設備作業率，為高效生產優質燒結礦打下了堅實基礎。
