杜鎮鋼 曹銀平
(寶鋼股份煉鐵廠)
摘 要 以寶鋼JNX70-3型焦?fàn)t為樣本，從烘爐工藝角度對烘爐過程直行溫度控制進行了深入研究，以煤氣壓力、廢氣盤吸力等調節手段為基礎，探索實施了冷卻通道升溫新方案，總結了JNX70-3型焦?fàn)t烘爐實踐過程中一些好的做法，確保了焦?fàn)t烘爐期間升溫受控，爐體膨脹均勻。
關鍵詞：JNX70-3型焦?fàn)t；烘爐；直行溫度
直行溫度作為烘爐過程重要控制指標，控制質量的優劣直接影響焦?fàn)t烘爐質量，對未來焦?fàn)t投產運行和一代爐齡有決定性影響。
直行溫度分為機、焦側直行溫度，烘爐過程中直行溫度主要是通過測定機、焦側具有代表性的火道溫度來進行標定，各燃燒室直行溫度一般控制要求為全爐平均直行溫度 ± 10℃ ，保持全爐各燃燒室直行溫度的均勻性是確保焦?fàn)t耐材均勻膨脹的先決條件，也是確保焦?fàn)t整體密封性的重要因素。直行溫度不均或偏差過大，將導致焦?fàn)t各部位膨脹不均，內部氣體竄漏?炭化室爐墻平滑度和錐度出現偏差，對后期生產具有極大負面影響。
1 直行溫度控制實踐
寶鋼JNX70-3型焦?fàn)t烘爐過程中主要是通過精細控制煤氣壓力、 制定冷卻通道升溫新方案、 調節等措施，降低直行溫度偏差對爐體膨脹影響，提高烘爐升溫管理水平。
1.1 煤氣壓力精細控制

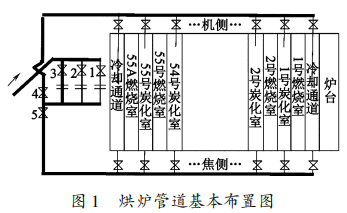

烘爐以COG 作為燃料，根據烘爐升溫所需煤氣量的不同，分階段采用三種不同直徑(D150mm、 D300mm 和 D450mm) 的管道往系統送氣， 三根管道單獨使用，但可以互相切換，每根管道均裝有調節閥和流量孔板，用于調節總煤氣量。 機、 焦側的調節閥分別調節兩側的壓力，每個炭化室的機、 焦側各安裝一只燃燒器， 每只燃燒器均設有調節閥和流量孔板，以控制單個燃燒器的煤氣量， 燃燒器內有空氣引入混合裝置?前端裝有噴嘴，焦?fàn)t烘爐管道的設置和調節閥門的分布如圖1。
在烘爐的過程中，爐體升溫是通過增加加熱煤氣流量來實現的，而煤氣流量在微調時不易控制。因此寶鋼 JNX70-3型焦?fàn)t通過逐步增加烘爐分配管壓力的方法來實現升溫控制， 即將目標溫度與分配管壓力一一對應，以管理火道溫度為目標，調節機焦側分配管壓力，煤氣量，從而達到溫度控制的目的。
通過改變閥 4 和閥5 (D500mm) 的開度來進行壓力調節，烘爐初期，升溫速度必須很慢，以0.1—0.2℃/h的速度升溫， 使用高熱值的COG 加熱， 決定了每次分配管壓力調整量較小。 在 D500mm 的管線上操作不足 10m3 / h 的流量變化，原有調節設備的精度無法實現，加上大氣溫度、 風向等外界因素的影響，爐溫的相對變化較大， 若調節不當，易造成烘爐溫度失控，甚至出現降溫的事故。 為此，在烘爐管線系統增設小口徑的調節閥6 和閥 7 (如圖 2， D150mm)， 便于微調，從而精細控制分配管壓力，保障直行溫度升幅均勻。
1.2冷卻通道升溫新方案

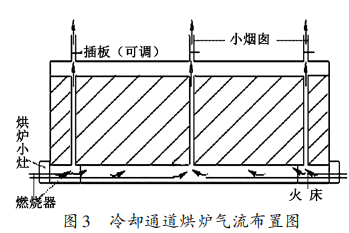

冷卻通道介于焦?fàn)t邊燃燒室和抵抗墻之間，是焦?fàn)t縱向壓力傳遞的“過渡區”，是燃燒室的高溫至抵抗墻的常溫的 “緩沖區”，烘爐時，冷卻通道兩側裝有小灶，一根長約 6 ~7m的燃燒器伸入通道內，燃燒器前段、 中間和尾部各有一個燃燒口，前面裝有調節閥和孔板用于調節煤氣量，爐頂區設三個小煙囪排廢氣，煙囪高度 2m，煙囪中部設插板，調節各個煙囪廢氣量的分配比例，具體構造如圖3。
冷卻通道的升溫與立火道升溫有所不同，開始時與立火道同步升溫，當溫度達到 500℃ 后停止加熱，此處往后所需的熱量由端炭化室經端燃燒室傳來， 直到烘爐結束?
當焦?fàn)t烘爐升溫到達800℃ 以上時， 可以轉 為正常加熱， COG 從煤氣管道經下噴管進入燃燒室內燃燒加熱，每 30min 換向一次，奇數燃燒與偶數燃燒狀態互換。
在烘爐過程中，燃燒室的熱量來自兩邊相鄰炭化室，邊燃燒室只有一邊靠炭化室，另一邊靠冷卻通道， 當冷卻通道升溫至 500℃ 后不再加熱，其保溫所需的熱量通過邊燃燒室從端部炭化室傳遞過來，因此端部炭化室熱負荷非常大，使邊燃燒室獲得的熱量偏少，導致膨脹不到位而產生竄漏。
正常生產時， 焦?fàn)t冷卻通道的實際溫度在800 ~ 850℃，根據這一情況，制定冷卻通道新的升溫方案，將冷卻通道的升溫最終目標值由 500℃提高到 800℃ ，在烘爐過程中，冷卻通道與火道同步升溫，達到 500℃ 后仍不熄火。
這樣既可保證邊燃燒室的供熱，穩定邊燃燒室的直行溫度，也可保證冷卻通道的膨脹不滯后。
1.3 廢氣盤吸力與直行溫度控制模型
在實際烘爐過程中，廢氣盤吸力的調整是控制直行溫度的可行途徑，通過調整吸力，使熱量在焦?fàn)t各室內達到均勻一致，保持直行溫度的均勻性，通過統計焦?fàn)t烘爐過程中廢氣盤吸力和直行溫度數據，研究兩者之間的關系，得出機、 焦側直行溫度擬合曲線如圖 4、 圖 5。
分析烘爐測量數據， 得到機、 焦側控制模型如下：
焦側模型為：
TCS ＝ 303PCS － 0P2CS
機側模型為：
TPS＝ 384PPS － 0P2PS
式中: T 為溫度，℃ ； P 為吸力， Pa； CS 為焦側；PS 為機側。
通過研究直行溫度與吸力的控制模型，使直行溫度控制更加簡便快捷。
1.4 轉正常加熱初期小流量加熱技術
轉入正常加熱后， 隨著煤氣管道管徑的加大(D ＝ 600mm)， 即使流量翻板趨于全關，實際流量還是偏大，這樣不但會使升溫超過目標值，而且會使流量調節翻板失去可調性，解決問題的關鍵在于不將超量的煤氣送入爐內，通常是將管道上的截止閥關小，但會制約管道內的煤氣壓力，當管道內的煤氣壓力過小時，一旦壓力波動出現負壓就可能導致回火爆炸，根據這一情況，對焦?fàn)t進行間斷加熱，即在保持較高 (超過目標值) 流量的前提下，單位時段內縮短焦?fàn)t的加熱時間， 具體措施如下：
(1 ) 縮短交換機的換向周期， 由 1 次/30min， 改為 1 次/ 20 min，增加交換頻度，降低升溫幅度直行溫度異常是指溫度偏差超過標準溫度 ± 5℃ (烘爐技術單位一般要求為 ± 10℃ )， 由圖可以看出， 應用上述措施之后， 直行溫度達標率顯著上升。
(2) 降低了因升溫偏差導致的焦?fàn)t各部位膨脹不均的現象，確保了焦?fàn)t整體的嚴密性。
3 結論
(1) 通過煤氣壓力的精細控制保障了直行溫度升幅的均勻性。
(2) 提高冷卻通道升溫目標值， 由 500℃ 提高至800℃ ，確保了冷卻通道膨脹不滯后。
(3) 得到 JNX70-3型焦?fàn)t機、 焦側直行溫度模型。
(4) 轉正常加熱之后，小流量加熱技術確 保了直行溫度升幅可控，總體而言，運用上述措施在一定程度上確保 了JNX70-3型焦?fàn)t烘爐直行溫度的均勻性，升溫受控程度大大加強，為保障烘爐過程中焦?fàn)t膨脹均勻性和整體的嚴密性起到了不可替代的作用。
