楊玉巍¹   王曉輝²   曲迪²

（1.北方重工集團有限公司冶金裝備分公司；2.北方重工集團有限公司礦業裝備分公司 遼寧沈陽 110860）

摘 要：解析了燒結臺車在我國高爐煉鐵工藝設備中的重要性，介紹了燒結臺車的主要結構和傳統更換臺車隔熱件存在的問題， 提出了免拆欄板更換隔熱件的新型結構，著重分析了其工作原理，概述了其應用情況。

關鍵詞：燒結臺車；更換隔熱件；檢修維護；結構改進

燒結法和球團法是我國人造富礦的主要手段，是高爐煉鐵前期準備的最重要環節之一。燒結機是整個燒結工藝中最基本的機械設備，其主要組成部分是由臺車組成的燒結帶。

燒結臺車在使用過程中將會直接承受裝料、點火、抽風、燒結直至機尾卸料的整個工序^[1]，它數量多、受力復雜、工作溫度高且不均勻，并反復承受熱狀態下的載荷，是燒結機上最主要的易損件，需定期維護更換，檢修工作量非常大。因此，研制一種高效維護臺車的方法，具有重要的現實意義。

1 燒結臺車結構簡介

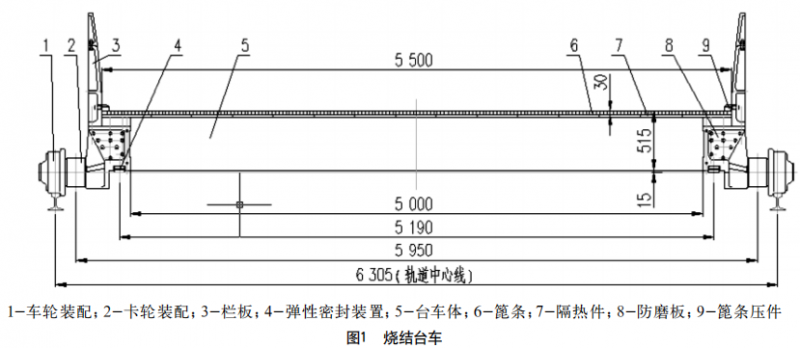

燒結臺車主要由臺車體、欄板、彈性密封裝置、隔熱件、篦條、卡輪裝配、車輪裝配、防磨板、篦條壓件等組成（見圖1），其隔熱件套裝在臺車體主梁上，篦條通過套裝在隔熱件上，欄板用高強度螺栓把合在兩側面，安裝篦條壓件防止篦條脫落。

2 傳統的更換隔熱件形式

篦條與隔熱件同為臺車上體量較大的易損件，篦條更換可通過隔熱件靠近欄板的缺口依次拆下和安裝來完成，再用篦條壓件壓緊端篦條，不需要拆卸欄板，但是現有技術中使用更換隔熱件的標準程序必須先拆卸下臺車欄板，然后才能夠更換隔熱件。欄板與臺車體采用高強螺栓連接，拆裝需要使用吊裝設備及定扭矩扳手，費時費力。由于燒結現場工況復雜，且每次檢修周期中的設備檢修時間很短，另外在燒結平臺上的有效檢修工作空間很小。因此，研制開發一種免拆欄板更換隔熱墊的臺車結構一直是急待解決的課題。

3 新型更換隔熱件結構形式

為有效降低現場檢修人員的工作強度，改善安裝現場無法快速安全更換臺車隔熱墊的現狀，縮短了檢修時間，研制了一種免拆欄板更換隔熱墊的新型臺車結構（見圖2）。

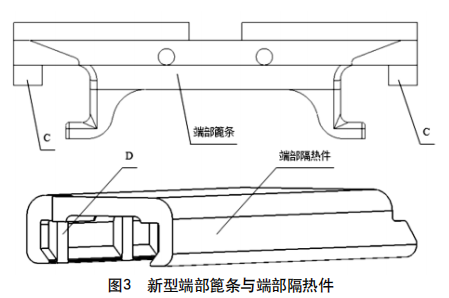

該新型臺車結構包括新型端部篦條、新型端部隔熱件、新型次端部隔熱件、篦條壓件、欄板、新型主梁結構（包括端部窄梁A和中部寬梁B）。端部篦條設計成斜面結構，便于用篦條壓件壓緊。在端部篦條上設置兩處凸塊C，凸塊C安裝在欄板與端部隔熱件之間的空隙中，防止端部隔熱件脫落。端部隔熱件設計成內部具有規則排列的凸塊D結構，能夠使端部隔熱件被安裝在端部窄梁A上時減少晃動，其卡扣部位延伸至中部寬梁B上，起到固定端部隔熱件的作用。每排隔熱件預留熱膨脹間隙12～2 6 mm，應當在間隙集中在一側時，也能保證端部隔熱件不脫落。次端部隔熱件及中間隔熱件安裝在中部寬梁B上，次端部隔熱件壓緊端部隔熱件，可以使端部隔熱件在臺車翻轉時不會脫落。車體主梁結構設計成端部窄梁A和中部寬梁B結構，利用端部窄梁A更換隔熱件，無需拆除欄板（見圖3）。

在更換隔熱件時，應先將篦條壓件拆下，然后拆下端部篦條，此時端部隔熱墊與欄板之間會出現一定空隙（端部篦條凸塊C所占空間）。拆掉所有篦條，將端部隔熱件向端部移動，因端部隔熱件的內腔尺寸大于端部窄梁A的寬度尺寸，所以，可將端部隔熱件取下。將次端部隔熱件和中間隔熱件移動到端部窄梁A處依次取下，然后再按相反順序?qū)⑿赂鼡Q隔熱件、篦條安裝上，用篦條壓件壓緊。

4 成果轉化及應用前景

該結構已經過系統論證和審核，即將應用在山東鋼鐵集團有限責任公司日照鋼鐵精品基地項目1#500 m² 燒結機上。與現有技術相比，該結構在不增加投入的前提下，即可實現不拆卸欄板更換隔熱件，極大地降低了設備維護和檢修難度，縮短檢修周期，保證設備產能。同時，也可實現臺車下欄板與臺車體鑄為一體，消除一處重要漏風點，降低了設備漏風率，提高生產效率。該結構既適用于新建項目，也適用于現有設備改造項目，符合當前燒結技術發展的需要，可廣泛應用于冶金燒結技術領域中。

5 結語

燒結礦是我國高爐煉鐵的主體原料，燒結行業在裝備技術上仍有非常大的提升空間。該文研制的燒結機臺車免拆欄板更換隔熱件技術結構簡單，明顯降低人力消耗，縮短檢修維護周期，同時具有一定的節能減排效果，是未來燒結發展的一大趨勢。

參考文獻

[1] 馬玎.燒結臺車篦條的失效研究與長效策略[D].廣西：廣西大學,2014.
