王銳

（陜西龍門鋼鐵集團煉鐵廠，陜西韓城 715405）

摘要：本文主要論述了龍鋼4#高爐在應用“中心取焦”后，高爐冶煉過程出現的一系列波動、失常、以及對應的措施、調劑思路進行分享探討。

關鍵詞：中心取焦；失常；恢復順行

1  前言

龍鋼4#高爐有效容積1800m³，設置26個風口，兩個鐵口，本高爐采用國內大型高爐先進技術，其中有皮帶上料、PW型串罐式無鐘爐頂、爐喉熱成像儀、密閉式軟水循環冷卻系統、高爐料面激光探測儀\無塵式出鐵及供料配套環保設施、廢氣環保在線監測、成熟的先進高爐管理經驗等。

該爐于2009年1月順利開爐，2018年2月27日停爐中修，于2018年4月10日點火送風，并快速達產達效，通過科學的系統精細化管理，堅持以穩定、順行、高產、低耗、清潔能源生產的目標，爐內爐外兩手抓，團隊竭盡努力，各項指標不斷突破歷史記錄。

4#高爐自投產后一直采用中心加焦技術，高爐開爐裝料角度采用激光料流軌跡探測角度為依據，通過摸索布料規律后校正角度達到了合理的煤氣流分布，高爐實現了長周期的穩定、順行，各項指標也得到了很大的突破，但隨著行業低成本冶煉的戰略實施下，大環境的不斷優化原燃料結構，出現原燃料理化性能下滑的狀態，中心加焦技術在進一步強化冶煉后出現了一定程度的限制，4#高爐在此原燃料質量的基礎上，穩定中心和邊緣兩股氣流，通過與國內先進企業多次的對標學習，經過研究與論證開始實施逐步取消中心加焦，但在實踐過程中也出現波動、煤氣流失常、后經過認真的總結對癥調劑很快扭轉，緊密注意爐型的變化，實行大高爐趨勢化管理，達到穩產增產取得良好的效果，同時給多種模型下的操作制度積累豐富的經驗。2019年4號高爐指標見表1

表1　2019年6-12月份煉鐵4號高爐技術指標報表

2  操作調整

2.1調整前期爐況運行主要參數如表2。

表2　高爐主要參數

2.1.1調整前

中心加焦裝料制度C^39.1₃^37.4₃^35.6₂^33.5₂^31.1₂^28.5₂¹³₄O^39.1₃^37.4₃^35.6₃^33.5₂^31.1₂ 通過對調整前邊緣與中心爐喉熱成像在線跟蹤、爐墻各層溫度、水溫差及爐芯溫度的綜合分析判斷，邊緣氣流相對較重，中心開放。要取消中心加焦必須要適當疏松邊緣氣流來保證煤氣出路。

2.1.2 調整過程：

（1）第一次調整：2020年1月3日開始調整裝料制度為C^38.5₃^36.8₂^35.0₂^32.9₂^30.5₂^28.1₂^25.1₂^21.1₂¹⁶₂ O^38.5₂^36.8₃^35.0₃^32.9₂^30.5₂^28.1₂  礦焦角同縮增加中心焦過渡檔位，中心向外環過渡，適當控制壓差，礦批減小至55t，負荷4.30改善料柱透指，調整后密切關注系統溫差、及爐墻各層溫度的變化防止邊緣氣流過分發展影響高爐長壽。

爐況反應： 1月4-9日，壓量基本穩定，透指較好，下料順暢，本體溫差有上升由3.0℃上升至5.6℃，熱成像觀察邊緣氣流發展，爐芯溫度略有下降趨勢，爐溫波動大。

（2）第二次調整：1月9日，參考第一次調整的情況，裝料制度調整為C^39.1₃^37.4₂^35.6₂^33.5₂^31.1₂^28.7₂^25.7₂^21.7₃O^39.1₃^37.4₃^35.6₃^33.5₂^31.1₂ 礦焦角同擴大，減少礦平臺使礦帶變窄，擴大中心無料區，外移中心焦至過渡檔位，運行兩個冶煉周期后逐步加風至415kpa，風量3500m³/min，頂壓235kpa，放開壓差至180kpa，通過提高風速來打開中心，全風口面積0.2559m²風速230m/s。

爐況反應：運行至1月10日中班，從熱成像觀察中心氣流較弱邊緣發展的征兆，本體水溫差溫差未有明顯升高趨勢5.0~5.5℃左右，下料基本順暢，壓量關系在出鐵前后有波動。

（3）第三次調整：通過兩日運行情況綜合分析，爐況穩定性較前期下降，且風量有萎縮，攻關小組經過謹慎商討后，決定采用了外廠同級別高爐中心取焦效果較好的經驗技術，于1月11日~12日調整裝料制度為C^39.0₃^37.5₂^35.5₂^33.5₂^31.0₂^28.5₂^25.5₂O^38.5₂³⁷₂³⁵₂³³₂^30.5₂^28.0₂ →C⁴⁰₃^38.5₂^36.5₂^34.5₂³²₂^29.5₂^26.5₂ O^39.5₂³⁸₂³⁶₂³⁴₂^31.5₂²⁹₂，（注：此裝料制度角度偏離了開爐探測料流軌跡角度）料線1.5m提至1.3m，去掉原過渡焦炭檔位，中心物料區再次擴大，礦焦角同推0.5°適當抑制邊緣，參數調整堅持了原思路進一步提高風速，用于打開中心，考慮原燃料實際情況，縮小礦批至42t，負荷4.0，輕料快跑，適當降低煤比，改善料柱透指，提高富氧量至12000m³/h，使高溫區位置下移，目標料速8批/h。

爐況反應：經過調整后初期，下料偶有較小幅度的滑尺，壓量關系在出鐵前后較為敏感，觀察中心氣流大而發散，邊緣氣流出現不穩定有局部氣流，本體溫差升高至6.0，爐芯溫度開始呈下降趨勢，爐墻溫上部溫度東南西南溫度升高無規則波動，此階段下隨著上部裝料制度的調整，爐型發生變化，以多觀察，量化調劑為主，加強爐前出鐵管理，狠抓原燃料篩分，維持此階段運行。1月18日由于受爐頂關鍵設備質量問題帶來的故障，高爐被迫休風4小時檢修處理，休風前期渣鐵溫度充沛，爐況穩定，于23:00堵6個風口，恢復至全風80%階段時，出現第一次崩料管道行程，東南方向料面吹翻，隨后1月19日全天共計崩料管道行程4次，順行徹底遭到破壞，煤氣流失常，爐墻各層溫度大幅度波動，爐墻8、9段部分測溫點逐步出現呆滯，東南方位上部出現粘結，渣鐵溫度急劇下行，爐況進一步惡化，17；30難行懸料，停煤停氧，減風至150kpa以下崩料，料線5米，且3個尺偏差較大，對于爐況出現的失常狀況分析為，在調整過程中造成邊緣負荷偏重而中心氣流未達到順暢，頻繁吹翻后爐墻上部出現局部粘結，對此采取集中加焦4批改全焦一個冶煉周期進行恢復，并調整裝料制度為C^38.5₃^36.8₂^35.0₂^32.9₂^30.5₂^27.9₂^25.1₃O^38.5₂^36.8₃^35.0₃^32.9₂^30.5₂  （恢復開爐探測的等圓料流軌跡角度）按風量操作放緩恢復節奏，適當提高爐溫控制生鐵含[Si]0.40~0.50%，物理熱＞1495℃降低渣堿[R₂]至1.10~1.15，按照風速達到240m/s，開始開風口，經過36小時恢復，爐況逐步恢復至全風，礦批50t負荷4.33，中心氣流徹底打開，邊緣氣流適宜，爐芯溫度逐步回升，爐況得到扭轉，達到進一步強化的基礎。

3  調整效果

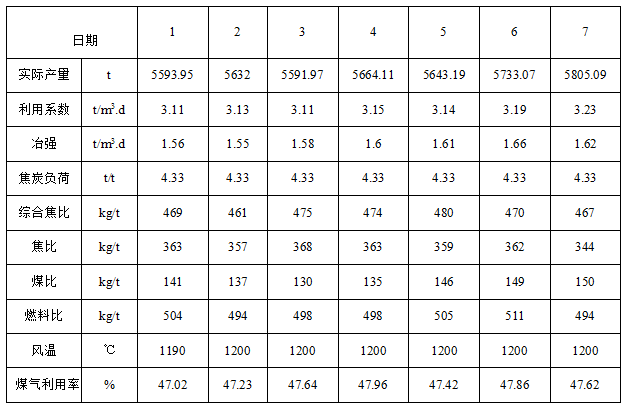

經過一周時間的穩固，2月份第一周各項指標得到很大的突破，如表3：

通過中心取焦在4號高爐成功的應用，對比前期各項指標，可以看出在提高冶強的過程中，日產量較前期得到大幅提高的同時，燃料比、焦比穩中下降，達到了本次調整后的目標。后續在爐型進一步規整，原燃料不斷的優化改善，結合料面探測儀在爐喉截取的成像，將探索中心取焦后適宜本高爐的平臺寬度+漏斗深度，進一步深挖指標潛能，達到行業領先水準。

4  結語

1、4號高爐取消中心加焦成功是在開放邊緣氣流導致?tīng)t墻粘結的特殊爐況下取得的，但取消中心焦料制的準備過程中，放邊和縮小角差應是必不可少的步驟。

2、在適應取消中心加焦料制的過程時，調整上部裝料制度較頻繁，沒有足夠的爐況觀察期又調整上部布料角度，易加劇爐內氣流分布的不穩定，加大爐況判斷與處理難度，取消中心加焦料制不成功的主要原因是:料制的調整時間間隔過短，加劇爐內氣流分布的不穩定。

3、在大高爐崛起的先進技術環境下，必須遵循科學、相信科學數據化在逐步替代經驗技術化，在本次實踐過程中就會更好達到彎道超車。

4、關于爐內兩道氣流的匹配關系，采用取消中心加焦料制氣流分布應保證中心氣流為主，適當?shù)倪吘墯饬鳛檩o，在本次調整過程中爐況一度出現失常也充分證實了這一點，。

5、實踐中導致?tīng)t墻粘結需要一個度的衡量，這仍需要我們進行大量的工作來把握,。

6、在取消中心加焦調整過程中需要密切關注爐墻溫度的變化，特別是爐身上部的水溫差和熱流強度，本體溫差在3.0~4.0℃為宜。超出這個范圍就得注意氣流分布是否穩定合理。

7、在改善中心取焦后中間環帶煤氣利用差的問題上，結合爐況實踐狀態，4號爐大膽嘗試增加礦中焦丁的混入量，適當減小焦炭/焦丁比值，噸鐵焦丁比由45kg/t增加至65kg/t，在皮帶運礦過程中經過時間計算定位混入焦丁，使其步入中間環帶，達到改善中間環帶煤氣利用差的問題，實驗階段效果初顯。

8、結合料面探測儀在爐喉截取的成像，下一步將探索中心取焦后適宜本高爐的平臺寬度+漏斗深度，做為重要課題，進一步深挖指標潛能。

參考文獻

[1]  《高爐煉鐵生產技術手冊》周傳典 主編

[2]  《高爐煉鐵500問》 郝素菊 蔣武峰等

[3]  《高爐煉鐵工藝及計算》 成蘭伯 主編
