路鵬

（河鋼集團宣鋼公司煉鐵廠，河北 宣化 075100）

摘 要： 對宣鋼 1 號高爐爐役后期穩定生產實踐進行了總結.通過提升原燃料質量、縮小風口面積、使用長風口、優化布料矩陣、采用大礦批，量化爐前出渣鐵管理等措施實現了爐役后期的穩定生產及指標提升。

關鍵詞：爐役后期；原燃料；風口面積；布料矩陣

0 引 言

宣鋼 1 號高爐 （2 500 m³） 于 2008 年 3 月 15日建成投產，設計爐齡 15 年，至 2018 年 3 月已在線生產 10 年，單位爐容產量 7 764 t/m³，高爐已進入爐役后期. 高爐設備老化，3 個鐵口附近區域爐缸碳磚溫度階段性大幅度升高， 其中 1# 鐵口區域爐缸碳磚溫度 T559 最高達到 563 ℃；高爐爐身中、上部冷卻壁水管破損增加， 漏水冷卻壁共計 16 塊，22 根水 管；熱風爐蓄熱室和格子磚渣化嚴重導致風溫水平偏低，平均風溫 980 ℃左右，這些因素都影響著高爐穩定順行和強化冶煉。

1 穩定生產措施

針對 1 號高爐爐役后期不穩定生產狀態，廠及作業區煉鐵技術人員通過轉變操作理念， 調整下部送風制度，優化上部裝料制度等一系列措施，實現了高爐長周期穩定順行， 達到了自開爐以來最好的生產狀態， 實現了日平均風量 5 100 m³/min， 產量 6 000 t/d 以上的良好業績。

1.1 提升原燃料質量

精料是高爐煉鐵的基礎， 是高爐生產順行、指標先進、節約能耗的基礎和客觀要求^[1]。在鋼鐵企業實施低成本戰略的今天，在條件允許范圍內，不斷提高原燃料質量水平，對高爐長期穩定及指標改善仍然起著至關重要的作用。

1.1.1 提高燒結礦品位

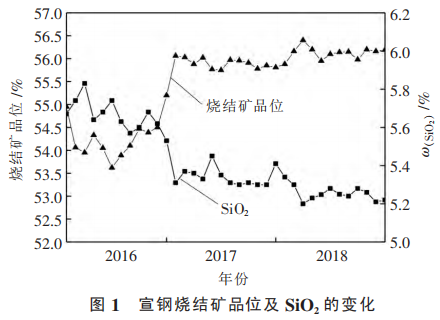

降低燒結礦 SiO₂ 含量，燒結礦 SiO₂ 由 5.6 %逐 步下調至 5.2 %左右，燒結礦品位由 53.7 %上升至56 %左右，如圖 1 所示。在低硅條件下，為減小對燒結質量影響，通過實施厚料層低碳燒結，優化外粉配礦等措施，提高燒結生產質量穩定性.燒結品位提高為高爐提高產量，降低焦比創造了條件。

1.1.2 提高球團礦質量

通過增加在線水分檢測和自動加水控制，實現了造球前混合料水分在線檢測和精準的水分控制，提高了生球質量和成球率，避免了人工調整的滯后性，提高生球質量穩定性；通過配加干返料、改進粘結劑質量和均勻性、降低預熱段溫度等多項技術改進，建立關鍵參數受控臺賬，多次修訂主要工藝參數控制標準，不斷優化各環節溫度風量配置，使球團礦在三大主機內得到充分氧化， 降低 FeO 含量。球團礦 FeO 含量平均降低至 2 %以下， 抗壓強度平均達到 2500 N/個球。

1.1.3 焦炭控灰降硫

2017 年自產焦炭逐步實施降硫方案， 高硫煤配比由 8 %降至 4 %，配加低硫焦煤新資源 15 %， 焦炭含硫由 0.90 %降至 0.83 %.同時精細配煤，合理調整用煤礦點，控制焦炭灰分不超 13.0 %。

1.2 縮小風口面積、加長風口長度、提高風速及鼓風動能

高爐爐缸活躍是爐況順行穩定、改善煤氣利用率、冶煉低硅生鐵的關鍵.打通中心的下部調劑手段通常是縮小風口以提高風速，其實更有效的措施是換用長風口^[2].通過與其他企業高爐對標中發現，宣鋼高爐風口長度偏短，為了加強中心氣流和減輕鐵水環流對爐缸側壁的沖刷，2017 年底開始嘗試將風口長度由 585 mm 加長到 615 mm，至 2018 年 7 月高爐 30 個風口長度由 585 mm 全部調整為615 mm， 同時風口面積由 0.330 3㎡逐漸縮小至0.326 6㎡，風口調整見表 1。

采用長風口后回旋區深度的擴大，加快了爐缸死料柱的置換，提高了高爐下部透氣性和透液能力，爐缸側壁溫度得到一定程度的緩減。2018 年 1～9 月份爐缸側壁溫度總體趨于穩定，側壁溫度高點沒有突破前期最高值，沒有因爐缸側壁溫度高影響高爐生產。

1.3 優化裝料制度，改善煤氣流分布

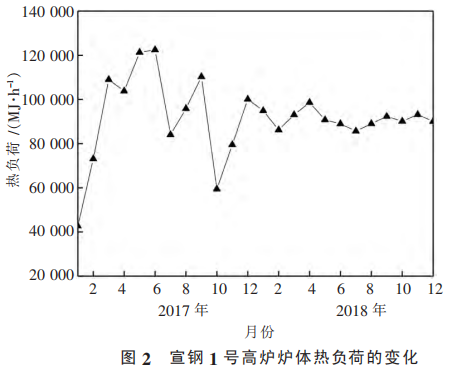

1 號高爐自 2012 年開始一直采用 “平臺+漏 斗”布料模式，無中心焦，靠漏斗深度而不是中心焦保證中心氣流^[3]。高爐長期中心顯弱，抗波動能力小，為進一步強化中心氣流，匹配下部風口調整，上部布料矩陣由礦石 5 環改為 4 環，角差由 10°調整 為 7°， 邊緣礦石布料圈數由 3.5 圈增加至 4.5 圈， 中心小焦角由 27°縮小至 25°，收窄布料平臺寬度， 加深了漏斗深度，最終中心氣流得到加強，同時也穩定了邊緣氣流，2018 年 1～12 月份， 高爐爐體熱負荷平穩，穩定在 85 500～100 000 MJ/h 之間，有效地減少了由于熱負荷大幅度波動導致冷卻壁水管燒漏的現象. 其爐體熱負荷實踐前后變化趨勢如圖 2 所示。

礦批的擴大一方面增加焦窗厚度，另一方面也減少了混合料層的界面效應，很好地抵消了大風量帶來的高壓差效應，使高爐阻損降低有利于爐況的穩定.同時，礦批的擴大對穩定料面平臺及改善煤氣利用也起到良好的效果^[4]。1 號高爐礦批由之前的63 t 逐步擴大到目前的 69～70 t， 保證了在后續重負荷過程中保持焦層厚度不減甚至有所增加，提高了料柱透氣性，穩定氣流，優化了爐內氣流的二次分布，改善了煤氣利用率。

1.4 提高爐頂壓力

壓力的提高加快了氣體的擴散和化學反應速度，有利于化學反應的進行.提高爐頂壓力，煤氣體積縮小，在風量大致不變的情況下，煤氣在爐內停留時間延長，增加了礦石與煤氣的接觸時間，有利于礦石還原.有礙硅還原反應進行，因而高壓操作有利于降低生鐵含硅量，有利于獲得低硅生鐵^[5]。1 號高爐爐頂壓力由 225 kPa 逐步提高至235 kPa，維持壓差≤170 kPa，減緩了爐內煤氣流速， 進一步改善了爐況順行和提高了煤氣能量利用，發展?fàn)t內間接還原，抑制直接還原，減少爐塵吹出量，為低硅冶煉及穩定爐溫創造條件，進而實現爐況的穩定。

1.5 選擇合理的熱制度及造渣制度

熱制度是在高爐操作工藝制度上控制爐內熱狀態的方法，是爐況穩定順行的根本，特別是爐缸物理熱^[6]。目前1號高爐采取 “高物理熱，低化學熱”的操作方針，在確保充足的渣鐵物理熱和流動性的前提下，控制鐵水溫 1 490～1 510 ℃，適當降低生鐵含硅量，使其穩定在 0.25 %～0.40 %之間。

作業區量化爐溫管理，三班統一操作，注重細節，減少因人為操作所導致的不利因素，維持爐溫、料速、風量的穩定性和連續性.高爐爐溫受控率穩定在 93 %以上， 生鐵含硫一級品率 97 %以上，不僅為高爐穩定順行奠定了基礎，也為煉鋼品種鋼冶煉和成本降低創造了條件。

1.6 量化爐前出渣鐵管理

爐役后期，實際爐容擴大，加之高爐冶煉強化，產量提高，按時出凈渣鐵，是確保爐況穩定順行和強化冶煉的關鍵環節^[7]。爐前渣鐵節奏必須與下料及冶煉進程相適應，規范爐前出鐵操作，細化出鐵指標管理。

控制日出鐵次數 12～15 爐次，鉆頭直徑以 60 mm為主，55 mm 為輔.鐵流 速 不 低 于 4.6 t/min，鐵口深度 2.7～3.2 m，正常爐況條件下每次出鐵間隔時間不超過 15 min，而且堵口距下渣時間不能超過1 h，否則考慮 2 個鐵口重疊出鐵，以便于及時出凈渣鐵，防止因渣鐵排放不及時引起爐內憋風、減風。

爐前穩定三班打泥量，結合渣鐵排放及爐內渣鐵溫度趨勢進行調整，打泥時間控制 4～6 s，要求打泥穩定率 90 %以上。

2 效 果

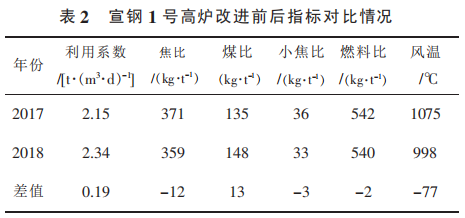

經過調整，宣鋼 1 號高爐不僅實現了爐役后期長周期穩定順行， 同時在風溫水平較 2017 年降低77 ℃的不利條件下，2018 年其它經濟技術指標有了較大的改善，實踐前后指標對比見表 2。

3 結 語

1）役后期的高爐實際內型直徑變大，高徑比減小，下部通過適當縮小風口面積，加長風口長度，吹透中心，保證爐缸活躍是爐況穩定的關鍵。

2）爐役后期裝料制度調整上保證充足穩定的中心氣流，適當抑制邊緣氣流，實現煤氣流的穩定控制是實現高爐減少冷卻壁損壞和爐況穩定的重點工作。

3）熱風爐蓄熱室和格子磚渣化嚴重導致風溫水平偏低，影響高爐燃料消耗的進一步降低。

參考文獻：

 [1] 張玉柱,田欣,趙軍，等.唐鋼 3200 m3 高爐爐缸活性問題初探[C]//2011 年全國煉鐵低碳技術研討會論文集,2011：39-42．

[2] 劉琦,陳洪 林.沙鋼 2500 m3 高爐的技術進步[J]. 煉鐵，2010,29(6):18-23．

[3] 魏宏強.邯寶號高爐爐墻結厚的處理[J]. 煉鐵，2014,33(2)：37-39．

[4] 李明，王志堂，曾文德．馬鋼號高爐爐役后期強化冶煉實踐[J]． 煉 鐵，2013,32(5)：10-13．

[5] 周傳典.高爐煉鐵生產技術手冊[M]. 北京:冶金工業出版社,2005:363.

[6] 朱武，蔡 浩.酒鋼 2 號高爐強化冶煉實踐[J]. 煉鐵，2016,35(6)：52-54．

[7] 張殿有.高爐冶煉操作技術[M]. 北京:冶金工業出版社,2010:218.
