閆 軍

（河北鋼鐵集團宣鋼公司）

摘要：對宣鋼1#高爐中修開爐、達產進行了總結。 通過制定詳細周密的開爐方案以及合理準確的操作制度，嚴格 控制烘爐、試壓檢漏、配料及裝料等各項操作，爐況調劑準確得當，實現了高爐順利開爐和快速達產。

關鍵詞：高爐；開爐；實踐

0 前言

宣鋼 1#高爐（2500 m³ ）于 2008 年 3 月 15 日開爐，高爐爐體采用軟水密閉循環系統，全冷卻壁設備，從爐底到爐喉鋼磚下沿共設 14段冷卻壁，爐腹、爐腰、爐身下部區域采用 4 段銅冷卻壁，其余均為鑄鐵冷卻壁。 高爐內襯采用陶瓷杯大炭磚水冷爐底，小碳磚爐缸結構。 設置30個風口，3個鐵口。

至 2012年 8月，爐身下部冷卻壁水管陸續出現剪切、漏水。 大量漏水嚴重影響到高爐的技術經濟指標，也給高爐安全生產帶來威脅，公司決定對高爐停爐中修，更換漏水冷卻壁。 2012年 9 月11 日停爐中修，更換了8段全部銅冷卻壁以及9 段 23 塊鑄鐵冷卻壁，2013 年 3 月 21日 18：00 點火送風，此次開爐順利，7天達產，達產后爐況一直處于穩定順行狀態，為后續強化冶煉及指標優化創造了條件。

1 開爐前的準備工作

1.1 爐缸清理

1#高爐停爐后，組織人員進行了扒爐工作，爐缸清理至鐵口中心線以下，其中3個鐵口方向清理至鐵口中心線以下 500mm， 共計清理爐缸堆料400m³ ，約230t。 爐缸渣皮厚 70 ～80cm，渣皮未清理，爐缸實際直徑為9.8～10m。

1.2 熱風爐保溫

采用“熱風爐逆送風保溫法”，將高爐倒流休風的原理運用到熱風爐“倒流送風”上，解決熱風爐保溫過程中煙道溫度較高的難題，最終實現了硅磚熱風爐長期保溫，同時也為高爐及時開爐創造了條件。

2 烘爐及試壓檢漏

2.1 烘爐

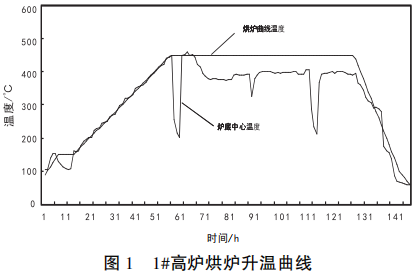

高爐烘爐時間長短與好壞，對高爐一代爐役有著重要影響。 2013 年 3月11日 8：00 ～ 3 月 17 日8：30，計劃烘爐148h，實際烘爐 144．5h。 具體烘爐過程及溫度控制如圖1 所示。

2.2 試壓檢漏

3 月 11日 10：17 ～ 12：25 進行第一次試壓檢漏，發現 284 處跑煤氣點；3月 15日 8：25～9：45 高爐進行第二次試壓檢漏，發現371 處跑煤氣點；3月 16 日8：25～9：25高爐進行第三次試壓檢漏，發現 116處跑煤氣點。 期間對所有煤氣漏點進行了補焊，3月17 日10：15～15：00，爐內開始拆蓋板、支架和烘爐導管。

2.3 安裝煤氣導出管

高爐開爐安裝煤氣導出管有利于爐底及鐵口區干燥，爐缸下部加熱，液態渣鐵下滲及出第一爐鐵，也可根據送風后經煤氣導出管吹出或流出物的情況，估計爐內熔煉進程。 從鐵口由外向內打入 Φ76×6 mm無縫鋼管，末端與爐內環管連通，鋼管伸出爐外 1～1.5 m，作為鐵口煤氣導出管。 出鐵選擇 1#、3#兩個相對方向鐵口，用 Φ120 mm鉆頭鉆開鐵口孔道，鐵口角度 10°。

3 裝開爐料

3.1 枕木填充

2013 年 3月 19 日 12：20 爐內開始裝木材，在裝木材前鋪底焦25 t（導管下方裝長 1 m 方木材 80 根），至 21：30 爐內裝入 220m³ 方木柴，1至 7層無間隙擺放，8 層開始留縫隙共計15層，距風口中心線 1.3 m，8 至 14 層有騎馬釘，中心堆尖10 層，平臺寬 3m，長 3m，高 1.8m 。

3.2 開爐前堵風口情況

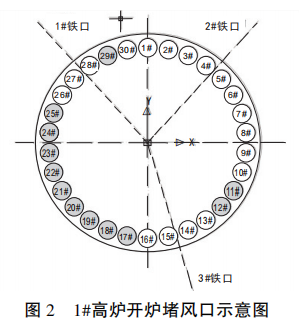

19 日 21：00 至 20 日 3：40 上小套、二套、直吹管。同時堵 11#、12#、17#、18#、19#、20#、21#、22#、23#、24#、25#、29#風口 12個，堵風口示意圖如圖 2所示。

3.3 開爐料裝入

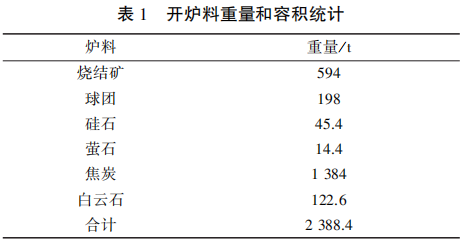

在裝開爐料的過程中，用爐頂機械探尺對每段裝爐料進行料線探測，然后與理論計算進行比對，確保每段開爐料與實際裝入位置基本一致。 在裝料過程中由北科大技術人員對布料進行了測試。全爐焦比2.8t，開爐料焦批 10.25 t ／ 批，負荷料：礦批 22．0t，燒結礦 75％，球團礦17％，塊礦8％， 全爐爐渣堿度按0.95控制，每批固定螢石 0.4 t，用 硅石調爐渣堿度，每批硅石用量 1.1 t。 開爐料重量 和容積統計數據見表 1。

3.4 開爐料料制選擇

各段開爐料裝料制度選擇見表2。

4 開爐操作

3 月 21日 13：40 開啟風機，17：45 送風至排風閥，18：00送風定風壓 100kPa， 送風面積為0.2000 m² ，風溫混風全關。 19：12 第一個風口見亮，20：28 送風風口全部見亮，爐內根據用風計劃用風。

1#高爐送風后風壓偏高，風量水平低，風溫低，風口見亮晚。 高爐點火9h 后在軟融帶形成時期，高爐壓量關系走緊、 料尺動作不好，2： 53 崩料3.5 m／ 6.1m，風量最低減至1600 m³／ min 左右。

軟融帶形成后，煤氣流分布通路基本形成，爐內按計劃繼續上用風量。 開爐采用 2#鐵口向爐內鼓風，1#、 3# 鐵口空吹的方式， 1# 鐵口空吹時間13h 23min，3#鐵口空吹時間 14h 4min。 高爐于點火后20h 45min 出第一爐鐵。 22 日14：45，理論計算爐缸內形成鐵量100t，爐前打開 2#鐵口鼓風管路末端球閥，鐵水隨即順利流出，由于爐缸中殘?jiān)鼩堣F較多，大量消耗開爐料凈焦，爐缸熱儲備未能提高至計劃水平，導致開爐初期爐溫、鐵溫水平低。

第一爐鐵鐵水含Si 量達到 0.67％，鐵溫達到1416 ℃ ，出鐵量大，累計出鐵 425t。 后續達產過程經歷了提爐溫補充爐缸熱量、降爐溫和強化冶煉3個階段。

4.1 提爐溫過程

22 日第一爐鐵后至 23 日白班中期，由于開爐初期爐溫、鐵溫水平低于計劃水平，風量水平達到 2300～2600m³／min，出完第一爐鐵后，組織爐前工捅開 2個風口，維持風口面積 0.220 8m² 。 22 日 20：00開始噴煤，燃料比最高提至900kg ／ tFe，并采取加焦方式提爐溫。 23 日 14： 45， 鐵溫達到1462 ℃ ，18：10 鐵溫達到 1519 ℃ 。 該階段風量小、動能低、礦批小、料速慢，造成爐煤氣利用差，煤氣中的 CO₂ 保持在 12％ ～13.4％之間。

4.2 降爐溫過程

23日白班后期至 25日白班后期，相繼捅開6 個風口上用風量，風口面積達到 0.2868 m² ，風量水平加至3600 m³／min，爐溫降至1.4％水平，保持良好的物理熱和渣鐵流動性。 隨著冶煉強度的提高，逐步擴礦批至45t，加重焦炭負荷至3.54 倍，計算焦比降至487 kg ／ tFe。 在裝料制度上，采取礦、焦角揚2°等措施抑制邊緣氣流。 該階段煤氣利用率仍然偏低，保持在10％ ～14％之間。 由于爐溫高，風量水平低，造成爐缸活躍程度差，24 日夜班相繼燒漏3個風口，于 24 日 5：28～7：08 休風更換。

4.3 強化冶煉階段

25 日白班后期至 28 日，高爐工藝組于 25 日修正了《開爐7天達產計劃》，結合當時爐況進程排定了新的達產步驟和階段目標。 在確保物理熱充足、渣鐵流動性良好的基礎上，鐵水含 Si 量由 1.4％逐步降低至 0.40％。 鐵水分析、鐵水溫度及 R2 變化見表3。

隨著爐溫的下行，相繼捅開剩余的4個風口，逐 步加風至 4750m³ ／ min，并投用富氧。 25日中班投 用 3#鐵口雙場出鐵。 隨著冶煉強度的提高，上部制度積極采取擴礦批、加重焦炭負荷措施，并配吃小焦，同時調整原料結構，配吃賈球，停配硅石，減配錳礦。 為盡快改善前階段低鐵溫、高爐溫及慢風對爐缸工作狀態的影響，該階段控制鼓風動能較高，同時上部采取適當開放中心、控制邊緣的裝料制度，以強化中心氣流，穩定爐內煤氣流分布^［1］。 隨著礦批、 料速及裝料制度的逐步變化，該階段中期煤氣利用 率開始上升，煤氣中的CO₂ 含量逐步達到 19.0％。 至3 月28 日，高爐日產達到 5546t，利用系數達到2.219 t ／m³ ，完成了開爐達產任務。 達產期間的主要 技術指標見表4。

5 開爐過程中的幾點認識

通過這次開爐實踐，總結出以下幾點認識：

（1）此次開爐前的準備工作到位，特別是爐缸清理比較到位，為開爐第一爐鐵水的順利流出創造了條件。

（2）開爐料和開爐參數的選擇直接關系到高爐開爐后爐況恢復的進程，擇合適的風口面積，保證了送風后具有合適的風速和鼓風動能，為后續生產穩定及較快達產創造了良好的條件。

（3）開爐前期爐溫低，熱量不足，特別是第一爐鐵因爐溫低、鐵量大，造成爐缸熱量損失大，爐內被迫重新提熱，延緩了開爐進程。 此次高爐開爐因爐缸未徹底清理，爐缸中殘?jiān)鼩堣F較多，大量消耗了開爐料凈焦，所以后續類似開爐可考慮適當提高開爐焦比。

6  結束語

本次開爐制定了操作性較強的開爐方案，選擇了合適的開爐料和開爐參數，為順利開爐提供了強有力的技術支持，外圍的組織也提供了強有力的保證。

7 參考文獻

［1］周傳典．高爐煉鐵生產技術手冊［M］．北京：冶金工業出版社，2003：242．
