廖輝明 樊 波
（湖南建鑫冶金科技有限公司） （中冶京誠工程技術有限公司）
摘要：鋼鐵廠大量含鋅高爐布袋瓦斯灰、燒結機頭灰和煉鋼污泥以及含磷含鐵鋼渣亟待妥善處理，湖南建鑫公司創新地提出了一種新的利用鋼廠高溫熔融鋼渣的半高爐協同處理塵泥、冶金渣等固廢危廢回收鐵和有色金屬專利技術，實現了鋼鐵、有色化工、煤矸石固危廢整體解決，是一項開創性的不需要石灰白云石也可不用硅石酸性熔劑降堿的鋼渣變水渣的一種非高爐煉鐵新工藝，可在煉鋼工區就近處理，更適合利用停拆高爐改建成專門處理鋼渣固廢熔煉爐。
關鍵詞：停產高爐；熔融鋼渣；塵泥；冶金渣；固危廢；協同處理
1 鋼鐵工業塵泥、冶金渣處理現狀
鋼鐵廠內部每天產生大量的含有容易循環富集的鉀鈉鋅等有害元素的高爐布袋瓦斯灰、燒結機頭灰和煉鋼污泥得不到處理，每天產出更大的轉爐鋼渣含有害元素磷，同樣不便在燒結生產環節消納利用。湖南建鑫冶金科技有限公司研究開發了利用鋼廠高爐貯鐵式主溝熔池渣鐵、轉爐熔融鋼渣等高溫熔體協同處理鋼廠及有色化工塵泥、冶金渣固廢危廢分離回收鐵和有色金屬整體解決方案的兩項專利技術，發表了《含鋅瓦斯灰、除塵灰、污泥及冶金渣等固廢協同處理整體解決方案探討》、《利用鋼廠高溫熔融鋼渣協同處理鋼鐵及有色化工塵泥、冶金渣等固廢危廢新技術》兩篇文章，引起了業內同行的關注。其中，熔融鋼渣的液態下采用高溫處理爐處理，如何實施是大家關心的問題，本文結合現有大鋼廠拆小建大，將停產廢棄的高爐改建成處理熔融鋼渣與鋼廠及有色化工固廢危廢的類似半截高爐熔煉爐，進行熔融鋼渣協同處理含鐵含有色金屬等固廢危廢，分離回收鐵和有色金屬專利技術，不失為一條新的更便捷的治理固廢環保的工藝路線。
處理含鐵含鋅塵泥固廢，國內主要有物理分選法、回轉窯及轉底爐法（固態直接還原），國內引進的太鋼OxyCup豎爐法（液態）和寶鋼Corex、山東墨龍HIsmelt熔融還原法（熔融態）也能處理部分塵泥固廢，德國DK公司利用閑置的小高爐和小燒結機，對各種高爐含鋅瓦斯灰、轉爐除塵灰、軋鋼鐵皮以及電池等固廢進行處理，相當于過去韶鋼的小高爐處理含鋅廢料。但不便大量循環利用的含磷有害元素的轉爐鋼渣的處理大多采用熱潑、熱悶等冷態處理方式，未見有新的比較經濟方便的鋼渣固廢處理方法出現。
1.1 HIsmelt熔融還原法工藝
HIsmelt熔融還原法是澳大利亞力拓公司開發的一項旨在只使用煤粉和礦粉，無燒結、無球團、無煉焦的完全替代現有煉鐵工藝的一種熔融還原非高爐煉鐵工藝。該工藝從頂部向熔池噴入1200℃高溫?zé)峥諝?，類似轉爐氧氣頂吹，爐內熔渣（FeO）較高，熔渣氧化氣氛濃，爐襯壽命受到一定影響。SRV爐也可以考慮兼顧噴入少量粉狀固廢，經國內改進的工藝流程見圖1。
圖1
1.2 鋼渣熔融態下處理的研究現狀
目前，轉爐鋼渣大多采用冷潑或熱悶處理，冷卻后處理，分選鐵困難，制成鋼渣水泥，安定性差。近年，在鋼渣熔融熱態下處理已引起了業內較大關注，形成了不同的處理思路和工藝路線。
湖南建鑫冶金科技公司：采用煉鐵冶煉原理，鼓風燒爐增加熱量、加硅降低渣堿度、加碳還原回收鐵、連續處理液態鋼渣，已在小型模擬爐小試，并申請專利。利用停產高爐改建成類似沒有爐身的專門用于環保治理的熔融鋼渣和固危廢還原揮發熔煉爐，是最便捷易行的辦法之一。
首鋼技術研究院：做了較多的實驗室試驗，據說初步方案是采用鼓風、加硅降堿、加碳還原鐵，爐型類似有嘴的茶壺，對熔融鋼渣進行在線處理。
東北大學：在電爐里試驗，通過加減料調溫調堿、加碳還原劑來處理熔融鋼渣，回收鐵、富磷相、調質提高熔渣品質接近水泥熟料。按爐處理間斷作業。
寶鋼 BSR法：預先在渣盤內加入含碳團塊，在爐下轉爐出渣兌入鋼渣后，滾筒法鋼渣粒化再磁選分選。 此方法現場煙塵大，加入團塊熔渣降溫粘稠后，給鋼渣?；幚碓黾恿穗y度。
北京科技大學：在轉爐出渣時，加入硅質河沙改質，將R２從3.0高堿降至1.6，以降低熔渣熔點，改進熔渣品質。此改質處理后采用冷態磁選鐵粉處理方法。
中冶建筑研究總院：在電極爐內進行焦炭還原調質試驗，去除鐵質雜質，立足于水泥建材，目的是產出不含鐵的高質量水泥孰料。
某研究院：曾計劃在江西某鋼廠采用鐵水罐形式在爐下接渣，移出爐下在渣跨加入鎳礦等物料，利用鋼渣余熱還原鐵和鎳，再傾倒，倒入渣盤，外運倒出分選處理。此工藝鐵水罐頻繁進出轉爐爐下作業，處理爐采用非固定式方法，工程產業化和生產組織難度較大。
2 利用鋼廠高溫熔融鋼渣協同處理鋼鐵及有色化工塵泥、冶金渣等固危廢新思路
湖南建鑫公司有色冶金、煉鋼煉鐵技術人員共同研究，創新地提出了一種新的利用鋼廠轉爐高溫熔融鋼渣的類似半個高爐的含碳壓塊(或球團)熔融鋼渣還原揮發熔煉爐處理新工藝（已申請發明專利201810527784.1）。還原揮發熔煉爐處理新工藝是以煉鐵高爐、OxyCup及HIsmelt工藝方法，結合高溫熔融鋼渣處理需要形成的技術集成，半高爐處理新工藝采用半截高爐爐型的熔煉爐體，從處理爐側面加入液態熔融鋼渣；同時，從上部向爐內加入含碳含鐵自還原壓塊(或球團)、含鐵塊狀物（如渣鋼、廢鋼、含鐵塊礦等），以及焦炭、塊煤、熔劑，下部采用煉鐵高爐的下半截爐缸爐腹的出鐵、出渣、鼓風、鼓氧，噴入煤粉含鐵粉料或廢油燃燒，為鋼渣處理爐提供熱量；煙氣系統采用有色行業有色渣鼓風熔煉煙化揮發法的噴入三次風高溫煤氣二次燃燒，加熱高溫煤氣直接預熱預還原含碳壓塊等含鐵料，并采用余熱鍋爐回收高溫?zé)煔鉄崃?；通過使用低價的固體廢料、煤矸石、高灰分塊煤和半焦炭以及廢鋼，以獲得低的綜合生產成本。通過利用高溫熔融鋼渣溫度高、數量大的優勢，使用難還原難處理的低價特殊復雜礦（如高鐵鉛鋅礦等），進一步協同處理有色化工行業不易處理的含鐵含有色金屬除塵灰污泥、冶金渣、廢油（及油泥渣）等危險廢物，城市垃圾焚燒飛灰等固廢危廢，以求得更好的經濟效益，實現鋼鐵、有色化工、煤矸石等大量固廢危廢得到整體解決。由于熔融鋼渣的高堿性和各種固體廢料煤矸石等物料的脈石大多高酸性，兩者酸堿互補。因此，利用高堿熔融鋼渣協同處理鋼鐵及有色化工固廢危廢，實際上也是一項不需要石灰白云石鈣鎂堿性熔劑，也可以不使用硅石等硅鋁酸性熔劑、含鐵鋼渣變成無鐵水渣的一種非高爐煉鐵新工藝。
2.1 熔融鋼渣協同處理含鐵固廢危廢原理
作為轉爐煉鋼產生的大量高溫熔融含鐵鋼渣，對煉鋼專業來說，它就是煉鋼的棄渣，而要對煉鋼鋼渣的鐵進行回收，它就是煉鐵冶煉專業的鐵的還原問題，因此，在轉爐鋼渣的熱態處理研究上就產生了一個空白。通常，轉爐排出的高溫熔融含鐵鋼渣都是采用渣罐外排拉走冷卻后，由鋼廠的附屬單位進行破碎磁選加工處理。若要對含鐵鋼渣真正科學有效再深度進行研究處理，就需要用煉鐵冶煉的C還原金屬氧化物等方法去處理，將鋼渣降堿改質成為普通爐渣。在鋼渣未凝固前，在高溫液態下，從源頭就開始去解決鋼廠鋼渣處理問題，顯然是最合理的。
轉爐熔融鋼渣具有高溫高鈣高鎂高氧化鐵夾帶鐵的特點，在高溫液態下在線進行處理是最好的時機，采用類似煉鐵高爐冶煉的氧化物碳熱還原法原理進行處理，把鋼渣的堿度降下來、把氧化鐵還原出來，就可以分離回收其中的鐵、磷，并使含鐵難磨的高堿度鋼渣變成易磨有利加工成水泥細粉的低堿度普通爐渣。鋼渣堿度在2.8～3.2以上，鋼渣夾帶鐵珠非常嚴重，轉爐出鋼，渣中夾帶金屬鐵一般在7～10%以上，這部分金屬鐵，只要加入含硅等酸性成分的含鐵廢料、高硅鐵礦石，包括含硅鋁成分高的焦炭、塊煤以及煤矸石，以及由鋼廠內各種除塵灰、轉爐污泥等制成的含碳含鐵含鋅壓塊，或者直接加入硅石，將熔渣堿度降低，渣的熔點和粘度大幅降低，金屬鐵就可以從渣中分離出來，另一方面，鋼渣中還含有20%以上的氧化亞鐵和三氧化二鐵，在熔渣堿度降低，流動性大幅提高的同時，只要加入足夠碳還原劑(還含氫還原劑)，就可以將鐵等金屬氧化物還原，從而得到鐵水，鋼渣中的金屬鐵得到回收，而高堿度鋼渣改質降堿變成了類似高爐的爐渣，沖成水渣，成為易加工的水泥原料。這些高爐不用的高硅高鋁含鐵低的廢料、難選鐵礦石、低質燃料正是高堿度鋼渣降堿處理所需要的中和酸性料。
除鋼廠內部固廢外，有色化工行業也有大量不易處理的含鐵含鋅鉛銅錫等金屬元素的固廢，甚至危廢，比如硫酸渣、鉛渣、銅渣及鋅浸出渣、各種含重金屬電鍍及酸洗污泥，以及垃圾焚燒飛灰等，這些粉狀、泥狀及塊狀固廢、危廢，如能利用轉爐倒出的高溫熔融鋼渣這一載體，協同處理，將不僅能夠回收其中的含鐵元素，還能順利回收這些固危廢中的易揮發或不揮發的鉛鋅銅錫金銀等有色金屬，有效解除有色化工固廢危廢難處理之苦，回收到價值較高的有色金屬，具有顯著的環保和經濟效益。不僅如此，在煤炭行業，還有大量的含碳煤矸石廢渣，是低值的塊煤，可以替代部分塊煤。這些選礦成本很高的不適合高爐煉鐵使用的高硅高鋁原燃料，恰恰是鋼渣處理爐降堿度所需要的酸性原燃料，也為這些難以再分選的高硅高鋁廢棄料找到了一條出路。煤矸石除含碳外，其主要成分是SiO2和Al2O3酸性成分，既是燃料還原劑又是硅鋁酸性熔劑，將“鋼鐵”+“有色化工”+“煤炭”三大行業固廢結合起來，進行“三固廢危廢”協同處理，那將更能降低處理成本，取得更大的協同效果，做到既技術上可行，又能在經濟上獲得突出的效益，以達到節能減排經濟環保、治理污染有益社會更優更全面的綜合效果。
利用轉爐倒出的大量的1600℃的高溫熔融鋼渣這個載體，在一個特別設計的類似半個煉鐵高爐的高溫熔煉處理爐，進行鋼廠及有色化工固廢危廢的熔融還原揮發處理，不失為一個好方法，起到了量大的高溫熔融鋼渣“以大帶小”協同處理量小的有色固廢危廢的效果，其“熔融鋼渣”+“有色固廢”協同處理的綜合效果遠超目前普遍存在的鋼鐵行業的“冷態鋼渣處理”和有色化工行業的“有色固廢分散委托處理”的各自單獨處理的效果。與現今國家鼓勵正大力推動的水泥回轉窯協同處理固廢危廢工藝相比，其處理溫度更高，能徹底裂解有毒物質和二噁英，鋼渣的高堿度CaO能完全吸納硫等有害元素，同時能有效分離出、并回收鐵和有色金屬等有用物質，避免水泥回轉窯等工業窯爐協同處理存在的建筑水泥重金屬可能超標和二次資源的浪費，因而具有很好的社會和經濟價值，是一項開創性的利用液態下轉爐高溫熔融鋼渣協同處理塵泥、冶金渣固廢危廢，既解決了鋼廠鋼渣處理難問題，又解決了大量固廢危同樣難處理的一種新的非高爐鐵資源回收新工藝。
2.2 轉爐熔融鋼渣 “三固廢”還原揮發協同處理工藝（熔融鋼渣MSS碳c金屬氧化物o硅s固廢協同處理工藝---MSScos工藝）
2.2.1 主要工藝流程
壓球或壓塊：各種含鐵塵泥或有色化工固廢危廢、煤粉煤矸石等含碳燃料或物料、添加劑助劑等配料→混勻加工壓塊制或塊→“三固廢”協同：高溫熔融鋼渣+含鐵含鉛鋅銅錫等預處理物料壓塊(球團)+煤矸石煤塊等+酸性熔劑料→還原揮發熔煉爐處理：高溫還原揮發爐協同處理→得到產品：鐵水或鐵塊、有色金屬富集物、鉛鋅銦等有色金屬煙灰和高溫熔渣(高溫熔渣制成水渣磨成超細粉、或回用至轉爐、或制礦棉及微晶玻璃等材料)四種產品→再加工、分離、精煉及后續產業化，主要工藝流程示意見圖2。
圖2
2.2.2 “三固廢”協同處理的固廢、危廢
2.2.2.1 含鐵類、鋅鉛類、含銅錫類：鋼廠固廢：鋼渣、煉鋼污泥、煉鋼煉鐵除塵灰及污泥、脫硫脫磷渣、氧化鐵皮、鐵粉；有色化工固危廢：鉛渣鋅渣類、高鐵（大多含鐵高達40%）銅渣錫渣類、氰化提金提銀尾渣等有色冶金渣、鉛水渣、鋅濕法浸出渣、有色冶煉除塵灰、電鍍酸洗污泥類、赤泥、選后尾礦，硫酸渣、化工污泥沉渣，垃圾焚燒飛灰；高硅鐵礦、高鐵鉛鋅礦、紅土鎳礦含鎳鉻鐵礦粉等難選難處理復合礦，分類別集中處理。
2.2.2.2 含碳還原劑、燃料類：焦炭、塊煤、煤矸石、含碳除塵灰及污泥、廢油及油泥渣、廢棄含碳可燃有機物料以及需處理的各類可燃物料(油類等物質還含有大量氫還原劑)。
2.2.2.3 酸性熔劑料：硅石、河沙、廢玻璃及高硅高鋁物料，用于調降堿度。
2.2.3 “三固廢”協同處理得到的產品
2.2.3.1 鐵水→→中低磷鐵水，或鑄成鐵塊的高磷生鐵塊(磷鐵合金)、鎳鉻生鐵塊、含銅鐵塊等產品；或脫磷供煉鋼，或直接冶煉含磷、鎳鉻、銅等元素的防腐耐候鋼等鋼材。
2.2.3.2 有色金屬富集物等副產物→→含金銀銅錫等混合金屬富集物、含有色金屬粗鉛等富集物，精煉分離；
2.2.3.3 含鉛鋅銦等有色金屬煙灰→→含鉛鋅銦等有色金屬元素的粉末煙灰收集、分選分離、提級后轉入下工序加工→→外銷有色冶煉廠濕法浸出等方法分離其中的有用金屬（根據不同廢料進行分類，分開集中處理，得到不同類別產物）。
2.2.3.4 高溫熔渣→→①直接沖成水渣，磨成超細粉，作為水泥混凝土摻合料；②控制好吹煉進程，調整好熔渣成分，控制鋼渣去磷后高溫熔渣部分直接返回轉爐，作為高溫渣料替代部分石灰等熔劑料、其余部分空冷成爐渣再加工成水泥細粉、或直接沖成水渣再加工成水泥超細粉；③將熔渣酸度系數調整到礦棉適宜成分，高速吹成礦棉保溫材料，或調質后澆筑成微晶玻璃。
2.2.4 年處理36萬噸熔融鋼渣，協同處理9萬噸固廢危廢(4:1)效益分析
經冷卻破碎磁選渣鋼后，外賣鋼渣塊和尾渣粉一般在每噸50元左右，液態鋼渣中含有25～30%左右的鐵，以殘鋼、金屬鐵珠和氧化鐵存在，在高溫液態下，鐵珠不需要熔化和還原消耗碳，鐵氧化物也只要還原耗熱，含碳自還原固廢壓塊反應快速，只需加入廉價的含鐵固廢及塊煤或煤矸石等廢料，就可以得到價值2500元以上的鐵水（磷高可作磷鐵合金）和100元以上的水渣（磨成超細粉價格在300元），經濟效益顯著，如再配入含鐵含有色金屬固廢危廢、廢油、廢油泥渣等協同處理，則價格較低、甚至不付費或收取產廢企業危廢處置費（部分危廢處置費高達1000～3000元），估算年效益可以達到1億左右。
3 轉爐熔融鋼渣協同處理塵泥、冶金渣等固廢危廢實施方式
湖南建鑫公司技術人員已經在鋼廠生產線上，在轉爐出渣時，在渣罐內進行了加入含碳塵泥球等物料的降堿度還原回收鐵(加C還原劑、燃料和加SiO2酸性熔劑)的原理驗證試驗，并在一個有一個鼓風口一個排渣鐵口的小型模擬試驗爐進行了倒入熔融鋼渣和加入含碳塵泥球等物料的模擬試驗，通過對現場分析研究，將該技術擴大，在鋼廠生產線上進行產業化實施，不存在限制環節。該專利技術類似高爐煉鐵冶煉，原理與技術路線清晰，期望與有意愿合作的鋼廠、設計院及公司共同開發，以便徹底解決鋼廠大量含鋅塵泥和鋼渣處理兩大環保難題，可按以下兩種方式實施。
3.1 在煉鋼廠生產工區建造一座中試試驗爐，然后再配套完善或擴大，或利舊拆建

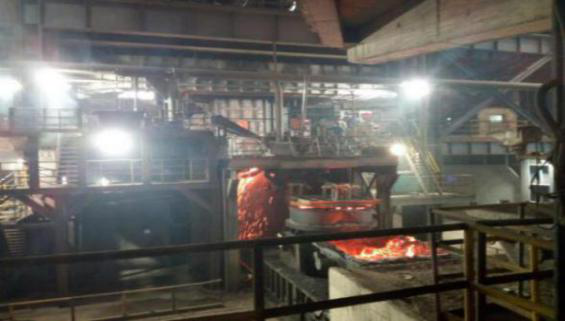

在煉鋼工區（一般都雙轉爐布置）（見圖3）轉爐出鋼跨一端或爐后渣跨合適區域(新建鋼廠時進行專門規劃)，可以先期設計建設一座處理熔融鋼渣數量適中的以還原揮發熔煉爐為主體的中試生產線(類似高爐下半部的爐缸爐腹圓形爐型、也可以是矩形、橢圓形，如矩形爐2.5×3×5，容積37.5M3左右)及相應配套設施，進行項目半產業化，在驗證生產數據、優化工藝參數、主體試驗成功后再進行工藝改進，第二步再視情況相應配套有關鼓風空氣預熱、噴煤(也可噴廢油)、余熱鍋爐蒸汽能源回收等節能降耗、降低成本的附屬設施，同時，在降低能源消耗、使用低值塊煤或煤矸石降低處理成本、以及在政策允許的情況下尋求配入含鐵含鋅鉛銅錫等有色金屬固廢危廢，協同處置產廢企業固廢危廢，擴大收益來源等方面再進行有益嘗試，以實現本技術的效益最大化。工藝完善后，根據熔融鋼渣處理量，再按需要擴大爐容(矩形爐可以側向擴大爐容)以提高鋼渣處理量，滿足所對應的轉爐所產鋼渣處理的需求。亦可利用或收購鋼廠廢棄拆下的高爐舊爐殼、冷卻壁等設備，在煉鋼工區就近選址建造類似半截高爐中試試驗爐，進行利舊、改建。
圖3
3.2 利用停產廢棄高爐改建成半高爐新型處理爐進行熔融鋼渣協同處置固危廢
通過與目前的高爐煉鐵生產系統比較，我們不難發現，熔融鋼渣協同處理固廢危廢新工藝，除所采用的原料和核心的還原揮發熔煉處理爐外，其它公輔系統差別并不大（布袋除塵前增加了余熱回收鍋爐降溫），而處理爐本身就是借鑒煉鐵高爐技術應用于液態下熔融鋼渣協同處理固危廢，若將淘汰下來的停產廢棄高爐就地改造（或易地拆建），將爐型改造成適合處理熔融鋼渣和鋼廠固廢的只有爐缸爐腹沒有爐身的液態熔融鋼渣還原揮發處理爐，那么，可以將原停產高爐的整個系統資產全部盤活利用，將使鋼廠原有打水翻渣、冒蒸汽、粉塵污染嚴重的冷態處理鋼渣場，變成先進的處理整個鋼鐵廠的所有轉爐高溫熔融鋼渣的高爐生產形式的集中處理工廠。高爐生產具有封閉冶煉特點，產生的煤氣（或稱煙氣）便于除塵處理，其環保和清潔性較好。利用停產廢棄高爐改建，不僅盤活了停產高爐資產，其環保效果要優于其它方式。
圖4

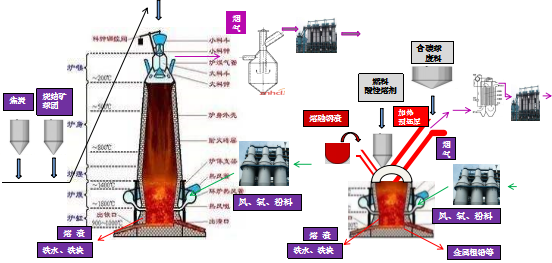

通過圖4高爐煉鐵工藝與MSScos固廢協同處理工藝對比，我們可以發現，兩者只是使用的物料不同而已，前者主要是固態的焦炭和礦石，后者主要是液態熔融鋼渣和少量的含碳球團以及塊煤燃料。煙氣系統也只是因?yàn)闊煔鉁囟绕叨黾恿艘粋€(gè)余熱回收的鍋爐而已。因此，能夠利用停產廢棄高爐進行改建將是最好的選擇。
3.2.1 高爐爐型的改造

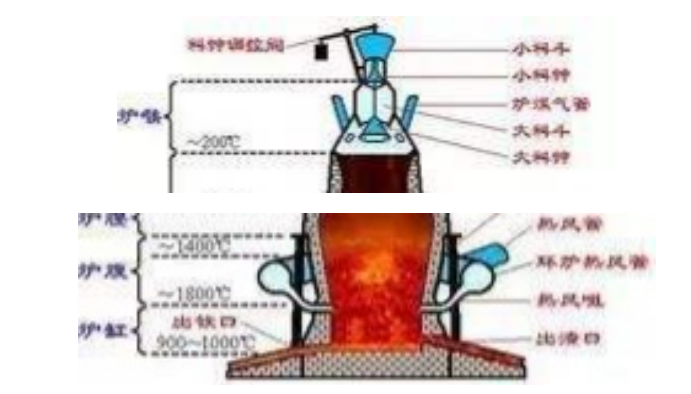

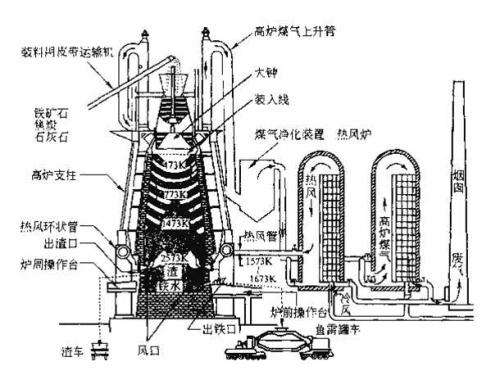

高爐煉鐵有下部的出鐵出渣、鼓風和上部的裝料和煤氣（煙氣）引出系統（見圖5），高爐的核心就是高爐本體、爐型（見圖6），半高爐的熔融鋼渣處理爐爐型相當于，在現有高爐基礎上，將爐身去除掉，只保留爐腹和爐缸以下部分，作為高溫熔融鋼渣的接收容器和處理熔池，側向增加熔融鋼渣接渣口，將固廢危廢壓球、含鐵物料以及其它各種燃料或熔劑料等物料加入預熱段，去除爐身后的半高爐爐型示意圖見圖7。
圖5
圖6
圖7
3.2.2 高爐爐前出鐵場平臺、水沖渣及附屬設施和熱風爐、送風系統可以利用
高爐本體的關鍵部位：爐腹和爐缸保留，那么處理爐的鼓風送風系統及出鐵出渣、水沖渣系統、出鐵場平臺等現有設施都得到了利用，熱風爐加熱鼓風也可以得到利用。由于占主導的熔融鋼渣已經是液態，只需改用小風機鼓風。
3.2.3 處理爐煙氣系統增設余熱回收裝置，提高能源利用效率
原高爐爐身去掉后，爐頂裝料設施、爐頂?shù)拿簹猓ɑ蚍Q煙氣）收集系統可一同改造下移，在常規高爐布袋除塵前增加余熱鍋爐等回收熱量降溫設施，對高溫?zé)煔膺M(jìn)行換熱余熱回收。
3.2.4 熔融鋼渣的渣罐轉運與管理
在煉鋼工區內可就近將轉爐出爐的高溫熔融鋼渣即時倒入鋼渣處理爐內，但是在轉爐工區處理，往往場地和空間受到較大限制。在利用與轉爐有一定距離的停產高爐或易地拆建的高爐改建成集中處理鋼鐵廠各個轉爐產生的液態鋼渣，那么，快速將轉爐出爐的高溫熔融鋼渣通過渣罐等轉運至鋼渣處理爐，以確保鋼渣能順利倒入處理爐就顯得非常重要。通過合理組織、快速調運快速倒渣，采取渣面投撒保溫劑、減少渣罐散熱損失等一些有針對性保溫措施，應該能夠?qū)崿F(xiàn)熔融鋼渣的入爐目的。
4 結語
長期以來，鋼鐵廠轉爐排出的鋼渣都是采用冷態處理方式，已不適應越來越嚴格的環保要求，堆積如山的鋼渣，甚至已成為制約鋼廠生產的一個頭痛問題。改變由來已久已成習慣的熱潑、熱悶降溫后再處理的冷態處理方法，在熔融態下在轉爐出渣時就開始進行一整套的加碳加硅、鼓風吹煉、還原回收鐵、鋼渣降堿、鋼渣變成普通水渣應是一條值得探討研究的鋼渣處理工藝技術路線。結合各個鋼廠不同的規模和工藝布局，可采用在煉鋼工區就近處理，大型鋼廠亦可根據自身實際，可以利用拆小改大的停產廢棄高爐改建成只有下部爐腹?fàn)t缸的半高爐專門處理鋼渣、塵泥、冶金渣以及其它固廢危廢高溫熔煉爐，以發揮集中處置的優勢。從投入產出比和協同處理效果來看，本專利技術應該比當前鋼渣熱潑熱悶降溫冷態處理、塵泥固廢危廢轉底爐處理、回轉窯處理（包括水泥回轉窯協同處理）三種方式單獨處理具有一定的優勢，期望此技術能為鋼鐵及有色化工的各種塵泥、鋼渣、有色冶金渣等固廢危廢處理提供一個好的解決方案，使廢棄物料的碳?xì)淠茉吹玫嚼?，這些含鐵含有色金屬的固廢危廢變“廢”為“寶”，為鋼廠打造花園式綠色工廠創造條件。
