燒結余熱發電在龍鋼公司的應用

董紅梅

        陜鋼集團龍鋼公司生產指揮控制中心

摘要：本文主要介紹了龍鋼公司450m²余熱發電采用新型發電技術，將低價值的熱量得到有效利用的實例。

關鍵詞：450m²燒結；余熱發電；低價值；利用

1  引言

鋼鐵行業產生大量的富有可利用熱量的廢氣，主要來自燒結機煙氣顯熱、紅焦顯熱、轉爐煙氣及加熱爐爐底的余熱回收裝置等，各種余熱資源約占全部生產能耗的 68%。充分說明在目前鋼鐵生產過程中 2/3以上的能量是以廢氣、廢渣和產品余熱形式消耗。采用純低溫回收利用技術，可大量回收和充分利用鋼鐵工業生產過程中產生的大量低溫廢氣（汽）余熱，并可用于制冷、采暖、發電或熱電聯供。此項技術已成為鋼鐵工業節能降耗重要措施之一。

近些年來，鋼鐵行業不斷關注和重視燒結節能技術的應用與開發，在利用燒結余熱資源中，越來越多地采用低溫余熱發電技術。“穩定可靠，技術先進，降低能耗，節省投資”為基準，采用熱量梯級利用原則，最大程度回收煙氣熱量，選用技術先進、成熟、運行可靠的余熱回收及發電設備；其優點在于不僅能夠回收余熱，同時也解決了余熱蒸汽的升值利用問題，并帶來了明顯的經濟效益和社會效益。

2  工藝簡介

陜西龍門鋼鐵有限責任公司450m²燒結機一臺，配套一臺520m²環冷機。環冷機配備的鼓風機送入的冷風在冷卻燒結礦的同時被加熱成40~100℃不等的低溫熱氣，余熱鍋爐為直聯爐罩式余熱鍋爐，即余熱鍋爐直接安裝于燒結冷卻機上。將高參數過熱器布置于高參數段余熱鍋爐的最下端，直接靠近~700℃的燒結礦并與其進行輻射換熱，提高傳熱效率，同時將燒結冷卻機第一段和第二段的高溫廢氣(360℃～ 500℃)直接經集氣罩導入高參數段余熱鍋爐的高溫換熱區進行對流換熱，換熱后的廢氣溫度降至224℃，相同質量的廢氣因溫降而體積縮小，再經較小直徑（為現有技術的0.3-0.5倍）的煙風管道引至低參數段余熱鍋爐。鍋爐出口煙氣經循環風機回至冷卻機風箱下部代替空氣冷卻燒結礦，從而完成整個系統循環。

3 技術特點

3.1 技術專利：

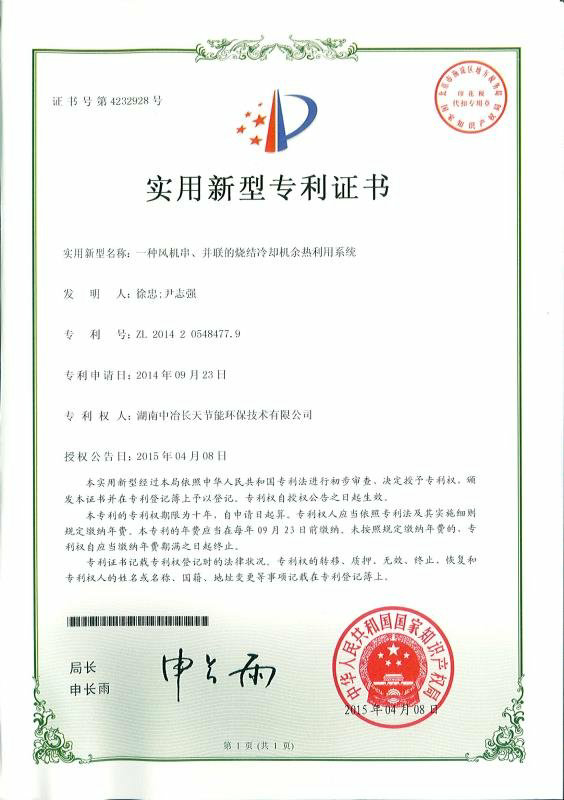

龍鋼450m²燒結余熱發電項目采用中冶長天國際工程有限責任公司的直聯爐罩式余熱鍋爐發電系統及技術（ZL 2010 1 0151375.x）和一種風機串、并聯的燒結冷卻機余熱利用系統（ZL2014 2 0548477.9）, 直聯爐罩式余熱鍋爐發電系統及技術已成功運用到國內外20多個項目。

3.2技術優點

3.2.1熱電效率顯著。高溫煙氣幾乎“零”距離輸送。

將余熱鍋爐高參數換熱組件及高參數汽包直接布置在冷卻機上方，利用冷卻機骨架支撐，使高溫煙氣幾乎“零”距離輸送，直接進入高參數換熱組件，避免了傳輸過程中的熱量損失，高溫煙氣無溫降，并且冷卻機上燒結礦(600-700℃)的輻射熱也得到利用。高溫蒸汽（高于350℃）的產汽量提高50%，高溫蒸汽驅動汽輪機高速運轉，使得發電效率提高12%，總體而言，顯著提高了熱效率。

3.2.2系統穩定性好，燒結礦的熱量以高溫蒸汽的形式取走。

最大效率的使得燒結礦的熱量以高溫蒸汽的形式取走，以確保系統穩定運行。由于余熱鍋爐高參數過熱器直接處于燒結礦溫度最高部位，當燒結工藝、燒結原料配比或氣候變化導致余熱煙風溫度過低時，高參數過熱器與高溫燒結礦輻射換熱，同時還與高溫煙氣進行對流換熱，可確保高參數蒸汽溫度在360℃以上，保證進汽輪機主汽溫度，從而使余熱回收系統穩定性提高。其中高參數蒸汽溫度比現有技術至少提高了40-50℃，發電效率提高約12%，降低汽耗率3.5%。

3.2.3電能損耗低、設備磨損少。

高溫煙氣的取風口截面積大，只需小功率抽風機，煙氣流速低，高溫煙氣中的顆粒狀粉塵含量大大降低，顯著減少了鍋爐、風機和管道的磨損，因此，本系統無需設置慣性除塵器，加之抽風機功率減小，電能損耗大大降低。

3.2.4煙氣輸送管徑小，管路布置簡單

由于高溫煙氣在高參數換熱組件內熱交換之后溫度降低（220℃）、煙氣體積收縮、密度變大，因此輸送管道管徑減小，進而使得：a. 散熱面積大大減少使得散熱損失?。籦. 余熱利用系統占地面積小，管路布置簡單，投資造價低，設備(例如循環風機等)檢修更方便；c. 取風管道系統的最大阻力比機外布置余熱鍋爐取風管道最大阻力減少約257.9Pa，循環風機的能耗降低4%以上。

3.2.5低價值的熱量得到利用。

冷卻機的低溫煙氣直接進入低參數鍋爐：進一步在冷卻機上設置第三段取風口，將低溫煙氣(約250℃)引入余熱鍋爐的低參數鍋爐，增加了低參數蒸汽的產生量，低價值的熱量也得到利用。

3.2.6余熱鍋爐檢修方便，不影響燒結主機的運行。

煙道隔斷技術，即電動插板閥的設計：在鍋爐下端與冷卻機之間設置電動插板閥，以保證系統能夠在鍋爐需要檢修時快速切斷煙氣，并能夠減少外界空氣的漏入和煙氣的漏出，杜絕了由于余熱利用系統故障影響燒結主機作業率的可能性。

3.2.7煙氣循環利用，顯著減少廢氣排放。

將冷卻機（環冷機高溫I段和低溫II段）排出來的廢煙氣引至冷卻機的余熱鍋爐內，經余熱鍋爐換熱后排出、再經循環風機送回環冷機臺車風箱，以實現煙氣的循環利用，顯著減少煙氣排放。

4  265m²(400m²)與450m²燒結余熱發電對比

5  效益

5.1  經濟效益

450m²燒結生產線總利用廢氣量約為75萬Nm³/h；余熱鍋爐共回收高參數蒸汽48t/h，低參數蒸汽10.5t/h，高、低壓蒸汽全部用于發電。環冷機中后部低溫廢氣，經熱水加熱器產生80~90℃熱水供燒結工藝用。

項目發電系統年運行7500h，年發電6268萬kWh，發電系統設備自用電1377萬kWh；計算出年回收余熱所供電量為4891萬kWh。

電站新水年消耗量為48.45萬m³；站用耗電量1377萬kWh；各能源折算標煤系數按《綜合能耗計算通則》和當地指標執行，節能量結果如下：

a項目發電系統年向公司供電4891萬kWh，年節約標準煤17118.5噸。

b利用環冷機中后部低溫廢氣，經熱水加熱器產生80~90℃熱水供燒結工藝用，年可加熱水18.42萬噸，節約標準煤2100.27噸。

項目余熱回收年節約標準煤合計19218.77噸。

c龍鋼燒結余熱發電項目于2017年11月10日具備熱負荷條件開始煮爐，11月28日汽輪發電機組成功并網。項目投產后截止到2019年3月31日累計發電量8235.45萬kw.h，上網電量6835.424萬kw.h，按0.5元/kw.h計算，已為龍鋼產生經濟效益3417.712萬元。

5.2社會經濟效益

采用純低溫余熱發電技術，將燒結系統排放的廢氣余熱回收并轉換為電能再用于鋼鐵生產，廢氣溫度大幅降低后排入大氣，這對降低鋼鐵企業生產的綜合能耗、減排CO2、削減熱污染將是非常有效途徑。符合國家產業政策及資源綜合利用，有利于回收資源，節約能源，促進我國產業化的發展，有利于國民經濟的發展。

a回收利用燒結環冷機廢熱氣余熱，可實現企業資源優化配置，不僅可以提高鋼鐵企業的資源利用效率和自供電率，也為實現鋼鐵企業節能減排目標奠定基礎，降低企業能耗和生產成本，增加企業的經濟效益和市場競爭能力。

b余熱鍋爐有一定的集塵能力，大幅度減少環冷機廢熱氣直接向空排放帶來的礦粉對環境的影響；極大改善了周邊環境。

c本余熱利用裝置屬清潔能源生產技術，整個工藝過程不需要燃燒燃料（煤、油和燃氣），對大氣環境不增加任何污染物（TSP、SO2、NOX）的排放。

d年節約標準煤19218.77噸，使燒結工序能耗下降8-10kgce/t左右，年經濟效益3134萬元。

5.3  與原有發電機組效益對比分析

 265m²(400m²)噸礦發電量2018年平均在10kWh/t礦，450m²燒結噸礦發電量可達到15kWh/t礦，噸礦發電量增加5kWh/t，電單價按0.5元/kWh核算，噸礦經濟效益2.5元/噸礦。

6  近年來主要改進措施

6.1  總結經驗

經過多年對燒結余熱發電機組運行摸索，不斷總結影響燒結余熱發電因素，定期對凝汽器進行清洗，確保機組真空度，另一方面加大與工藝溝通協調，燒結終點位置、廢氣溫度、環冷機料層厚度等參數的控制，為機組發電量提升奠定堅實的基礎。

6.2. 400燒結余熱利用潛能挖掘方向

6.2.1燒結臺車終點位置控制優化：400燒結目前有21.5個風箱（0.5個風箱為大修期間新增加的小風箱），原正常生產時終點位置控制在19^#風箱，造成最后兩個風箱熱能浪費；通過優化操作，將燒結終點位置控制在20～21風箱，一方面降低熱損失，另一方面還提高燒結產量約4～5%。

6.2.2、400余熱鍋爐循環風機風量偏小。目前環冷一段煙溫約為430℃，二段煙氣溫度約為330℃，根據設計二段煙溫偏高，說明一段煙氣溫度未充分提取，循環風機風量偏小?，F(xiàn)400余熱循環風機配備4000KW電機，132萬m3/h風機，但實際風量遠遠達不到要求（風量提升，風機振動偏大）；根據計算，燒結余熱鍋爐約1萬m3煙氣流量產生1T蒸汽，按照60T/h能力計算，400余熱循環風機風量應保證60萬m³/h；2019年4月份利用檢修對循環風機進行了更換后，循環風機風量得到了較大提升。

6.2.3、優化環冷煙道風量分配。燒結環冷余熱主要回收一段、二段煙氣溫度，目前400燒結二段、三段煙道貫通，造成二段熱量的損失；將二段、三段風道隔斷，同時給2^#環冷風機增加變頻控制，在2^#熱風罩安裝微壓控制器，通過聯鎖設置將熱風罩負壓控制在-50Pa,以提高余熱回收效率。

 6.3 優化成品礦溫度控制，降低環冷風機電耗

行業標準要求成品礦溫度控制≤150℃，現國內先進行業礦溫控制約為100～120℃，一方面降低冷卻電耗，另一方面給高爐冶煉增加物理熱量，降低固然比。

通過以上措施，265m²（400m²）噸礦發電量由7.5kWh/t增加到10kWh/t,效果顯著。

6.4、450m²余熱發電上在線膠球清洗裝置

2019年計劃對450m²燒結余熱發電上一套在線膠球清晰裝置，降低因凝氣器因為清潔度變差造成的真空度較低，影響發電機組效率。

7  結束語

燒結余熱發電在龍鋼公司得到了很好的應用，項目實施后效果顯著，一方面響應了國家節能減排的政策，充分利用了燒結煙氣熱量，另一方面增加企業電力供應的穩定性，降低公司的用電成本。 但龍鋼公司燒結余熱發電指標與鋼鐵行業先進指標還存在較大差異,還有較大提升空間,這還需要我們不斷探索、提升指標，為國家節能減排做出更大的貢獻。
