楊 繼 剛
（萊鋼集團銀山型鋼有限公司 煉鐵廠，山東 萊蕪 271104）
摘 要：萊鋼400 m2燒結(jié)機通過提升料溫、優(yōu)化加水方式、削弱生產(chǎn)過程中對生石灰增強制粒和提升料溫的依賴性，將石灰石的使用比例穩(wěn)定在60%以上，年降低熔劑成本1 567萬元。
關(guān)鍵詞：石灰石；燒結(jié)；強化制粒；料溫
1 前 言
熔劑中配加生石灰區(qū)別于石灰石的優(yōu)點主要是強化制粒和提升料溫，但目前混勻料的低品位和燒結(jié)礦的高堿度導(dǎo)致生石灰的配加比例持續(xù)提升，所以在生石灰需求量過大時，其質(zhì)量波動問題成為影響混合料料溫和燒結(jié)礦堿度穩(wěn)定的重要因素，從而影響燒結(jié)過程溫度場的穩(wěn)定和燒結(jié)礦質(zhì)量。石灰石由于制造成本較低，其成分相對于生石灰更加穩(wěn)定，有利于燒結(jié)過程中的溫度和燒結(jié)礦質(zhì)量管控，但添加過程中為了削弱生石灰在增強制粒和提升料溫的影響，需要研究料溫提升技術(shù)和加水方式優(yōu)化。
2 提升過程的條件改善
單靠改變加水方式，強化制粒效果以后，并不能完全保證透氣性的均勻性。萊鋼400 m2燒結(jié)機通過實施燒結(jié)料提料溫技術(shù)、配料過程熔劑秤設(shè)備改造、混合料加水方式優(yōu)化等措施后，可削弱生石灰對燒結(jié)過程中強化制粒和提升料溫的作用，使燒結(jié)過程中的有效鈣量趨于穩(wěn)定，減少了透氣性和堿度的波動，進(jìn)而為石灰石配比提升提供穩(wěn)定條件。
2.1 燒結(jié)料提料溫技術(shù)措施
2.1.1 混合機加熱水
冬季生產(chǎn)過程中，一次混合機要保證持續(xù)穩(wěn)定的添加熱水，熱水加熱池溫度要控制在60 ℃以上，從而強化熱水預(yù)熱混合料效果。
2.1.2 小礦槽加蒸汽
提升蒸汽預(yù)熱的換熱效率，將一次混合機添加蒸汽的措施后移至小礦槽進(jìn)行蒸汽預(yù)熱，使蒸汽與混合料充分接觸，形成溫度較高并相對均勻性的料溫溫度場。
2.2 配料過程熔劑秤設(shè)備改造
為穩(wěn)定白灰下料量，對13#倉和14#倉進(jìn)行優(yōu)化改造，將加濕器去除，保持下料連續(xù)穩(wěn)定，并將17#倉下料設(shè)定為定值 3 kg/m，穩(wěn)定下料量（17#、18#倉原為除塵灰倉改造而來，與12#、13#、14#生石灰倉下料穩(wěn)定頻率范圍存在差別）。此外，將生石灰秤由皮帶電子秤更換為螺旋給料秤，增加熔劑下料的穩(wěn)定性。
2.3 混合料加水方式優(yōu)化
2.3.1 加水管路優(yōu)化
一次混合機添加焦化廢水后，因廢水與新水共用加水管道，兩者之間的雜質(zhì)發(fā)生反應(yīng)后，管道和噴頭結(jié)垢并堵塞非常嚴(yán)重，將廢水管道和新水管道分離后，加水趨于穩(wěn)定，噴霧效果良好，保證制粒效果。
2.3.2 一混加水噴頭使用優(yōu)化
通過分別對 14、12、10 mm 等孔徑的噴頭進(jìn)行噴淋試驗，尋找最優(yōu)效果。目前，一混的噴頭數(shù)量由以前的20個更改為18個，噴頭孔徑由17 mm 改造為12 mm，穩(wěn)定了加水壓力。
3 提升過程及實踐效果
3.1 實施條件
負(fù)壓均在 13～16 kPa 范圍內(nèi)，換堆 2 d 后未有較大變化；料溫滿足50 ℃以上。
3.2 分層次提升
在實踐過程中，為弱化熔劑變更帶來的波動，采用逐步替代的方式，石灰石配比依次經(jīng)歷了0%、4%、7.9%、9.5%、12%5個階段。熔劑中的石灰石由0% 提升到 60%。每月按照負(fù)壓變化，分等級提升石灰石比例。
3.3 替代過程中各階段的燒結(jié)參數(shù)對比
分階段提升石灰石配加比例燒結(jié)參數(shù)變化如表1所示。
由表 1 可見，分階段配加過程中，燒結(jié)過程中的各項參數(shù)變化不大。
3.4 效果檢查

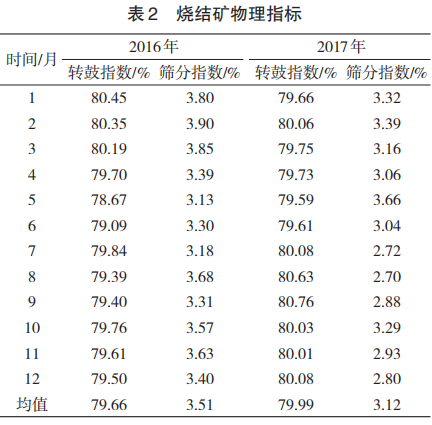

石灰石占熔劑比例提升后，燒結(jié)礦物理指標(biāo)趨勢見表2。由表2可見，隨著石灰石配比的提升，燒結(jié)礦的轉(zhuǎn)鼓指數(shù)、篩分指數(shù)并沒有因此下降。這說明石灰石提升后，燒結(jié)過程中形成了更好的溫度和液相環(huán)境，有效鈣量的穩(wěn)定對燒結(jié)過程透氣性和燒結(jié)礦質(zhì)量極為有利。
4 結(jié) 語
1）通過采取混合機添加熱水、小礦槽蒸汽預(yù)熱改善料溫環(huán)境、加水優(yōu)化改善制粒效果等措施，可有效解決燒結(jié)過程對生石灰的依賴性，為石灰石的增量使用提供了條件。
2）石灰石與生石灰相比，在等效條件下存在明顯的成本優(yōu)勢，2017年降低熔劑成本1 567萬元。
3）石灰石在提升過程中，燒結(jié)礦物理指標(biāo)略有提升，未對燒結(jié)礦物理質(zhì)量造成不利影響。
