王兆才 ^1，2 ，周志安 ^1，2 ，何國強 ¹ ，范曉慧 ²，甘敏 ²，胡兵 ¹

( 1． 中冶長天國際工程有限責任公司，湖南 長沙 410205; 2． 中南大學 資源加工與生物工程學院，湖南 長沙 410083)

摘 要: 由于燒結過程的自動蓄熱作用，厚料層燒結作為一種行之有效的節能提質技術被國內外各大燒結企業廣泛應用。本文針對粉礦為主的燒結原料提出了一種返礦分流強化制粒技術，即將一部分粗顆粒返礦單獨處理而不直接參與制粒，使得剩余混合料中成核粒子含量與黏附粉含量的比例更有利于制粒要求，同時改變物料中水分的分布狀態，提升物料的制粒效果。研究了返礦分流對混合料制粒和燒結指標的影響。結果表明，采用返礦分流強化制粒工藝后，在同等制粒水分條件下，制粒小球平均粒度由 4． 27 mm 提升至 4． 58mm，制粒效果得到明顯改善; 燒結速度和利用系數分別從 21． 66 mm/min、1． 46 t/( m 2 ·h) 提高到 23． 86 mm/min、1． 54 t/( m 2 ·h) 。研究結果有助于將料層厚度從 700 mm 提高至 780 mm。

關鍵詞: 燒結; 返礦分流; 厚料層; 強化制粒; 節能降耗

1 前 言

燒結工序作為鋼鐵企業的第一道高溫工序，其能耗在煉鐵系統僅次于高爐煉鐵工序能耗。2015 年全國重點鋼鐵企業燒結工序能耗為47. 20 kgce/t，盡管比 2014 年下降 1. 28 kgce/t，但與國際清潔生產先進水平≤44 kgce/t 仍差距較大，燒結過程節能潛力巨大^［1］。固體燃料消耗占燒結工序總能耗的 70% ～80%，降低燒結固體燃料消耗是燒結工序節能降耗的關鍵。由于燒結過程的自動蓄熱作用，厚料層燒結作為一種行之有效地降低固體燃料消耗的技術被國內外各大燒結企業廣泛應用。進入 21 世紀以來，我國多數燒結廠如寶鋼、武鋼、太鋼等相繼實現了 700 ～ 750 mm 厚料層燒結^［2］。雖然厚料層燒結具有一系列的優勢，但盲目的加厚料層又存在料層氣流阻力增加，風機負壓過高，燒結機漏風加重，料面有效風量不足，生產率不增反降等問題^{［3 ～6］}。如何改善燒結物料的制粒效果，改善料層透氣性、提升燒結速度對厚料層燒結技術的進一步發展具有重要意義。

為此，本文以改善料層透氣性為目標，首先提出了一種返礦分流強化制粒工藝，并采用湘鋼燒結廠物料為試驗原料，開展了返礦分流試驗研究，研究了返礦分流對制粒效果、燒結礦產、質量指標的影響。

2 返礦分流強化制粒技術的提出

返礦是燒結過程中不可或缺的原料之一。目前，混勻礦中返礦的比率約為 25% ～ 50%，高比例的返礦添加量會對燒結過程和燒結礦質量產生重大影響。返礦的循環減少了新混合料的使用量，另一方面，其改善了混合制粒和燒結過程，混合料中添加返礦還可以提高燒結過程的效率^［7］。但是，隨著進口礦粉粒度粗化，返礦充當造粒核心的功能有所弱化。返礦自身粒度大，在一定程度上會破壞制粒過程中小球的正常長大，造成成分和粒度偏析嚴重，對燒結礦質量造成較大影響。中南大學范曉慧等在深入研究了鐵礦石制粒體系中顆粒 － 橋液間相互作用機制的基礎上，分析混合料制粒行為，建立制粒小球結構模型。研究表明: 制粒小球由成核粒子和粘附粉構成，粘附粉包裹成核粒子形成準顆粒，成核粒子和粘附粉粒子的粒度界限是 0. 5 mm，其中小于 0. 5 mm 的黏附粉含量占比在 40% ～ 50% 時最有利于制粒^{［8 －9］}。鐵礦燒結過程中，制粒小球的粒度組成以及透氣性對燒結礦的產、質量有巨大影響。通過返礦分流技術，粗粒返礦不參與制粒，而是在制粒后期加入，可不破壞細粒料成球，對于當前提高制粒效果有利，在燒結時還可發揮料層支撐作用。因此，研究返礦分流對混合料制粒和燒結的影響，找到返礦分流的最佳工藝條件，開發出有效的返礦分流控制技術，有助于厚料層燒結技術的實施。

3 返礦分流燒結試驗研究

3. 1 原料條件及基準試驗

采用湘鋼燒結廠物料為試驗原料: 鐵礦石及含鐵雜料有澳洲篩下粉、混合粉、國王粉、伊朗粉、巴西精礦、安徽精礦、澳洲精礦、綜合鐵皮，共計 8 種; 燃料為焦粉; 熔劑有白云石、石灰石、高鎂生石灰、低鎂生石灰、輕燒白云石，共計 5 種; 以及燒結、高爐兩種返礦。

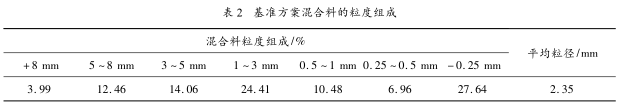

在含鐵原料中粉礦占比 77%，燒結礦堿度1. 95，燒 結 返 礦 外 配 18%，高 爐 返 礦 外 配12%?；鶞?zhǔn)方案下燒結礦化學成分的理論計算值如表 1 所示，TFe 含量為57. 05%，堿度為1. 95?；旌狭系牧６冉M成如表 2 所示，平均粒徑為 2. 35 mm，其 中 小 于 5 mm 的 粒 徑 占34. 6%，混合料的粒度組成并不處于以上所提到的制粒效果最佳時黏附粉的含量范圍。

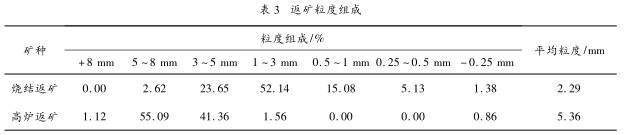

兩種返礦的粒度組成如表 3 所示。燒結返礦平均粒度為 2. 29 mm，其粒度以 － 5 mm 為主; 高爐返礦的平均粒度為 5. 36 mm，其粒度以3 ～8 mm為主，占比達96. 45%?？梢?，將粒度相對較粗的高爐返礦進行分流更為合適，在制粒后期加入不會對制粒小球的粒度組成，尤其是細粉末含量有太大影響。

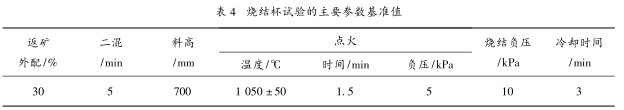

實驗室條件下，燒結杯試驗的主要參數( 其中一混為人工混合) 基準值如表 4 所示。經基準試驗研究，確定燒結混合料中焦粉的適宜配比為 5. 60%，混 合 料 的 適 宜 水 分 含 量 為7. 75%，在此基礎上進一步開展后續返礦分流試驗研究。

3. 2 返礦分流試驗研究

實驗室條件下，對返礦分流制粒過程進行模擬，方法如圖 1 所示。首先采用人工混勻的方式將鐵礦石、焦粉、熔劑和燒結返礦混勻，然后加水制粒 4. 5 min。此時，均勻加入高爐返礦，使其與制粒小球均勻混合 0. 5 min，然后進行燒結杯試驗。

3. 2. 1 返礦分流對制粒的影響

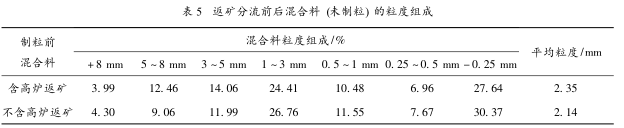

返礦分流前后，混合料 ( 未制粒) 的粒度組成情況如表 5 所示?？芍?，返礦分流后，在未進行制粒時，混合料平均粒徑由 2. 35 mm 降低至 2. 14 mm，黏附粉 ( － 0. 5 mm) 含量由60%提升 38. 04%，黏附粉 ( － 0. 5 mm) /核顆粒 ( +0. 5 mm) 由 0. 53 提高到 0. 61。

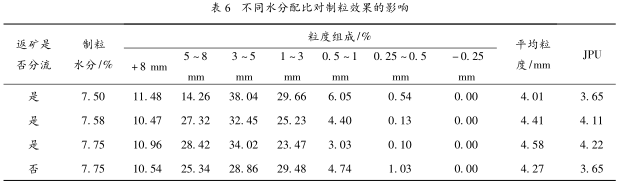

在高爐返礦全部進行分流的條件下，研究了不同水分對制粒效果的影響，結果如表 6 所示。可知: ①在制粒水分為 7. 75% 時，返礦分流后，平均粒度由 4. 27 mm 提升至 4. 58 mm，透氣性指數也隨之改善，由 3. 65 提升至 4. 22，返礦分流后 3 ～8 mm 的比例較分流前有明顯增加，同時 －3 mm 比例也大幅減少。這表明在同等水分下，返礦分流可以有效改善制粒效果;②高爐返礦飽和吸收量為 1. 77%，扣除高爐返礦制粒過程所需的水分，剩余水分占混合料的7. 58%。在此條件下制粒，相比返礦不分流而制粒水分為 7. 75%，返礦分流后，平均粒度由4. 27 mm 提升至 4. 41 mm，透氣性指數也隨之改善，由 3. 65 提升至 4. 11，進一步表明返礦分流可以有效改善制粒效果; ③當返礦分流時，在制粒水分為 7. 50% 獲得的制粒效果，與返礦不分流而水分為 7. 75% 時的制粒效果相當，由此可以得出，達到相當?shù)闹屏ＰЧ?，采用返礦分流技術可以適度降低制粒水分的含量。

3. 2. 2 返礦分流對燒結的影響

分別研究了焦粉配比5. 60%時，不同水分條件下，返礦分流對燒結指標的影響，結果如表 7所示?？芍? ①同等水分情況下，返礦分流可以提升燒結速度和利用系數，但成品率和轉鼓強度有所降低; ②返礦分流而水分為 7. 5% 時的燒結各指標與返礦未分流而水分為 7. 75% 時基本相當，其表明返礦分流可以適當降低制粒水分。

3. 2. 3 返礦分流預潤濕對制粒的影響

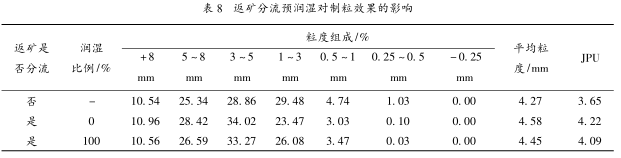

進一步研究了在高爐返礦全部分流時，不同潤濕比例對制粒效果以及燒結礦產、質量的影響。由 實 驗 測 得 高 爐 返 礦 飽 和 吸 水 率 為1. 77%，因此對其進行預潤濕時，只需根據高爐返礦所占比例，從總添加水中分出對應水分對其潤濕即可，剩余水分即為制粒添加水分。返礦分流預潤濕比例對制粒效果的影響如表 8所示?？芍? ①在相同制粒水分條件下，高爐返礦潤濕后再分流，制粒小球的平均粒徑為4. 45 mm，透氣性指數為 4. 09，均劣于高爐返礦不潤濕而直接分流的情況; ②相比返礦不分流，返礦分流不論潤濕還是不潤濕，其平均粒度和透氣性指數均有提高。

3. 2. 4 返礦分流對料層厚度的影響

將高爐返礦進行分流后由于制粒效果和料層透氣性得以改善，為厚料層燒結的實施打下了基礎。返礦分流對料層厚度的影響如表 9 所示?？梢?，抽風負壓不增加的前提下，料層厚度由基準值 700 mm 提高至 780 mm 后，在保證燒結速度、利用系數不變的同時，燒結礦成品率和轉鼓強度顯著提高。

4 返礦分流應用方案

返礦分流在工藝中的應用如圖 2 所示，在二次圓筒尾部增設高爐返礦分流礦倉，來自高爐槽下的高爐返礦通過一條可逆皮帶，即可進入配料室原有的高爐返礦礦倉，也可進入新增的高爐返礦分流礦倉。分流的高爐返礦經皮帶秤稱量后由可移動式皮帶自二次圓筒尾部送入，運輸皮帶伸入混合機約 3 m，并保證一定的運行速度，使得分流的返礦以拋射的形式進入混合機，確保其落點距離圓筒混合機末端4 ～5 m，分流的返礦與其余物料的混合時間大于 1 min。在靠近二次圓筒端的可移動式皮帶下方設有鋼結構的三角支撐梁，防止可移動式皮帶的懸塌。另外在靠近二次圓筒端的可移動式皮帶上方設有擋料板，防止因旋轉而被帶至二次圓筒內頂端的物料落下時損壞可移動式皮帶。

5 結 論

針對返礦分流技術對混合料制粒和燒結指標的影響研究，查明了返礦分流的最佳工藝條件，研究結果表明:

(1) 在同等制粒水分條件下，將高爐返礦分流制粒，相比未分流的制?；旌狭?，其平均粒度由 4. 27 mm 提升至 4. 58 mm，返礦分流技術有助于改善制粒效果，提高料層透氣性。

(2) 將高爐返礦分流制粒，在同等制粒水分條件下，燒結速度和利用系數得到提高，分別從 21. 66 mm/min、1. 46 t/( m 2 ·h) 提高到23. 86 mm/min、1. 54 t/( m 2 ·h) 。

(3) 將高爐返礦分流后，透氣性的改善有利于使用厚料層燒結，可將料層厚度由 700 mm提高至 780 mm。
