宋國華，徐俊杰，耿敬濤，邵久剛，楊志功

（河鋼邯鋼公司，河南 　 邯鄲 　０５６０１５ ）

摘 　 要：河鋼邯鋼７號高爐于２００８年７月投產，２０１５年、２０１６年兩次爐缸溫度的異常升高，高爐經過認真的分析研究，在加強管理、增加監控電偶、改善原燃料條件的基礎上，通過采取加風限氧、限產、灌漿、提高冷卻強度、增加鐵口深度等不同措施，都達到了使該部位溫度局部恢復正常的目的，并且既保持了較高的冶煉強度，又實現了高爐長

周期穩定順行。

關鍵詞：高爐；爐缸溫度；正常水平

１　 引言

河鋼邯鋼７號高爐是從德國引進的二手設備，原有１８５８ｍ^３擴容為２０００ｍ^３，設有２８?jìng)€(gè)風口，設夾角９０度西、北兩個鐵口。采用并罐式無鐘爐頂，料車上料，四座馬琴式外燃熱風爐。全冷卻壁結構爐體，爐腹、爐腰、爐身一層，三段銅冷卻壁，薄內襯技術，軟水密閉循環冷卻系統^［１］。第二代爐役于２００８年７月投產至今，爐況基本長期穩定順行，產鐵６００４ｔ／ｍ^３，曾取得過焦比３３０ｋｇ／ｔ，煤比１５０ｋｇ／ｔ，燃料比５１７ｋｇ／ｔ的較好指標。

２０１５ 年、２０１６ 年兩次爐缸溫度的異常升高，是目前影響高爐鐵水質量的主要問題。７號高爐爐缸溫度異常升高分為兩個階段：第一階段：２０１５年７號高爐開始出現高爐爐缸側壁溫度西南方向異常升高，６ｍ最高達到８１０ ℃（３２４ｍｍ），高爐通過采取加風限氧、限產、灌漿等措施，使該部位溫度局部恢復正常。第二階段：２０１６年４月高爐新增西南方向爐缸側壁電偶溫度升高現象，６ｍ 最高達到５１０ ℃ （１５０ｍｍ ），高爐通過采取提高冷卻強度、增加鐵口深度等措施，使該部位溫度局部恢復正常。

２?。玻埃保?年高爐爐缸溫度升高的治理過程

２． １　 高爐爐缸溫度升高的過程

２０１５年初，伴隨高爐技術技術經濟指標的改善，高爐冶煉強度也不斷提高，高爐爐缸西南６． ４ｍ方向溫度開始升高，最高達到６２０℃（圖１）。

２０１５年３月后，爐缸同方向，６．４ｍ 溫度開始下降，６．０ｍ 溫度開始大幅度升高，到２０１５年８月２５日，高爐６．０ｍ 側壁溫度達到最高的８０９℃（圖２），高爐碳磚殘厚４９０ｍｍ ，威脅高爐生產安全。

２． ２　 高爐采取的措施

２． ２． １　 相對增加高爐冷卻強度

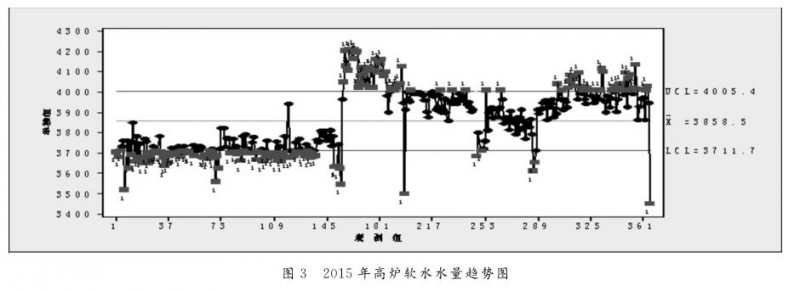

２０１５年５月３０日能源中心水站換大葉輪，水壓由５５０ｋＰａ升高至５８０ｋＰａ ，水量達到４１００ｍ３ ／ｈ（圖３），僅僅 相對 增 加冷 卻強 度，高 爐設計水量４１５０ｍ３／ｈ，仍未達到設計水量，高爐冷卻壁溫度雖出現短期穩定，但仍呈上升趨勢。

２． ２． ２　 逐步增加高爐風量，減少高爐富氧量

高爐對風量重新進行評價，邯鋼５號高爐冷風４２００ｍ^３／ｈ，高爐風機風量由年初的４０００ｍ^３／ｈ，逐步增加到４２００ ｍ^３／ｈ（圖 ４），高 爐 富 氧 量 由９０００ｍ^３／ｈ減少到２０００ｍ^３／ｈ 。

２． ２． ３　 堵風口降低冶煉強度

由于６．０ｍ 西南溫度持續升高，２０１５年５月３０日高爐休風堵２３＃ 、２４＃風口，８月３日開２３＃風口，開風口前爐缸溫度開始下行，８月３１日開２４＃ 風口。

２． ２． ４　 新裝電偶

爐缸溫度僅６． ０ｍ 西南兩點溫度高，是否是最高點，不利于高爐爐缸溫度控制，因此，２０１５年９月３日高爐６ｍ 、６．４ｍ 新裝插入深度５０ｍｍ 與１５０ｍｍ 的電偶，共１２對，重點的西南方向４對。

２． ２． ５　 換長風口

爐缸溫度下行后，為了防止該部位溫度變化，適當?shù)氖乖摬课伙L(fēng)口回旋區適當向中心移動，減少該部位邊緣氣流，２０１５年９月３日高爐休風換２３＃ 、２４＃ 風口為 ５２５ｍｍ×１２０ｍｍ長風口，原用５００ｍｍ風口。

２． ２． ６　 灌漿

７ 號高爐基本每次超過１５ｈ的休風，都進行灌漿操作，西南也經過測溫，新開多個灌漿孔，但都沒有灌入。２０１５年９月３日的休風，西北兩鐵口正中間標高９．２ｍ 處灌漿１５×２５ｋｇ 。

２． ２． ７　 加強原燃料延伸管理

２０１５年初，高爐爐缸溫度雖偏高，但相對穩定。４月高爐配吃石礦準二級焦后，高爐爐缸側壁溫度持續升高，８月基本消化完石礦準二級焦，爐缸溫度開始下行。因此，高爐加大原燃料延伸力度，做到原燃料變化早知道，提前應對，及時應對。

２． ３　 效果

經過以上措施的采取，高爐爐缸溫度升高趨勢得到了抑制，有些措施雖然沒有使側壁溫度明顯下行，但也起到了抑制其快速增長的作用。特別是９月３日高爐休風灌漿、局部換長風口后，高爐爐缸側壁溫度得到根本緩解。但是，由于處理爐缸溫度過程中，下部送風制度等的巨大變化，高爐爐況受到了威脅，２０１５ 年９月初到２０１５年１２月，高爐產量?jī)H４８５０ｔ／ｄ，指標也比較差，直到２０１６年初高爐才恢復到５０５０ｔ／ｄ 產量，指標也逐步改善。

３　２０１６年高爐爐缸溫度升高的治理過程

３． １　 高爐爐缸溫度升高的過程

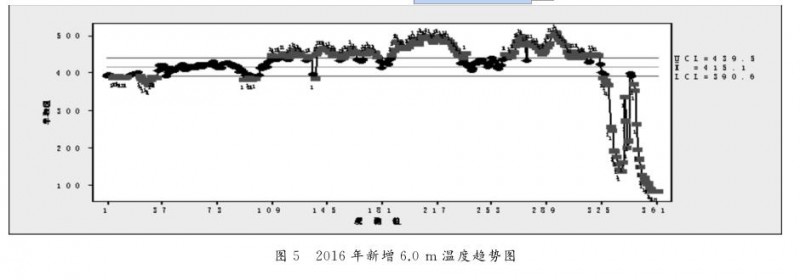

２０１６年初，高爐冶煉強度也不斷提高，高爐爐缸西南６．０ｍ 方向新增電偶溫度開始升高，最高達到５１０℃（圖５）。

３． ２　 高爐采取的措施

３． ２． １　 相對增加高爐冷卻強度

２０１６ 年 ２ 月 能 源 中 心 水 站 改 造，水 壓 由５７６ｋＰａ降至５３７ｋＰａ，水量達到３６００ｍ３／ｈ左右，改造后水壓５９６ｋＰａ ，高爐水量３９００ｍ^３／ｈ ，仍未達到設計水量，高爐冷卻壁溫度雖出現短期穩定，但仍呈上升趨勢（圖 ６ ）。

３． ２． ２　 合理定風、氧量

２０１５年底，高爐風量增加到４２００ｍ^３／ｍｉｎ，但高爐出現中心、邊緣氣流均控制不住現象，后高爐確定送風比２．０ ，爐容２０２７ ｍ^３ ，風量定到４０５０ｍ^３／ｍｉｎ，加上槽下生礦伴溫風量約５０～７０ｍ^３／ｍｉｎ，高爐定風量到４１００～４１４０ｍ^３／ｍｉｎ（圖７）。

３． ２． ３　 穩定高爐產量

由圖８可以看出，２０１６年初高爐產量再次達到５２００ｔ／ｄ水平，由于壁體溫度影響，高爐將產量目標定到５１００±５０ｔ，對穩定壁體溫度起到一定作用。

３． ２． ４　 局部加強冷卻強度

為了增加冷確強度，高爐爐缸局部水管通高壓水（西南５根水管通高壓水），對于西南溫度最高的區域冷卻壁改高壓水，同時對爐缸爐皮局部打水。

３． ２． ５　 鐵口深度控制

２０１６年初高爐適當提高鐵口深度控制標準，由２．９～３．１ｍ 提高到３．０～３．１ｍ，見表１。

３． ２． ６　 堅持長風口

２０１５年底后高爐始終堅持在爐缸西南側２４＃ 、２５＃ 風口使用５２５ｍｍ 的較長風口，并計劃在２６＃加裝較長風口。

３． ２． ７　 保爐況順行

無論任何時候，高爐順行都是保證高爐安全的重要手段，精料都是高爐順行的重要保障，本次爐缸溫度升高，高爐始終以保爐況順行為目標，高爐沒有犧牲爐況去保證高爐指標。

３． ３　 處理效果

本次爐缸處理效果較好，２０１６年５月后高爐逐步提高冶強，改善指標，高爐日產５?。保担埃簦湟陨?，煤比長期穩定到１３０ｋｇ／ｔ 以上，燃料比５２０ｋｇ／ｔ 以內。

４　 分析

從高爐兩次爐缸溫度異常升高處理看：

⑴ 第一次，高爐灌漿后取得了明顯效果。第二次，高爐水量恢復取得了明顯效果。因此，我們認為高爐爐缸溫度異常升高應找到主要因素，對癥治療，可減少高爐技術經濟指標的恢復時間。

⑵ 第一次高爐爐缸側壁溫度升高開始于２０１４年１０月的６．４ｍ溫度的升高，沒有關注也沒有引起足夠的重 視，依然把產 量由５１００ｔ左右提高到２０１５年初的５?。常埃埃簦渥笥?，使高爐恢復時間延長。高爐應有適當?shù)囊睙拸?qiáng)度，并且高爐工作者應始終關注高爐爐缸側壁溫度的變化趨勢。

⑶ 在第一次高爐爐缸溫度升高的處理后期，高爐壁體溫度穩定性下降，時常出小氣流，高爐爐況變差，延長了高爐恢復時間；第二次升高，高爐始終以爐況順行為基礎，雖然溫度偏高，但是取得了較長時間的穩定，為高爐后期改善指標打下基礎。

⑷ 增加高爐風量，減少富氧。高爐增加風量、減少氧量有利于高爐爐缸側壁維護，但是應當以高爐接受為基礎，不能盲目增加風量，減少氧量。

⑸ 保持鐵口適宜的深度，加強爐缸側壁局部冷卻強度以及堵風口適當降低冶煉強度、加鈦礦護爐等，都能對爐缸側壁溫度升高起到一定抑制作用，但都不能犧牲高爐爐況，高爐爐況變差后，爐缸熱震的巨大變化，給高爐爐缸安全帶來巨大威脅。

⑹ 高爐配吃二級焦后，爐缸溫度明顯升高增加。原燃料對高爐長壽的影響是巨大的，也是致命的，高爐必須保證一定質量的原燃料條件。

５　 結語

⑴ 高爐工作者應高度重視高爐長壽工作，掌握側壁溫度變化趨勢，及時抑制高爐爐體溫度的異常變化。

⑵ 任何處理高爐爐缸安全的手段都不能犧牲高爐順行，高爐爐缸溫度異常升高，必須及時發現問題，并相應采取措施，才能避免更大損失。

⑶ 高爐長壽是個系統工程，應貫穿高爐一代爐齡，從設計建造到日常維護都應高度重視，而不是有了問題后的處理問題，一旦侵蝕加劇，后期控制十分困難。

⑷ 精料是高爐順行的保障，順行是高爐長壽的基礎，也是高爐鐵水質量穩定的基礎，高爐制定與原燃料匹配的操作參數及技術經濟指標。
