潘偉恩，丁時明，柏德春
（廣東省韶關鋼鐵集團有限公司 煉鐵廠，廣東 韶關 512000）
摘 要：韶關鋼鐵集團有限公司煉鐵廠受到原燃料品質下降的影響，爐況失常，決定對高爐進行停爐中修。詳細介紹了停爐的全過程，包括降料面前的爐況、休風前的準備、停爐操作、爐外出鐵等環節，總結了此次停爐中修的成功經驗。
關鍵詞：高爐；降料面；休風；停爐；爐外出鐵；風口
2015 年10 月，受原燃料品質下降的影響，韶關鋼鐵集團有限公司煉鐵廠3200m3 高爐爐況失常，決定于2016 年2 月降料面停爐中修。通過洗爐墻、完善打水裝置、安裝氮?dú)獯祾?、預休風操作等步驟，料面成功降至風口下。本文擬對大高爐停爐過程從制定計劃、應急預案和具體施工各環節進行論述和總結，以期能為相關工程實踐提供參考。
1 降料面前的爐況

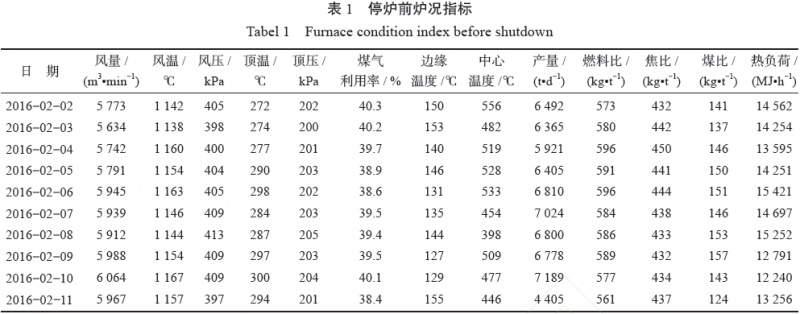

降料面操作是國內高爐進行爐型再造普遍采用的方法之一，降料面過程操作控制要求較高，且爐容越大操控難度越高。經過多年生產實踐，通過大風量操作的降料面方法得到普遍認可。降料面之前，高爐的爐況基本順行，燃料消耗偏高，燃料比為580~590kg/t，煤比為150 kg/t。布料模式采用中心加焦方式，在料面中心加適當焦炭（占總焦量的20%~30%）引導中心氣流，入爐的礦石質量為85 t，入爐焦炭負荷為3.664，爐體的熱負荷維持在12 700~16 000 MJ/h。輔料加入：每批配加錳礦和焦炭的質量分?jǐn)?shù)分別為0.55% 和0.35%。采用全開風口送風方式。停爐前爐況指標見表1。
2 休風前的準備
高爐生產一定周期后，由于上升的煤氣流與爐料接觸不均勻，導致?tīng)t墻會有局部黏結現象。為了讓降料面過程順利進行，避免出現爐墻渣皮大面積垮塌現象，在降料面之前要進行洗爐墻操作。洗爐墻主要是通過發展邊緣煤氣流沖刷爐墻，減少停爐后的扒爐工作量，改善爐缸狀態、促進爐況順行。
2.1 洗爐作業
洗爐操作是以通過控制合理的煤氣流速，獲得良好的渣鐵流動性為原則。休風前的第3 d 開始洗爐作業（熱洗），參考同類型高爐停爐的經驗數據[1-4]，確定洗爐的控制參數為：鐵水溫度（鐵水物理熱）不低于1 505 ℃、鐵水中Si 的質量分?jǐn)?shù)（鐵水化學熱）為0.6%~0.8%、爐渣二元（CaO/SiO2）堿度R2 為1.10，保證爐缸熱量充沛。洗爐中密切注意風口、冷卻壁情況。噴煤比控制在90~100 kg/t，適當少量輔料降低爐渣堿度。
2.2 預休風料加入操作

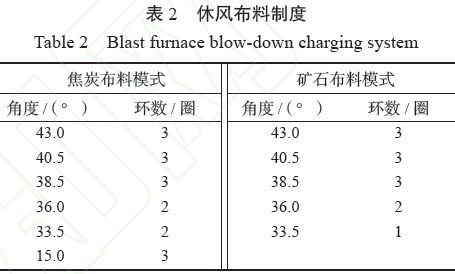

在降料面過程之前需要安裝停爐操作必要的裝置，以滿足工藝條件進行休風操作。休風爐料加入情況：休風料按6 段加入，提前一個冶煉周期（休風前8 h）改全焦炭冶煉（噴煤比為0），焦炭負荷為2.5。2016-02-11T8：15 第1 段休風料（第44 批）入爐，礦石質量為81 t，爐料結構為90% 燒礦+6%巴西球礦+4% 生礦，每批配加錳礦1.5 t，白云石0.8t，硅石1.3 t。第2~4 段休風料從爐腹、爐腰、爐身下各配加焦炭20 t，爐渣二元堿度R2 為1.01，四元（CaO+MgO/SiO2+Al2O3） 堿度B2 為0.878。第5~6段休風料以?xún)艚辜尤霝橹?，集中加入焦?0 t。休風采用的布料制度如表2 所示。
2.3 爐頂打水槍的安裝
降料面過程爐內料層減少，爐頂高溫煤氣需通過打水冷卻降溫，打水裝置安裝和打水效果關系到整個降料面進程。2 月11 日利用高爐預休風對爐頂4 根懸臂測溫進行改造使其帶有霧化功能。安裝前檢查并試運行爐頂打水裝置，進行霧化效果試驗，確認打水管道暢通，確保安全可控。
2.4 氮?dú)獯祾哐b置
降料面過程中爐內煤氣驟增，必須通入一定量的氮?dú)?，以平衡爐內CO 的含量。爐體設置了12 個靜壓力孔通入氮?dú)狻＜友b爐身氮?dú)夤?yīng)裝置，并配備流量表、控制閥門等。在降料面過程中，向爐內料面上吹入氮?dú)?，稀釋爐內氧氣和氫氣的濃度，防止?fàn)t內出現爆震。為防止高溫煤氣流等從噴氮孔吹出或堵塞孔道，從送風開始就吹入氮?dú)?，直至降料面完成?2 個靜壓力孔的氮?dú)獾目偭髁靠刂圃? 000 m3/h 以上[5-6]。
2.5 煤氣取樣
降料面進程通過爐頂煤氣成分變化來判定，因此煤氣取樣點的設置要合理，煤氣取樣化驗要及時準確。完善煤氣取樣裝置，并確認取樣線路暢通且不漏氣，煤氣取樣管盡量減少拐點，加裝反吹掃設施，各閥門要安全可靠。
3 停爐操作
停爐操作主要是控制送風量和燃燒下降料面的過程。隨著爐頂溫度的上升，整個過程也是逐步降低風量的過程。此次降料面停爐的幾個關鍵點如下：
1）2016-02-12T07：18 送風，送風后爐身靜壓力孔通入低壓N2，流量為1 780 m3/h[5]，同時爐頂齒輪箱通入N2 和冷卻水，以強化設備冷卻。
2）07：30 裝入焦炭量共計40 t，分2 次稱量裝入。3）07：32 高爐煤氣管網系統聯通煤氣操作，7：40 出現頂壓異常波動（東南方向），爐頂溫度選用其它3 個點為參考值。
4）07：56 爐頂溫度達到335 ℃，爐內裝入第1批20 t 焦炭。
5）09：40 煤氣系統的調壓閥組出現設備故障，導致?tīng)t頂壓力大幅下降（其中C\D閥全開，無法動作，爐內減少風量至3 000 m3/min）。
6）09：53 故障排除，開始恢復風量，前期高爐采取高頂壓大風量操作。由于布袋除塵系統的檢測溫度比高爐爐頂溫度高出150 ℃，而高爐打水是根據爐頂溫度控制的，從而造成布袋除塵系統實際溫度較高（超過350 ℃），除塵箱體的密封硅膠大面積燒毀導致煤氣泄漏。12：08 開始分次進行減風操作：12：08減風300 m3/min，13：08 減風500 m3/min，13：16 減風500 m3/min。14：00 布袋回收煤氣的箱體僅存6 個可用，爐頂打水控制溫度由350 ℃降至180 ℃。14：00—16：00 平均風量下降至2 000 m3/min。
7）23：53 觀察送風風口情況： 3#、9# 風口出現“掛渣”現象。23：57 料面進入爐腹下部，出于安全考慮，噴煤冷風改用全氮?dú)獯祾?sup>[5-7]。
8）2016-02-13T00：00 煤氣中二氧化碳與一氧化碳含量達到平衡點[7]，這表明間接還原結束，降料面工作接近尾聲。
9）00：00 觀察送風風口情況，發現26# 風口小套漏水。00：40 停止回收煤氣[8-10]。00：53 打開爐頂放散閥，切斷爐內煤氣操作。01：43 關閉混風閥；打開4 個出鐵口進行空噴操作，直至出鐵口內無渣鐵流出。01：50 煤氣中O2 的體積分?jǐn)?shù)大于0.5%，超過半數風口出現吹空現象，爐頂溫度急劇飆升，說明熱風直接吹到了爐頂。
10）01：53 高爐休風操作。調整頂壓保持爐內正壓，停爐操作結束。停爐過程中累計耗風量為3 602 844 m3。
降料面爐況運行具體參數見表3。
4 爐外出鐵
降料面期間，爐前按照停爐要求組織出鐵[3, 6]，2016-02-12T07：18 送風， 送風后142 min（09：40）打開出鐵口，11：40 出鐵口正常出渣，出鐵量為770 t，出鐵耗時3 h。爐內渣鐵流動性較好；13：36 第二次打開出鐵口，出鐵量300 t，出鐵耗時5 h。爐內渣鐵流動性較好；當料面降到風口中心線以上約1.5 m 時，出最后一爐鐵，即19：46 第三次出鐵，出渣鐵55 t，至此，休風料中的理論渣鐵量已出凈。當料面降至高溫區時，爐墻黏結物開始熔化并向下滴落，容易堵塞送風風口，此時操作人員應在保證安全的前提下勤觀察風口狀況。23：53 觀察送風風口情況發現3#、9# 風口有掛渣現象，2016-02-13T01：00 所有風口有掛渣現象，這表明降料面已接近風口。2016-02-12T23：33 打開3# 出鐵口，2016-02-13T00：21 打開1# 出鐵口，00：41 打開2# 出鐵口，00：54 打開4# 出鐵口。4 個出鐵口打開后，僅有少量渣流出，出鐵口是空噴煤氣狀態，這標志著降料面操作已完成，具備了停爐操作的條件。
5 停爐過程及煤氣成份變化

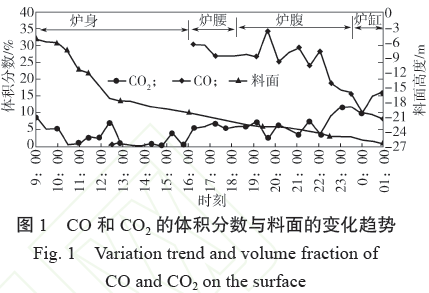

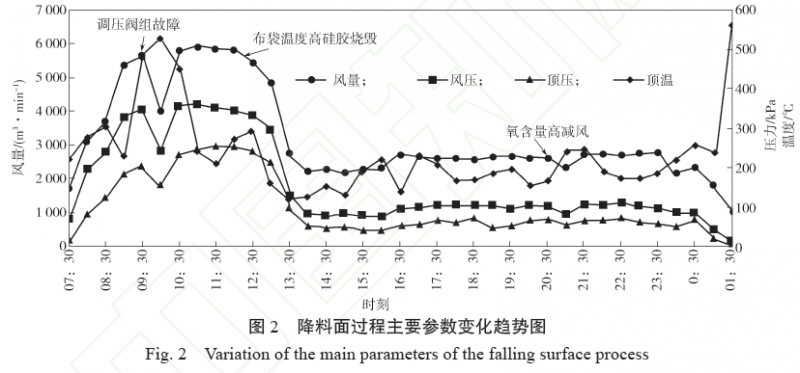

降料面全過程控制基本平穩，打水量根據煤氣成份和料面情況適時調節。煤氣中，當CO 體積分?jǐn)?shù)開始降低，CO2 體積分?jǐn)?shù)開始增加時，說明料面已進入爐腹[8]；當N2 含量開始上升時，說明料面已進入風口區；當CO 和CO2 體積分?jǐn)?shù)相等時[8-10]，表明降料面操作已接近尾聲。降料面過程中，CO 和CO2 的體積分?jǐn)?shù)與料面的變化趨勢如圖1 所示；降料面過程中，主要參數變化趨勢如圖2 所示。
6 經驗總結
此次降料面操作過程控制良好：停爐過程安全受控；降料面過程中爐況穩定，無任何崩滑料；H2、O2含量控制較好，無煤氣爆震現象。整個過程從2016-02-12T07：18—13T01：50，歷時18 h 32 min，比預定的20 h 減少了1 h 28 min，料面下降至26.6 m左右，基本達到原定的25.8 m 的要求。本次成功停爐檢修可總結出如下主要經驗：
1）停爐前爐況、爐溫控制要穩定。煤氣流分布合理：2016-02-11 預休風后，調整了礦石、焦炭布料檔位，加大了發展邊緣氣流的力度，爐體熱負荷、爐體溫度逐步上升，同時中心保持充沛氣流，促進了爐況的穩定。
2）根據爐墻的黏結情況進行洗爐操作，調整合適的洗爐參數。爐體熱負荷、爐體溫度呈上升趨勢時，爐內應補足熱損失避免爐溫失常。
3）爐頂打水量要根據爐頂溫度變化，嚴格控制打水量。一是打水槍霧化程度要好，可以充分降低頂溫；二是爐頂溫度盡量控制均勻，在煤氣出口溫度與爐頂溫度相差較大時，以布袋除塵系統的溫度為基準來控制爐頂打水。
4）關鍵步驟操作的時間節點和時機選擇合理。停爐幾個關鍵點是：加大保安氣體的通入時間、煤氣回收的時間、停爐出鐵時間次數安排、改常壓時間、切煤氣時間、休風時間。本次停爐的關鍵節點條件確認和時機把握都很好，特別是降料面到達后期時，風量較少、頂壓和風壓差別很小的情況下，改為常壓操作及切斷煤氣操作很成功。
5）煤氣回收的時間要盡可能維持在16 h 以上。本次停爐，煤氣回收時間較長，縮短了爐頂放散的時間（減少煙塵冒出），降低了煤氣出口溫度，減少了打水量。
6）確保設備可靠運行。在停爐前必須不斷地調試使用停爐操作的設備、設施，確保停爐操作期間可靠運行，特別是探尺、保安氣體通入設備、煤氣取樣和壓力控制等閥門及設備。
7）停爐前冷卻設備必須徹底查漏，以避免爐內泄露導致?tīng)t缸凍結事故。本次停爐前，爐體無漏水，確保了停爐安全。
8）停爐方案必須細化。本次停爐前，所有技術方案、作業方案、緊急情況下的預案完備，人員職責、工作內容和信息聯絡、管理責任體制清晰，整個停爐過程安全有序。
參考文獻：
[1] 陳喜勇. 宣鋼1#2 500 m3 高爐中修降料面實踐[J]. 科技致富向?qū)В?013(8)：230.
CHEN Xiyong. In 1#2 500 m3 Blast Furnace BurdenReduction Practice[J]. Guide of Sci-Tech Magazine，2013(8)：230.
[2] 張賀順，馬洪斌，任 健. 首鋼高爐降料面停爐技術的定量化分析[J]. 鞍鋼技術，2011(1)：48-51.
ZHANG He s h u n ，MA Ho n g b i n ，REN J i a n .Quantification Analysis on Blowing Off by DroppingCharge Level Technology for BF of Shougang[J]. AngangTechnology，2011(1)：48-51.
[3] 王天球，張龍來，陳永明，等. 寶鋼1 號高爐停爐大修及開爐操作[J]. 煉鐵， 2012，31(2)：18-20.
WANG Tianqiu，ZHANG Longlai，CHEN Yongming，et al. Revamping and Restart of No.1 Blast FurnaceFurnace in Baosteel[J]. Ironmaking，2012，31(2)：18-20.
[4] 徐 巍，李 祺，汪玉來，等. 天鋼3 200 m3 高爐空料線停爐操作實踐[J]. 天津冶金，2013( 增刊1)：21-23，29.
XU Wei，LI Qi，WANG Yulai，et al. Stock LineLowering Practice for Shutdown of 3 200 m3 BF inTISCO[J]. Tianjin Metallurgy，2013(S1)：21-23，29.
[5] 董國強，楊曉韜，徐艷麗，等. 唐鋼3 號2 560 m3 高爐大修停爐實踐[J]. 煉鐵，2008，27(4)：28-30.
DONG Guoqiang，YANG Xiaotao，XU Yanli，et al.Tangshan No.3 2 560 m3 Blast Furnace Shutdown[J].Ironmaking，2008，27(4)：28-30.
[6] 田景長，姜 喆， 車玉滿，等. 鞍鋼2 580 m3 高爐大修停爐實踐[J]. 鞍鋼技術，2016(2)：49-51.
TIAN Jingchang，JIANG Zhe，CHE Yuman，et al.Practice of Blowing-Out of 2 580 m3 BF for Overhaul inAnsteel[J]. Angang Technology，2016(2)： 49-51.
[7] 趙長城，張 磊，金國一，等. 鞍鋼新2 號高爐降料面停爐生產實踐[J]. 鞍鋼技術，2015(1)：31-35.
ZHAO Changcheng，ZHANG Lei，JIN Guoyi，et al.Operation Practice on Shutdown of Dropping ChargeLevel in New No.2 Blast Furnace of Angang[J]. AngangTechnology，2015(1)：31-35.
[8] 張 福. 本鋼7 號高爐空料線停爐操作實踐[J]. 本鋼技術，2014(3)： 6-10.
ZHANG Fu. Operation Practice of Blowing-Down withLowering Stockline on No.7 BF of BX STEEL[J].Bengang Technology，2014(3)：6-10.
[9] 宋明明，欒吉益，馮增銘，等. 濟鋼3 號1 750 m3 高爐停爐降料面實踐[J]. 煉鐵，2011，30(4)： 27-29.
SONG Mingming，LUAN Jiyi, FENG Zengming，et al. No. 3 Furnace of Jigang 1 750 m3 Blast FurnaceIronmaking Practice Falling Surface[J]. Ironmaking，2011，30(4)： 27-29.
[10] 李世杰，楊占海，侯 健，等. 邯鋼8 號高爐快速停爐降料面實踐[J]. 煉鐵，2012，31(4)：48-50.
LI Shijie，YANG Zhanhai，HOU Jian，et al. No.8 BlastFurnace in Handan Iron and Steel Shutdown Fast FallingSurface Practice[J]. Ironmaking， 2012，31(4)：48-50.
