梁新騰^1，2， 孫彥輝¹， 曾建華²， 陳均²， 陳路²

（1. 北京科技大學冶金與生態工程學院，北京100083； 2. 攀鋼集團研究院有限公司，四川成都611731）

摘 要：首先針對SRP煉鋼工藝存在的問題進行了介紹，目前該工藝除新建鋼廠外，很難在絕大多數已建成鋼鐵廠推廣采用，然后對半鋼轉爐煉鋼不適宜采用當前流行的MURC工藝的原因進行了詳細闡述。以攀鋼西昌鋼釩200 t 轉爐為依托，在半鋼轉爐脫磷理論分析的基礎上，提出了“一爐全留渣、一爐倒出大半”的半鋼轉爐熱態渣循環利用新工藝，在實際應用中取得了顯著的效果，轉爐脫磷效率有很明顯的提高，轉爐各種輔料消耗平均降至47.64 kg/t，石灰消耗平均為13.95 kg/t，同時對于降低鋼鐵料消耗、提高轉爐壽命也有很好的作用。

關 鍵 詞：半鋼；轉爐煉鋼；脫磷；輔料消耗

煉鋼過程需要大量的原輔料，同時產生大量冶金渣、蒸汽、煤氣、除塵灰等。減少煉鋼過程原輔料消耗以及對其進行高效循環利用，已成為各鋼鐵企業的共同課題，對促進企業的可持續發展意義重大^[1-6]。攀鋼轉爐半鋼煉鋼針對近年來國內普遍采用的MURC工藝，積極開展了相關研究，經過比較，對于一般鋼種采用MURC工藝對于降低轉爐各種消耗效果不顯著，為此積極開發各種轉爐少渣煉鋼新技術，在理論分析的基礎上，轉爐半鋼煉鋼“一爐全留渣、一爐倒出大半”新工藝取得了很好的效果。

1   轉爐少渣煉鋼工藝對比

日本鋼鐵企業最早采用的轉爐鐵水脫磷-少渣脫碳煉鋼工藝引起了國內外鋼鐵界的高度關注，目前已基本取代了過去在鐵水罐、魚雷罐中對鐵水進行脫磷預處理的方法。住友金屬采用SRP 煉鋼工藝^[7] （一座轉爐脫磷、一座轉爐脫碳）總渣量在40～60 kg/t，與常規工藝相比，冶煉一般鋼種時，總石灰消耗量從40 kg/t 降至10～20 kg/t。住友金屬鹿島廠現行SRP工藝，3座250 t轉爐，總渣量（脫磷轉爐＋脫碳轉爐）約60 kg/t鋼，渣量減少25%以上。中國寶鋼、首鋼京唐公司等也采用了類似工藝。但此項技術也面臨較大困難^[8]，主要原因?yàn)椋海?）脫磷轉爐只能采用輕薄廢鋼，稍厚和稍大尺寸廢鋼在脫磷冶煉結束時會熔化不完全；（2）在脫磷轉爐出鐵和脫碳轉爐鐵水裝爐過程，將損失溫度40～50 ℃，當脫磷后鐵水碳質量分?jǐn)?shù)和溫度同時位于控制范圍下限時，容易發生脫碳轉爐熱量不足問題。同時由于該工藝需要專門脫磷轉爐，因此除新建鋼廠外，該工藝很難在絕大多數已建成鋼鐵廠推廣采用。

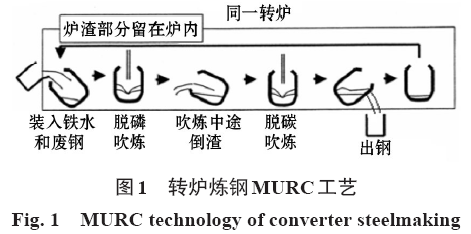

日本和韓國等一些成熟的轉爐普遍開展各種煉鋼新技術，其中轉爐鋼渣熱態循環利用是其中的一個熱點。2000 年新日鐵鋼研究所通過在8 t 轉爐上試驗^[9]，開發出一種針對轉爐數量少的煉鋼廠的轉爐脫磷煉鋼新工藝Multi-Refining Converter（MURC），其工藝流程如圖1 所示。該工藝在同一轉爐進行鐵水脫磷預處理和脫碳吹煉，類似傳統“雙渣法”煉鋼，此工藝對于降低轉爐各種消耗效果非常顯著。此工藝目前在中國得到了很快的推廣，中國首鋼遷安鋼鐵公司采用此工藝實現轉爐輔料消耗降低40%以上^[10]。MURC 工藝的關鍵在于轉爐前期能夠快速成渣，并能夠在吹煉前期倒出大部分高磷渣。

2   攀鋼半鋼煉鋼實現少渣煉鋼的探討

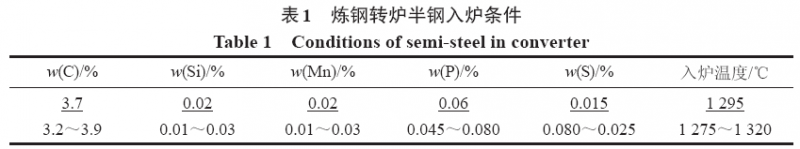

攀鋼西昌鋼釩煉鋼采用釩鈦磁鐵礦冶煉，鐵水中含質量分?jǐn)?shù)0.3%左右的釩，因此在轉爐煉鋼之前，需先提釩，經過轉爐提釩，鐵水中釩被氧化，同時鐵水中硅、錳等元素也被氧化，碳元素部分氧化，半鋼同普通鐵水有明顯的差異，煉鋼轉爐半鋼入爐條件見表1。

由于含釩鐵水轉爐同時脫磷提釩工藝目前還未走通，鐵水經過脫硫、提釩預處理后，磷質量分?jǐn)?shù)基本上沒有變化，仍然為0.060%左右。轉爐煉鋼采用的造渣材料有活性石灰、高鎂石灰、復合渣等多種材料。

攀鋼西昌鋼釩半鋼煉鋼曾經采用MURC工藝進行過轉爐試驗，采用MURC工藝總體上不經濟，主要體現在：（1）由于硅、錳等元素缺失，轉爐初期渣形成速度慢，平均形成時間在3.5 min 左右，在轉爐前期放渣時，初渣才剛好形成，還未充分參與脫磷反應；（2）脫磷期結束，正直碳氧反應劇烈期，爐渣泡沫化嚴重，倒渣困難，倒渣過程鋼鐵料流失嚴重；（3）由于提釩工序及工序熱量損失，造成半鋼煉鋼熱量不足，轉爐前期倒?fàn)t放渣進一步增加了熱量損失。

因此，必須有新思路開展針對半鋼煉鋼的少渣煉鋼工藝研究，降低冶煉成本，減少轉爐渣量。

3   半鋼轉爐脫磷新工藝

3.1   半鋼轉爐脫磷理論分析

有關鋼鐵液的脫磷熱力學，尤其是鐵水脫磷熱力學，冶金工作者們已做了很多研究工作，形成了一套成熟的研究思路，得到了一系列的經驗及半經驗公式，有利于指導生產實踐。脫磷渣系的Healy公式^[11]在當前最被認可。

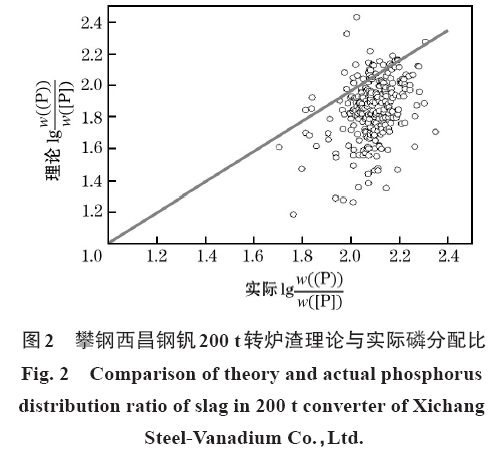

圖2所示為2013年1月份攀鋼西昌鋼釩200 t轉爐終渣理論磷分配比與實際磷分配比之間的關系，實際磷分配比低于理論分配比，顯然攀鋼西昌鋼釩200 t轉爐終點磷質量分?jǐn)?shù)未能達到理論平衡值。

對西昌鋼釩200 t 轉爐半鋼煉鋼爐渣磷容量進行理論分析，煉鋼脫磷反應可由式（2）^[12]表示。

根據等溫方程式有

式中：為爐渣中P₂O₅的活度系數；為P₂O₅的克分子分?jǐn)?shù)；f_P 、f_O 分別為P和O的活度系數；K為平衡常數；

欲使式（2）能夠進行，則ΔG 必須是負值，即J＜K 。

式（4）中

當T＝1873 K 時，K＝4.4 × 10^－10。

所以，使式（2）能夠進行的條件為

按照轉爐典型爐渣成分（質量分?jǐn)?shù)）CaO 40%、SiO₂ 12%、MgO 12%、FeO 20%、MnO 6%，計算得＝ 4.17×10^－18 [13]。鋼水終點w([P])＝ 0.012%、w([O])＝ 0.06%，假設f_P 、f_O 都等于1，則計算得轉爐終渣中極限P₂O₅質量分?jǐn)?shù)約為2.36%。西昌鋼釩轉爐終渣P₂O₅質量分?jǐn)?shù)一般為0.85%左右，遠小于極限目標，因此，轉爐全部或部分留渣具備可行性。

3. 2   半鋼轉爐煉鋼新工藝

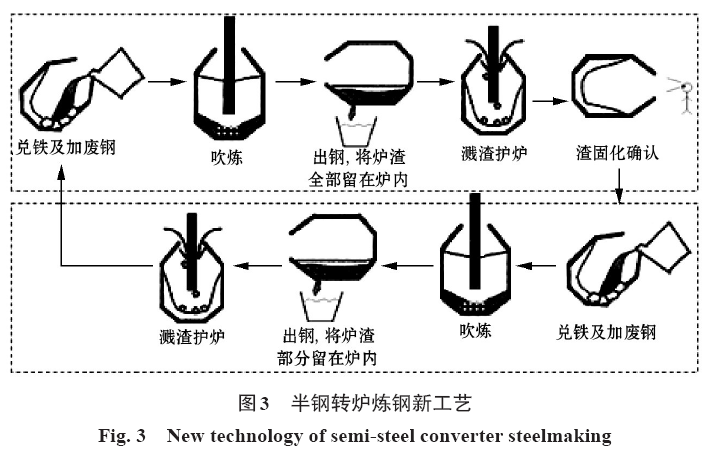

基于以上理論分析，設計了半鋼轉爐煉鋼新工藝，采用此工藝既能夠保證轉爐有較好的脫磷效率又能夠?qū)崿F(xiàn)轉爐少渣煉鋼，工藝流程如圖3 所示。

其操作要點為：（1）根據終渣狀態及渣量采取“一爐全留渣、一爐倒出大半”的半鋼轉爐熱態渣循環利用新工藝，連續循環直至需要監控轉爐等情況時倒出全部爐渣。（2）全留渣爐次石灰加入量按照1～1.5 t/爐加入，高鎂石灰加入量按照3.5～4.5 t/爐加入。（3）倒渣爐次石灰加入量按照1.5～2.0 t/爐加入，高鎂石灰加入量按照4.0～5.0 t/爐加入。（4）留渣爐次兌鐵前必須將轉爐搖至90°以下，爐長或搖爐工必須到平臺前面進行確認爐渣裹干，未裹干必須前后搖爐、再補加渣料或吹氮?dú)猓匾獣r(shí)可二次濺渣，直至裹干后方可兌鐵。（5）兌鐵過程半鋼進入爐內5～10 t，吊車停留不少于15 s，隨后緩慢提升吊車副鉤，兌鐵總時間控制在2 min以上。

以兩個爐次為一冶煉循環對此新工藝進行如下說明：首先在第一個爐次采用正常的轉爐渣量（按照上述要點3）進行冶煉，在吹煉結束后，將轉爐內的爐渣全部留在爐內，開始濺渣護爐，經過必要的爐渣固化后，兌鐵開始第二爐次的吹煉，在第二個爐次采用接近正常爐次一半的轉爐渣量（按照上述要點（2））進行冶煉，在吹煉結束后，將轉爐內的爐渣倒出大部分，留1/3 爐渣在爐內開始下一個冶煉循環。

4   取得的效果

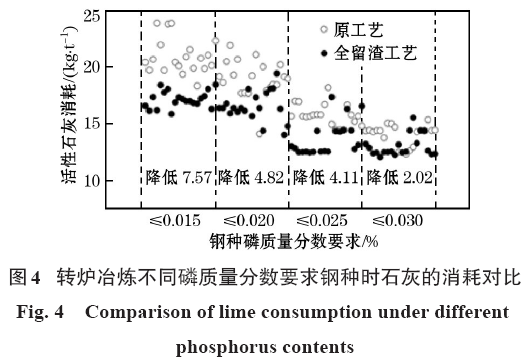

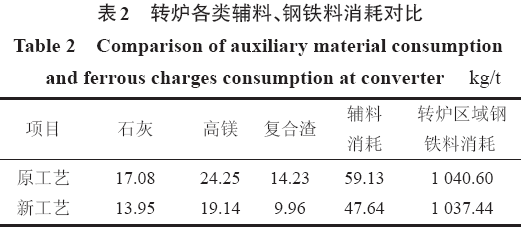

2014 年以來，攀鋼西昌鋼釩200 t 轉爐采用此新工藝比率達到了75%，采用新工藝后轉爐各類輔料、鋼鐵料消耗與原工藝對比情況見表2，轉爐各種輔料及鋼鐵料消耗較之前有較大幅度的降低。與常規轉爐煉鋼工藝相比，轉爐各種輔料消耗平均降至47.64 kg/t，平均降低了11.49 kg/t，其中，石灰消耗平均為13.95 kg/t，最低達9.5 kg/t，轉爐冶煉不同磷質量分?jǐn)?shù)要求鋼種時石灰的消耗對比如圖4 所示；轉爐區域鋼鐵料消耗平均為1 037.44 kg/t，鋼鐵料平均降低了3.16 kg/t，取得了顯著經濟效益。

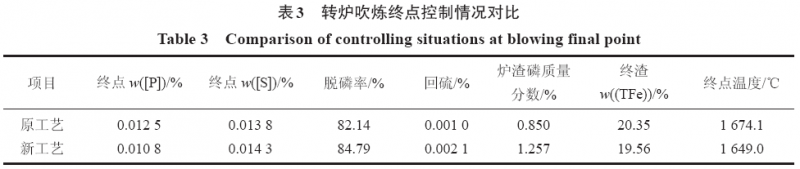

轉爐吹煉終點鋼水控制情況對比見表3。

新工藝充分利用了氧化性強的終渣用于鋼水前期脫磷，提高了爐渣利用率，爐渣中磷質量分?jǐn)?shù)由原來的0.850%提高到1.257%，渣鋼中磷分配比達到116，遠遠高于原工藝，脫磷率平均為84.79%，較原工藝平均高2.65%；由于爐渣脫磷效率明顯提高，很多時候不需要終點深吹來保證脫磷效果，新工藝終渣TFe 質量分?jǐn)?shù)平均為19.56%，較原工藝低0.79%，同時能夠使轉爐終點溫度顯著降低，這有助于提高轉爐壽命；終點鋼水硫質量分?jǐn)?shù)平均為0.014 3%，終點硫質量分?jǐn)?shù)較前工藝平均高0.001 1%，轉爐回硫量也較之前工藝要高，說明大渣量留渣對鋼水硫控制不利，在冶煉低硫鋼時要格外注意。

5   結論

（1）目前轉爐流行的MURC工藝對于攀鋼半鋼煉鋼而言，前期倒?fàn)t放渣比較困難，脫磷不穩定，實際操作過程不經濟。

（2）在半鋼轉爐脫磷理論分析的基礎上，提出了“一爐全留渣、一爐倒出大半”的半鋼轉爐熱態渣循環利用新工藝，在實際應用中取得了顯著的效果，轉爐各種輔料消耗平均降至47.64 kg/t，石灰消耗平均為13.95 kg/t，轉爐脫磷效率也有很明顯的提高，同時對于降低鋼鐵料消耗、提高轉爐壽命也起到了顯著的作用。

參 考 文 獻：

[ 1 ] 李新創. 鋼鐵工業“十二五”回顧和未來發展思考[J]. 鋼鐵，2016，51（11）：1.（LI Xin- chuang. Review of steel industry inthe 12th Five-Year Period and future development[J]. Iron andSteel，2016，51（11）：1.）

[ 2 ] 劉瀏. 潔凈鋼生產技術的發展與創新[J]. 中國冶金，2016，26（10）：18.（LIU Liu. Development and innovation of cleansteelproduction technology[J]. China Metallurgy，2016，26（10）：18.）

[ 3 ] 趙長亮，孫彥輝，袁天祥，等. 轉爐預脫磷與“全三脫”鐵水少渣冶煉技術[J]. 鋼鐵，2016，51（5）：28（. ZHAO Chang-liang，SUN Yan-hui，YUAN Tian-xiang，et al. Dephosphorization pretreatmentin LD converter and less-slag steelmaking process[J].Iron and Steel，2016，51（5）：28.）

[ 4 ] 吳龍，石昌民，李晶，等. 基于單渣法的轉爐適宜渣料冶煉[J].鋼鐵，2017，52（1）：32. （WU Long，SHI Chang-min，LI Jing，et al. Optimum slagging materials smelting in combined-blowningconverter based on single- slag steelmaking[J]. Iron andSteel，2017，52（1）：32.）

[ 5 ] 戴詩凡，吳偉，張曦東，等. 轉爐終點渣鋼間錳平衡狀況分析[J]. 中國冶金，2017，27（1）：12.（DAI Shi- fan，WU Wei，ZHANG Xi-dong，et al. Analysis of manganese balance betweenslag and steel at end- point of BOF[J]. China Metallurgy，2017，27（1）：12.）

[ 6 ] 鄧建軍，唐恒國，任志剛，等. 轉爐低成本終渣循環煉鋼法的開發與應用[J]. 煉鋼，2014，30（2）：6（. DENG Jian-jun，TANGHeng-guo，REN Zhi-gang，et al. Development and applicationof the process with the low cost slag-recycle steel-making of converter[J]. Steelmaking，2014，30（2）：6.）

[ 7 ] Yoshida K，Yamazaki I，Tozaki Y，et al. Development of effective refining process consisting of hot metal pretreatment anddecarburization in two top and bottom blown converters[J].Sumitomo Metals，1993，45（3）：2.

[ 8 ] 秦登平. 首秦610 MPa級水電用鋼低磷鋼低成本冶煉關鍵技術研究[D]. 北京：北京科技大學，2013.（QIN Deng- ping.Study on Key Technology of Low Cost for Smelting of 610 MPaLow Phosphorous Hydropower Steel in Shouqin Steel[D].Beijing：University of Science and Technology Beijing，2013.）

[ 9 ] Ogawa Y. Development of the continuous dephosphorizationand decarbonization process using BOF[J]. Tetsu-to-Hagane，2001，87（1）：21.

[ 10 ] 王新華，朱國森，李海波，等. 氧氣轉爐“留渣+雙渣”煉鋼工藝技術研究[J]. 中國冶金，2013，23（4）：40.（WANG Xin-hua，ZHU Guo- sen，LI Hai- bo. Investigation on "slag- remaining +double- slag"BOF steelmaking technology[J]. China Metallurgy，2013，23（4）：40.）

[ 11 ] Healy G W. A new look at phosphorus distribution[J]. J IronSteel Inst，1970，208（7）：664.

[ 12 ] Turkdogan E T. Activities of constituents of iron and steelmakingslags[J]. ISIJ，1953，12：398.

[ 13 ] 魏壽昆. 冶金過程熱力學[M]. 北京：科學出版社，2010.（WEI Shou-kun. Thermodynamics of Metallurgical Processes[M]. Beijing：Science Press，2010.）
