張豐紅
（甘肅鋼鐵職業技術學院，甘肅 嘉峪關 735100）
摘 要：爐身靜壓作為重要的操作參數應用于高爐操作過程中，經過一年多的高爐操作實踐經驗總結，爐身靜壓在指導高爐操作中具有超前性，針對性及準確性的優點，合理掌握并運用爐身三層靜壓對高爐的影響，在高爐操作過程中對判斷煤氣流變化，預防懸料、管道產生等有很好的參考價值。
關 鍵 詞：爐身靜壓；高爐操作；實踐應用
1 高爐靜壓力的引入
酒鋼1號高爐在設計過程中引入了爐身靜壓的概念，并作為重要的操作參數應用于高爐操作過程中。經過一年多的高爐操作實踐經驗總結，爐身靜壓在指導高爐操作中具有超前性，針對性及準確性的優點，對判斷高爐在縱橫兩個斷面上壓力與氣流變化，減少爐況大幅波動及避免爐況失常，具有重要的參考價值。高爐爐身靜壓設備分別設在高爐冷卻壁的5段銅冷卻壁（爐腹部位）、7段雙層鑲磚冷卻壁（爐身中下部）和10段單層鑲磚冷卻壁（爐身上部位）三層位置，每層分別周向均勻開4個取壓孔共計十二點通到爐內取壓。此三層壓力變化分別代表高爐滴落帶，軟熔帶及塊狀帶的壓力波動。
2 爐身靜壓檢測技術的原理
爐身靜壓檢測技術的工作原理是把高爐看作是一個有壓容器，向有壓容器吹入高于爐內壓力的氣體時，P吹與P爐之間有以下比例關系[1]：P吹-P爐=KZQ。其中，K為常量系數；Z為沿程阻力，當吹掃管確定后，Z可以看做常量；Q為吹掃氣體流量， 如果恒流量吹掃，也可作為常量，所以KZQ是個常量，將KZQ項表示為△P也就是壓損。吹掃公式就成為P吹-P爐=△P，改變形式就成為：P爐=P吹-△P，公式中△P不用計算法取得，而是用停吹法取得的。關閉切斷閥時，停止吹掃，此時P吹和P爐近似相等。也就是吹掃壓力和爐內壓力相等，取出P吹值。用停吹前的P吹值減去停吹時的P吹值即為△P值， 將△P值代入即可得出此點的爐內壓力值。一般通過校靜壓值時停吹一次，停吹時間1～2s，停吹、開通吹掃等動作控制可由計算機控制自動完成。
3 爐身靜壓在高爐操作中的實際應用
高爐爐身靜壓力的波動能夠提前表現出爐內塊狀帶、軟熔帶及滴落帶的壓差和透氣性變化，為我們處理高爐異常爐況爭取了寶貴時間，能夠幫助我們減少爐況波動和異常爐況的進一步惡化。一層靜壓即5段靜壓反映的是爐內滴落帶的透氣性，在三層靜壓力中是最接近高爐熱風壓力的，但其對爐內壓力波動比熱風壓力更靈敏；二層靜壓即7 段靜壓是對爐內軟熔帶透氣性的反映，在高爐操作過程中其變化對爐況影響尤為重要；三層靜壓力即10段靜壓力則與原燃料強度有直接關系，靜壓力的波動直接反映了塊狀帶的透氣性變化，能夠有效的預防上部懸料和管道的產生。
3.1 防范爐況失常，判斷失常原因

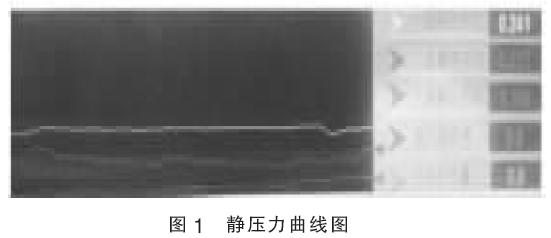

通常情況下，靜壓變化反映的時間要比熱風壓力的反映時間早2～10s，一層5段靜壓（圖1上部白線）與熱風壓力最為接近，其對爐況熱行反映比熱風壓力更靈敏；二層7段靜壓（圖1 中間藍色）則對爐墻渣皮脫落，爐內軟熔帶位置變化反映明顯，它的大幅波動對爐況影響很大，對滑尺及崩料，特別是因管道而造成的懸料，可以提前2～4s預知，這就為超前防范爐況失常的發生提供了可能。三層10段靜壓（圖1下部綠線）短時間內一般變化不大，但如果改變冶煉時間跨度，長時間來看，可以判斷出爐料強度的變化或裝料制度的影響。當三層靜壓值短時間內都有波動時，說明爐內已經處在危險的邊緣，要及時采取措施，盡快消除造成爐況波動的因素。
3.2 判斷高爐壓力波動的準確位置

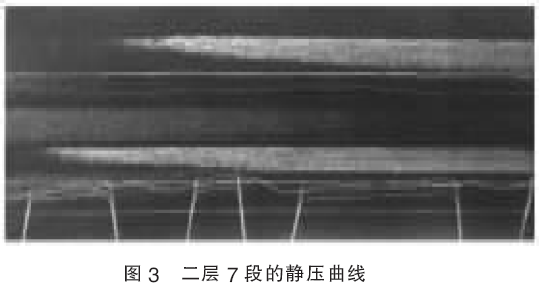

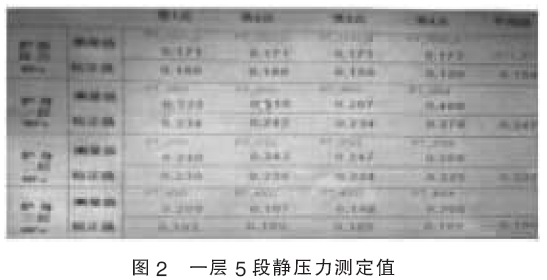

由于每層爐身靜壓取值分別取自圓周四個方向壓力，從而能夠準確地判斷出高爐各段周向氣流的穩定程度，上下三層壓力變化則反映出徑向的波動，而熱風壓力變化只能反映爐內氣流的整體變化。氣流穩定的主要表現為各點靜壓曲線平滑無尖峰，運行平穩，同層靜壓值相差不大。圖2、3顯示的是一層5段和二層7段的靜壓曲線，可以看出當時一層5段靜壓（白線）相對平穩，而二層7段的東南方向發生了大幅波動，說明在軟熔帶附近的西北方向透氣性變好，爐內出現掉渣皮后滑尺現象，這為我們作下一步調整指明了方向，而單純的熱風壓力波動是無法判斷出準確位置的（實際反應爐內出現了料尺變快的現象此時注意爐溫及煤量變化）。
3.3 判斷管道行程
管道行程是高爐斷面某局部氣流過分發展的表現。按部位分類可分為上部管道行程、下部管道行程、中心管道行程、邊緣管道行程等，按形成原因又可分為爐熱、爐涼、爐料粉末多，強度差，布料不正確引起的管道行程。
管道行程時高爐熱風壓力在一定范圍內波動是正常的，但有時風壓的波動卻預示著管道行程即將發生， 如何區別正常波動還是因管道產生的波動，爐身靜壓可以提供明確依據。爐況熱行時，風壓慢爬，這時一層5段、二層7段各點靜壓值若同時上升，這種情況一般不會是管道行程；但是如果是某個方向的靜壓值突然冒尖，風壓不斷下降，風量自動增加，則預示著此方位局部管道的發生，而如果是四個方向同時急劇增加，熱風壓力又急劇下降則有出現中心管道的可能。
3.4 預判懸料的發生
高爐懸料是指爐料下降停止時間超過兩批料（料尺打橫10min）以上時叫懸料。懸料分為：上懸料，下懸料，熱懸料和冷懸料，以及頑固懸料。坐料三次或三次以上未解決的懸料是頑固懸料。懸料在四小時以上稱為惡性懸料。懸料前爐況難行，風壓突然升高，風量減少，頂壓降低。風壓急劇升高，風量隨之減少，料尺打橫，已形成懸料。風口焦炭呆滯，個別風口有生降。料尺下降不正常，下下停停，停頓后突然塌落，停頓，10min以上時為懸料。下料速度逐漸減慢，料尺越來越寬，最后打橫。有時是料尺連續滑尺，而后打橫。一般懸料，高爐只是表現不接收部分風量，嚴重懸料時不接受風量。上部懸料為：有崩料和管道行程，風壓梢降后突然間升高。風口工作正常，風口前焦炭仍活躍。坐料放風時風量未到零，料已下來。坐料對爐溫影響不大。下部懸料為：懸料前1～1，5h風壓已漸升，出現難行和崩料。

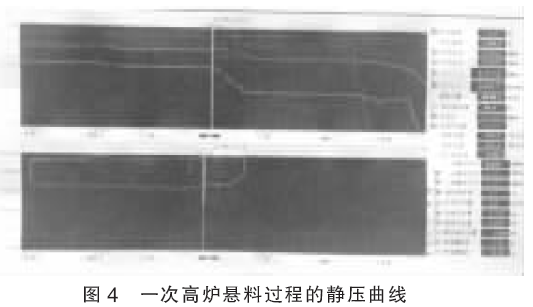

高爐懸料前期，有時單從熱風壓力及透氣性變化上無法作出準確的判斷，這時候可能只是表現出風壓和壓差的逐步升高，透氣性緩慢降低，而爐身靜壓能夠預先產生臺階性的升高，在懸料前則會劇烈的波動，有急劇上升的尖峰，并且能夠從靜壓波動位置判斷懸料位置。如圖4顯示的是一次高爐懸料過程， 從風壓風量上看懸料前風壓只是緩慢升高，料線也基本正常，而此時的一層5段、二層7段爐身靜壓已經大幅上升，說明在軟熔帶位置透氣性差，在沒有采取措施的情況下就會導致懸料事故的發生。
3.5 渣皮的脫落和軟熔帶位置變化的判斷

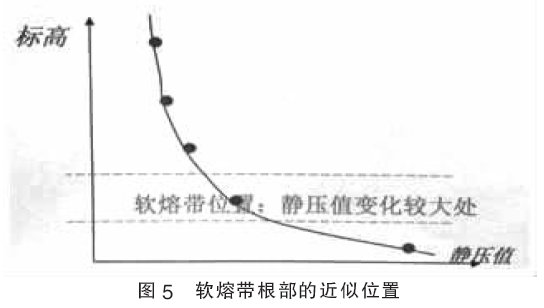

靜壓曲線拐點位置可認為是軟熔帶根部的近似位置見圖5，爐內操作看一層、二層靜壓變化頻繁，頻繁變動的靜壓反應出渣皮的脫落和軟熔帶位置在不斷的變化，如果軟熔帶的頻繁變化勢必造成爐內氣流的不穩定，當一層靜壓變化大時軟熔帶下移，意味著上部間接還原帶加長，煤氣利用變好，此時在操作中應該采取減煤，如果風量小應該爭取風量的措施， 當二層靜壓變化大時軟熔帶在上移，意味著上部間接還原帶變短，煤氣利用差，此時應該采取加煤措施，如果滑尺還應該采取控制風量進行趕料線。
3.6 判斷高爐“操作爐型”
操作爐型的穩定是高爐爐況穩定的基礎。高爐縱向各部位的氣流時時刻刻都在發生變化，只是變化的幅度有大有小，小范圍小幅度的波動是正常的，是爐內煤氣流適應外部條件變化的自我調整，但一旦量變積累到一定程度， 必然發生質的變化，最終體現在操作爐型發生變化。在某一時段內（≤3d），爐身靜壓四點曲線值高低順序是固定的，不會發生變化，但隨著氣流的不斷變化，三點曲線值得高低排列順序有可能發生改變，只要這種改變不是短在的、頻繁的，我們就可以認為是“操作爐型”發生了變化。如果四點曲線值仍然能夠保持平行運行，爐況沒有大的波動，可以認為是“操作爐型”的自我調整，不會對高爐爐況發生負面影響；但如果四點曲線值偏差越來越大， 高爐壓量關系吃緊，可以認為“操作爐型”發生大幅度變化，氣流有偏行的可能，操作者就要通過調整上部和下部制度加以糾正。
3.7 為超前防范爐況失常提供可能
爐況各種變化通過靜壓的反應部位及時間見表1。高爐冶煉中由于操作制度的不匹配，原燃料物理性質的波動，入爐料稱量的誤差以及其他操作因素的變化，爐況隨時都有波動，必須及時發現，及時控制和調節。通常情況下，靜壓變化反映的時間要比風壓的反映時間至少早2～10s，特別是因管道而造成的懸料，可以提前2～4min預知，這就為超前防范爐況失常的發生提供了可能，使?fàn)t況的調劑措施大幅度超前，大大提高了爐況的順行指數。
4 存在的問題
1）爐身靜壓設備能夠正常運行的關鍵是避免取壓孔堵塞。如果N2壓力和流量不能保證，取壓孔很容易堵塞，影響正常使用，應利用高爐休風機會人工打開取壓孔進行清理，直至通暢為止。
2）目前1號高爐三層爐身靜壓在取值方面與爐內實際壓力存在一定誤差，只能通過其變化趨勢對爐內狀況作出判斷。
3）爐身靜壓某些時候出現大幅波動，而高爐順行狀況并未出現異常，這是我們尚未分析清楚的，需要更進一步的觀察總結。
參 考 文 獻：
[1] 李傳輝.應用爐身靜壓監測技術判斷高爐爐況[J].煉鐵，2005（5）：54-55.
[2] 謝廣安.煉鐵工藝[M].中國工人出版社，2004.
